Выполненные проекты

Проект отопления, водоснабжения и канализации выполнен: 06.03.2014

Объект: жилой дом индивидуальной застройки площадью 150  кв.м. в Щелковском районе Московской области
Вариант отопления: «Комфортный»

Цена проекта отопления, водоснабжения и канализации: 22 500 руб. (проект котельной – бесплатно).

Состав проекта отопления, водоснабжения и канализации:
     1.   Пояснительная записка. Общие данные по отоплению, водоснабжению и канализации.
     2.   Теплотехнический расчет отопления.
     3.   Тепломеханическая схема котельной с размещением оборудования.

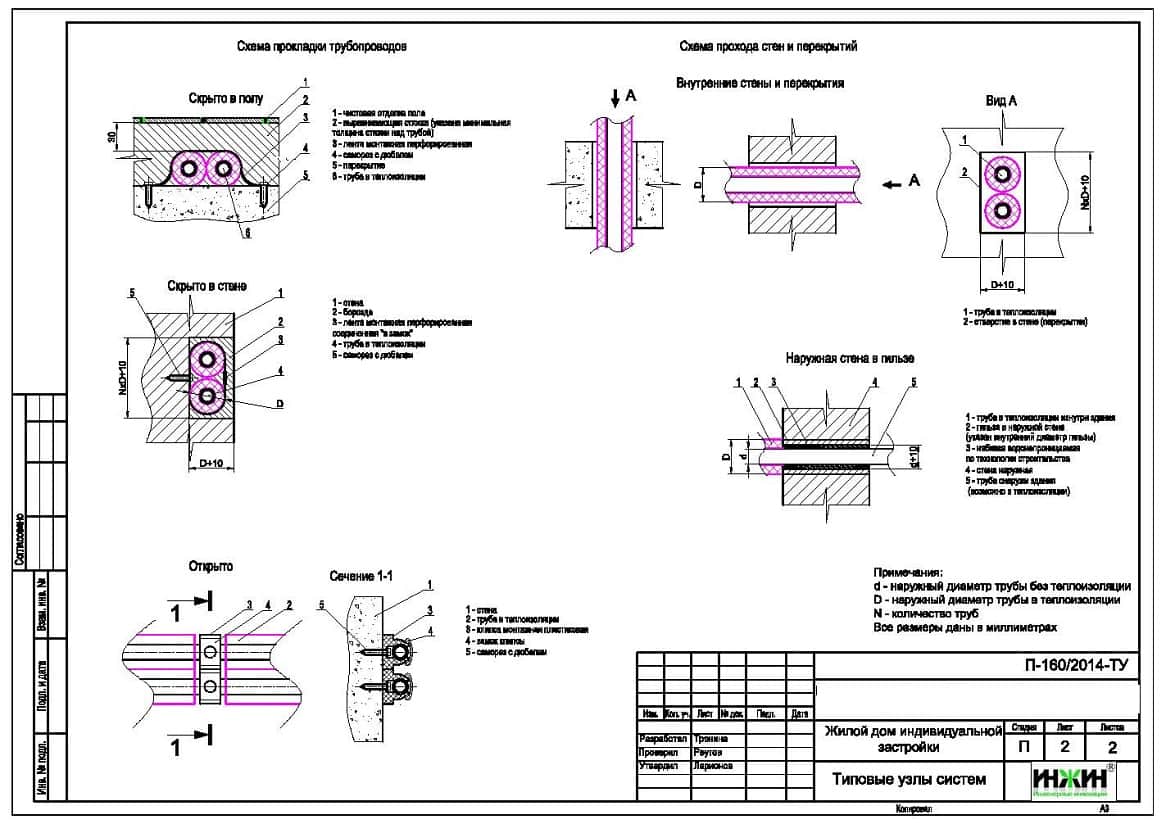

     4.   Комплект чертежей радиаторного отопления жилого дома.
     5.   Комплект чертежей внутреннего водопровода и канализации жилого дома.

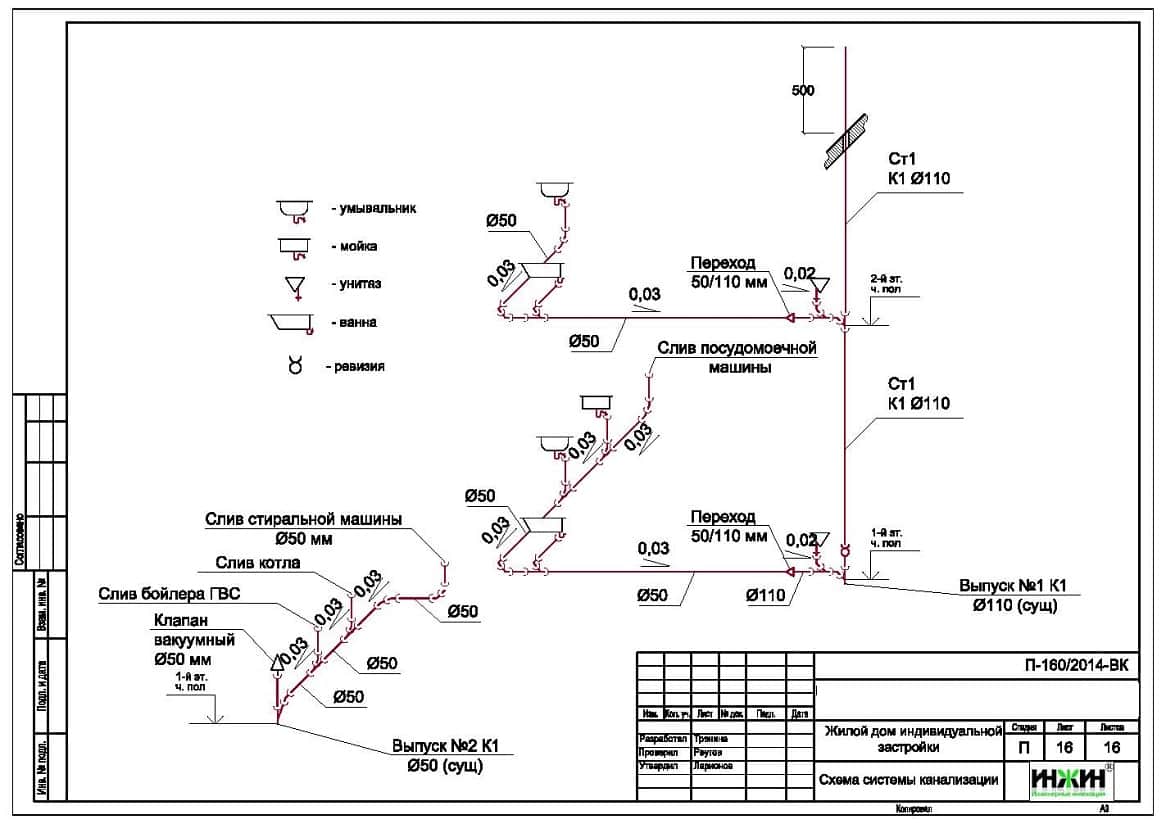

     6.   Схема системы канализации (аксонометрия).
     7.   Спецификация материалов и оборудования котельной, систем отопления, водоснабжения и канализации.
Объем проекта: 34 листа.
Основные проектные решения по отоплению частного дома, принятые в соответствие с заданием Заказчика.

Котельная (проект котельной бесплатно).

     o   На базе настенного газового котла Vaillant turboTEC plus VU INT мощностью 28 кВт с закрытой камерой сгорания;
     o   Контуры котельной – отопление дома, горячее водоснабжение (бойлер) и теплоснабжение бани (резерв);
     o   Приготовление горячей воды при помощи бойлера Reflex SF200, объемом 200 литров;
     o   Расширительные баки отопления и водоснабжения Reflex;
     o   Насосное оборудование теплого пола, отопления и водоснабжения Grundfos;
     o   Трубы дымоходные Vaillant, пластиковые, коаксиальные, в исполнении «через стену»;
     o   Распределительная гребенка с насосно-смесительными узлами Meibes;
     o   Автоматика котельной – выносной блок Vaillant calorMATIC 630/3.

Проект индивидуальной котельной частного дома  Проект отопления частного дома  Проект отопления дома

Автоматизация (вариант «Комфортный»).
     o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o  Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.
Система отопления (проект отопления).
     o  Отопление дома радиаторное, использованы панельные радиаторы Kermi с нижней подводкой;
     o  Схема радиаторного отопления двухтрубная, коллекторная, с принудительной циркуляцией теплоносителя;
     o  Температурный график отопления 80/60°С;
     o  Трубопроводы отопления – сшитый полиэтилен Rehau.

Проект внутреннего водопровода  Проект ОВК  Проект внутренней канализации

Водяной теплый пол.
     Водяной теплый пол  проектом не предусмотрен.
Система  полотенцесушителей.
     Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды. Модели полотенцесушителей в проекте не указывались,  в тепловом расчете учитывалась теплоотдача 150 Вт от каждого полотенцесушителя.
Внутренний водопровод.
     o  Схема внутреннего водоснабжения – коллекторно-лучевая;
     o  Трубопроводы системы водоснабжения – сшитый полиэтилен Rehau;
     o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.
Внутренняя канализация.
     o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o  Трубопроводы канализации – полипропилен Синикон (Россия).

Заказать проект отопления в нашей компании со скидкой.
