Проект отопления, водоснабжения и канализации: вариант "Комфортный"

Объект: жилой загородный дом площадью 650 м.кв., гараж площадью 73 м.кв.

Стоимость проекта: 135 950 руб.

Состав проекта:

  1. Пояснительная записка. Общие данные
  2. Теплотехнический расчет.
  3. Тепловая схема котельной с размещением оборудования.
  4. Комплект рабочих чертежей радиаторного отопления дома и гаража (теплого пола дома).
  5. Комплект рабочих чертежей внутреннего водопровода и канализации.
  6. Спецификация оборудования.

Объем проекта: 57 листов.

Основные проектные решения, в соответствии с заданием Заказчика:

Котельная.

  • Два котла Beretta (Италия) общей мощностью 110 кВт (поставка Заказчика);
  • Контуры котельной – отопление дома, отопление гаража, теплый пол, горячее водоснабжение;
  • Приготовление горячей воды при помощи бойлера Beretta (Италия), объемом 200 литров (поставка Заказчика);
  • Расширительные баки отопления и водоснабжения Reflex (Германия);
  • Насосное оборудование Grundfos (Дания);
  • Трубы дымоходные Rosinox (Россия);
  • Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности.
  • Автоматика котельной – на базе устройств Meibes (Германия).

Автоматизация (вариант «Комфортный»).

  • Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
  • Каскадное управление 2-мя котлами;
  • Автоматическое поддержание заданной температуры контуров отопления, теплых полов и горячего водоснабжения.

Система радиаторного отопления.

  • Радиаторное отопление является основным, используемые радиаторы отопления - стальные панельные Kermi (Германия);
  • В местах панорамного остекления применены конвекторы, встроенные в пол - Изотерм (Россия) с вентиляторами;
  • Схема радиаторного отопления коллекторная, с принудительной циркуляцией теплоносителя;
  • Температурный график отопления 80/60° С;
  • Трубопроводы отопления – металлопласт Valtec (Италия).

Система теплых полов.

  • Коллекторная, с использованием коллекторов полной заводской готовности Valtec (Италия), со встроенными регуляторами расхода и регулирующими вставками;
  • Площадь теплого пола – 230 м.кв. В основных помещениях теплый пол – от контура котельной, в санузлах – от контура рециркуляции горячей воды с управлением UNIBOX E RTL
  • Трубопроводы теплого пола - металлопласт Valtec (Италия), магистральные трубопроводы – армированный полипропилен Dizayn, OXY-PLUS (Турция);
  • Напольный утеплитель – ячеистый пенополистирол «Формат» (Россия).

Внутренний водопровод.

  • Схема внутреннего водоснабжения – тройниковая тупиковая;
  • Ручное переключение источника холодной воды (скважина/поселковый ввод).
  • Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);
  • Рециркуляция горячей воды в системе ГВС;
  • Полотенцесушители в санузлах подключены к контуру рециркуляции горячей воды;
  • На всех точках подключения потребителей воды предусмотрена запорная арматура.

Внутренняя канализация.

  • Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
  • Трубопроводы канализации – полипропилен Политрон (Россия) и Ostendorf (Германия).

Фрагменты проекта отопления, водоснабжения и канализации загородного дома площадью 650 м.кв. и гаража площадью 73 м.кв. (пример проекта отопления).

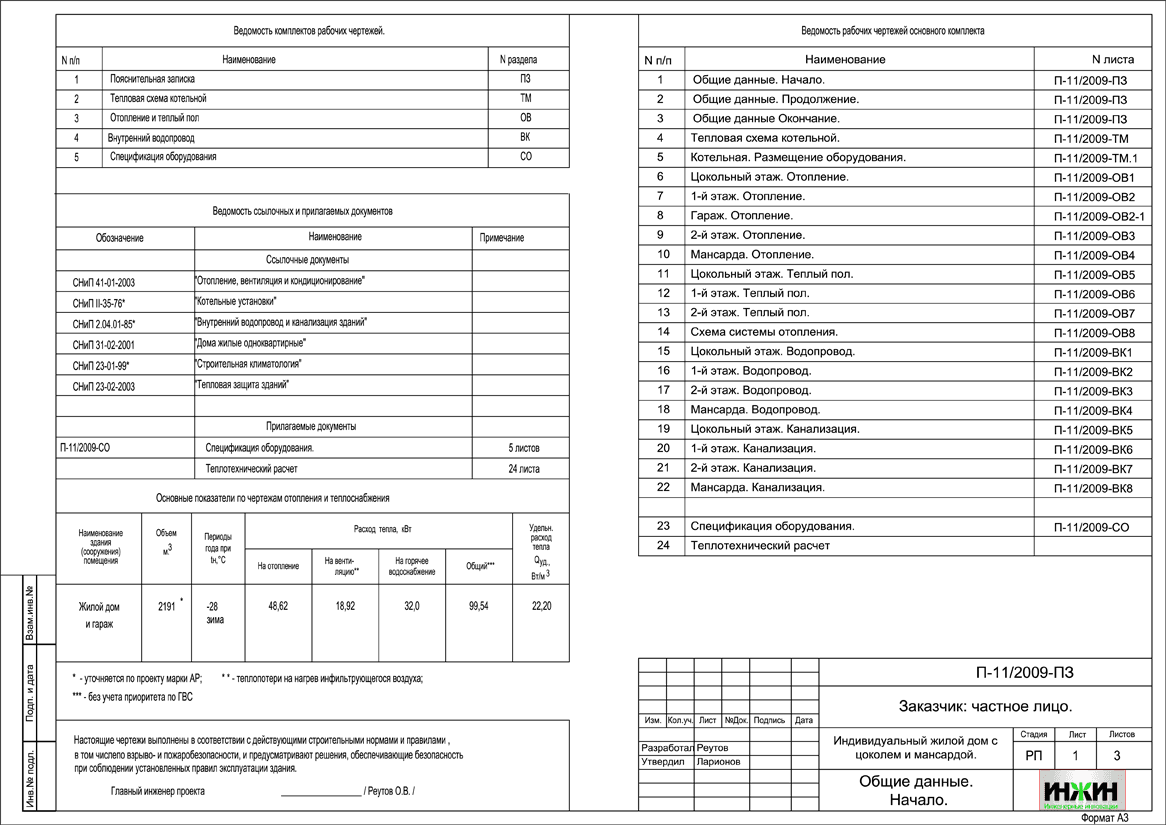

Общие данные. Общий расчет тепловой мощности. Состав проекта отопления, водоскабжения и канализации.

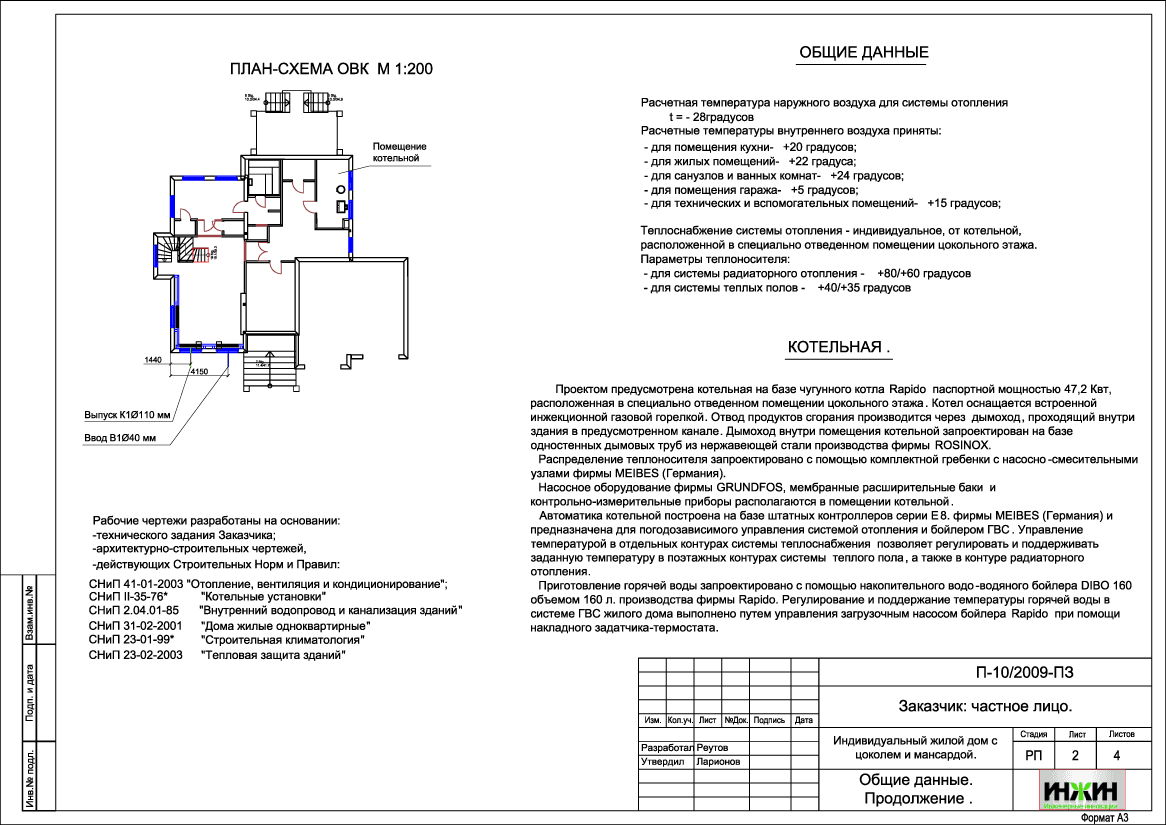

Общие данные. План-схема отопления, водоснабжения и канализации.

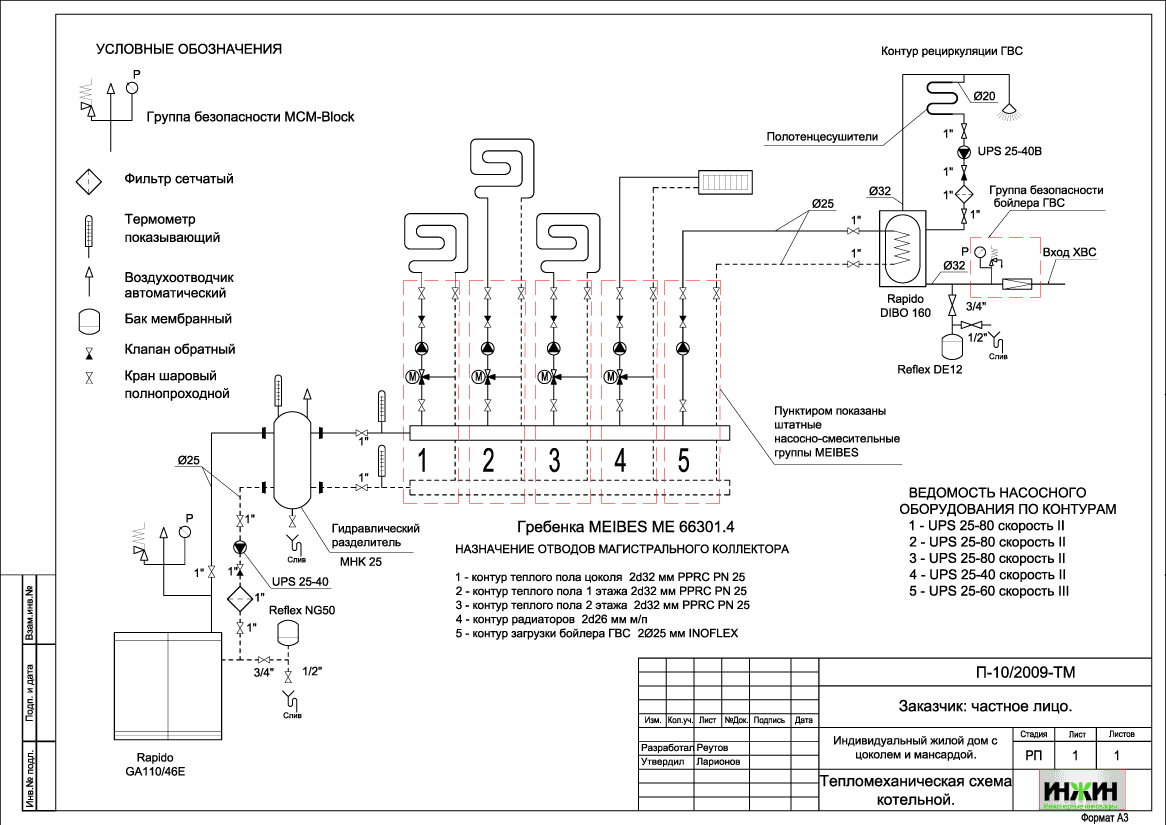

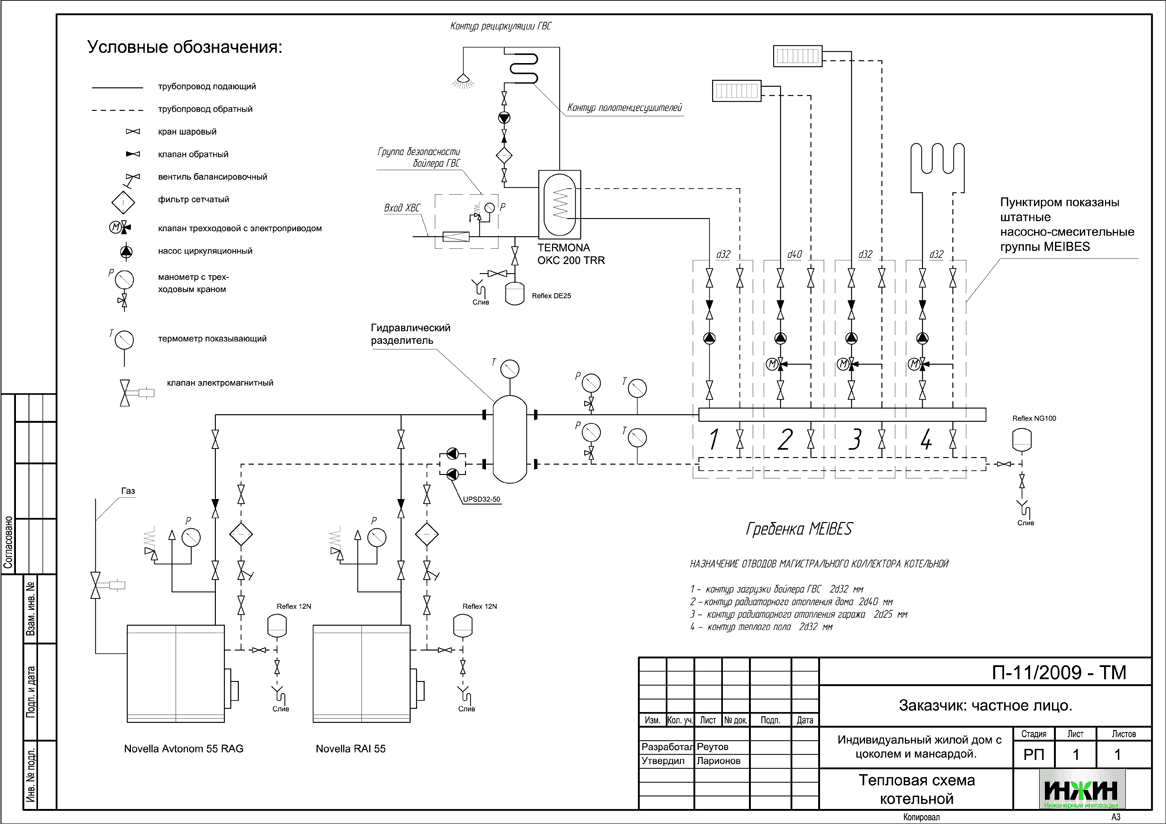

Тепловая схема индивидуальной котельной загородного дома.

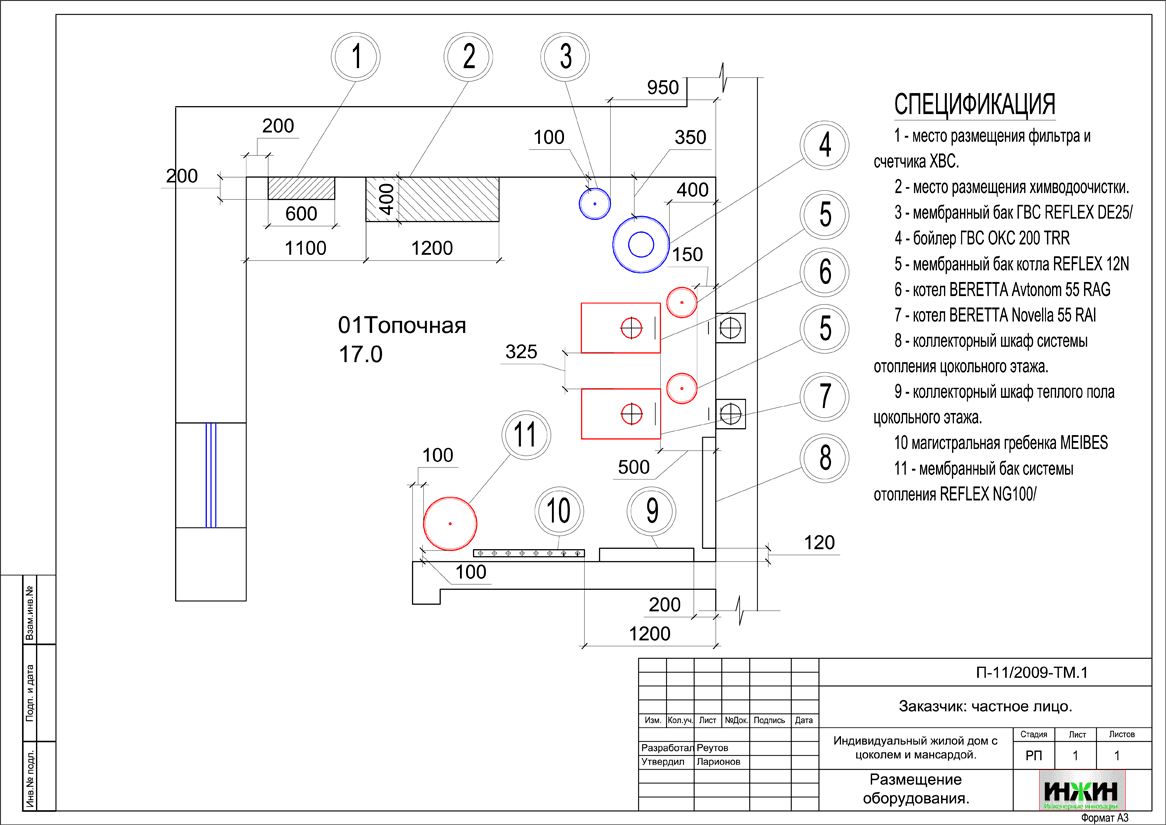

Размещение оборудования котельной

Размещение оборудования котельной частного дома.

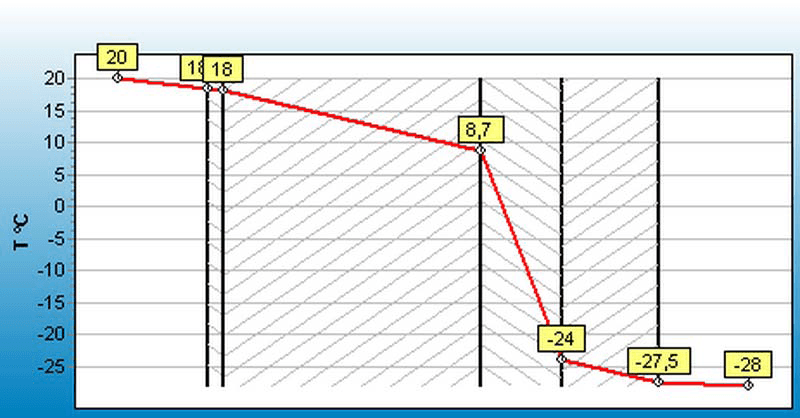

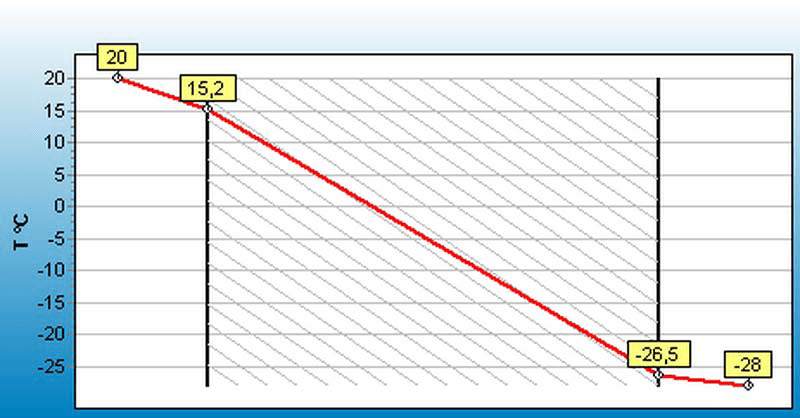

Теплотехнический расчет. Температурный график

Теплотехнический расчет отопления загородного дома. Температурный график.

Теплотехнический расчет. Температурный график

Теплотехнический расчет отопления загородного дома. Температурный график.

Проект Инж-Ин

Рабочие чертежи системы отопления. Отопление цоколя.

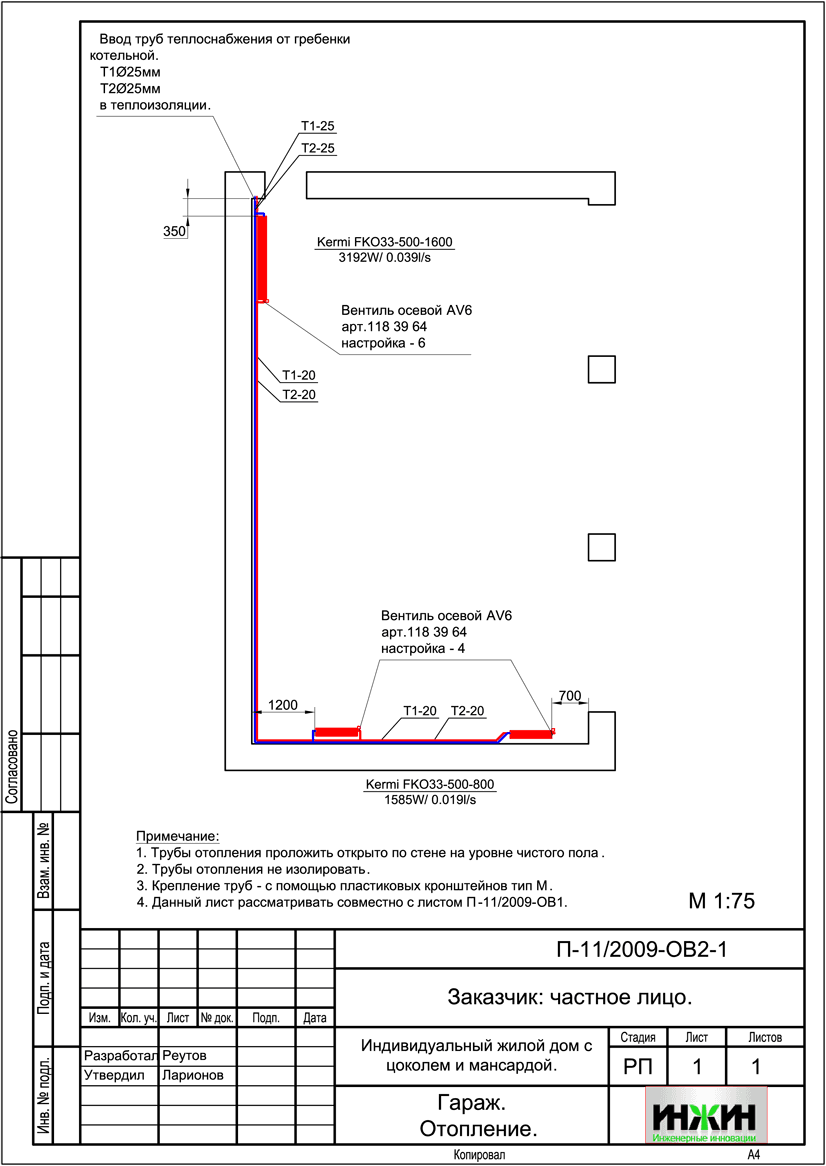

Проект радиаторного отопления  Инж-Ин

Рабочие чертежи. Радиаторное отопление гаража.

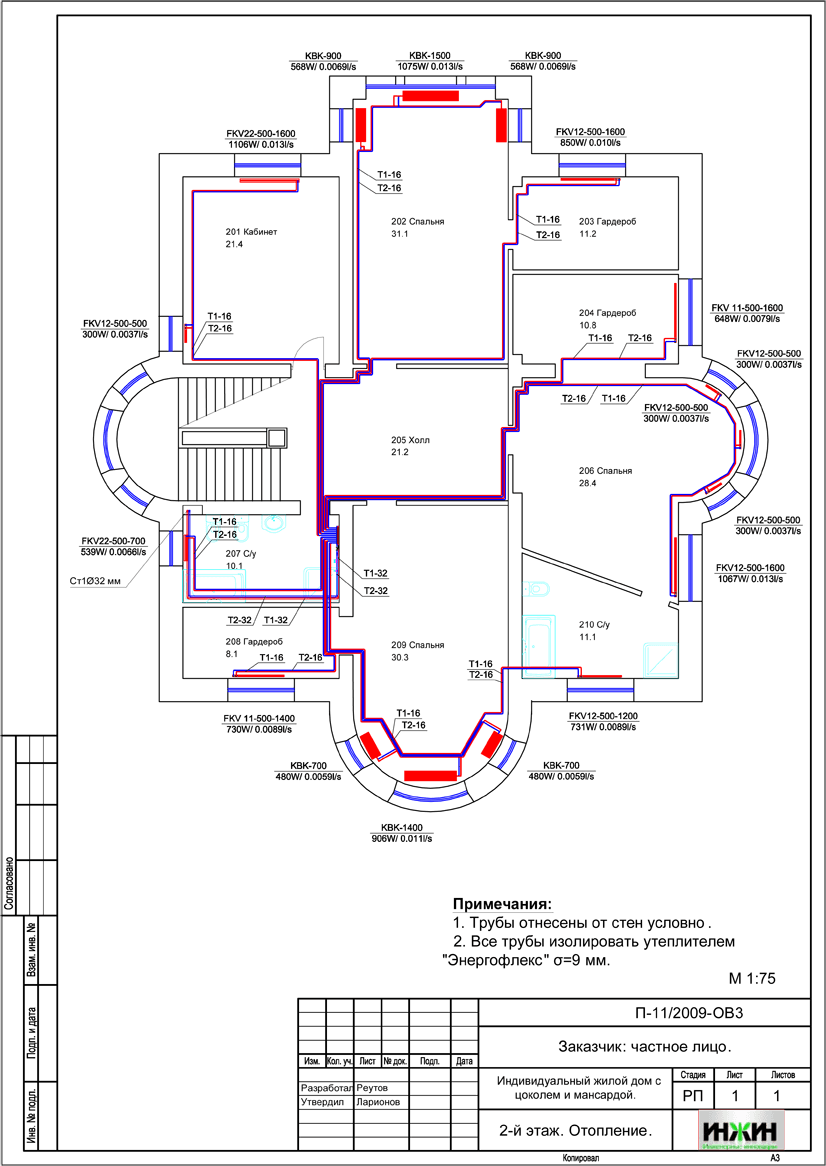

Проект отопления Инж-Ин

Рабочие чертежи. Отопление 2-го этажа.

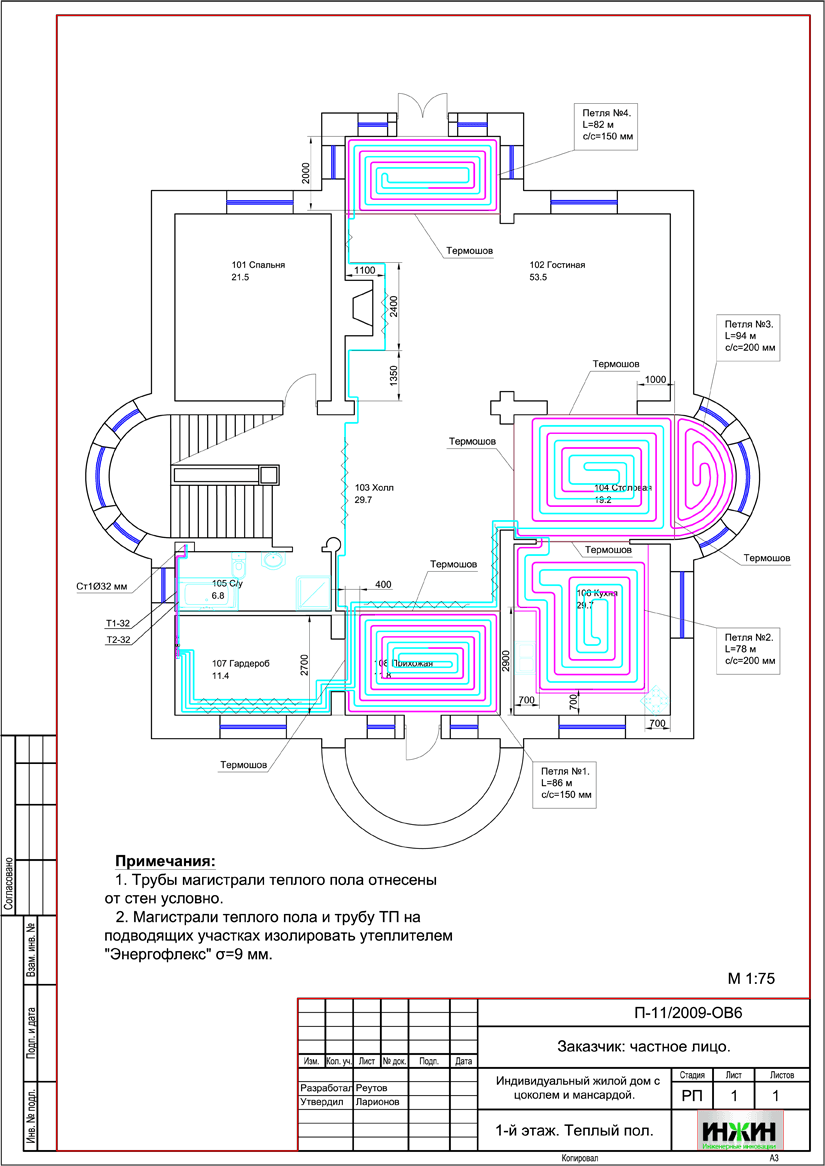

Проект теплого пола Иж-Ин

Чертеж теплого пола 1-го этажа.

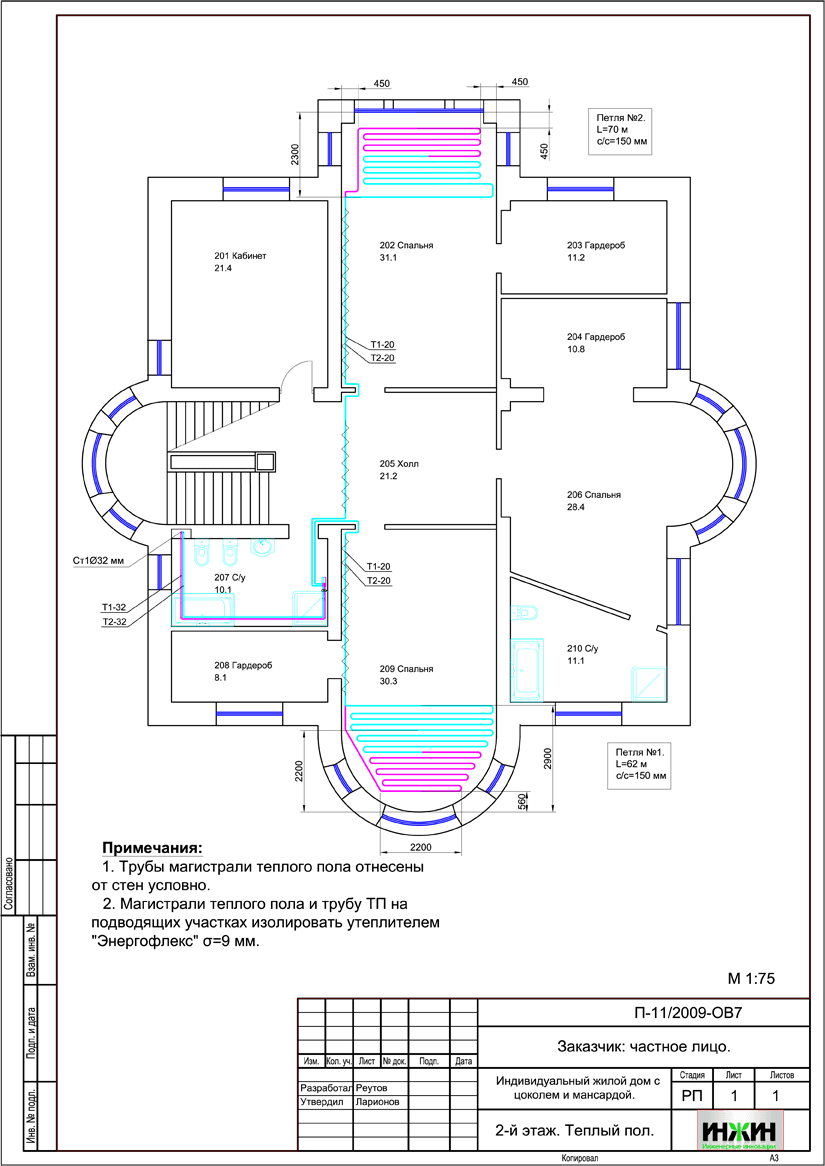

Проект теплого пола Инж-Ин

Чертеж теплого пола 2-го этажа.

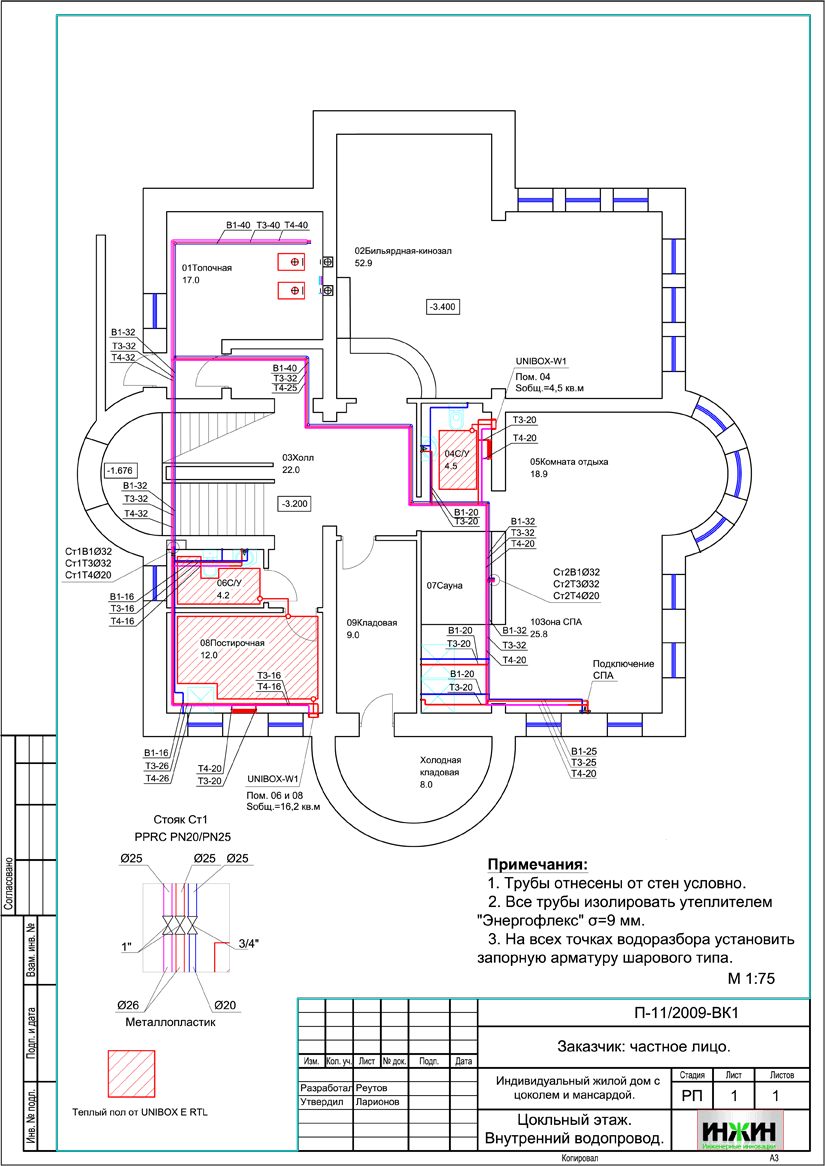

Проект водопровода Инж-Ин

Рабочие чертежи. Водопровод цоколя.

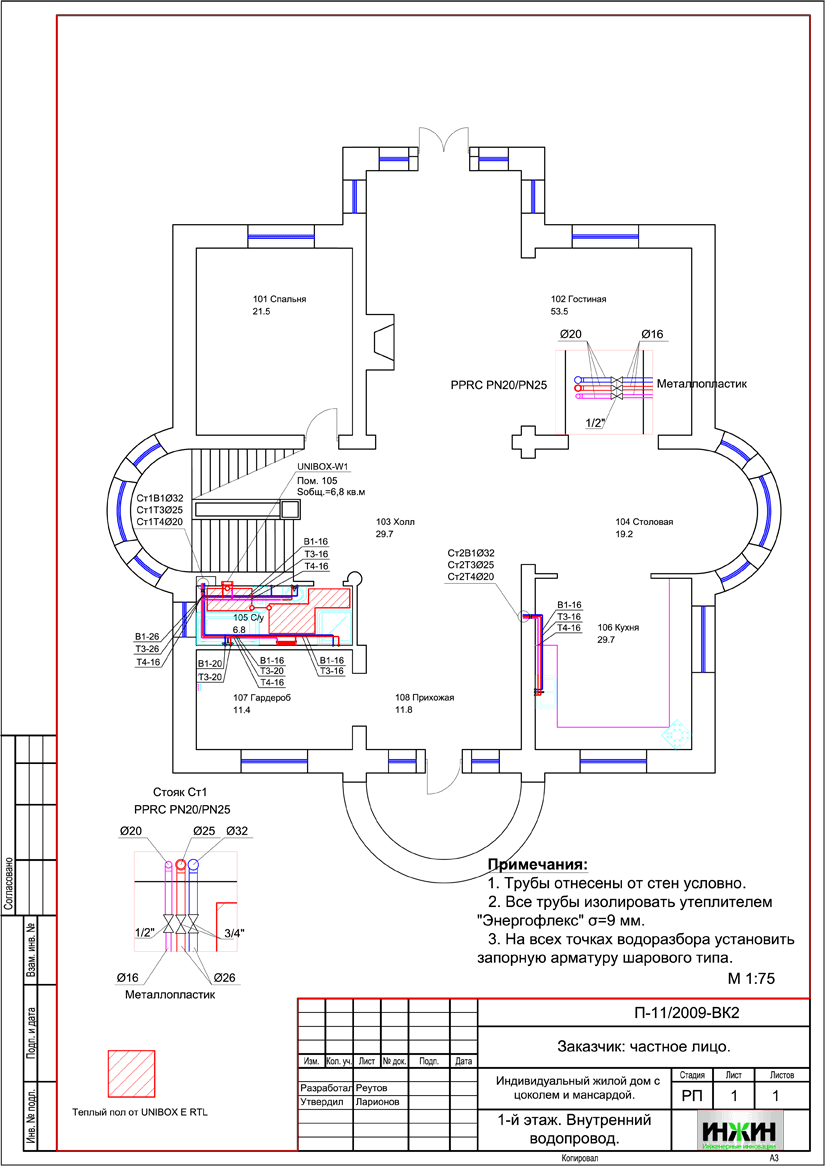

Проект внутреннего водопровода

 Внутренний водопровод 1-го этажа.

Проект канализации Инж-Ин

Рабочие чертежи. Канализация цоколя.

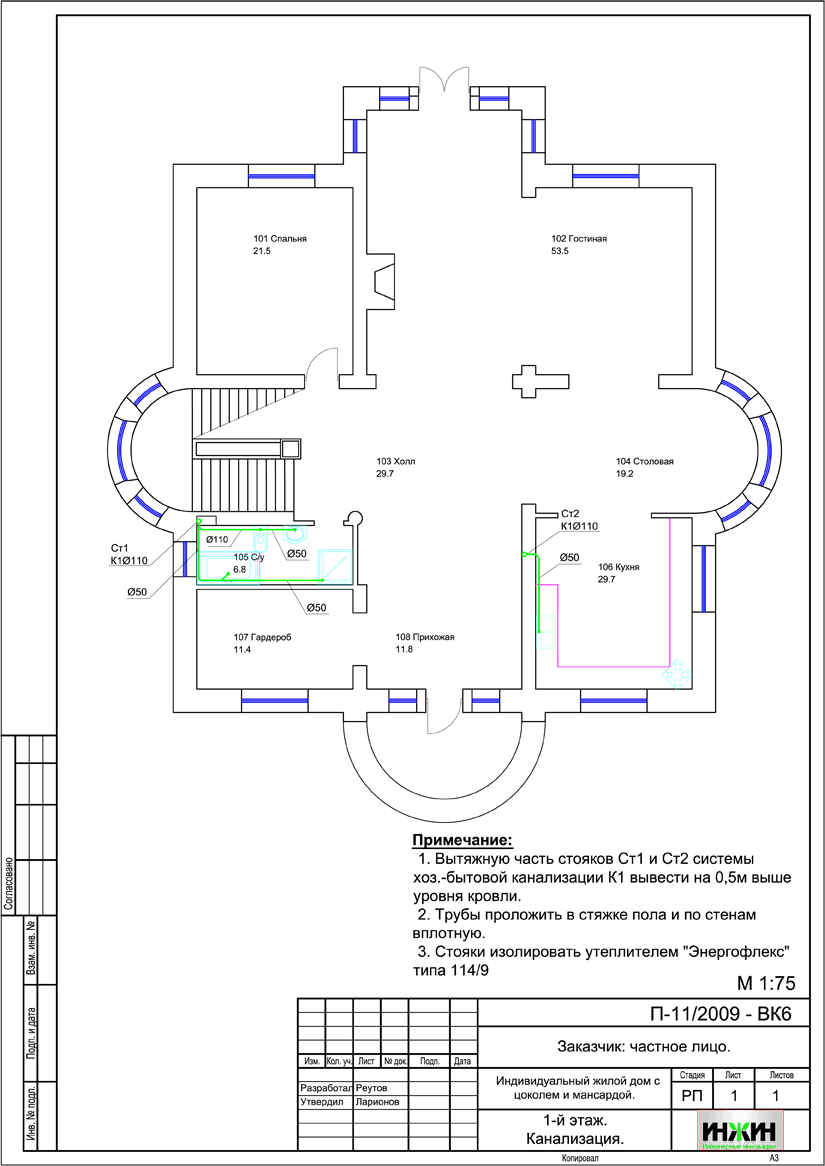

Проект канализации дома

Рабочие чертежи. Канализация 1-го этажа.

Проект канализации дома

Рабочие чертежи. Внутренняя канализация 2-го этажа.

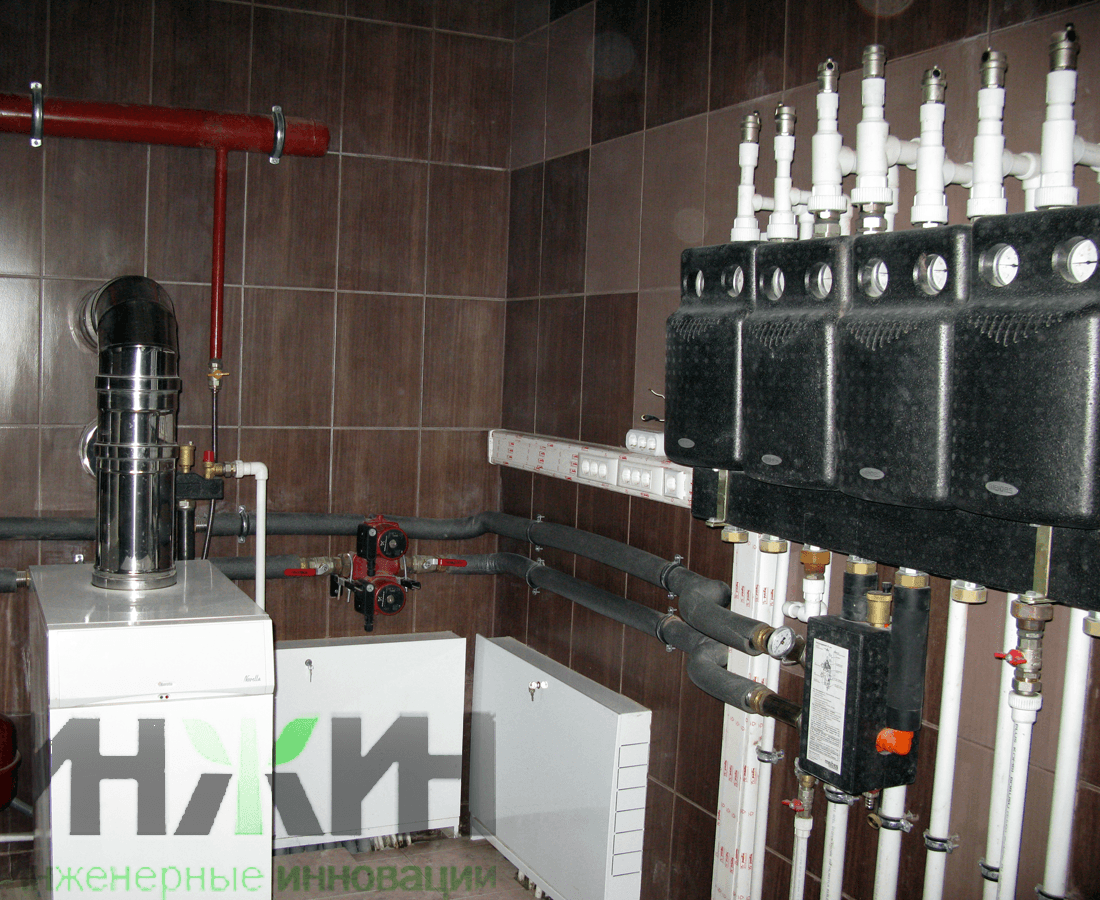

По этому проекту выполнен монтаж отопления, водоснабжения и канализации
