Проект отопления, водоснабжения и канализации: выполнен 15.03.2010

Объект: жилой дом площадью 550 кв.м. с гаражом  (отдельное строение) 85 м.кв.

Вариант отопления: «Комфортный+»

Стоимость проекта: 121 560 руб.

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления и теплого пола жилого дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

6.   Комплект рабочих чертежей радиаторного отопления и гаража.

7.   Комплект рабочих чертежей внутреннего водопровода и канализации гаража.

8.   Схема теплотрассы между домом и гаражом.

9.   Задание на подготовку помещения котельной.

       10. Спецификация оборудования.

Объем проекта: 66 листов.

Основные проектные решения, в соответствии с заданием Заказчика:

Котельная.

o  На базе котла Buderus Logano G215WS (Германия) мощностью 95 кВт с комбинированной горелкой (газ/дизель) Cuenod (Франция);

o  Контуры котельной – отопление дома (4 контура – по одному на каждый этаж), отопление гаража, теплый пол, горячее водоснабжение, теплообменник бассейна, теплоснабжение вентиляции. Всего 9 контуров основной распределительной гребенки;

o  Приготовление горячей воды при помощи бойлера Buderus Logalux SU300 (Германия), объемом 300 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – установленные на объекте в строительном исполнении;

o  Распределительная гребенка с насосно-смесительными узлами сборная, на основе трубы ВГП (сварка);

o  Емкость для хранения дизельного топлива Buderus (Германия) объемом 620 литров, повышенной огнестойкости;

o  Автоматика котельной – на базе устройств Buderus Logamatic 4321 с двумя дополнительными функциональными модулями.

Автоматизация (вариант «Комфортный+»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры контуров отопления, теплых полов, теплообменника бассейна, калорифера вентиляции и горячего водоснабжения;

o  Автоматическое (поэтажное) регулирование температуры контуров отопления  по заданной температуре на этаже;

o  Дистанционное (на каждом этаже) управление параметрами котла и режимами работы с использованием панелей управления BFU.

Система отопления.

o  Отопление дома на базе системы радиаторного отопления, с использованием биметаллических секционных радиаторов Alurad;

o  Схема радиаторного отопления двухтрубная, с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – полипропилен FV PLAST (Чехия).

Система теплых полов.

o  Схема теплых полов – коллекторная. Применяются коллекторы полной заводской готовности Valtec (Италия), со встроенными регуляторами расхода и регулирующими вставками;

o  Трубопроводы теплого пола - металлопласт Valtec (Италия), магистральные трубопроводы – армированный полипропилен FV PLAST (Чехия);

o  Напольный утеплитель – ячеистый пенополистирол «Формат» (Россия).

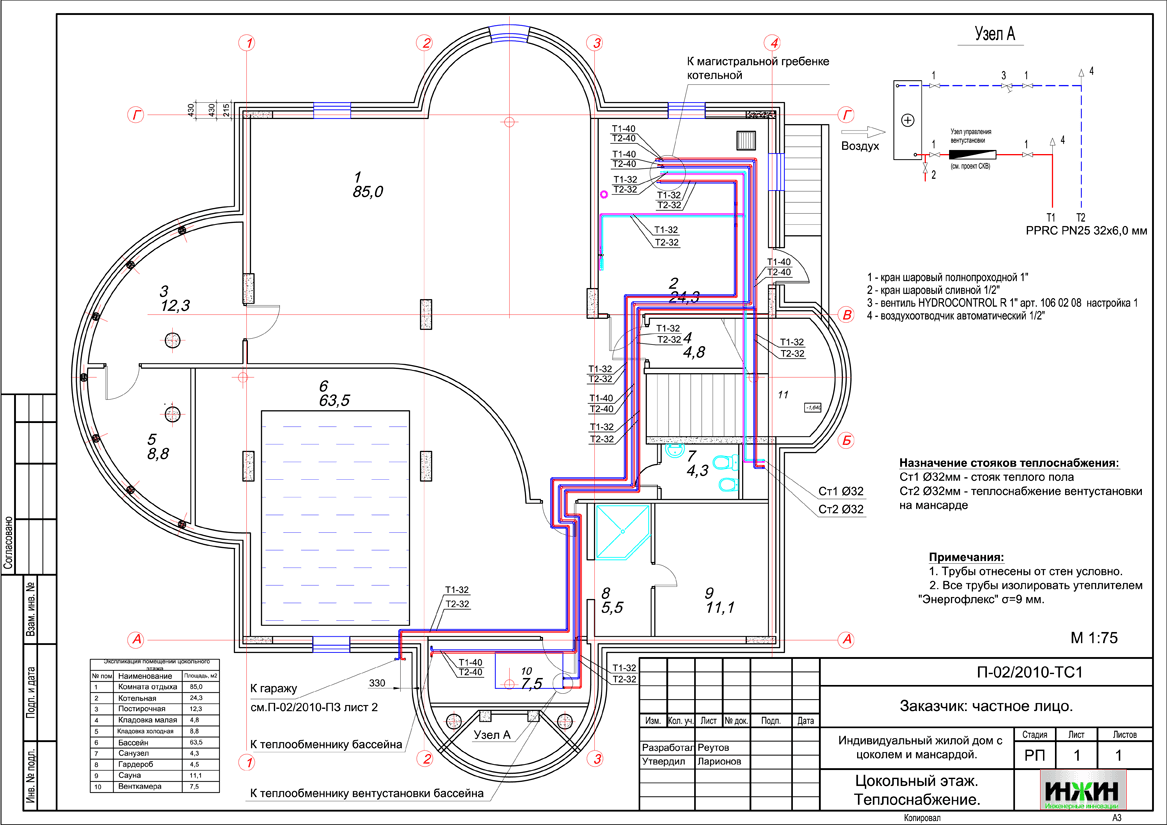

Система теплоснабжения.

Трубопроводы теплоснабжения вентиляции и теплообменника бассейна – армированный полипропилен FV PLAST (Чехия).

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен FV PLAST (Чехия);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды;

o  На всех точках подключения потребителей воды предусмотрена запорная арматура.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Из помещений цокольного этажа отвод стоков предусмотрен напорным способом, с использованием дренажного насоса Grundfos UNILIFT KP;

o  Трубопроводы канализации – полипропилен Ostendorf (Германия).



Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома с гаражом (отдельное строение).

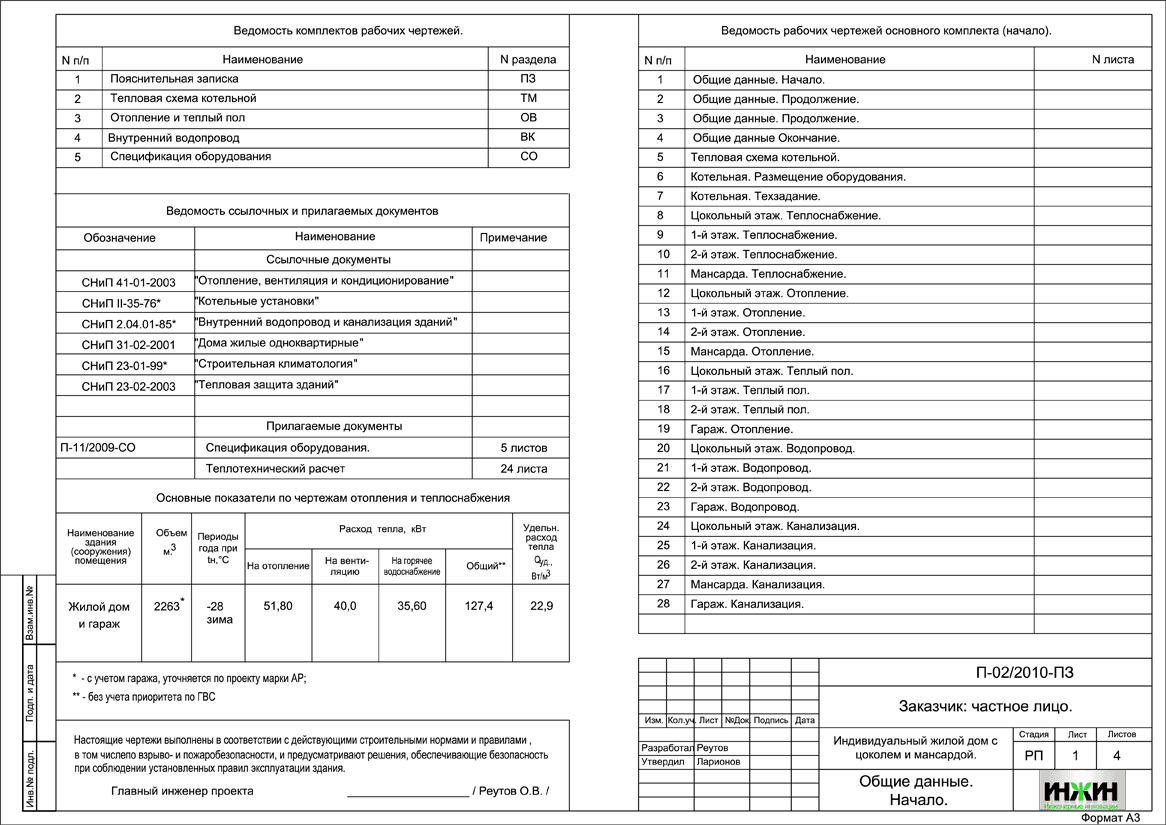

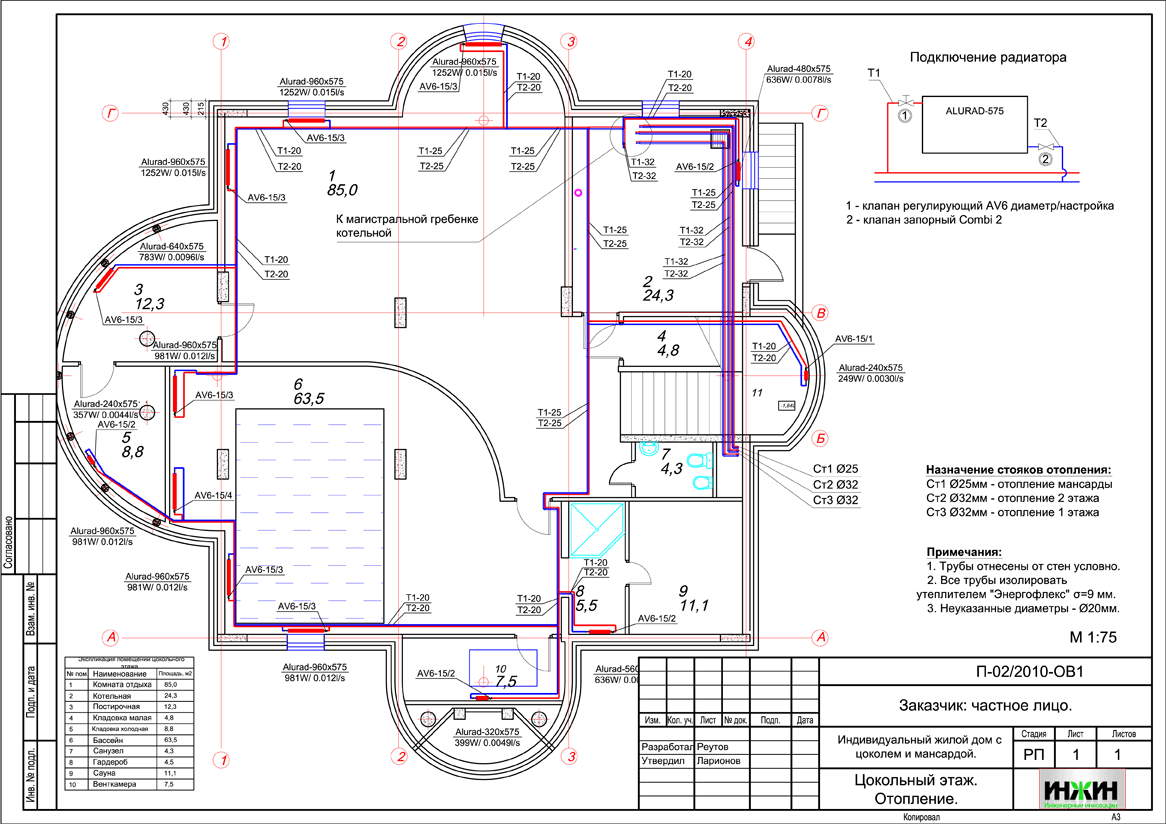

Проект отопления частного дома, разработанный Инж-Ин

Проект отопления Инж-Ин

Проект отопления частного дома, разработанный Инж-Ин

Проект отопления частного дома, разработанный Инж-Ин

Проект водяного теплого пола, разработанный Инж-Ин

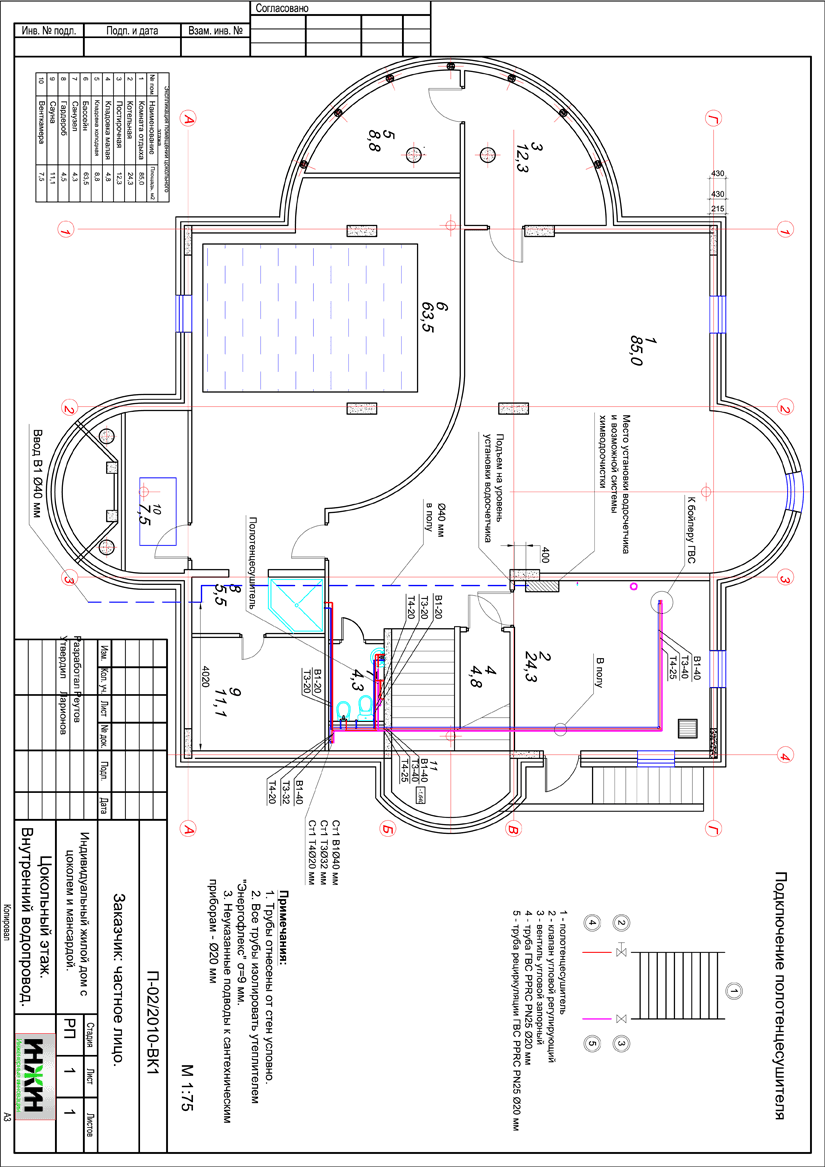

Проект внутреннего водопровода, разработанный Инж-Ин

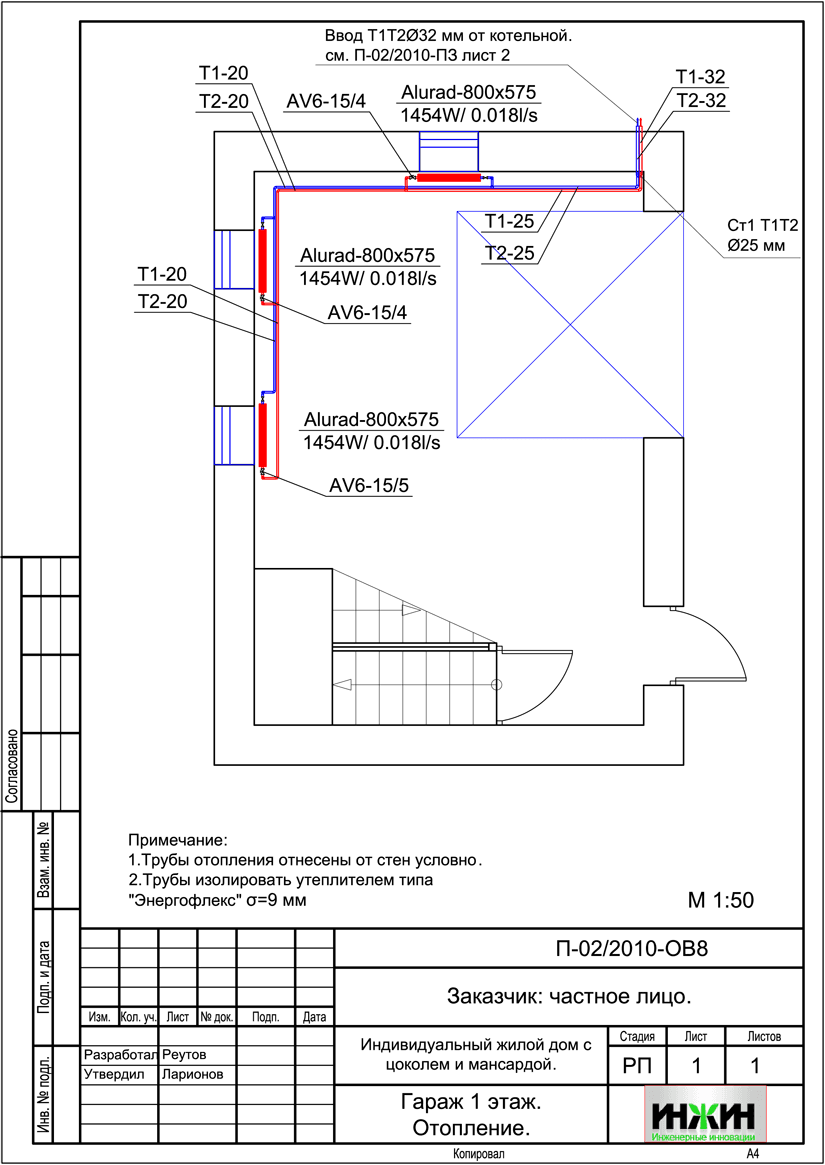

Проект отопления частного дома, разработанный Инж-Ин

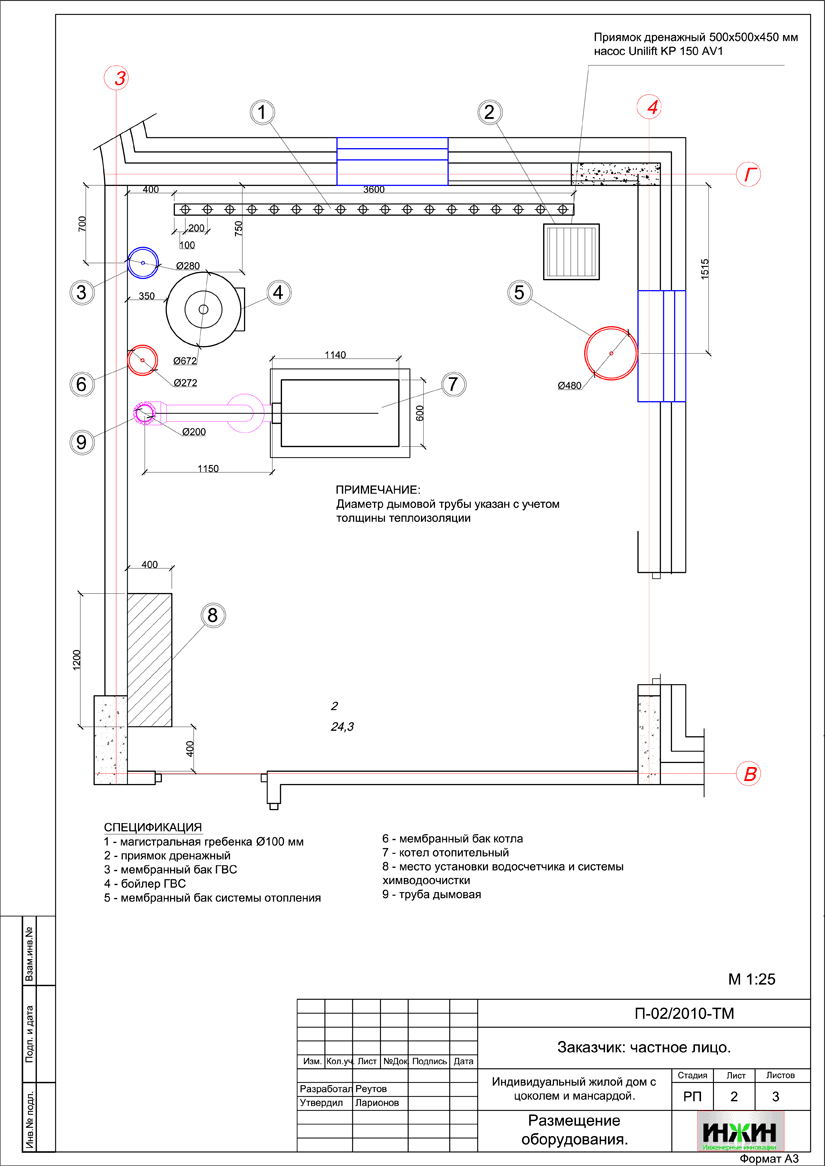

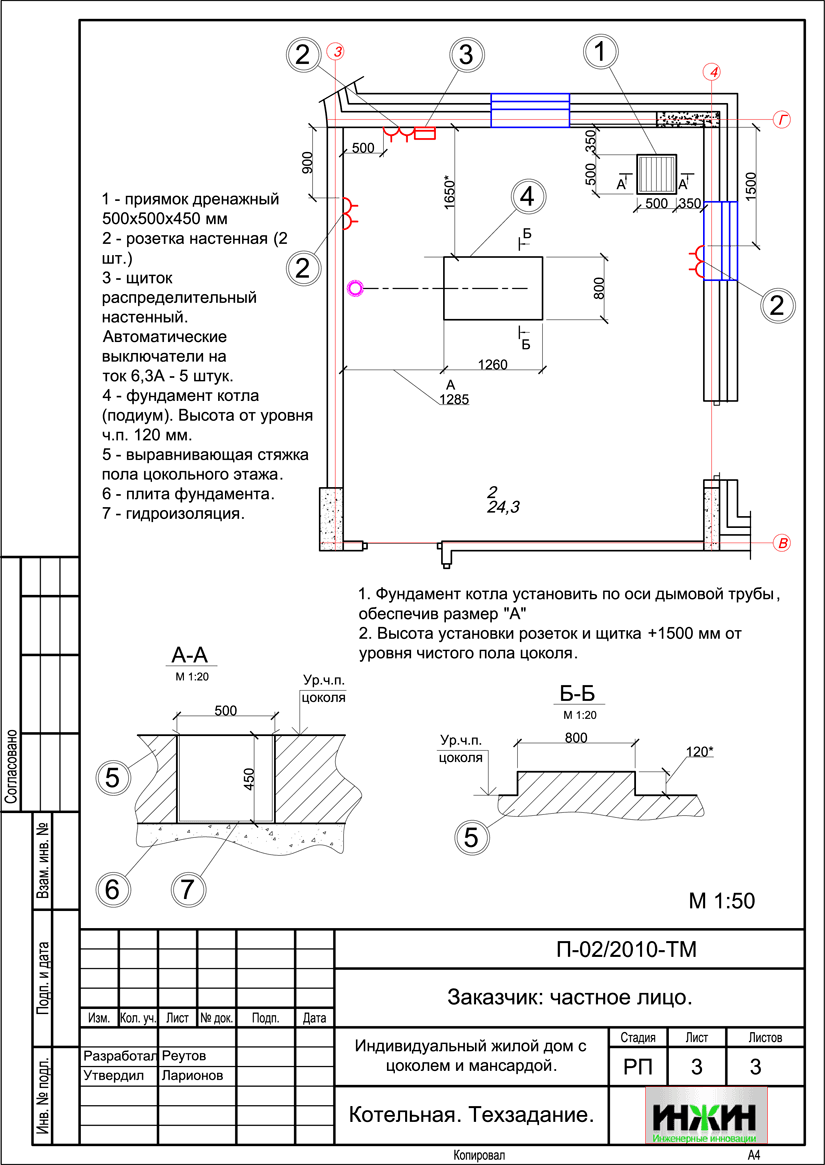

Проект индивидуальной котельной частного дома

Проект отопления частного дома, разработанный Инж-Ин

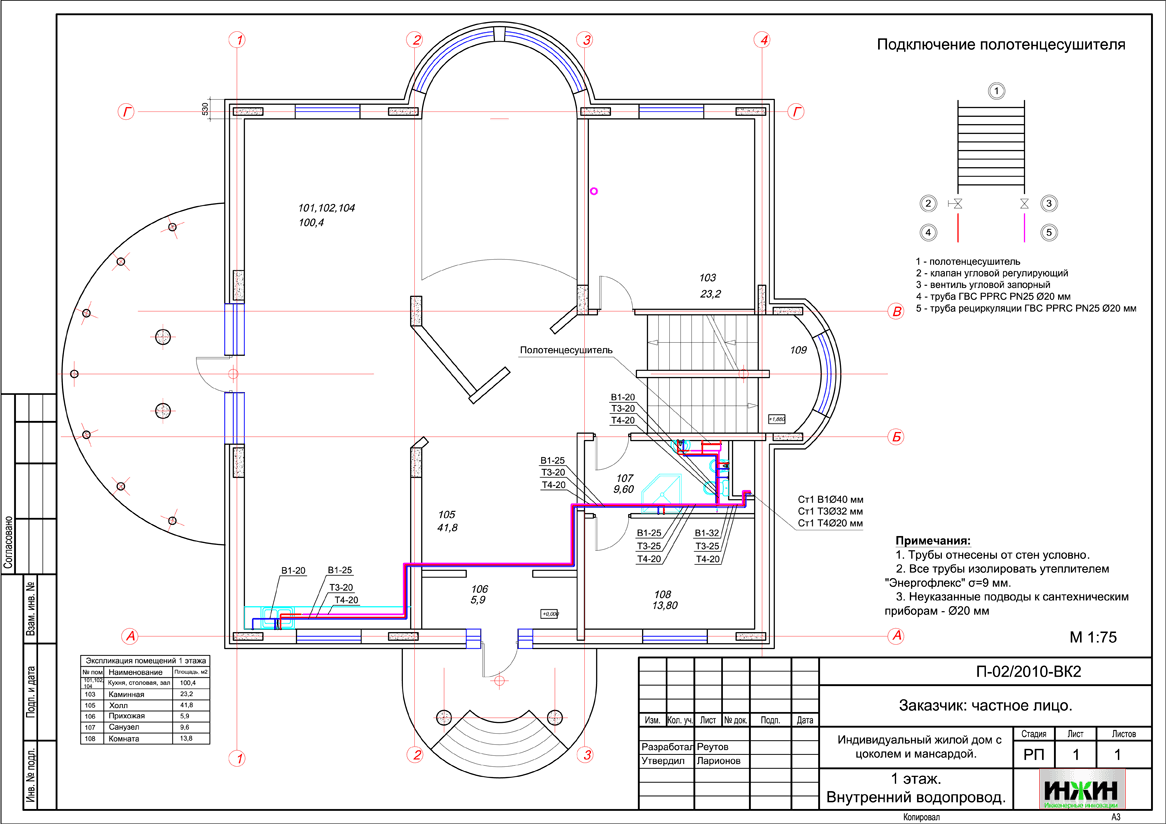

Проект внутреннего водопровода, разработанный Инж-Ин

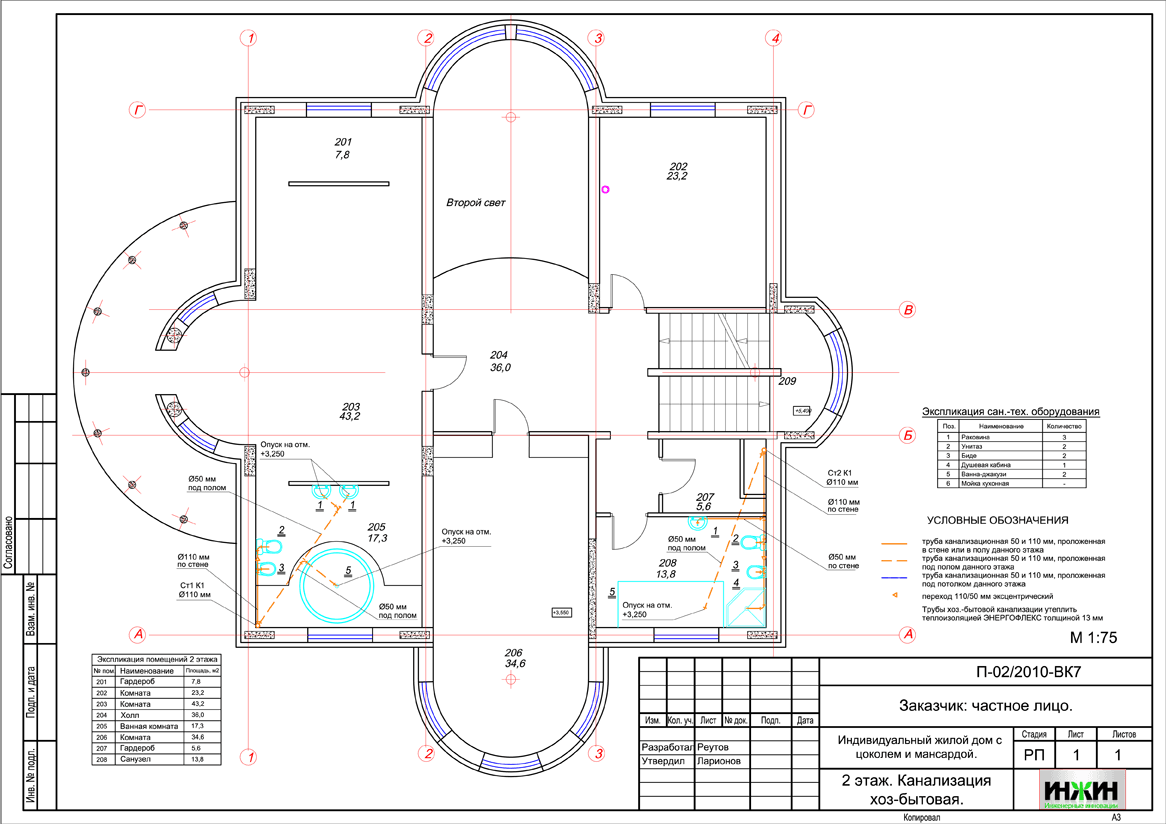

Проект внутренней канализации, разработанный Инж-Ин

Спецификация. Оборудование системы отопления

Проект водяного теплого пола, разработанный Инж-Ин
