Проект отопления, водоснабжения и канализации: выполнен 26.05.2010

Объект: жилой дом площадью 320 кв.м. с гостевым домом  (отдельное строение).

Вариант отопления: «Комфортный»

Стоимость проекта: 36 480 руб., скидка 22 400 руб. (проект котельной – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления и теплого пола жилого дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

6.   Схема теплотрассы между основным и гостевым домами.

7.   Спецификация оборудования.

Объем проекта: 42 листа.

Основные проектные решения, в соответствии с заданием Заказчика.

Котельная.

o  На базе котла Baxi Luna 3 Comfort 1.310Fi (Италия) мощностью 31 кВт с горелкой, работающей на природном/сжиженном газе с принудительным отводом дымовых газов;

o  Контуры котельной – отопление дома, отопление гостевого дома, теплый пол, горячее водоснабжение;

o  Приготовление горячей воды при помощи бойлера Reflex SF200, объемом 200 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – пластиковые, «через стену»;

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – на базе устройств Meibes (Германия), блок погодозависимой автоматики и дополнительный блок управления контурами.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры контуров отопления, теплых полов и горячего водоснабжения.

Система отопления.

o  Отопление дома на базе стальных панельных конвекторов Kermi FKO  с боковым подключением;

o  Схема радиаторного отопления двухтрубная, с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – полипропилен Dizayn, OXY-PLUS (Турция).

Система теплых полов.

o  Схема теплых полов – коллекторная. Коллекторы полной заводской готовности Valtec (Италия), со встроенными регуляторами расхода и регулирующими вставками;

o  Трубопроводы теплого пола - металлопласт Valtec (Италия);

o  Напольный утеплитель – ячеистый пенополистирол «Формат» (Россия).

Система теплоснабжения гостевого дома.

Трубопроводы теплоснабжения гостевого дома – армированный полипропилен Dizayn, OXY-PLUS (Турция).

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды;

o  На всех точках подключения потребителей воды предусмотрена запорная арматура Valtec (Италия).

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).



Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома с гостевым домом (отдельное строение).

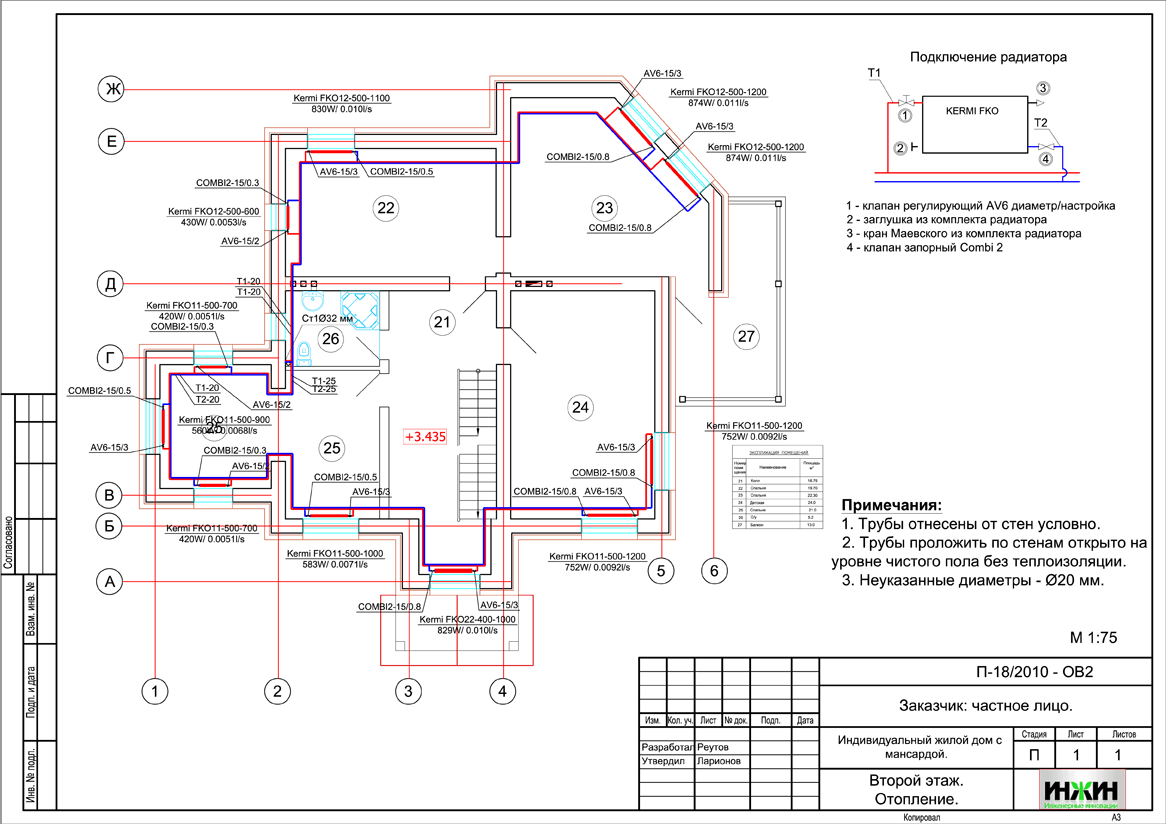

Проект отопления частного дома, разработанный Инж-Ин

Проект отопления Инж-Ин

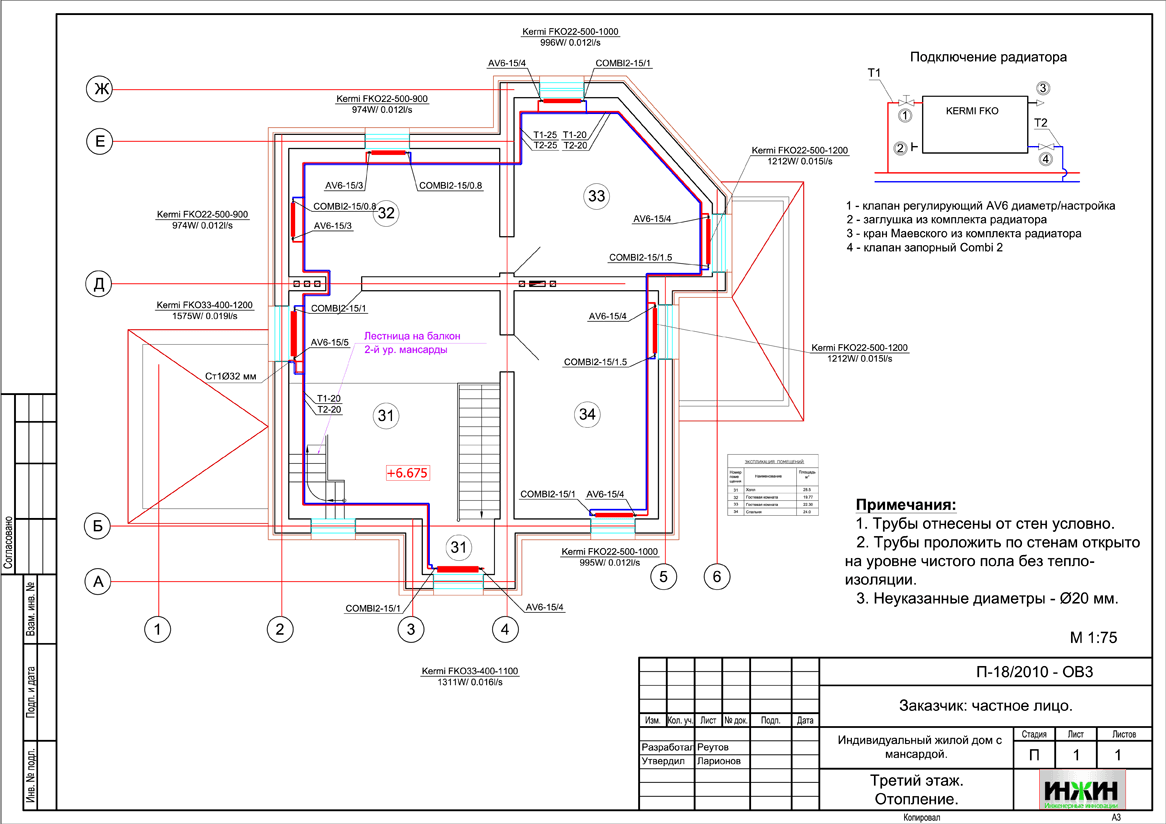

Проект отопления частного дома, разработанный Инж-Ин

Проект отопления частного дома, разработанный Инж-Ин

Проект водяного теплого пола, разработанный Инж-Ин

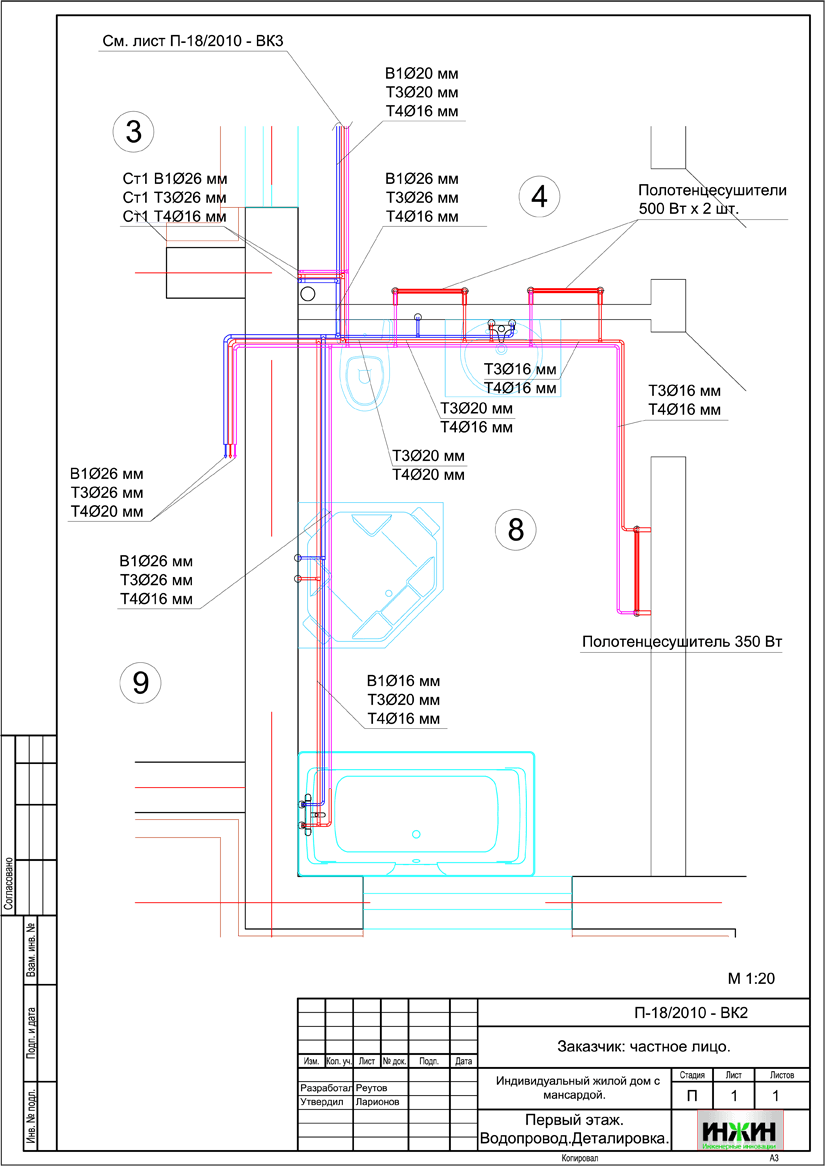

Проект внутреннего водопровода, разработанный Инж-Ин

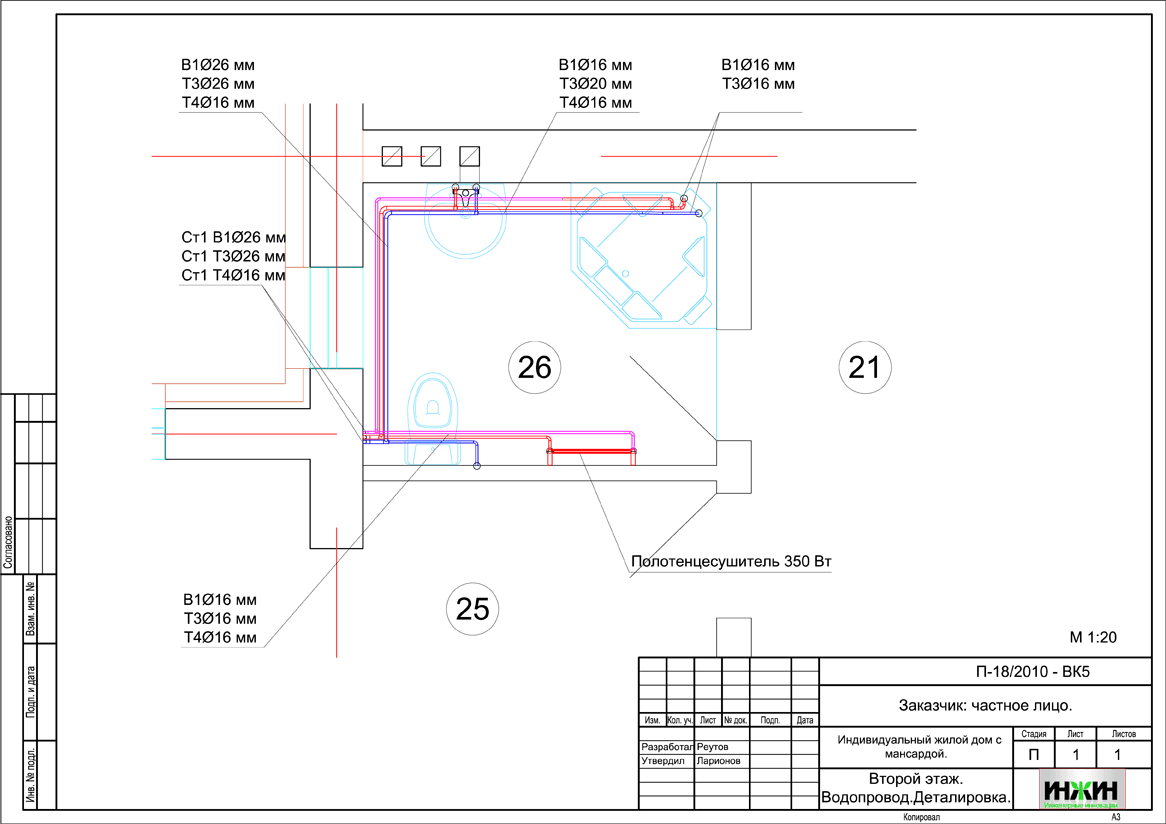

Проект внутреннего водопровода, разработанный Инж-Ин

Проект внутреннего водопровода, разработанный Инж-Ин

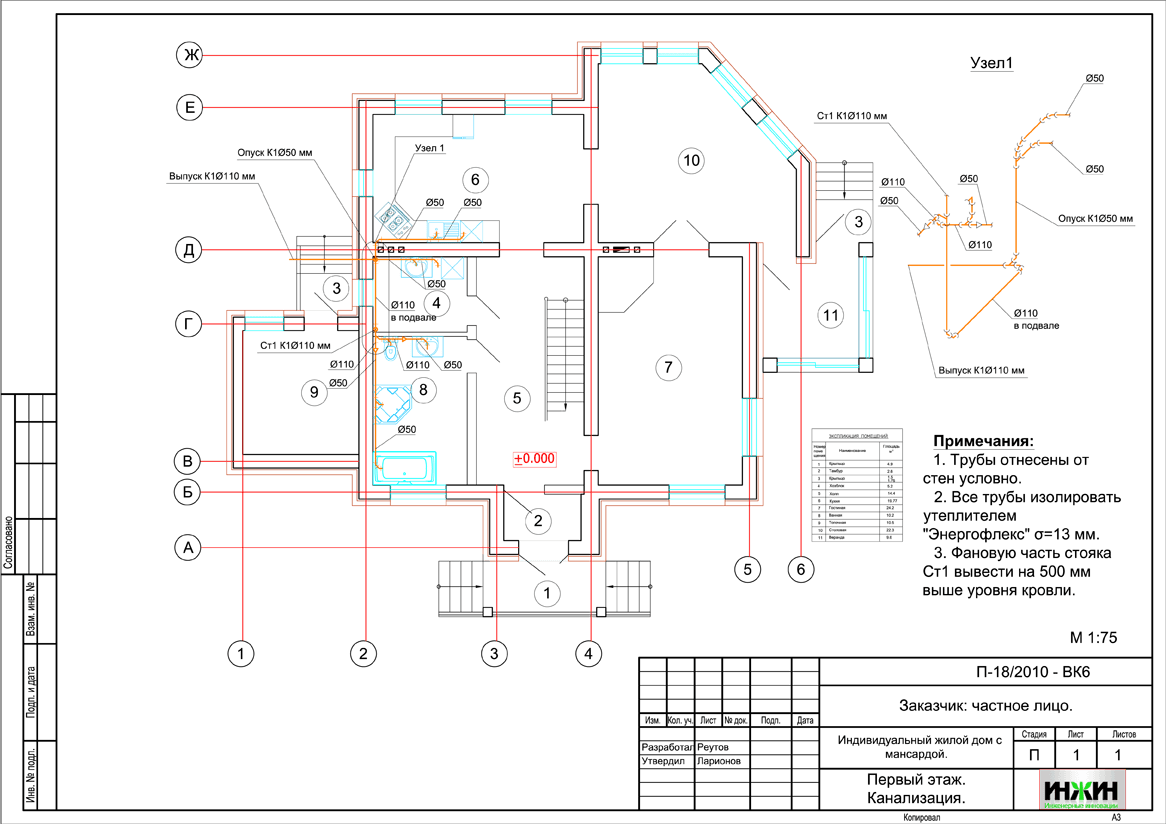

Проект внутренней канализации, разработанный Инж-Ин

По этому проекту выполнен монтаж отопления, водоснабжения и канализации
