Выполненные проекты

Звезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активна


Проект отопления, водоснабжения и канализации: выполнен 26.08.2010

Объект: жилой дом площадью 320 кв.м. с баней  (отдельное строение).

Вариант отопления: «Комфортный+»

Стоимость проекта: 31 500 руб. (скидка 22 400 руб., проект котельной и автоматики  – бесплатно).

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления и теплого пола жилого дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

6.   Схема теплотрассы между домом и баней.

7.   Спецификация оборудования.

Объем проекта: 32 листа.

Основные решения проекта отопления, водоснабжения и канализации, в соответствии с заданием Заказчика.

Котельная.

o  На базе котла Buderus GE234 WS(Германия) мощностью 44 кВт с горелкой, работающей на природном газе с естественным отводом дымовых газов;

o  Контуры котельной – 3 контура отопления дома (отопление цоколя, 1-го и 2-го этажей), отопление бани, теплый пол, горячее водоснабжение;

o  Приготовление горячей воды при помощи бойлера Buderus Logalux SU200, объемом 200 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – Rosinox (Россия);

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – Buderus (Германия), Logamatic 4000-й серии.

Автоматизация (вариант «Комфортный+»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры контуров отопления, теплых полов и горячего водоснабжения;

o  Раздельное регулирование температуры по этажам здания с помощью выносных пультов дистанционного управления BFU Buderus с встроенным датчиком температуры в помещении.

Система отопления.

o  Отопление дома на базе стальных панельных конвекторов Kermi FKV  с подключением снизу из пола;

o  Схема радиаторного отопления двухтрубная, коллекторно-лучевая с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Магистральные трубопроводы отопления – полипропилен Dizayn, OXY-PLUS (Турция), подводка к радиаторам - металлопласт Valtec (Италия).

Система теплых полов.

o  Схема теплых полов – коллекторная. Коллекторы полной заводской готовности Valtec (Италия), со встроенными регуляторами расхода и регулирующими вставками;

o  Трубопроводы теплого пола - металлопласт Valtec (Италия);

o  Напольный утеплитель – ячеистый пенополистирол «Формат» (Россия).

Система теплоснабжения бани

o  Трубопроводы теплоснабжения бани – армированный полипропилен Dizayn, OXY-PLUS (Турция).

o  Теплотрасса между домом и баней -  комплектный  предварительно теплоизолированный трубопровод типа Uponor Thermo Quattro.

Система полотенцесушителей

o  Полотенцесушители в санузлах подключены к контуру рециркуляции ГВС;

o  Предусмотрена возможность индивидуальной ручной регулировки температуры каждого отдельного полотенцесушителя, вплоть до возможности его отключения.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды;

o  На всех точках подключения потребителей воды предусмотрена запорная арматура Valtec (Италия).

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия);

o  Стоки от санитарно-технических приборов цокольного этажа присоединены к выпуску канализации отдельной веткой с установкой обратного клапана.

Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации частного дома с баней  (отдельное строение).

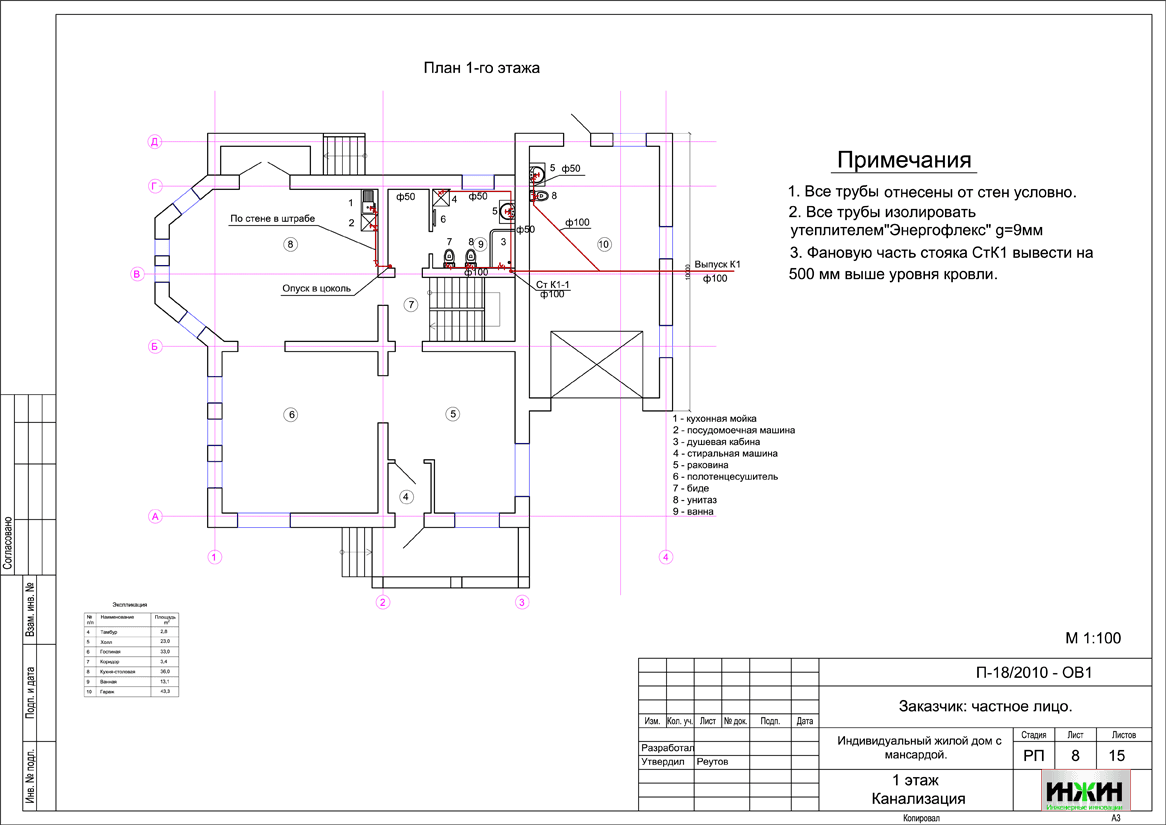

Проект канализации Инж-Ин. Канализация 1-го этажа

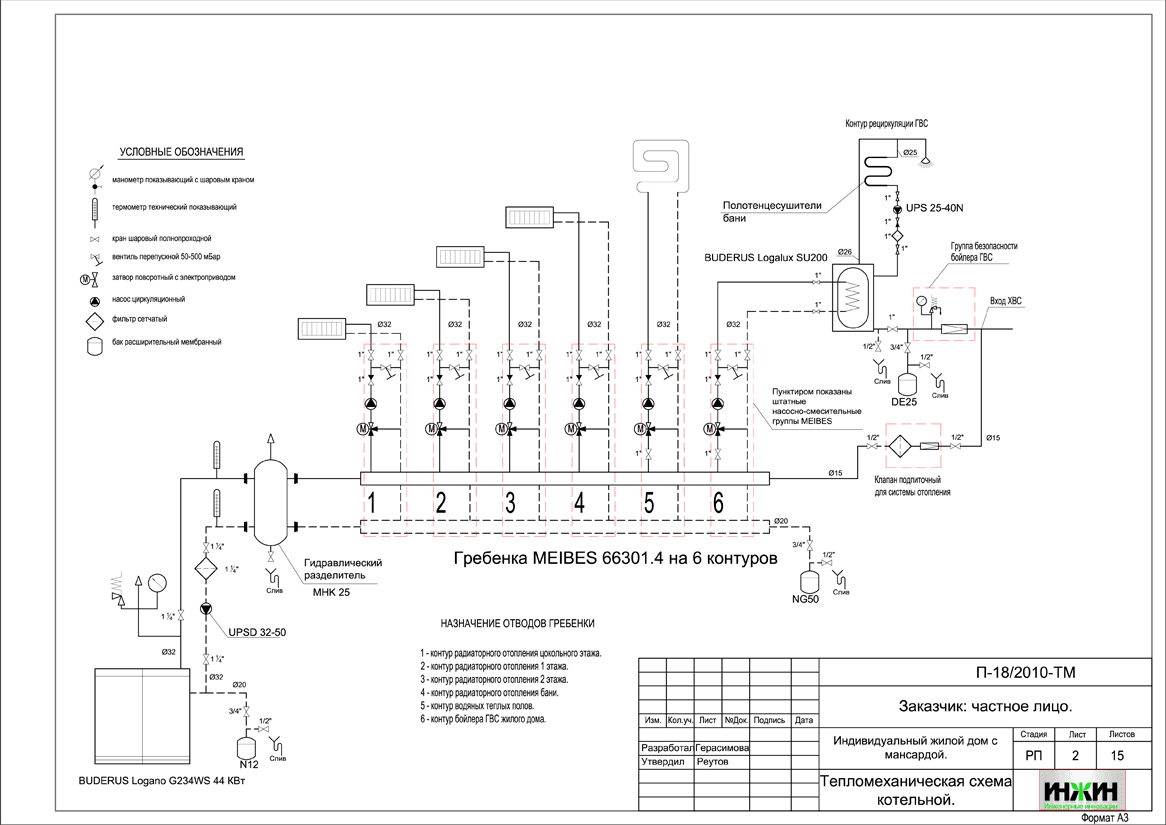

Проект отопления Инж-Ин. Схеме котельной

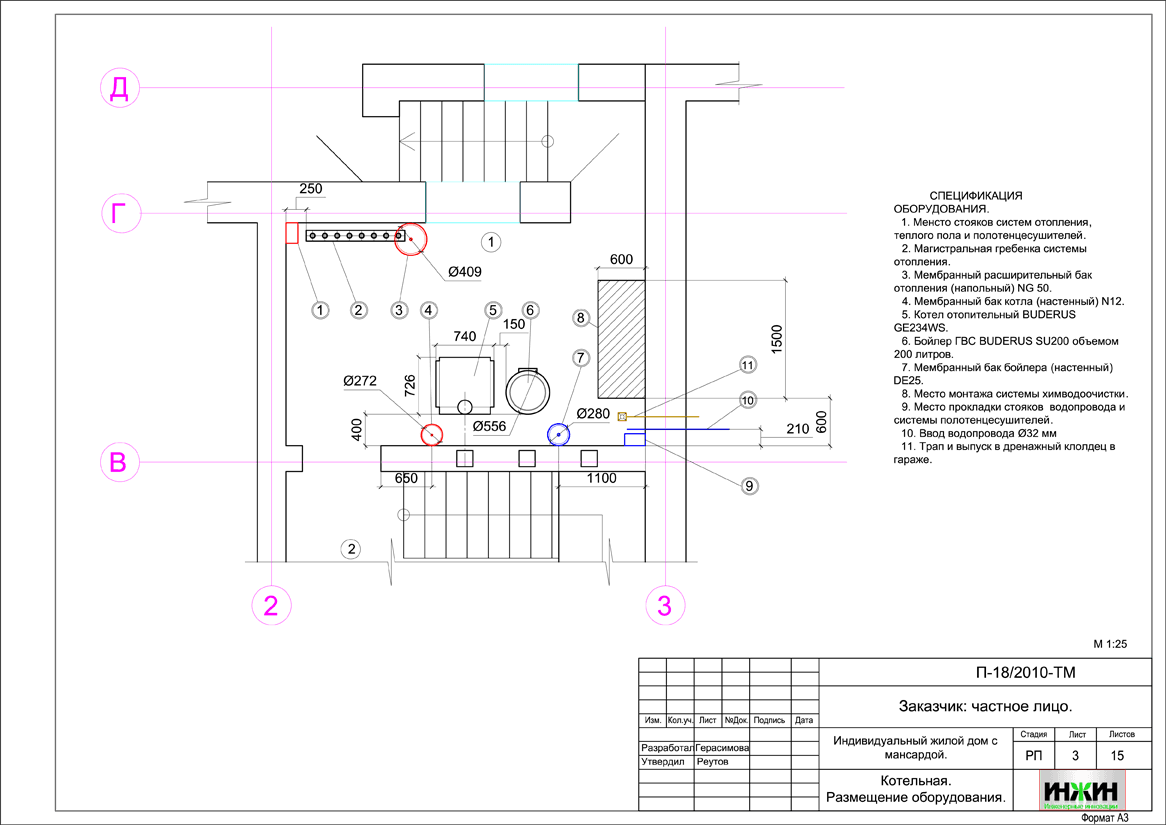

Проект котельной Инж-Ин. Схема размещения оборудования

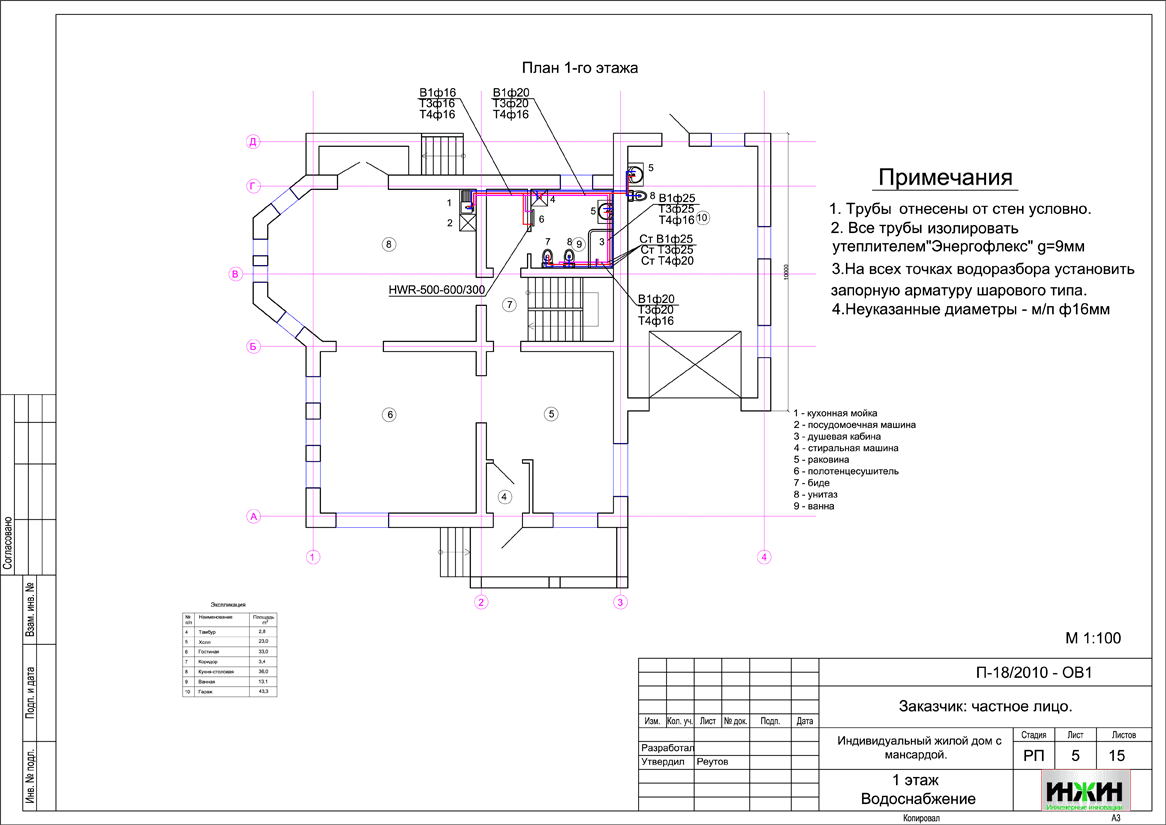

Проект водоснабжения Инж-Ин. Водоснабжение 1-го этажа

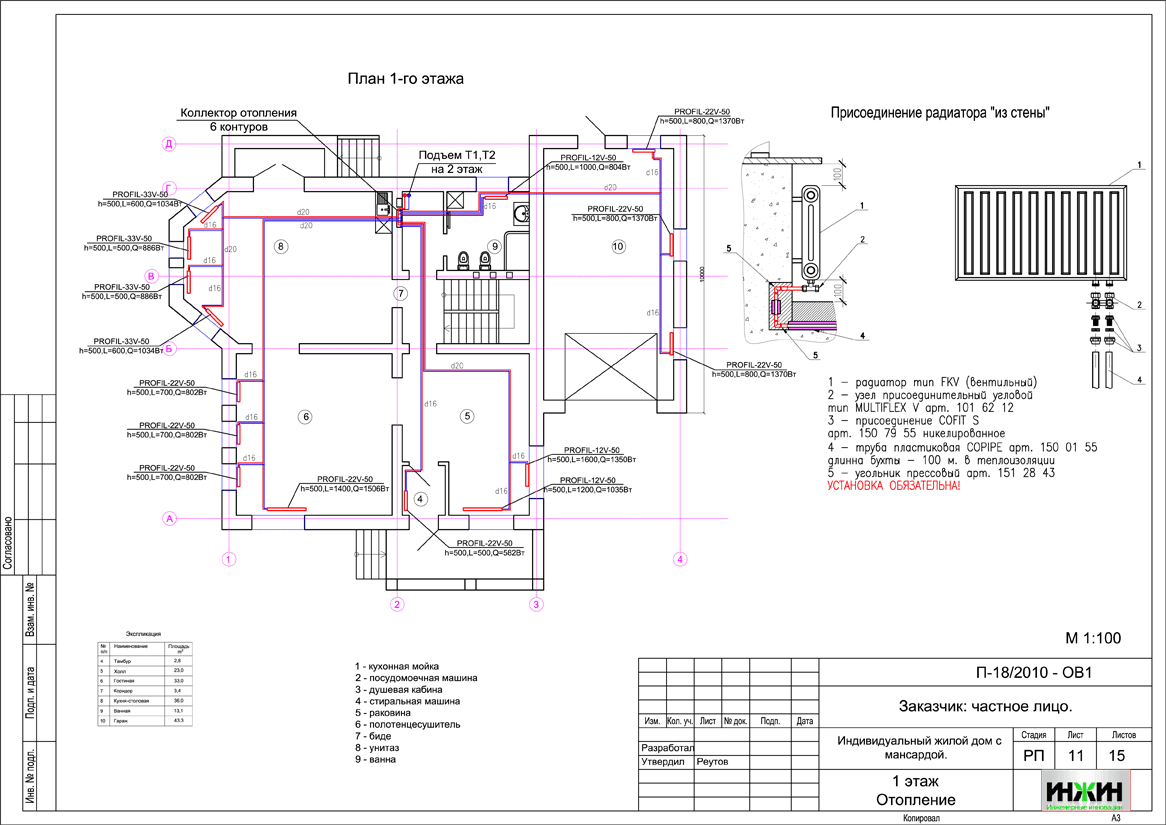

Проект отопления Инж-Ин. Отопление 1-го этажа

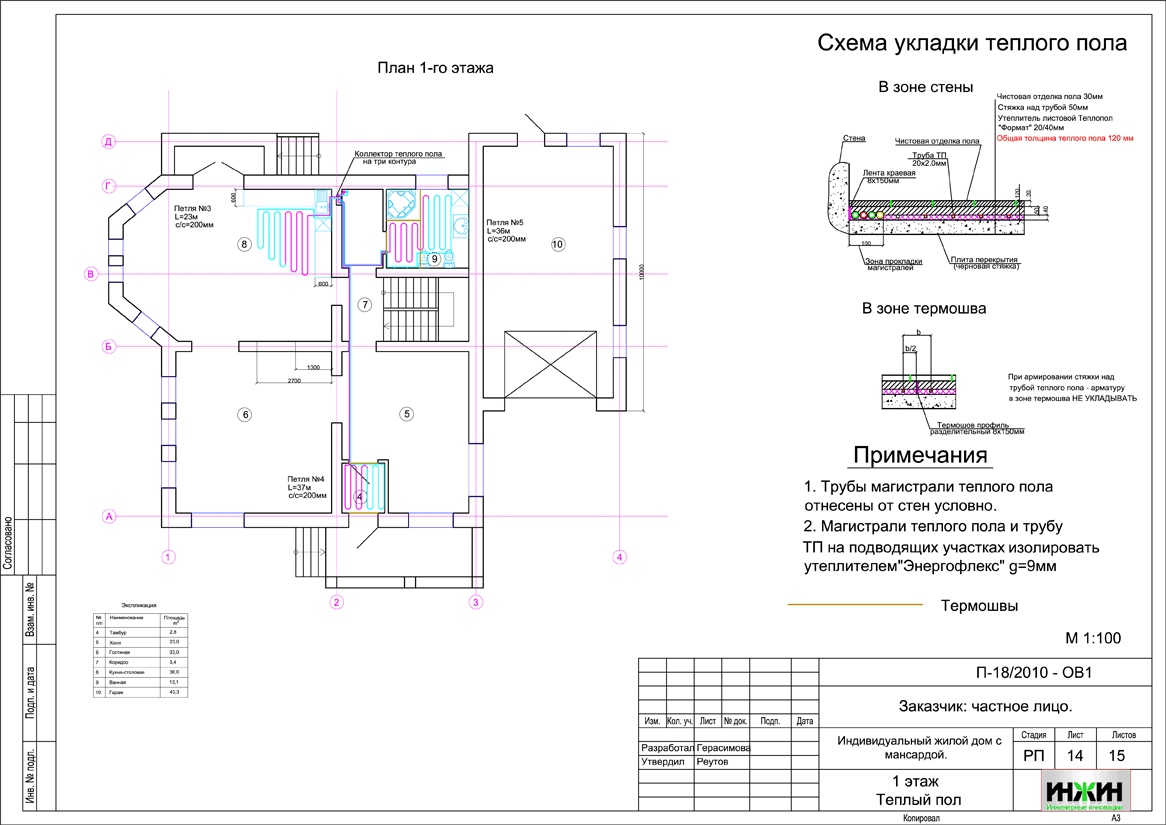

Проект теплого пола Инж-Ин. Теплый пол 1-го этажа
