Проект отопления: выполнен 30.11.2010

Объект: жилой дом площадью 680 м.кв. с двухэтажным гаражом 143,2 м.кв.

Вариант отопления: «Комфортный+»

Стоимость проекта: 43 240 руб. (проект котельной бесплатно).

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Тепломеханическая схема теплового пункта дома.

5.   Комплект рабочих чертежей радиаторного отопления и теплого пола жилого дома и гаража.

6.   Схема теплотрассы между домом и гаражом.

7.   Спецификация оборудования.

Объем проекта: 52 листа.

Основные проектные решения, в соответствии с заданием Заказчика.

Котельная.

o  На базе напольного чугунного котла BUDERUS G215WS (Германия) мощностью 95 кВт, размещена в цокольном помещении гаража;

o  Горелка, работающая на газе/дизеле CUENOD (Франция);

o  Емкость для хранения топлива DWT (Германия), емкостью 1000 литров

o  Контуры котельной – теплоснабжение дома, отопление гаража, водоснабжение гаража;

o  Приготовление горячей воды для гаража при помощи бойлера BUDERUS Logalux, 100 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные из нержавеющей стали ROSINOX  (Россия);

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – на базе устройств BUDERUS Logamatic 4211 погодозависимое автоматическое управление всеми контурами котельной.

Бойлерная (тепловой узел дома).

o  Контуры теплового узла – отопление дома, теплый пол, горячее водоснабжение дома, полотенцесушители, теплоснабжение вентиляции дома;

o  Приготовление горячей воды для дома - бойлер BUDERUS Logalux, объемом 300 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – на базе устройств BUDERUS Logamatic 4323 погодозависимое автоматическое управление всеми контурами теплового пункта дома.



Автоматизация (вариант «Комфортный+»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Использование GSM-модуля для отправки владельцу сообщений об аварийных ситуациях в котельной;

o  Автоматическое поддержание заданной температуры всех контуров котельной.

Система отопления.

o  Отопление дома и гаража на базе стальных панельных конвекторов Kermi FKV  с нижним подключением;

o  Схема радиаторного отопления двухтрубная, с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Частично отапливаемые помещения гаража – технические и для стоянки автомобилей, расчетная температура в помещениях +20° С;

o  Теплотрасса между домом и гаражом 65 метров, запроектирована утепленная труба  Uponor  Thermo Twin (Финляндия)

o  Трубопроводы отопления – металлопласт (Италия).

Система теплых полов.

o  Схема теплых полов – коллекторная. Коллекторы полной заводской готовности Valtec (Италия), со встроенными регуляторами расхода и регулирующими вставками;

o  Трубопроводы теплого пола - металлопласт Valtec (Италия);

o  Напольный утеплитель – ячеистый пенополистирол «Формат» (Россия).

Ниже приводятся фрагменты проекта отопления  частного дома с гаражом (отдельное строение) (пример проекта отопления).

Проект отопления Инж-Ин. Общие данные

Общие данные. Общий расчет тепловой мощности. Состав проекта отопления.

Проект отопления Инж-Ин. Схема отопления с теплотрассой

План-схема отопления с теплотрассой между домом и гаражом.

Проект отопления Инж-Ин. Отопление цоколя

Радиаторное отопление цокольного этажа загородного дома.

Проект радиаторного отопления 1-го этажа загородного дома

Радиаторное отопление 1-го этажа загородного дома.

Проект отопления Инж-Ин. Схема радиаторного отопления 2-го этажа

Радиаторное отопление 2-го этажа загородного дома

Проект теплого пола Инж-Ин. Теплый пол цокольного этажа

Теплый пол цокольного этажа.

Проект теплого пола Инж-Ин. Теплый пол 1-го этажа

Теплый пол 1-го этажа

Проект теплого пола Инж-Ин. Теплый пол 2-го этажа

Теплый пол 2-го этажа

Проект отопления Инж-Ин. Отопление цоколя гаража

Отопление цоколя гаража

Проект отопления Инж-Ин. Отопление 1-го этажа гаража

Отопление 1-го этажа гаража

Тепловой расчет Инж-Ин. Итоги по помещениям

Тепловой расчет, итоги по помещениям

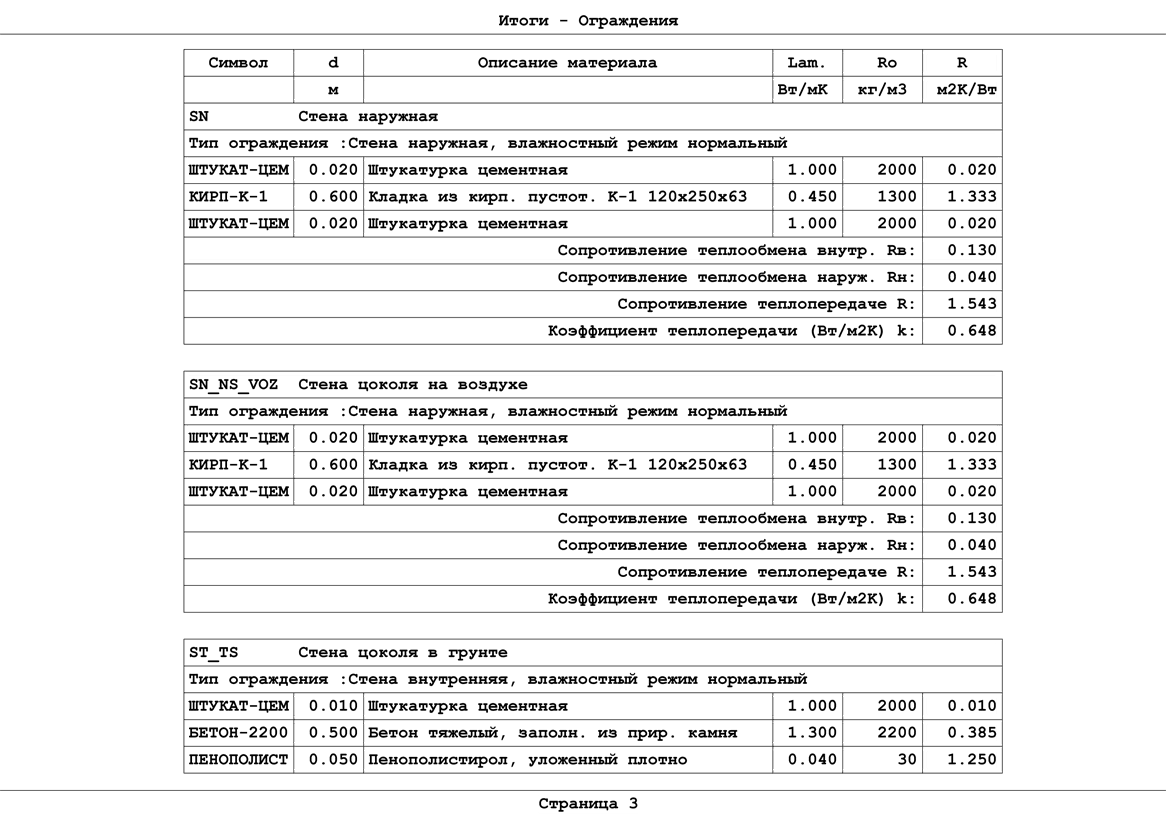

Тепловой расчет Инж-Ин. Итоги - ограждения

Тепловой расчет Инж-Ин, итоги - ограждения



По этому проекту выполнен монтаж отопления
