Выполненные проекты

Проект газовой котельной
Проект системы отопления
Проект отопления дома в пос. Мартьяново
Проект теплого пола
Проект водоснабжения
Проект канализации частного дома

Объект: частный дом площадью 161 кв.м. в поселке Мартьяново Серпуховского района Московской области
Вариант отопления: «Комфортный»
Стоимость проекта: 28 950 руб. (проект котельной – бесплатно)
Проект выполнен: 12.10.2015

Состав проекта отопления, водоснабжения и канализации:

     1. Пояснительная записка. Общие данные
     2. Теплотехнический расчет здания.
     3. Тепломеханическая схема котельной с размещением оборудования.
     4. Комплект чертежей радиаторного отопления.
     5. Комплект чертежей водяного теплого пола.
     6. Комплект чертежей внутреннего водопровода и канализации.
     7. Схема системы канализации (аксонометрия).
      8. Спецификация материалов и оборудования.
Объем проекта: 46 листов.
Технические решения, принятые в проекте отопления, водоснабжения и канализации в соответствие с заданием Заказчика.

Котельная частного дома (проект котельной бесплатно).

     o Котел - настенный газовый Vaillant turboTEC plus, мощностью 28 кВт;
     o Контуры котельной – отопление дома, водяной теплый пол и горячее водоснабжение (бойлер);
     o Приготовление горячей воды при помощи бойлера Reflex Storatherm Aqua АF200, объемом 200 литров;
     o Расширительный бак водоснабжения Reflex объемом 18 литров;
     o Насосное оборудование Grundfos;
     o Трубы дымоходные Vaillant, коаксиальные, в исполнении «через стену»;
     o Распределительный коллектор с насосно-смесительными узлами Meibes, Поколение 8;
     o Автоматика котельной – выносной блок Vaillant calorMATIC 630/3.
Автоматизация отопления (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

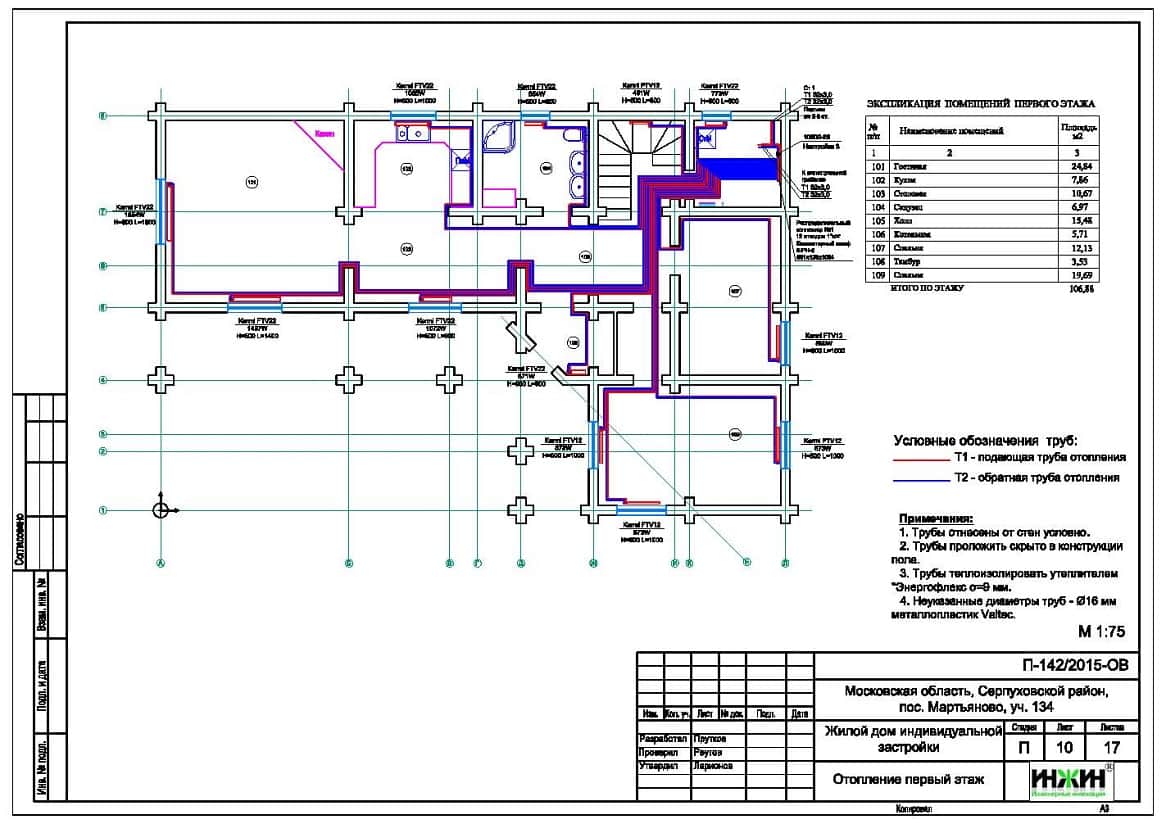

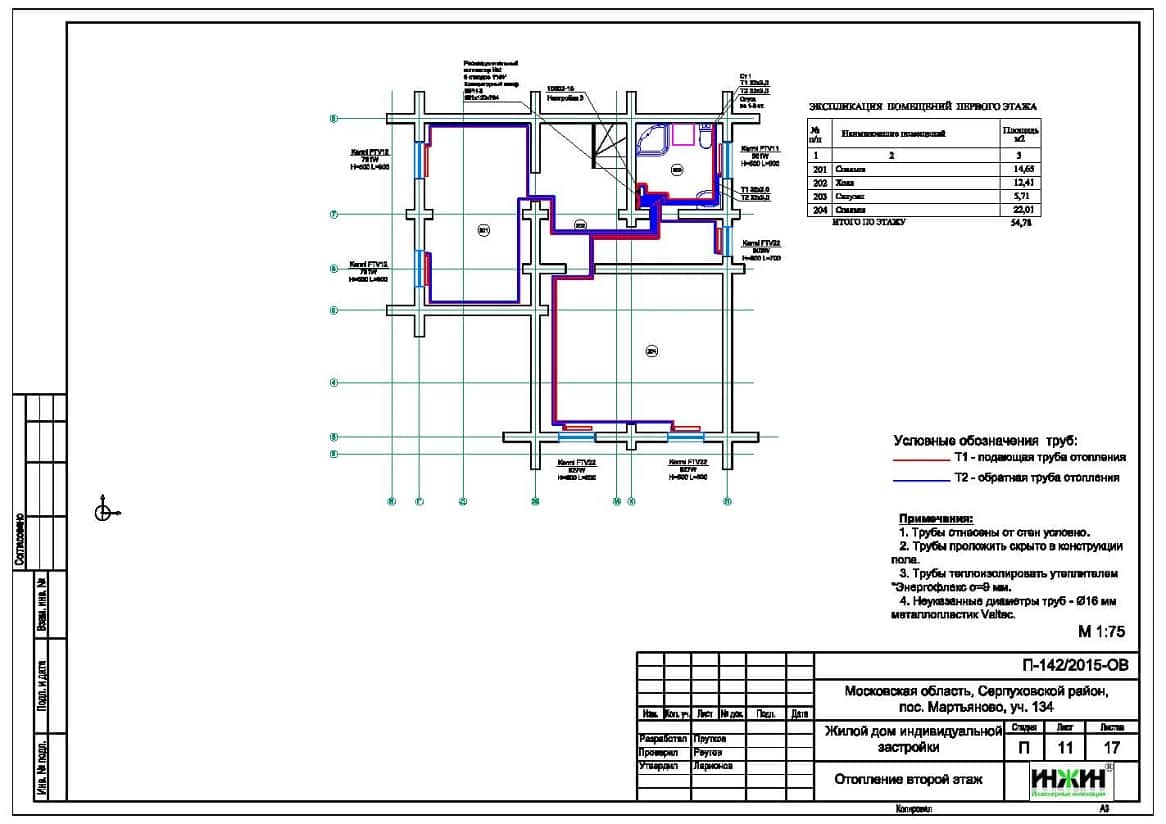

Система отопления дома.

     o Отопление дома радиаторное, использованы панельные радиаторы Kermi с нижней подводкой;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
     o Трубопроводы отопления – металлопластик Valtec.

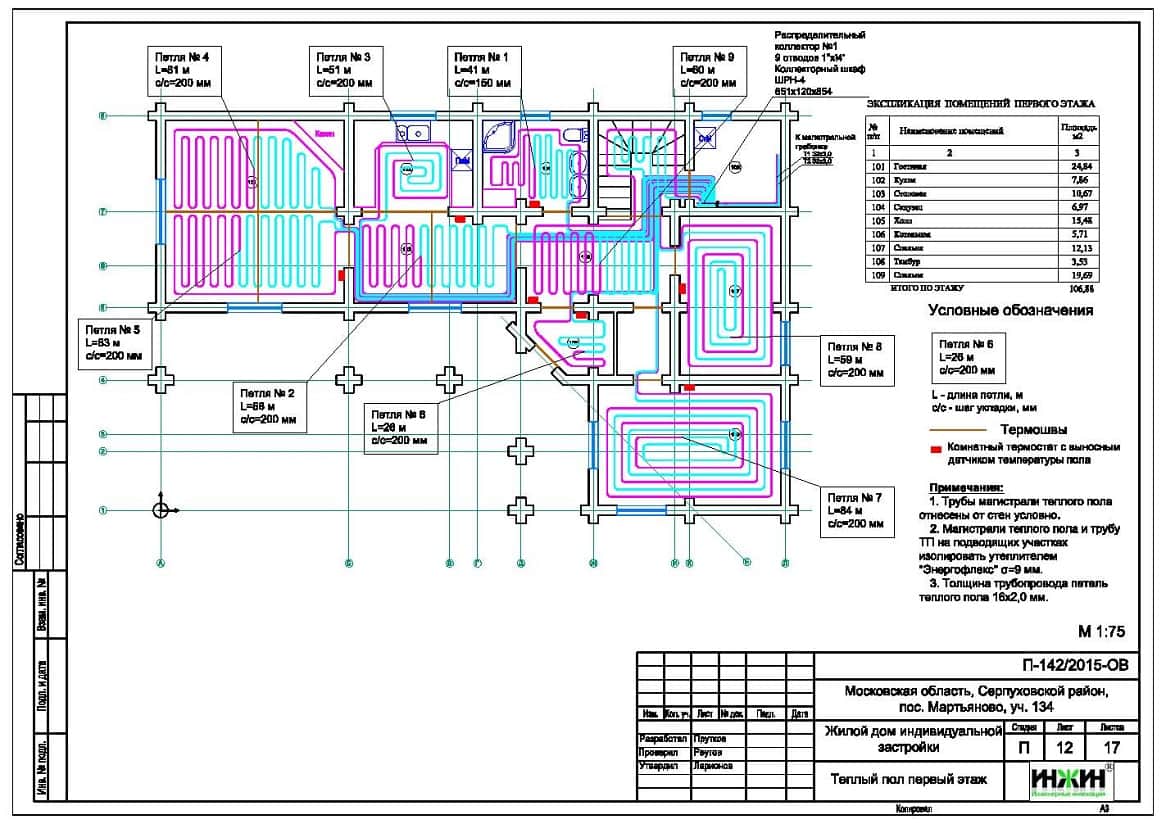

Водяной теплый пол.

     o Водяной теплый пол в доме спроектирован на площади 100 м.кв.;
     o Теплоснабжение теплого пола запроектировано отдельным контуром котельной. Трубопроводы теплого пола - сшитый полиэтилен Valtec;
     o Основание теплого пола – маты из ламинированного пенополистирола «Формат FT40/20L»;
     o Регулирование температуры теплого пола – общее, контуром котельной.
Система полотенцесушителей.
     Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды. Модели полотенцесушителей в проекте не указывались, в тепловом расчете учитывалась теплоотдача 150 Вт от каждого полотенцесушителя.

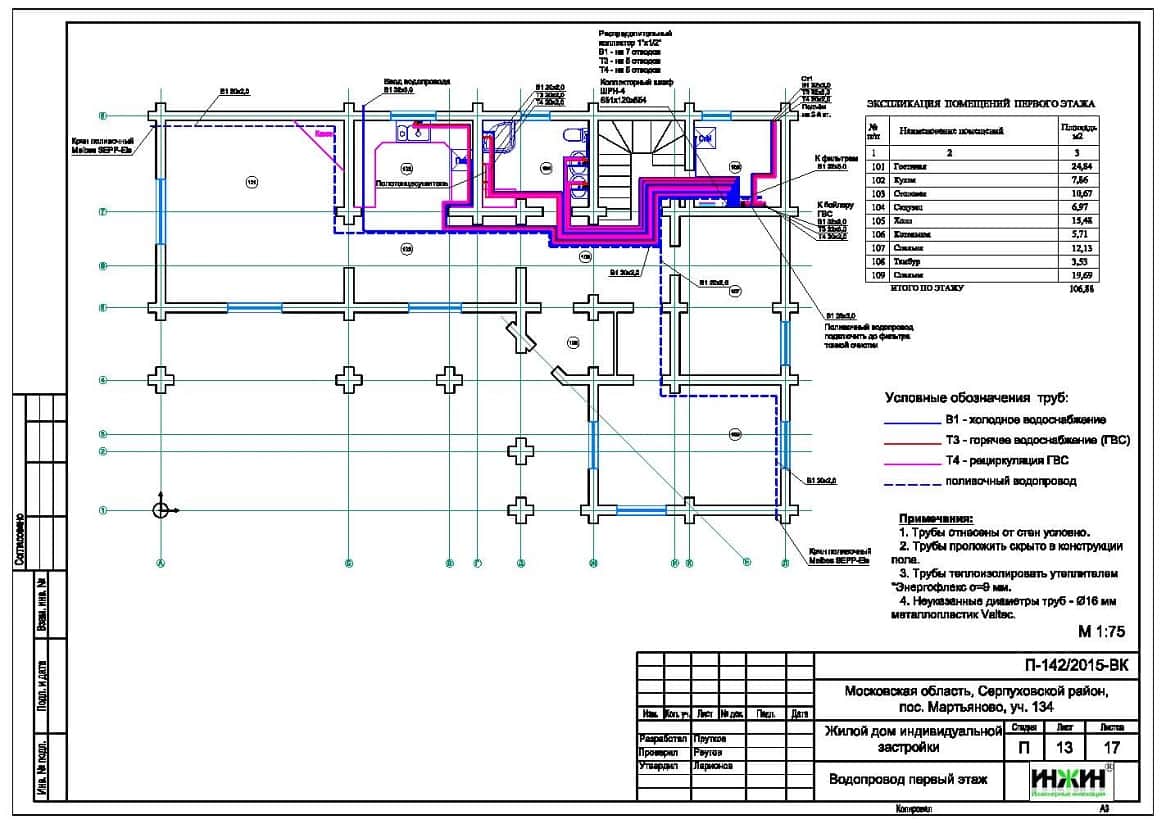

Внутренний водопровод.
     o Схема внутреннего водоснабжения – коллекторно-лучевая, с рециркуляцией горячей воды у потребителей;
     o Трубопроводы системы водоснабжения – металлопластик Valtec;
     o Для летнего полива использованы наружные краны с защитой от замерзания Meibes SEPP-Eis (2 шт.);
     o Предусмотрено место для установки системы химической очистки;
     o Коллекторы водоснабжения Valtec.
Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – полипропилен Синикон (Россия).

Заказать проект отопления в нашей компании со скидкой.

Для этого дома разработан проект электрики
