Выполненные проекты

Проект отопления, водоснабжения и канализации выполнен: 14.12.2015
Объект: частный дом площадью 136 кв.м. в Московской области
Вариант отопления: «Комфортный»

Стоимость проекта отопления, водоснабжения, канализации: 25 040 руб. (проект котельной – бесплатно)

Состав проекта:
     1. Пояснительная записка. Общие данные.
     2. Теплотехнический расчет здания (расчет отопления).
     3. Тепломеханическая схема котельной с размещением оборудования.
     4. Комплект чертежей радиаторного отопления.
     5. Комплект чертежей водяного теплого пола.
     6. Комплект чертежей внутреннего водопровода и канализации.
     7. Схема системы канализации (аксонометрия).
     8. Спецификация материалов и оборудования.
Объем проекта: 37 листов.

Основные решения проекта котельной, отопления, водоснабжения и канализации в соответствие с заданием Заказчика.

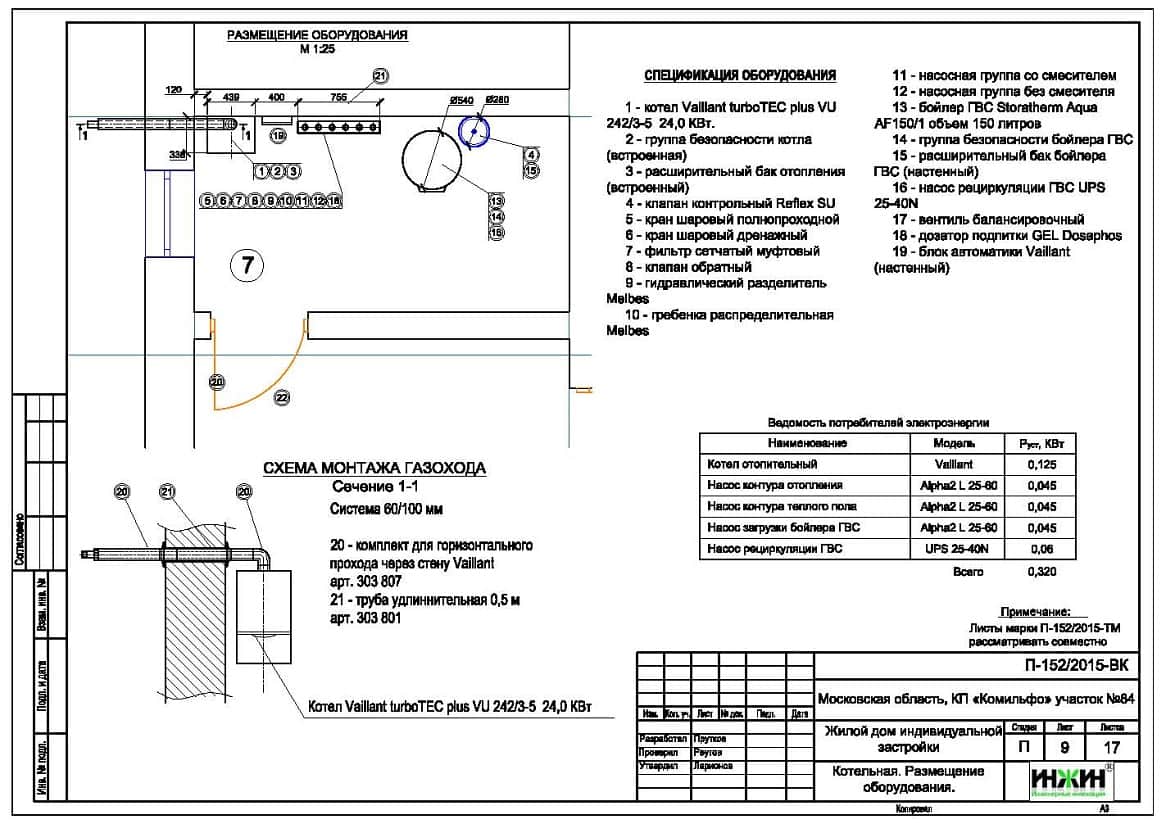

Котельная частного дома.
     o Котел отопления- настенный газовый Vaillant turboTEC plus, мощностью 24 кВт;
     o Контуры котельной – отопление дома, водяной теплый пол и горячее водоснабжение (бойлер);
     o Приготовление горячей воды при помощи бойлера Reflex Storatherm Aqua АF150, объемом 150 литров;
     o Расширительный бак водоснабжения Reflex объемом 18 литров;
     o Насосное оборудование Grundfos;
     o Трубы дымоходные Vaillant, коаксиальные, в исполнении «через стену»;
     o Распределительный коллектор с насосно-смесительными узлами Meibes, Поколение 8;
     o Автоматика котельной – выносной блок Vaillant calorMATIC 630/3.

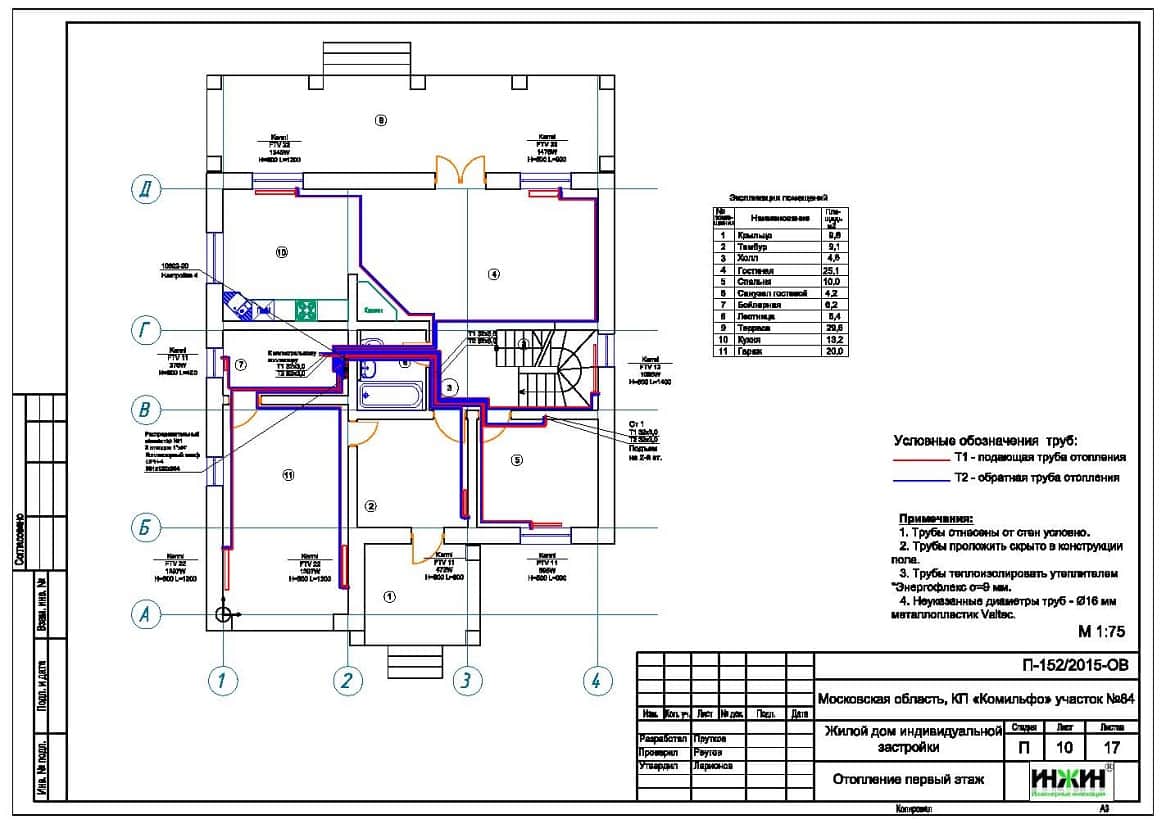

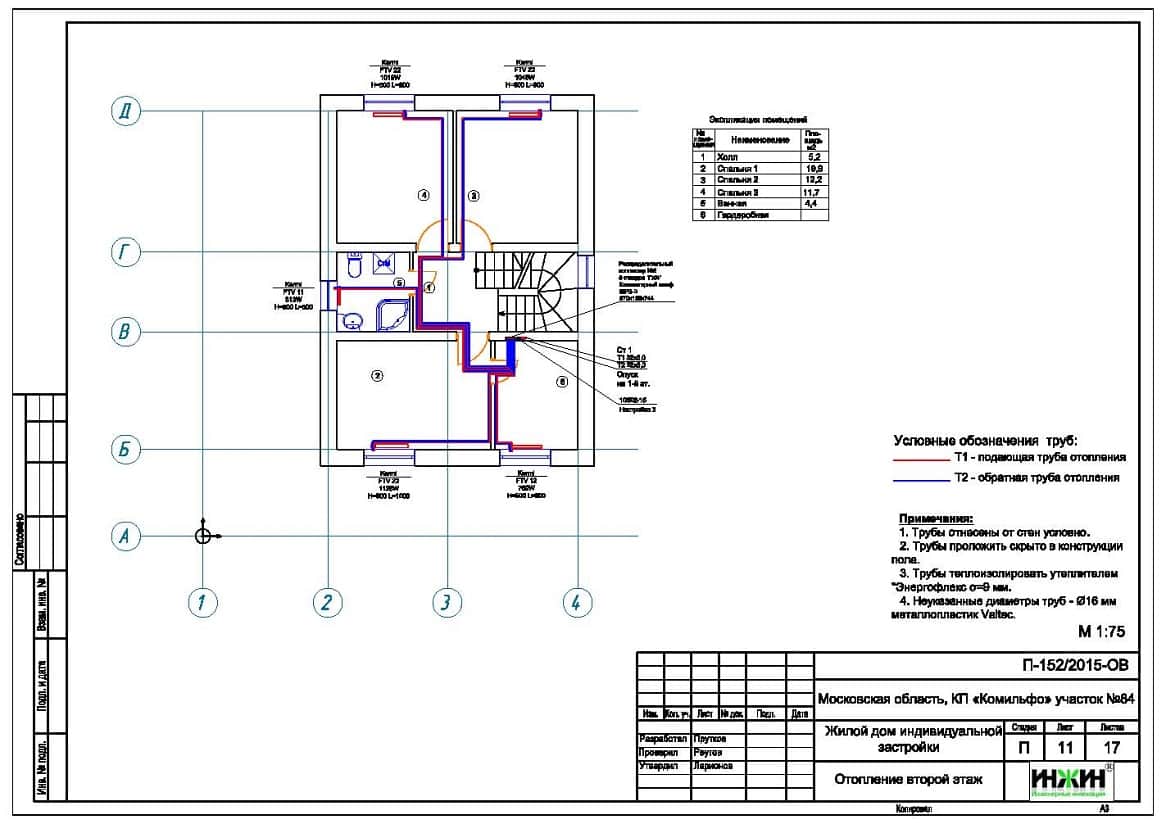

Проект газовой котельной   Проект системы отопления    Проект отопления
Автоматизация отопления (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления частного дома.

     o Отопление дома радиаторное, использованы панельные радиаторы Kermi с нижней подводкой;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
    o Трубопроводы отопления – металлопластик Valtec.

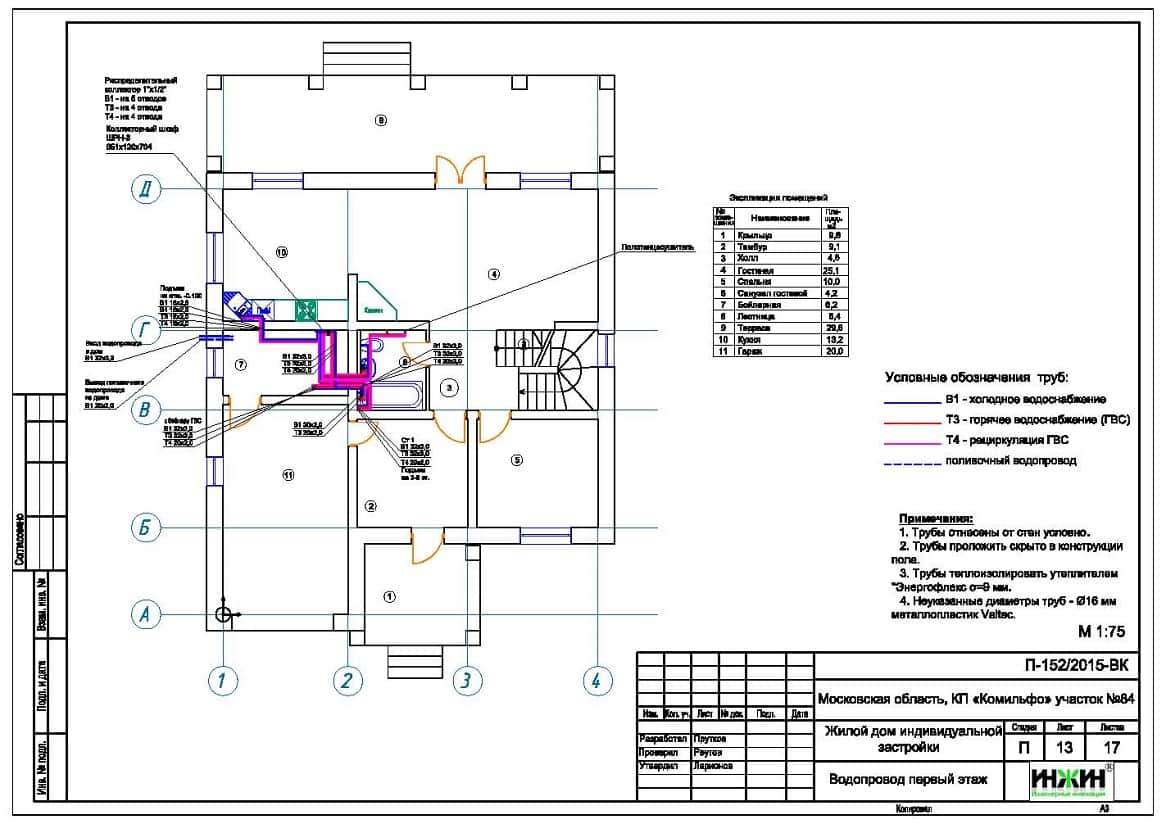

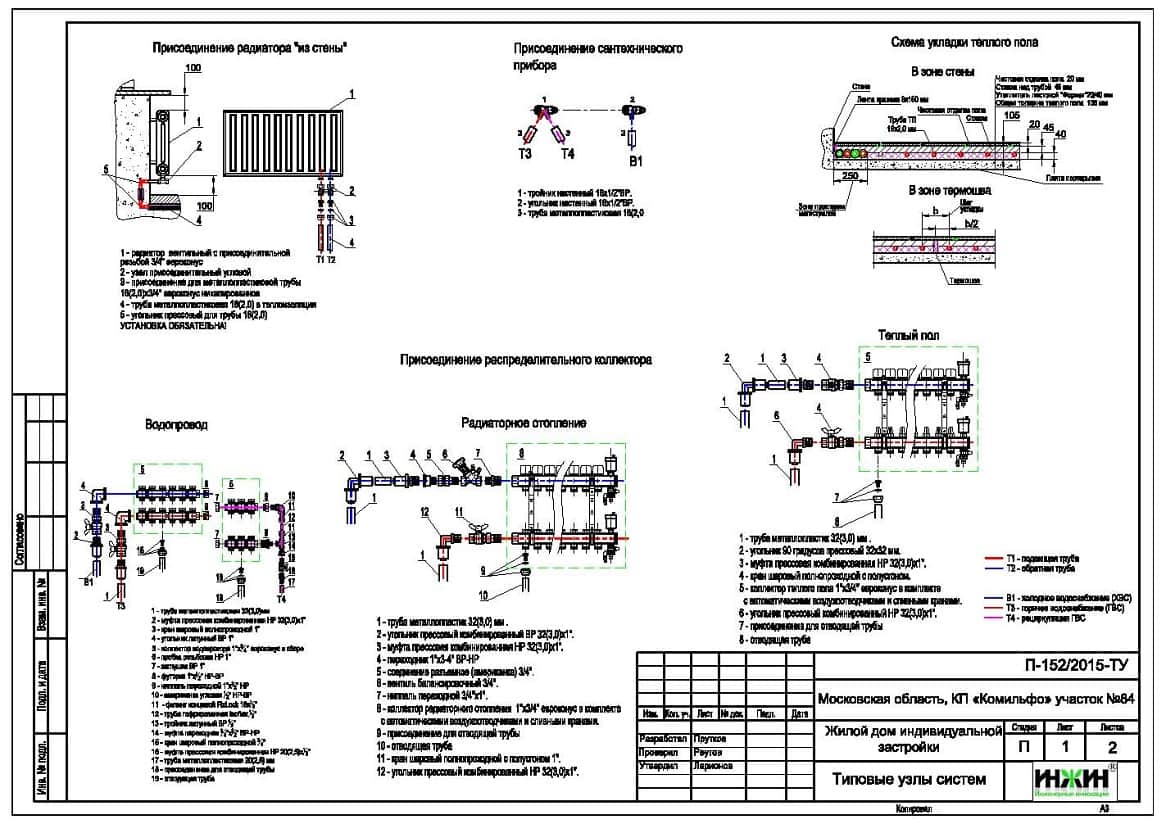

Проект отопления   Проект водоснабжения   Типовые узлы отопления

Водяной теплый пол.

     o Водяной теплый пол в доме спроектирован на площади 62 м.кв.;
     o Теплоснабжение теплого пола запроектировано отдельным контуром котельной. Трубопроводы теплого пола - сшитый полиэтилен Valtec;
     o Основание теплого пола – маты из ламинированного пенополистирола «Формат FT40/20L»;
     o Регулирование температуры теплого пола – общее, контуром котельной.
Система водяныйх полотенцесушителей.
     Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды (ГВС). Модели водяных полотенцесушителей в проекте не указывались, в тепловом расчете учитывалась теплоотдача 150 Вт от каждого полотенцесушителя.
Водоснабжение дома.
     o Схема внутреннего водоснабжения – коллекторно-лучевая, с рециркуляцией горячей воды у потребителей;
     o Трубопроводы системы водоснабжения – металлопластик Valtec;
     o Для летнего полива использован наружный кран с защитой от замерзания Meibes SEPP-Eis;
     o Предусмотрено место для установки системы химической очистки;
     o Коллекторы водоснабжения Valtec.
Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – раструбные, Синикон.

     Монтаж системы отопления, водоснабжения, канализации дома площадью 136 м.кв.
По этому проекту выполнен монтаж отопления, водоснабжения и канализации

Для этого дома разработан проект электрики
