Проект отопления, водоснабжения и канализации: выполнен 28.12.2015
Объект: частный дом площадью 136 кв.м. в дер. Юрьевка Клинского района Московской области
Вариант отопления: «Комфортный»
Стоимость проекта: 22 500 руб. (проект котельной – бесплатно)
Состав проекта:
     1. Пояснительная записка. Общие данные
     2. Теплотехнический расчет здания (расчет отопления).
     3. Тепломеханическая схема котельной с размещением оборудования.
     4. Комплект чертежей радиаторного отопления.
     5. Комплект чертежей внутреннего водопровода и канализации.

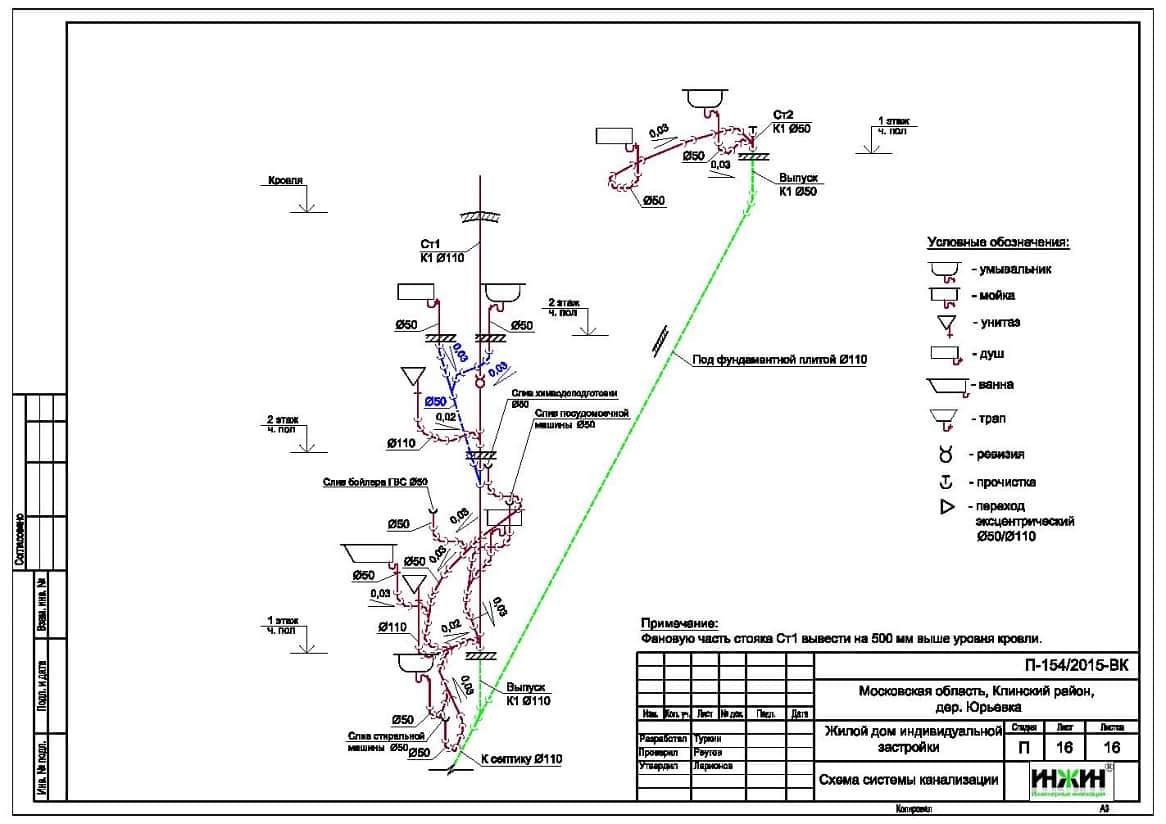

     6. Схема системы канализации (аксонометрия).
     7. Спецификация материалов и оборудования.
Объем проекта: 37 листов.

Технические решения, реализованные в проекте отопления, водоснабжения и канализации.

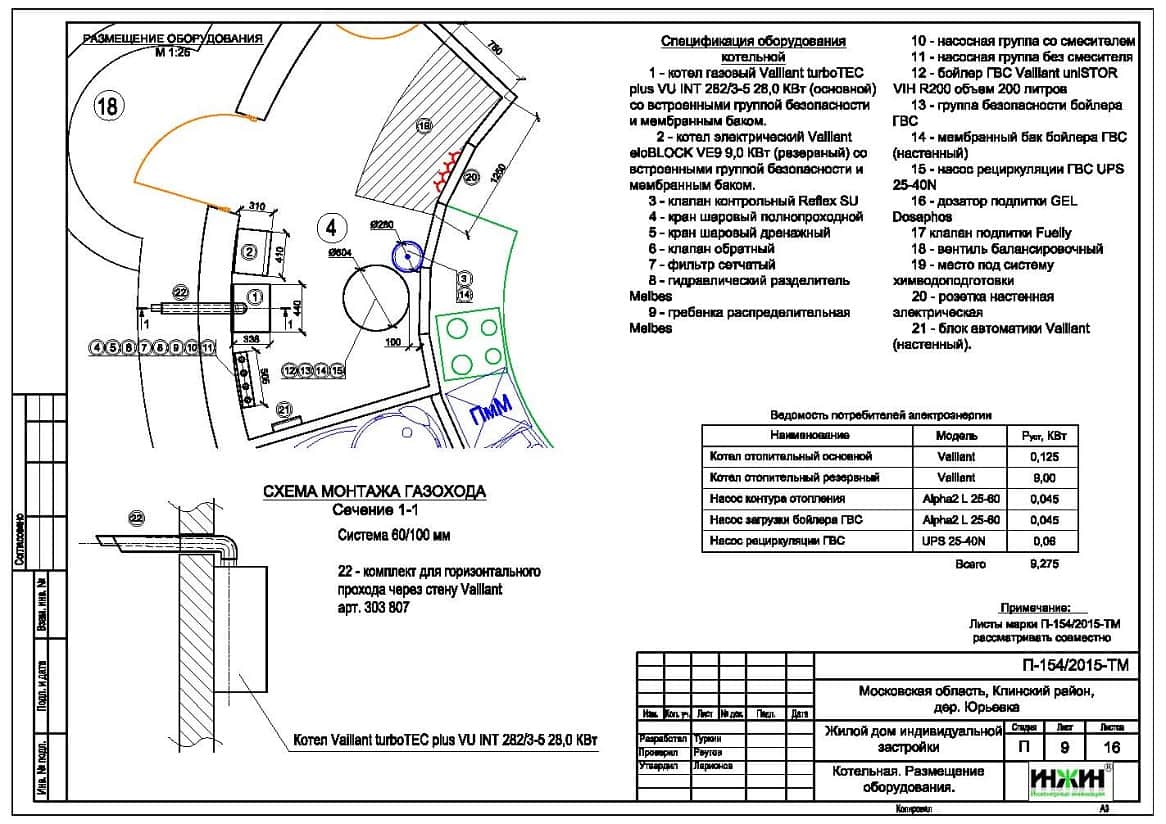

Котельная частного дома.
     o Котел основной - настенный газовый Vaillant turboTEC plus, мощностью 28 кВт;
     o Котел резервный - настенный электрический Vaillant eloBLOCK VE9, мощностью 9 кВт;
     o Контуры котельной – отопление дома и горячее водоснабжение (бойлер);
     o Приготовление горячей воды при помощи бойлера Vaillant uniSTOR VIH R 200, объемом 200 литров;
     o Расширительный бак водоснабжения Reflex объемом 18 литров;
     o Насосное оборудование Grundfos;
     o Трубы дымоходные Vaillant, коаксиальные, в исполнении «через стену»;
     o Распределительный коллектор с насосно-смесительными узлами Meibes, Поколение 8;
     o Автоматика котельной – выносной блок Vaillant calorMATIC 630/3.
Автоматизация отопления (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления и горячего водоснабжения.

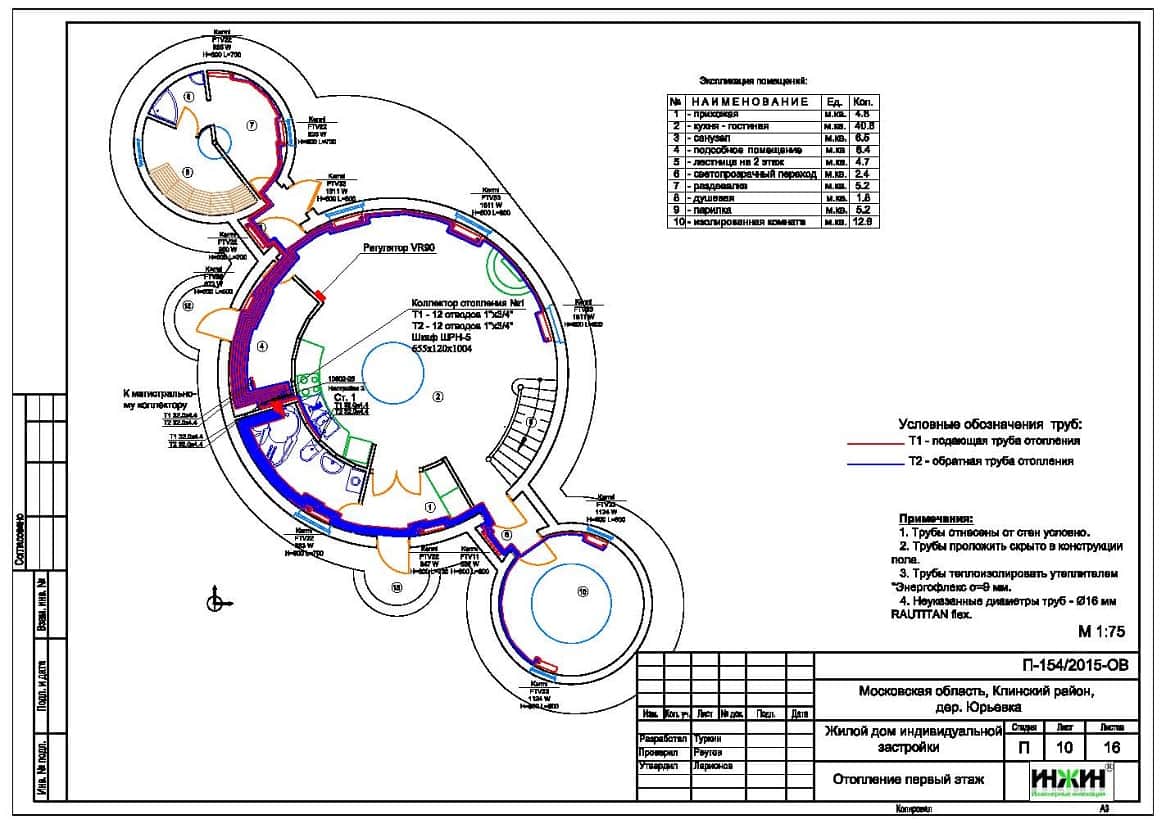

Система отопления дома.

     o Отопление дома радиаторное, использованы панельные радиаторы Kermi с нижней подводкой;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
     o Трубопроводы отопления – сшитый полиэтилен Rehau RAUTITAN flex.
Водяной теплый пол проектом не предусматривался.
Водяные полотенцесушители.
     Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды. Модели полотенцесушителей в проекте не указывались, в тепловом расчете учитывалась теплоотдача 150 Вт от каждого полотенцесушителя.

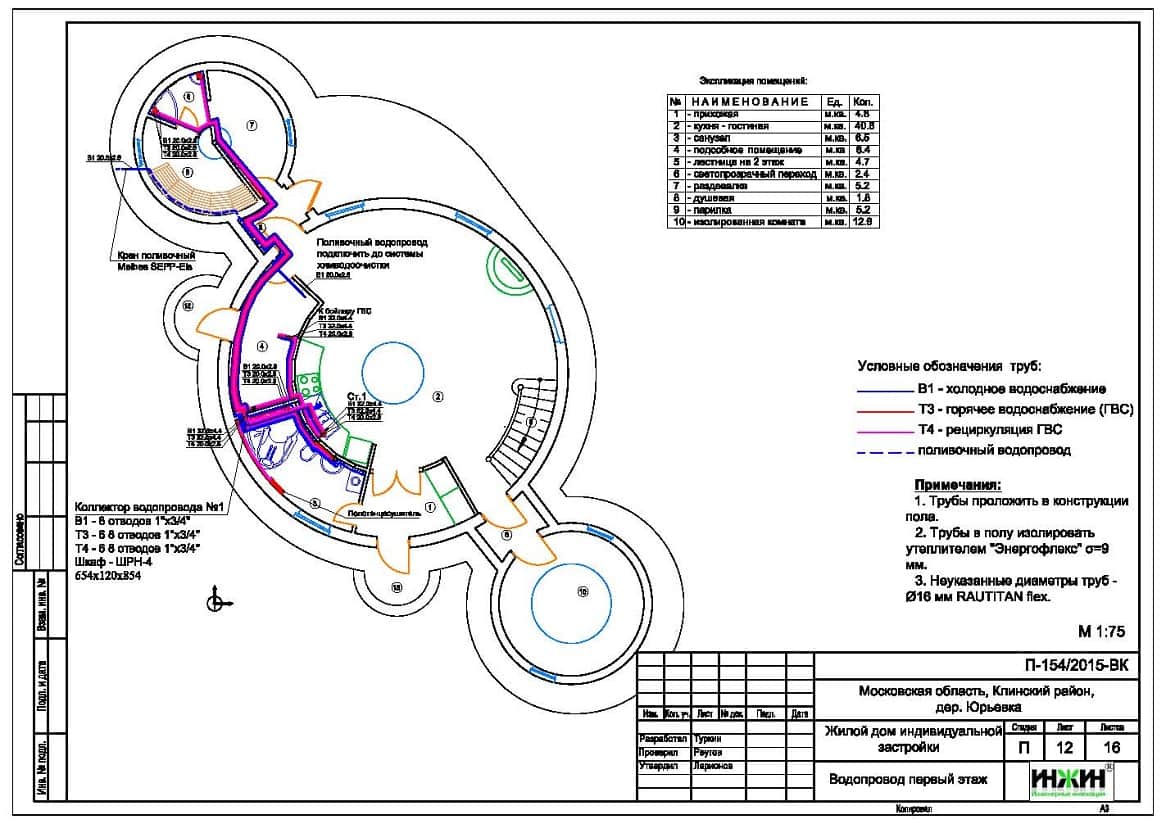

Водоснабжене дома.

     o Схема внутреннего водоснабжения – коллекторно-лучевая, с рециркуляцией горячей воды у потребителей;
     o Трубопроводы системы водоснабжения – сшитый полиэтилен Rehau RAUTITAN flex;
     o Для летнего полива использован наружный кран с защитой от замерзания Meibes SEPP-Eis;
     o Предусмотрено место для установки системы химической очистки;
     o Коллекторы водоснабжения Valtec.

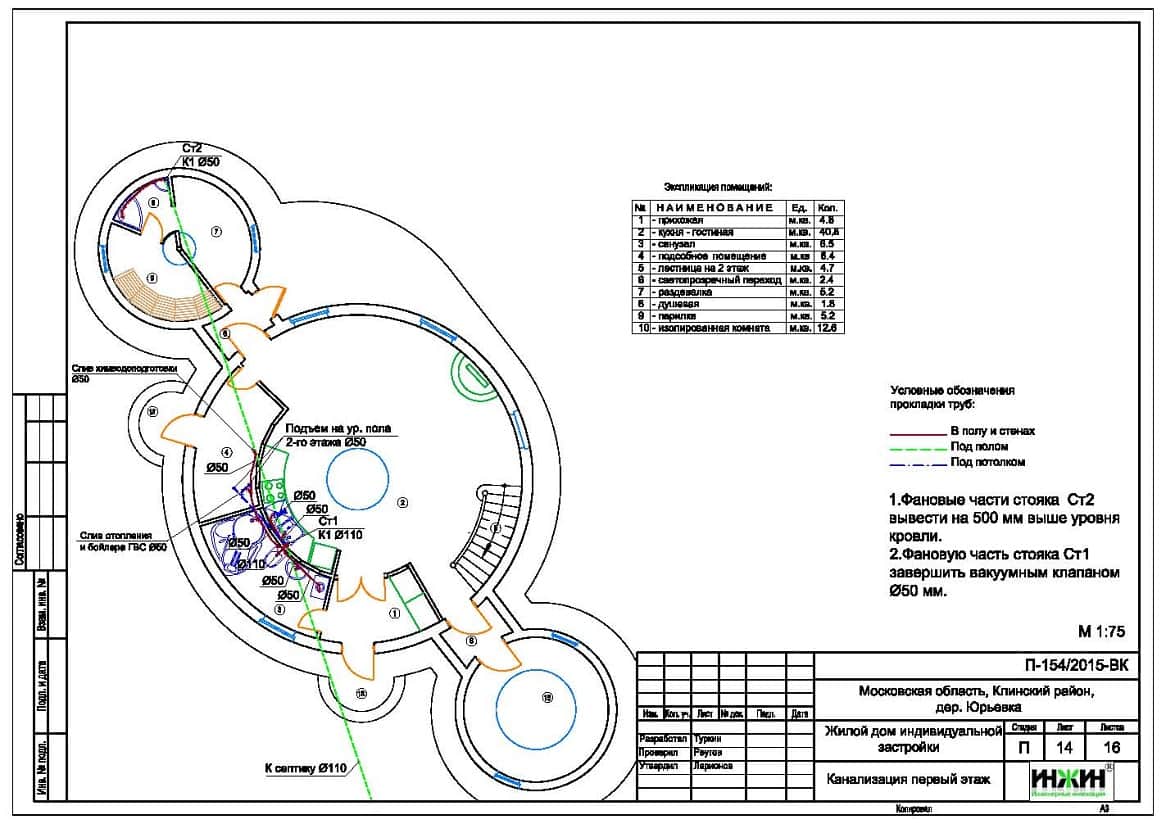

Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – раструбные, Синикон.
