Проект отопления, водоснабжения и канализации: выполнен 05.02.2016
Объект: таунхаус площадью 212 кв.м. в КП "Апрелевка Парк" Московской области
Вариант отопления: «Комфортный»
Стоимость проекта: 37 400 руб. (проект котельной – бесплатно)
Состав проекта:
     1. Пояснительная записка. Общие данные
     2. Теплотехнический расчет таунхауса (расчет отопления).
     3. Тепломеханическая схема котельной с размещением оборудования.
     4. Комплект чертежей радиаторного отопления.
     5. Комплект чертежей водяного теплого пола.
     6. Комплект чертежей внутреннего водопровода и канализации.
     7. Схема системы канализации (аксонометрия).
     8. Спецификация материалов и оборудования.
Объем проекта: 44 листа.

Технические решения, реализованные в проекте котельной, отопления, водоснабжения и канализации таунхауса.

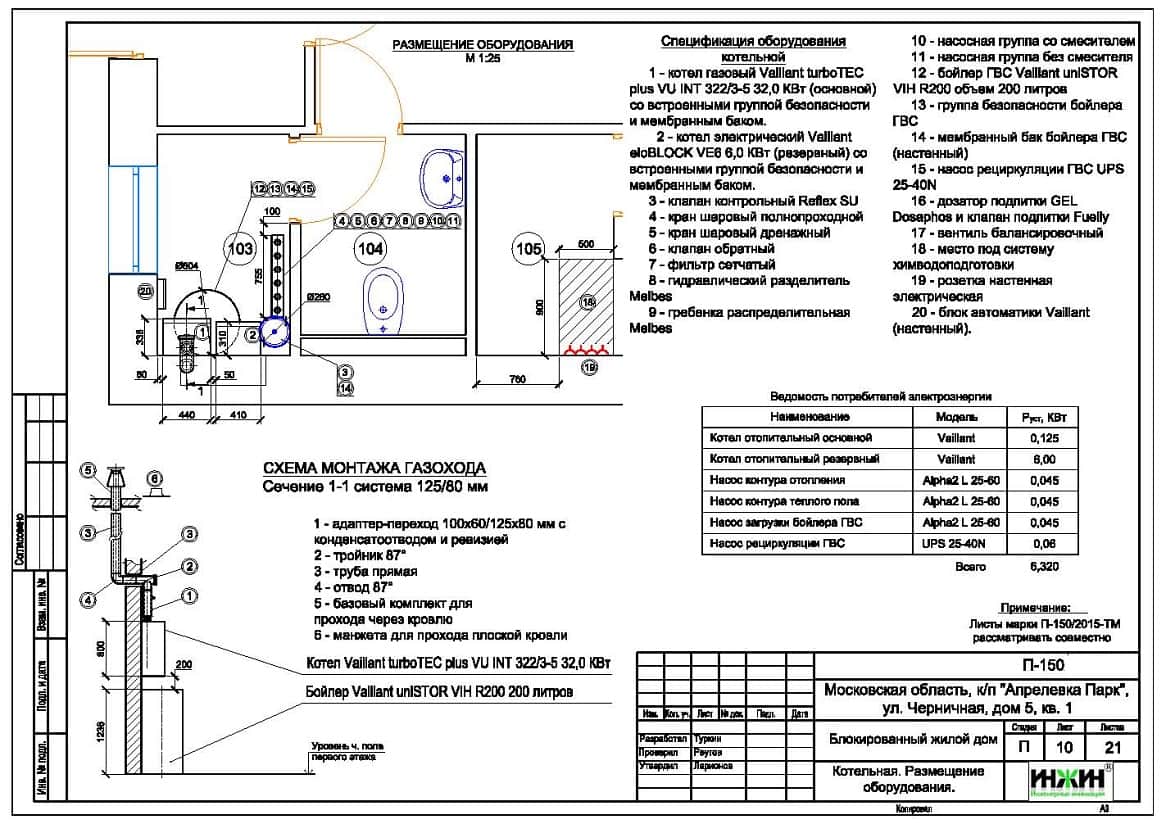

Котельная таунхауса.
     o Основной котел – настенный газовый Vaillant turboTEC plus мощностью 32 кВт;
     o Резервный котел – настенный электрический Vaillant eloBLOCK VE6 мощностью 6 кВт;
     o Контуры котельной – отопление дома, водяной теплый пол и горячее водоснабжение (бойлер);
     o Приготовление горячей воды при помощи бойлера Vaillant uniSTOR, объемом 200 литров;
     o Расширительные баки отопления и водоснабжения Reflex;
     o Насосное оборудование Grundfos;
     o Трубы дымоходные Vaillant, коаксиальные;
     o Распределительная гребенка с насосно-смесительными группами Meibes;
     o Автоматика котельной – Vaillant calorMATIC 630/3.
Автоматизация (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

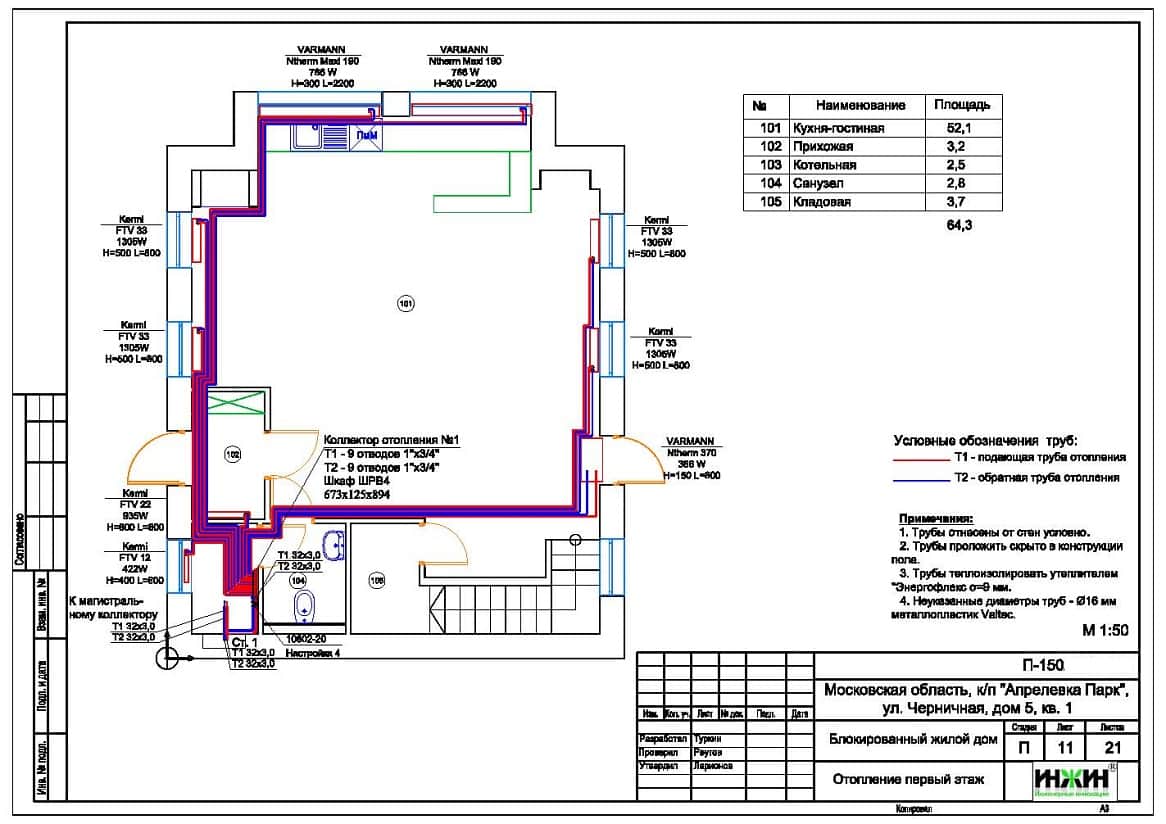

Система отопления таунхауса.

     o Отопление дома радиаторное, использованы панельные стальные радиаторы Kermi (нижнее подключение) и встроенные в пол конвекторы Varmann;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
     o Трубопроводы отопления – металлопластик Valtec;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм.

Водяной теплый пол.

     Водяной теплый пол в таунхаусе спроектирован на площади 70 м.кв., 7 петель;
     Теплоснабжение теплого пола запроектировано отдельным контуром котельной;
     Трубопроводы теплого пола - сшитый полиэтилен PEX-EVON Valtec;
     Использована коллекторная группа в сборе с расходомерами Valtec на 7 отводов;
     Основание теплого пола – маты из ламинированного пенополистирола «Формат FT40/20L».
     Регулирование температуры теплого пола – общее, контуром котельной.
Водяные полотенцесушители.
     Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды. Модели полотенцесушителей в проекте не указывались, в тепловом расчете учитывалась теплоотдача 150 Вт от каждого полотенцесушителя.

Водоснабжение таунхауса.

     o Схема внутреннего водоснабжения – коллекторно-лучевая, с рециркуляцией горячей воды у потребителей;
     o Трубопроводы системы водоснабжения – металлопластик Valtec;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм;
     o Коллекторы водоснабжения Valtec.
Внутренняя канализация таунхауса.
     Предусмотрен безнапорный отвод стоков от санитарно-технических приборов.
     Трубопроводы канализации – раструбные SINIKON.

В поселке "Апрелевка Парк" нашей компанией также выполнены работы:
- проект отопления, водоснабжения и канализации таунхауса площадью 210 м.кв.;
- проект электрики дома с гостевым домом общей площадью 325 м.кв.;
- проект отопления, водоснабжения и канализации двух домов общей площадью 325 м.кв.;
- монтаж отопления, водоснабжения и канализации комплекса из 2-х строений площадью 325 м.кв.
