Проект отопления, водоснабжения и канализации: выполнен 01.03.2011

Объект: загородный дом площадью 230 м.кв. с бассейном

Вариант отопления: «Базовый»

Стоимость проекта: 25 660 руб. (проект котельной бесплатно).

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления и теплого пола частного дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

6.   Спецификация оборудования.

Объем проекта: 32 листа.

Основные проектные решения, в соответствии с заданием Заказчика.

Котельная.

o  На базе настенного каскада из 2-х настенных газовых котлов Baxi Luna 3 Comfort 1.310Fi (Италия) мощностью 31 кВт каждый, с принудительным отводом дымовых газов;

o  Контуры котельной – отопление дома, теплообменник бассейна, горячее водоснабжение (контур бойлера);

o  Приготовление горячей воды для гаража при помощи бойлера Reflex, объемом 150 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – пластиковые, «через стену»;

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – встроена в котлы.

Автоматизация (вариант «Базовый»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование) – встроено в котел.

Система отопления.

o  Отопление запроектировано на базе стальных панельных конвекторов Kermi FKV  с нижним подключением;

o  Схема радиаторного отопления двухтрубная, с принудительной циркуляцией теплоносителя;

o  Запроектирована скрытая прокладка трубопроводов отопления в стяжке пола;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопластик  Valtec (Италия).

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды;

o  На всех точках подключения потребителей воды предусмотрена запорная арматура Valtec (Италия).

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).

Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома с бассейном.

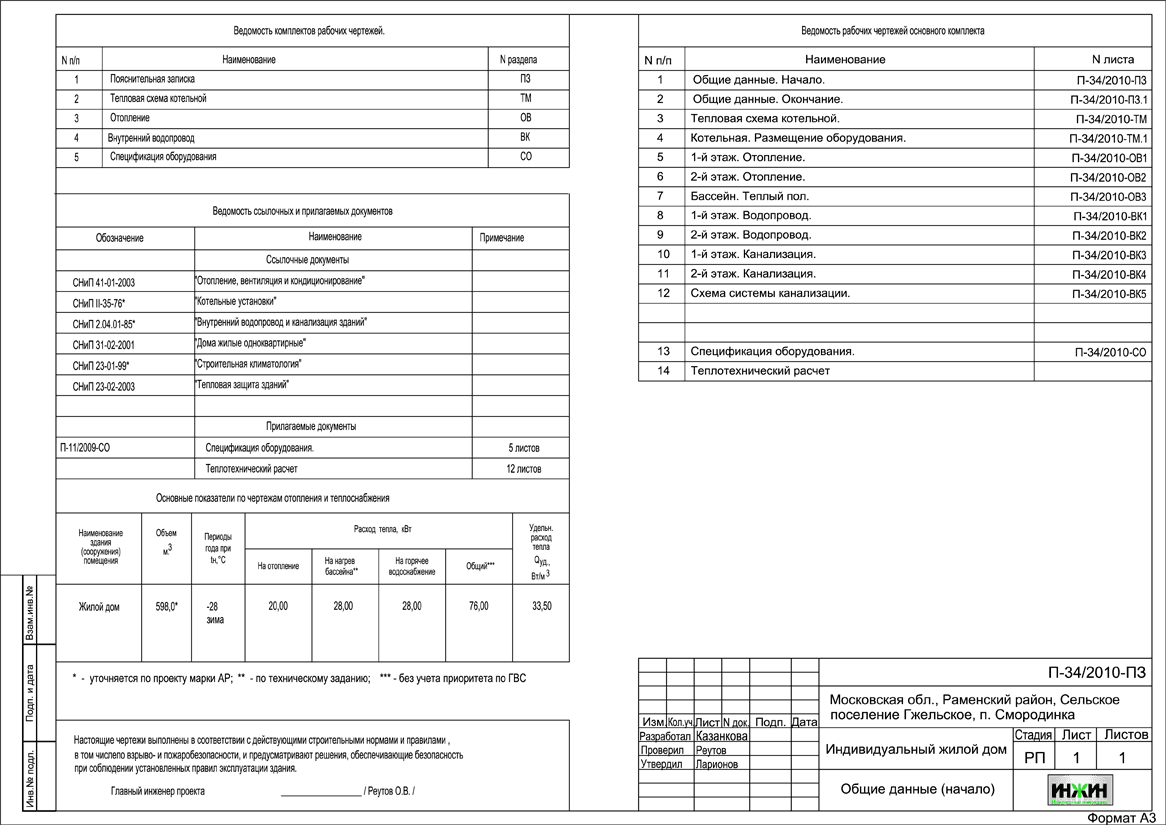

Проект отопления, водоснабжения и канализации Инж-Ин. Общие данные

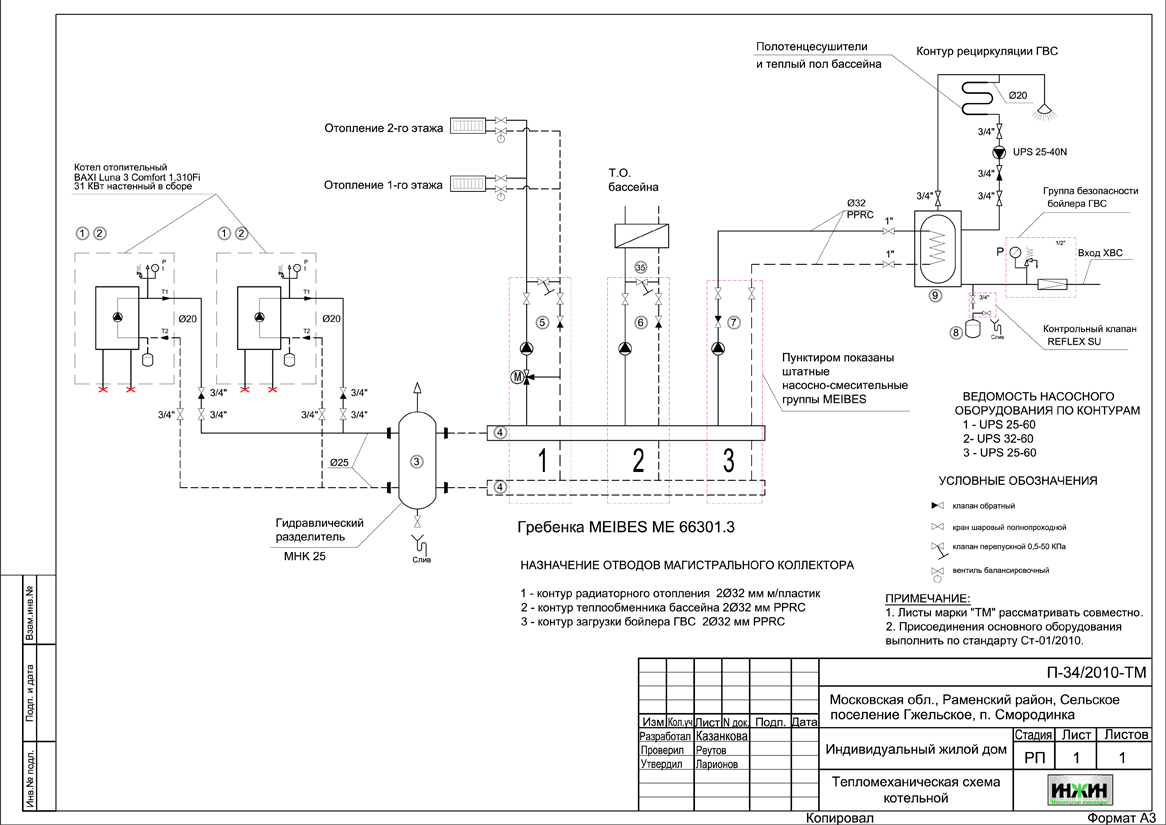

Проект отопления, водоснабжения и канализации загородного дома. Тепломеханическая схема котельной

Проект котельной Инж-Ин. Схема размещения оборудования котельной

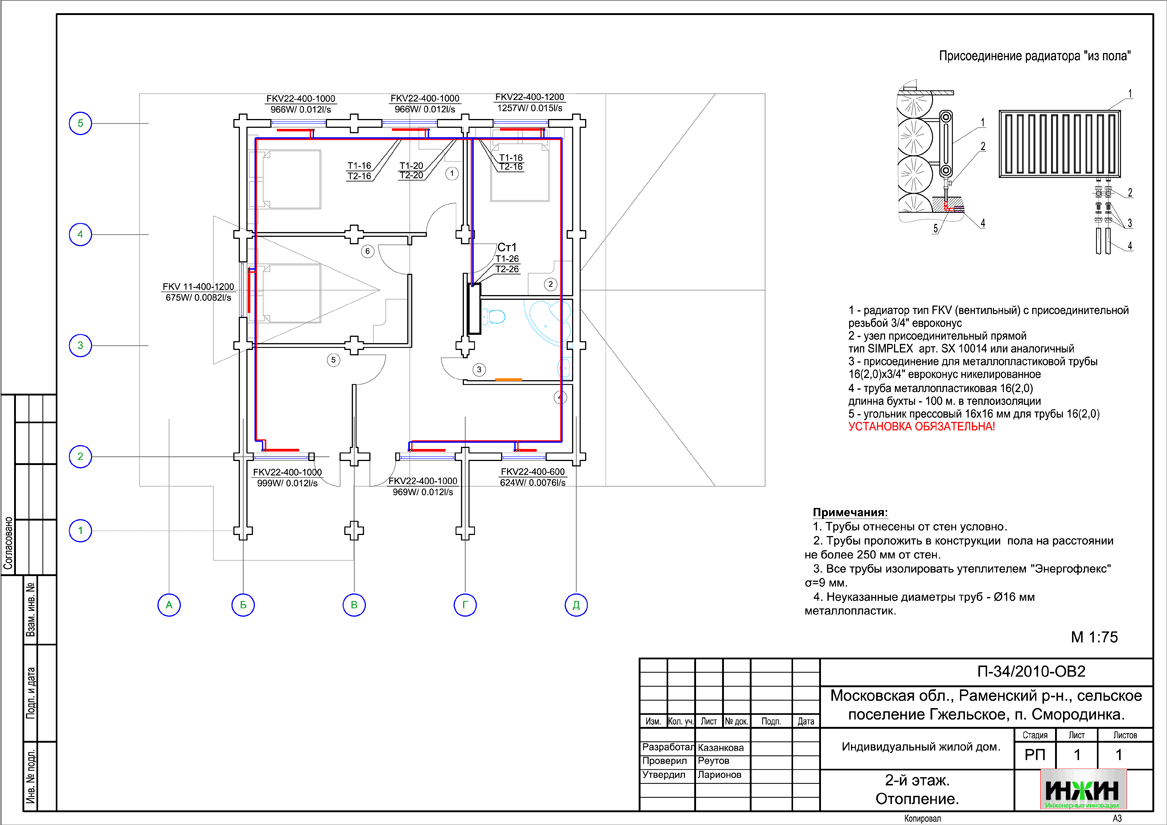

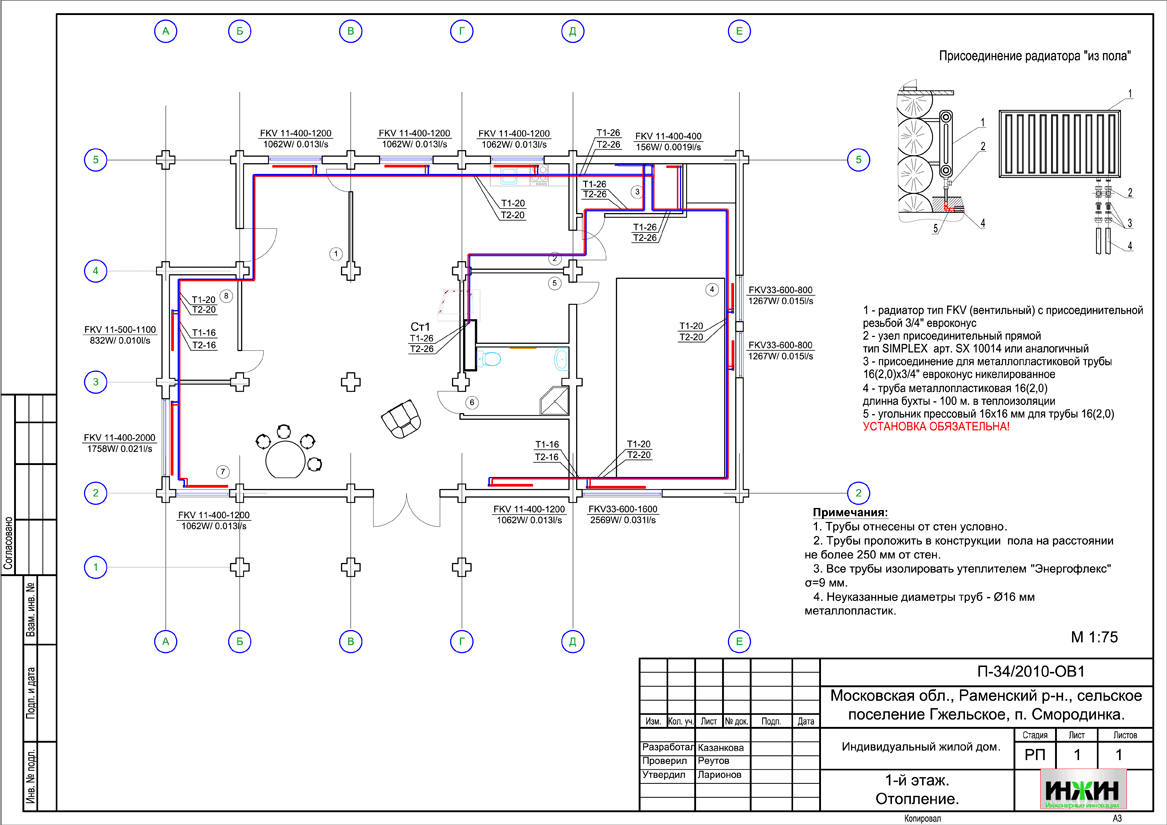

Проект отопления частного дома, разработанный Инж-Ин. Отопление первого этажа

Проект отопления Инж-Ин. Отопление второго этажа

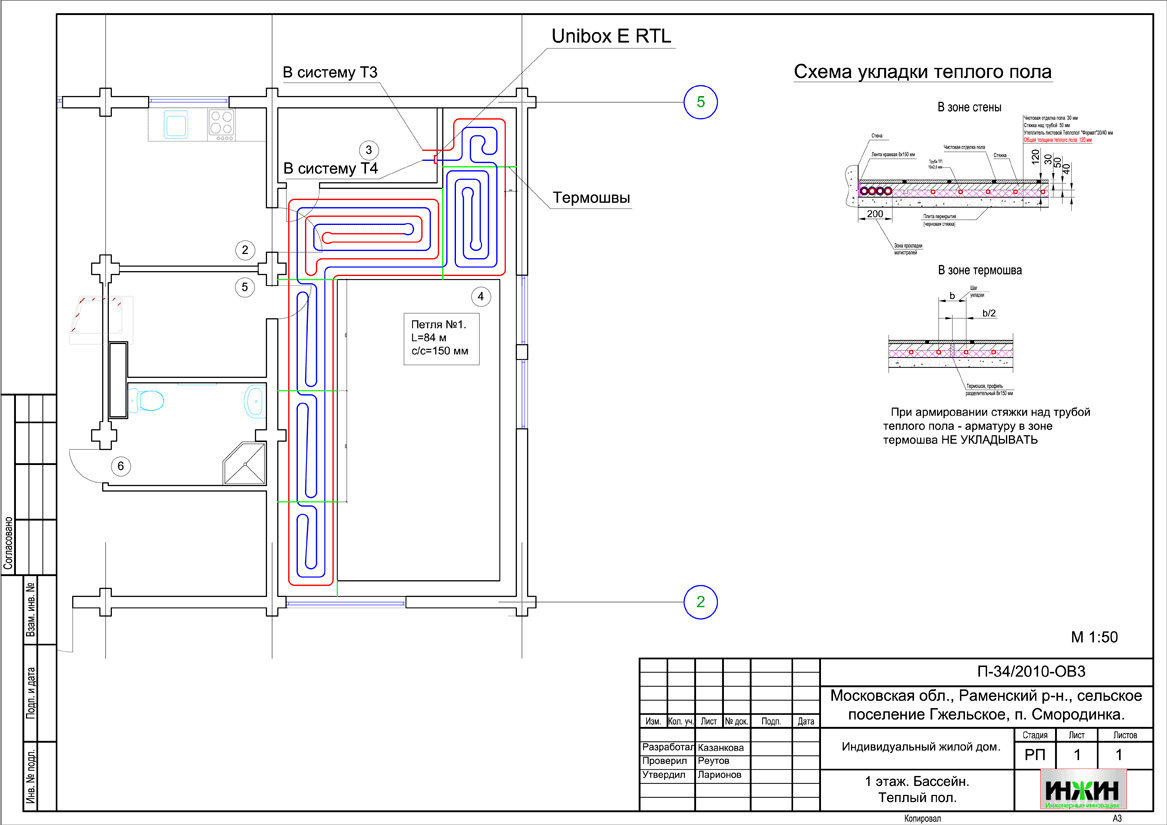

Проект отопления Инж-Ин. Теплый пол бассейна загородного дома

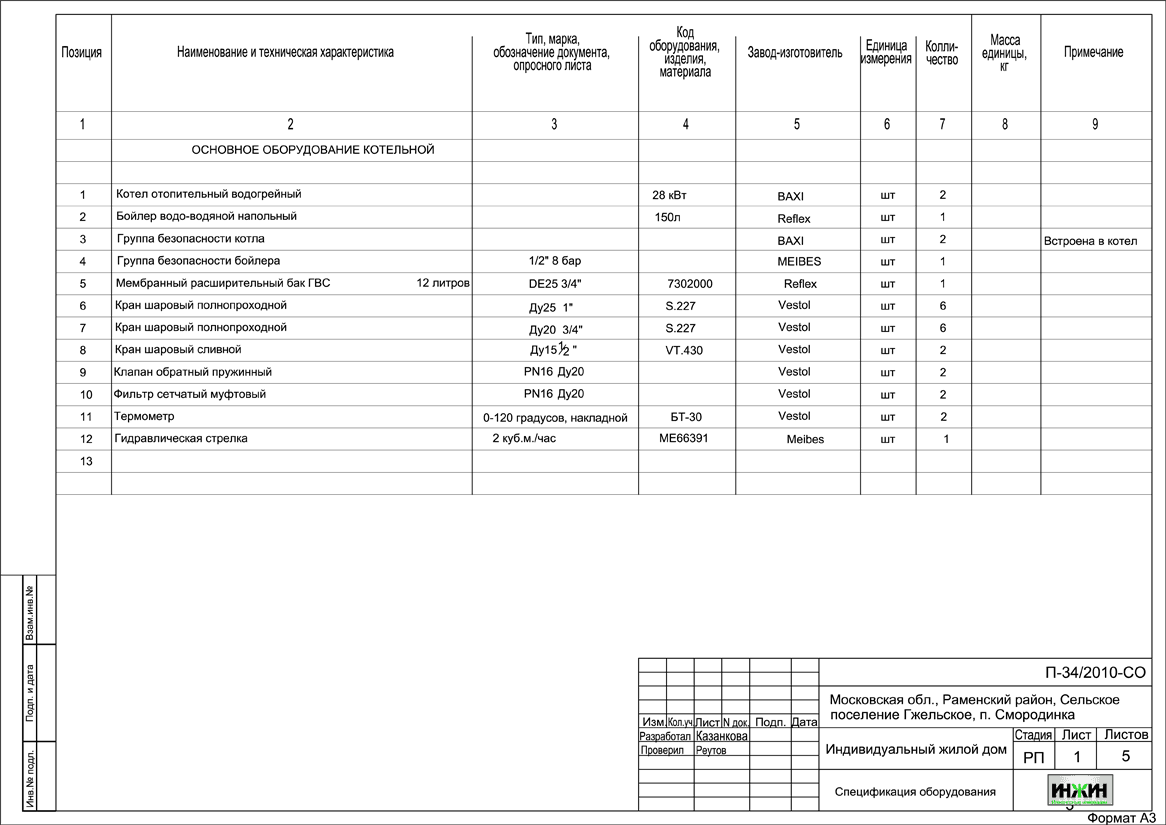

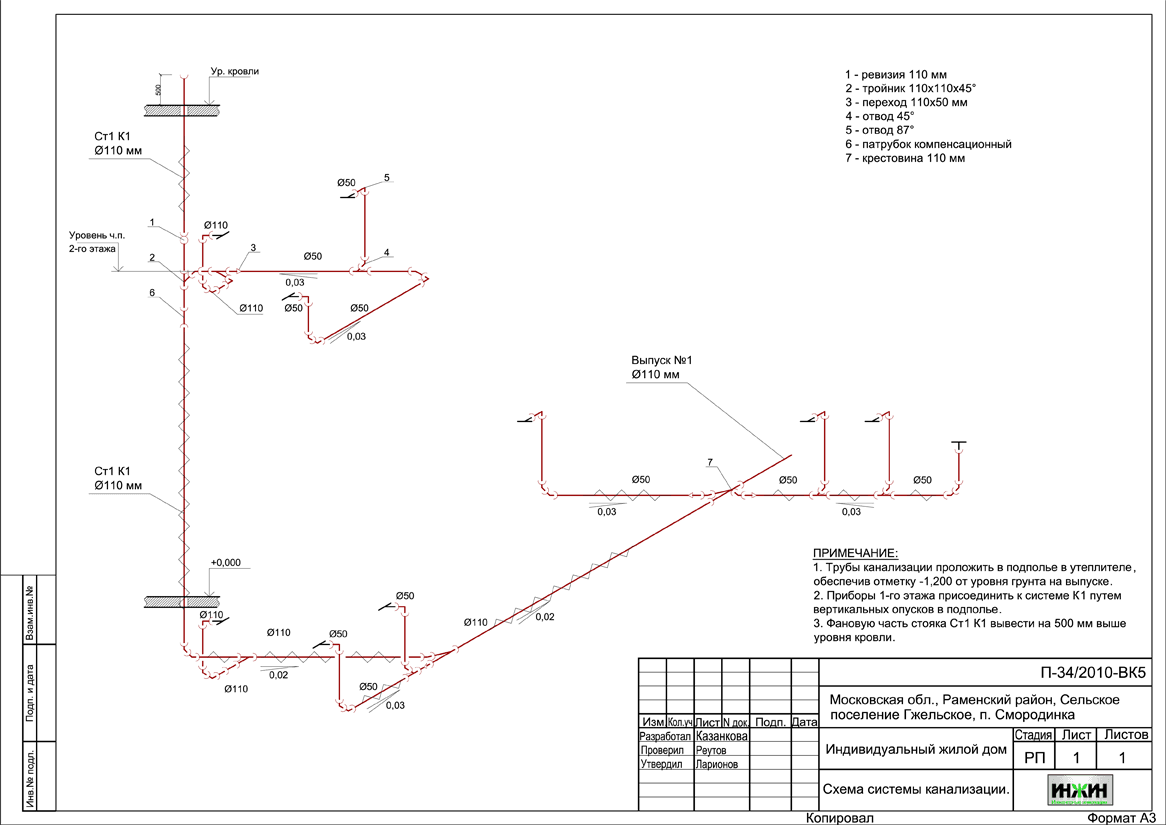

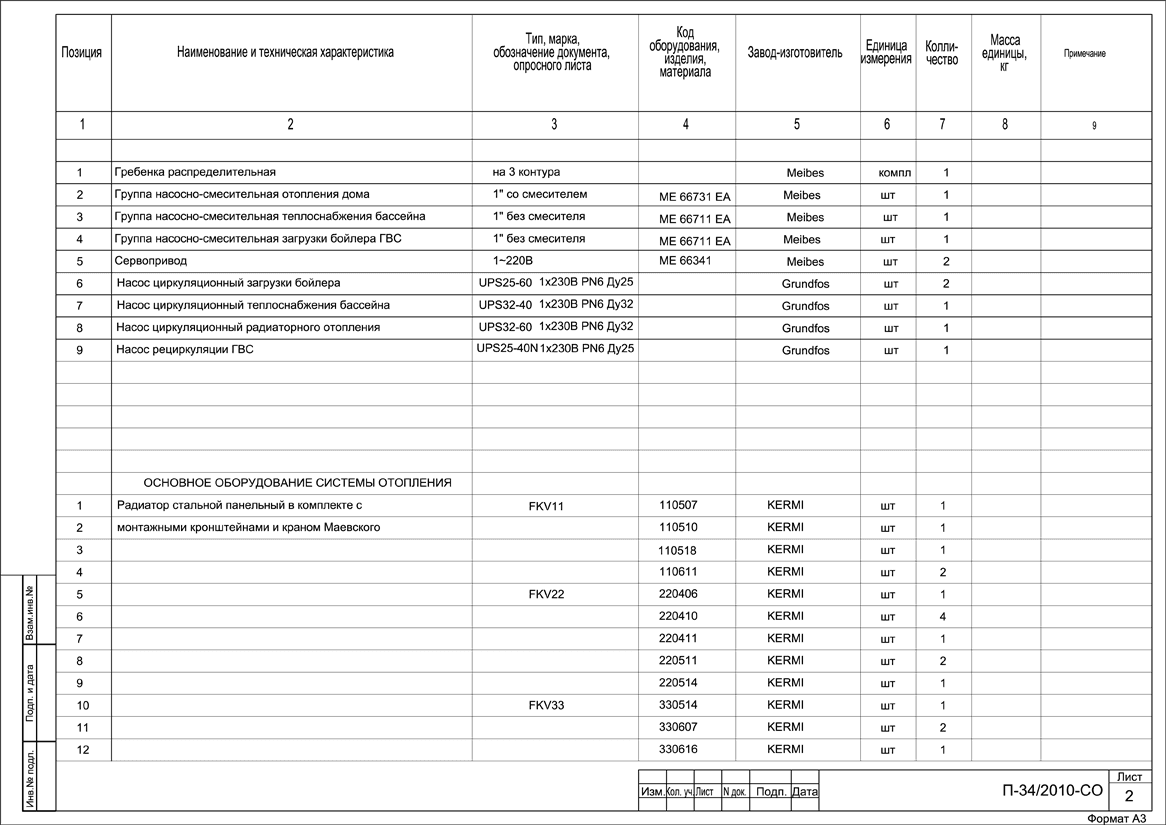

Проект внутренней канализации, разработанный Инж-Ин. Аксонометрическая схема Проект отопления, разработанный Инж-Ин. Спецификация оборудования Проект отопления, разработанный Инж-Ин. Спецификация оборудования
