Проект отопления, водоснабжения и канализации: выполнен 24.12.2010

Объект: жилой дом площадью 163  кв.м.

Вариант отопления: «Комфортный»

Стоимость проекта: 17 930 руб. (проект котельной – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления и теплого пола жилого дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

6.   Спецификация оборудования.

Объем проекта: 32 листа.

Основные проектные решения, в соответствии с заданием Заказчика.

Котельная.

o  На базе напольного чугунного котла Vaillant atmoVIT VK INT 414 (Германия) мощностью 41 кВт с атмосферной газовой горелкой;

o  Контуры котельной – отопление дома, горячее водоснабжение;

o  Приготовление горячей воды при помощи бойлера Reflex SF200, объемом 200 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные из нержавеющей стали ROSINOX  (Россия);

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – на базе блока Vaillant VRC 420S со встроенным датчиком комнатной температуры.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры контуров отопления и горячего водоснабжения.

Система отопления.

o  Отопление дома на базе стальных панельных конвекторов Kermi FKV  с нижним подключением;

o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопластик Valtec (Италия).

Система теплых полов.

Теплые полы проектом не предусмотрены.

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды;

o  На всех точках подключения потребителей воды предусмотрена запорная арматура Valtec (Италия).

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).



Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации частного дома.

Проект отопления Инж-Ин. Общие данные

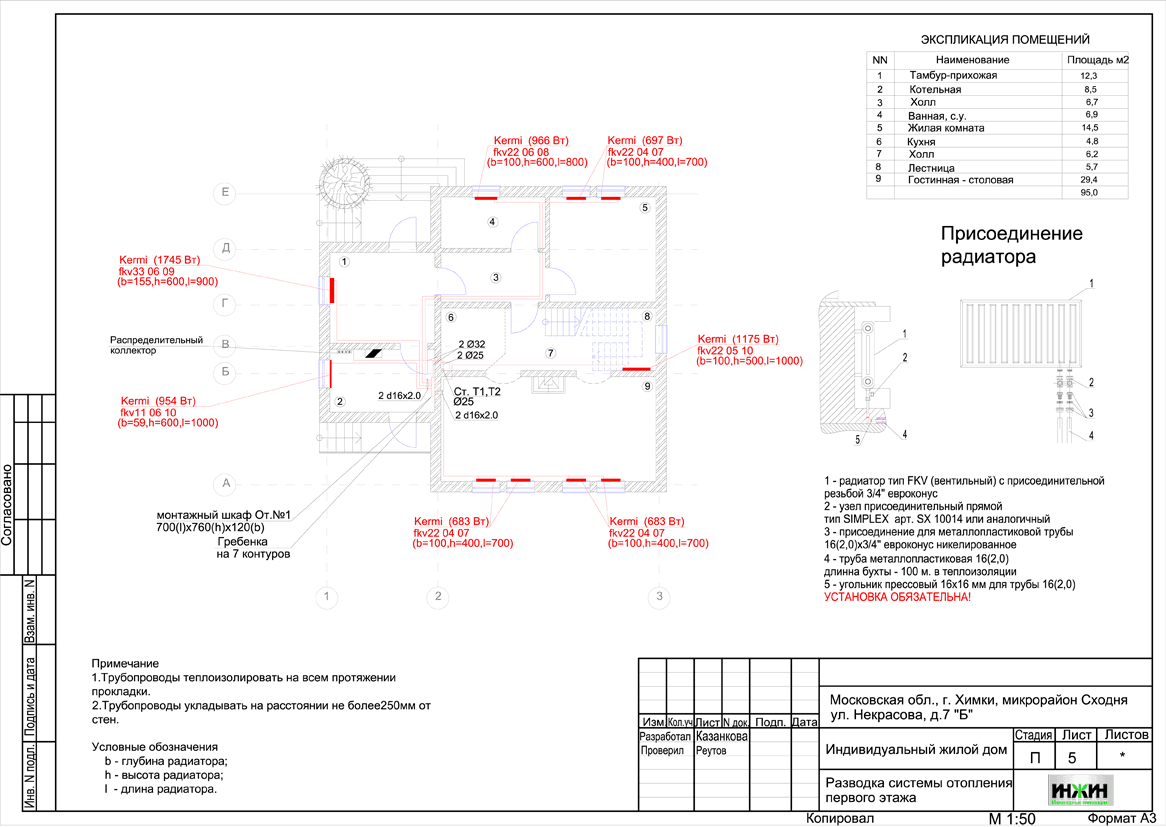

Проект отопления Инж-Ин. Рабочие чертежи системы радиаторного отопления 1-го этажа

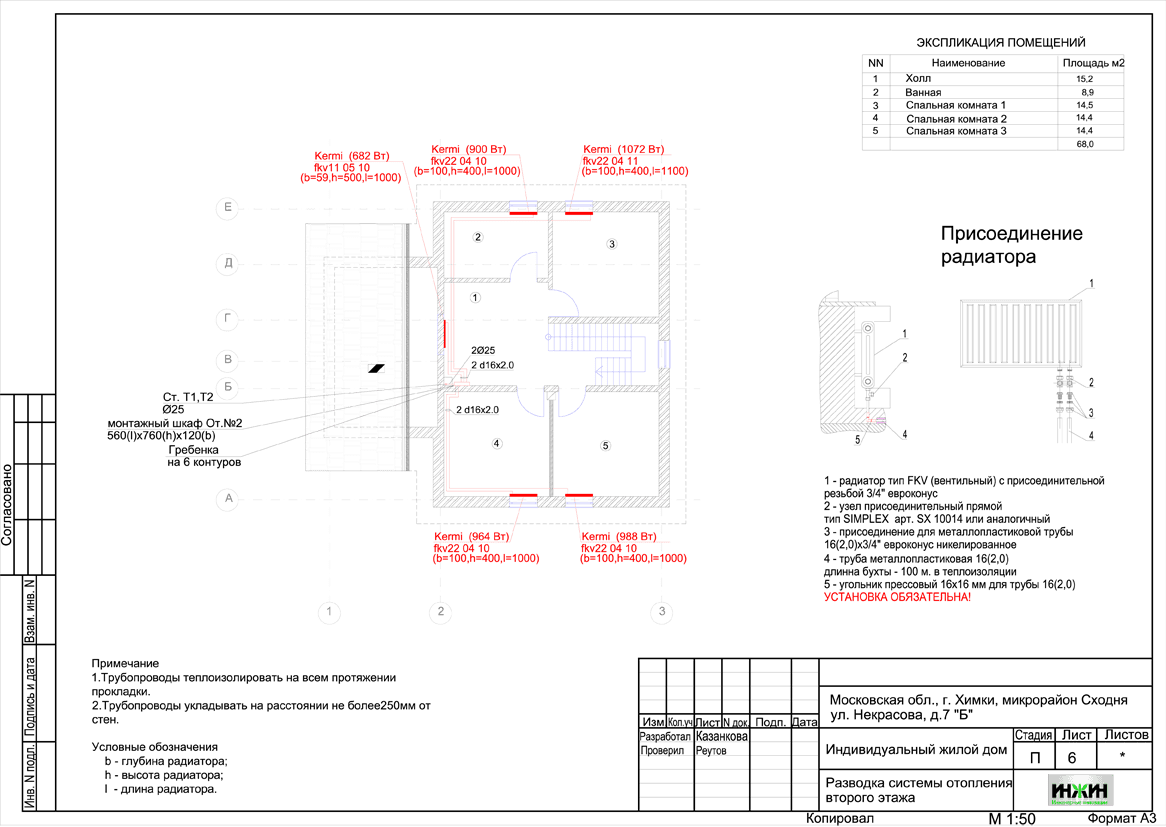

Рабочие чертежи системы радиаторного отопления 2-го этажа

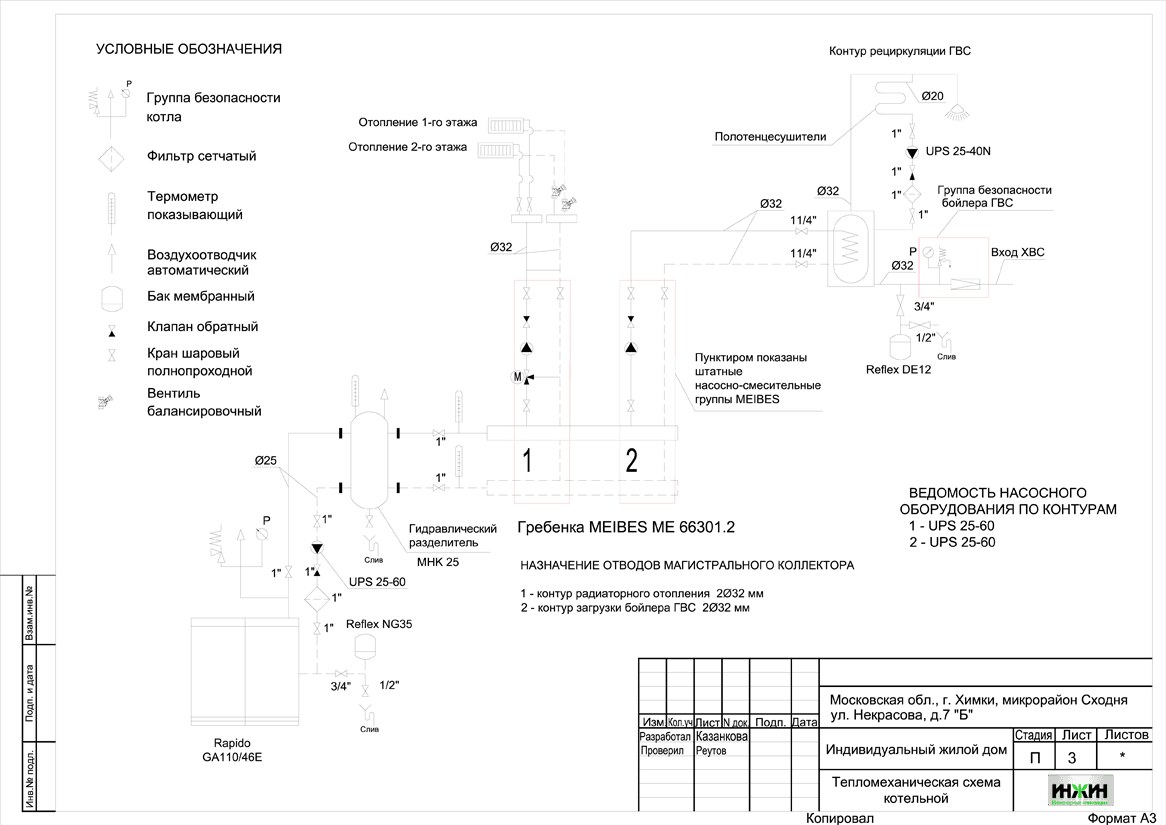

Проект отопления частного дома Инж-Ин. Размещение оборудования котельной

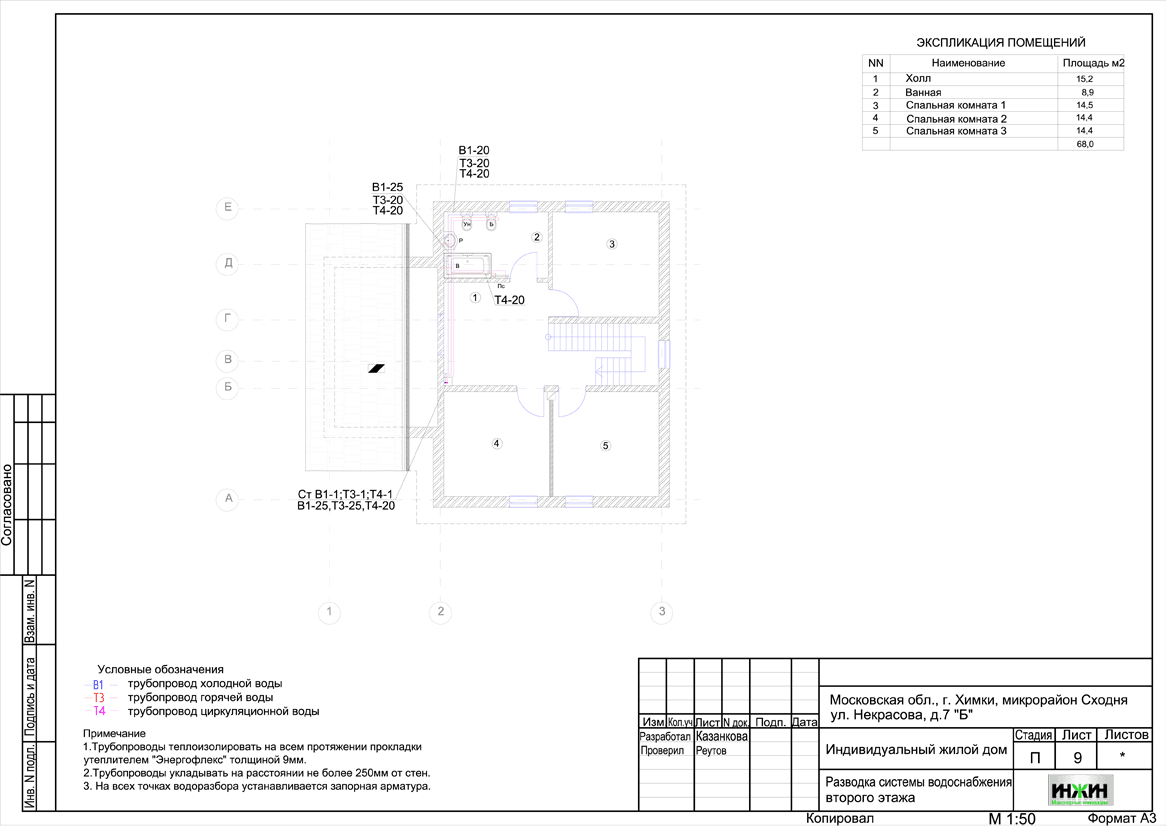

Проект водоснабжения Инж-Ин. Схема водоснабжения 2-го этажа частного дома

Проект отопления частного дома Инж-Ин. Аксонометрическая схема отопления

По этому проекту выполнен монтаж отопления, водоснабжения и канализации
