Проект отопления, водоснабжения и канализации: выполнен 29.04.2011

Объект: жилой дом площадью 330 кв.м. с баней  (планируемая постройка) в Рязанской области.

Вариант отопления: «Комфортный»

Стоимость проекта: 39 100 руб. (проект котельной – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления и теплого пола жилого дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

6.   Спецификация оборудования.

Объем проекта: 47 листов.

Основные решения проекта отопления, водоснабжения и канализации, в соответствии с заданием Заказчика.

Котельная.

o  На базе котла Buderus GE234 WS(Германия) мощностью 44 кВт с горелкой, работающей на природном газе с естественным отводом дымовых газов;

o  Контуры котельной – 4 контура теплоснабжения котельной: отопление дома, отопление бани (резервный), теплый пол, горячее водоснабжение;

o  Приготовление горячей воды при помощи бойлера Buderus Logalux SU300, объемом 300 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – Rosinox (Россия);

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – Buderus (Германия), Logamatic 4000-й серии.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры контуров отопления, теплых полов и горячего водоснабжения.

Система отопления.

o  Отопление дома на базе стальных панельных конвекторов Kermi FTV  с подключением снизу из пола;

o  Схема радиаторного отопления двухтрубная, коллекторно-лучевая с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Магистральные трубопроводы отопления – полипропилен Dizayn, OXY-PLUS (Турция), подводка к радиаторам - металлопластик Valtec (Италия).

Система теплых полов.

o  Схема теплых полов – коллекторная. Коллекторы полной заводской готовности Valtec (Италия), со встроенными регуляторами расхода и регулирующими вставками;

o  Площадь теплого пола 86 м.кв.;

o  Трубопроводы теплого пола - металлопластик Valtec (Италия);

o  Напольный утеплитель – ячеистый пенополистирол «Формат» (Россия).

Система теплоснабжения бани

o  Проектом предусмотрена резервная насосная группа для теплоснабжения планируемой постройки.

Система полотенцесушителей

o  Полотенцесушители в санузлах подключены к контуру рециркуляции ГВС;

o  Предусмотрена возможность индивидуальной ручной регулировки температуры каждого отдельного полотенцесушителя, вплоть до возможности его отключения.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – металлопластик Valtec (Италия);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды;

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия);

o  Стоки от санитарно-технических приборов цокольного этажа присоединены к выпуску канализации отдельной веткой с установкой обратного клапана.

Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации частного дома с баней  (планируемое строение).

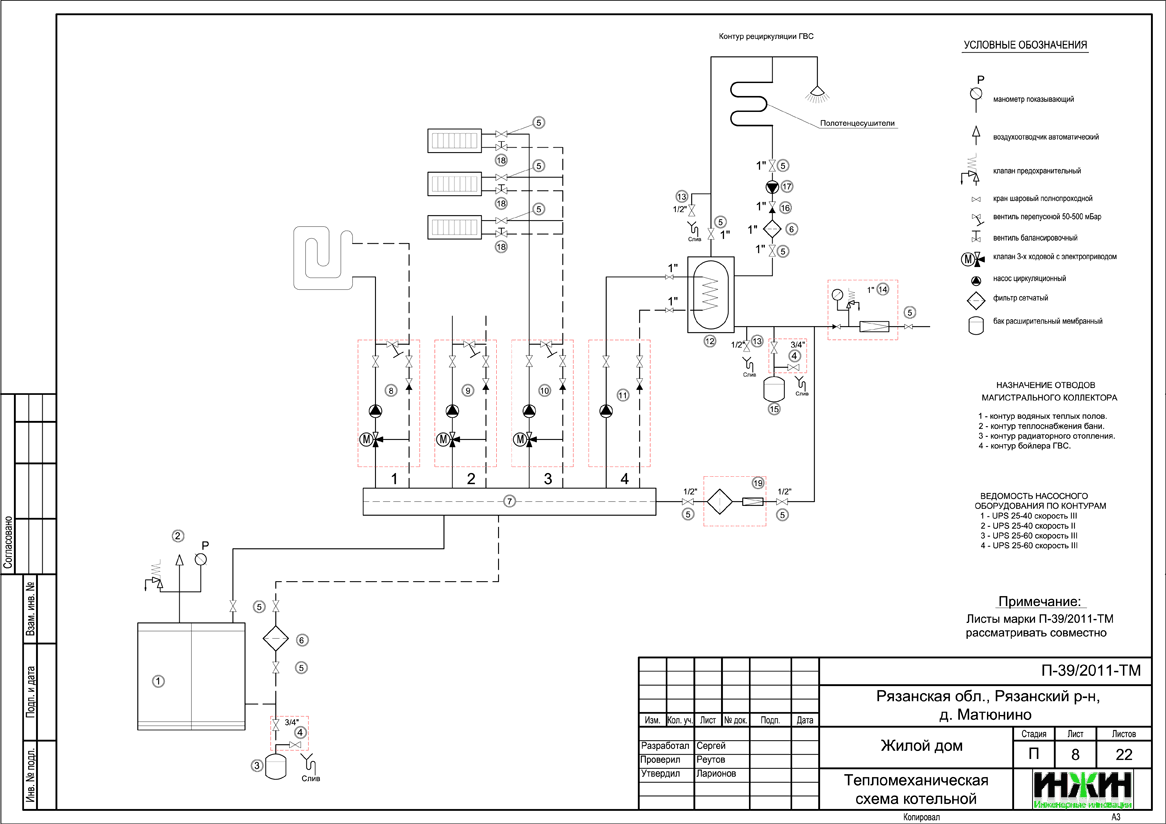

Проект отопления Инж-Ин. Тепломеханическая схема котельной

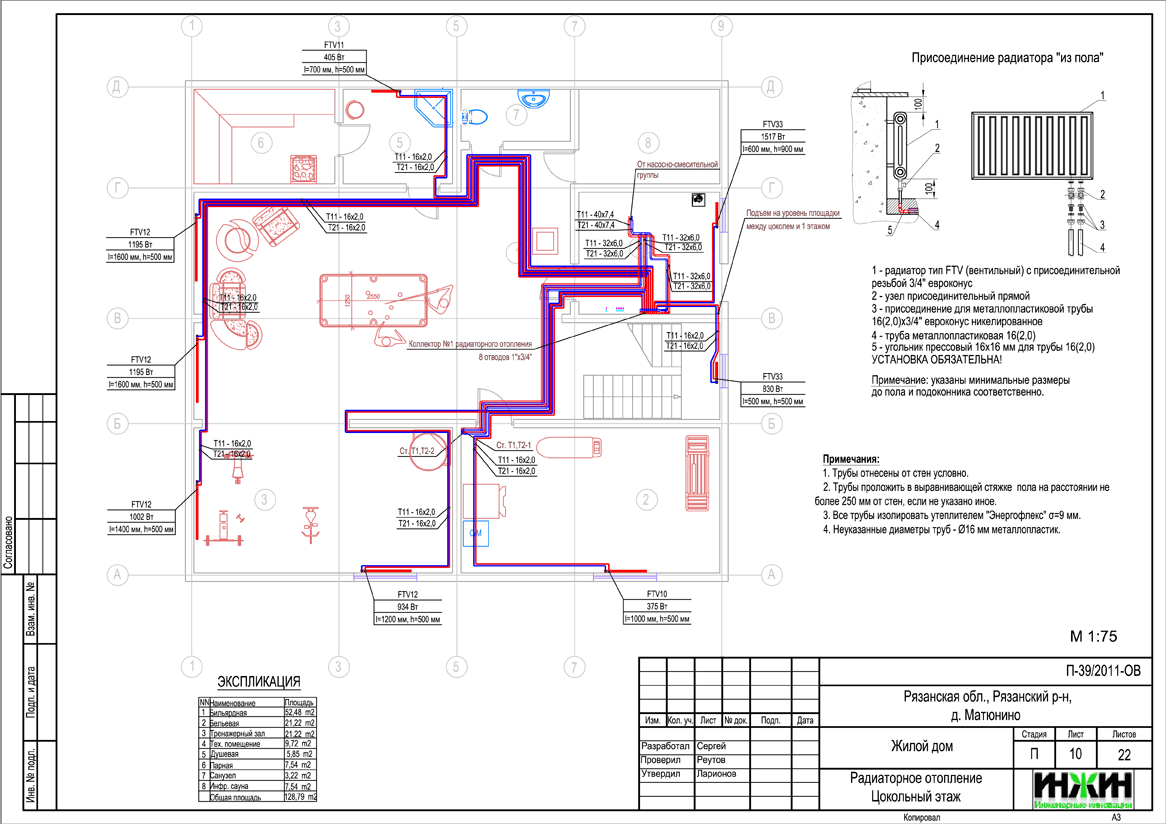

Проект отопления Инж-Ин. Рабочие чертежи системы радиаторного цокольного этажа

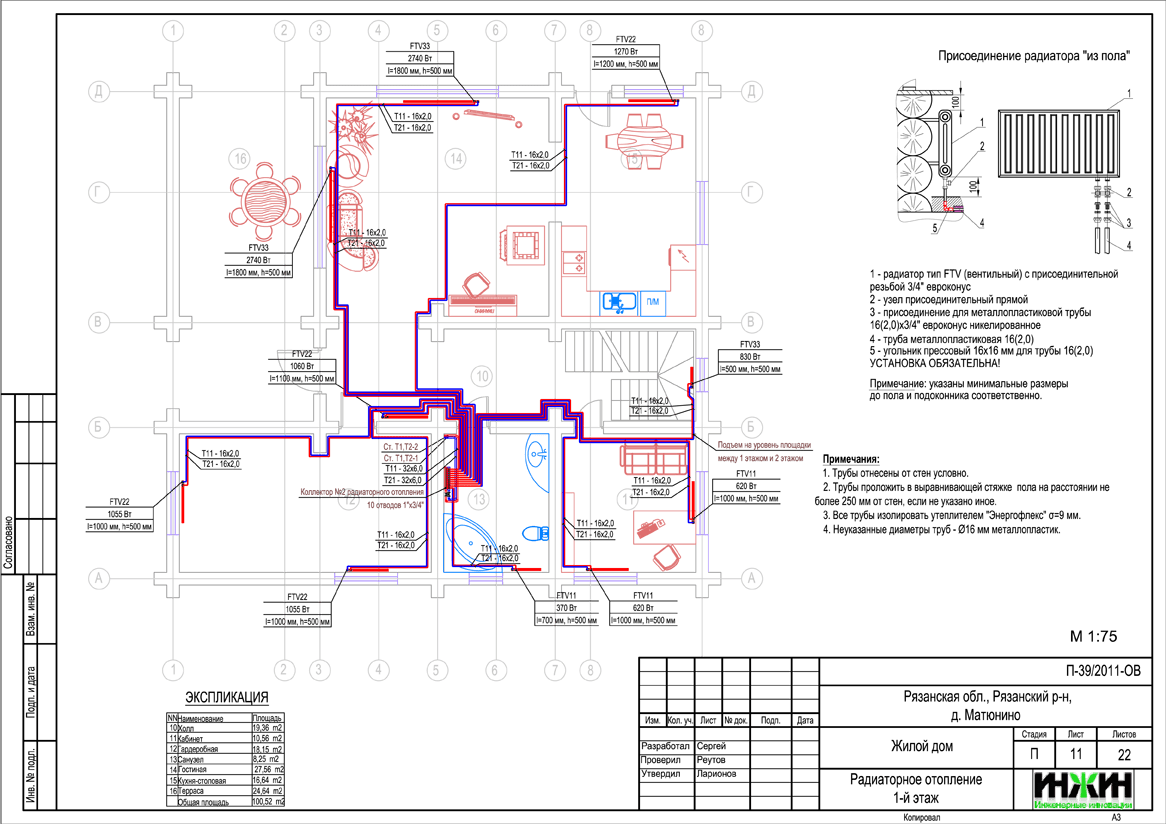

Рабочие чертежи системы радиаторного отопления 1-го этажа

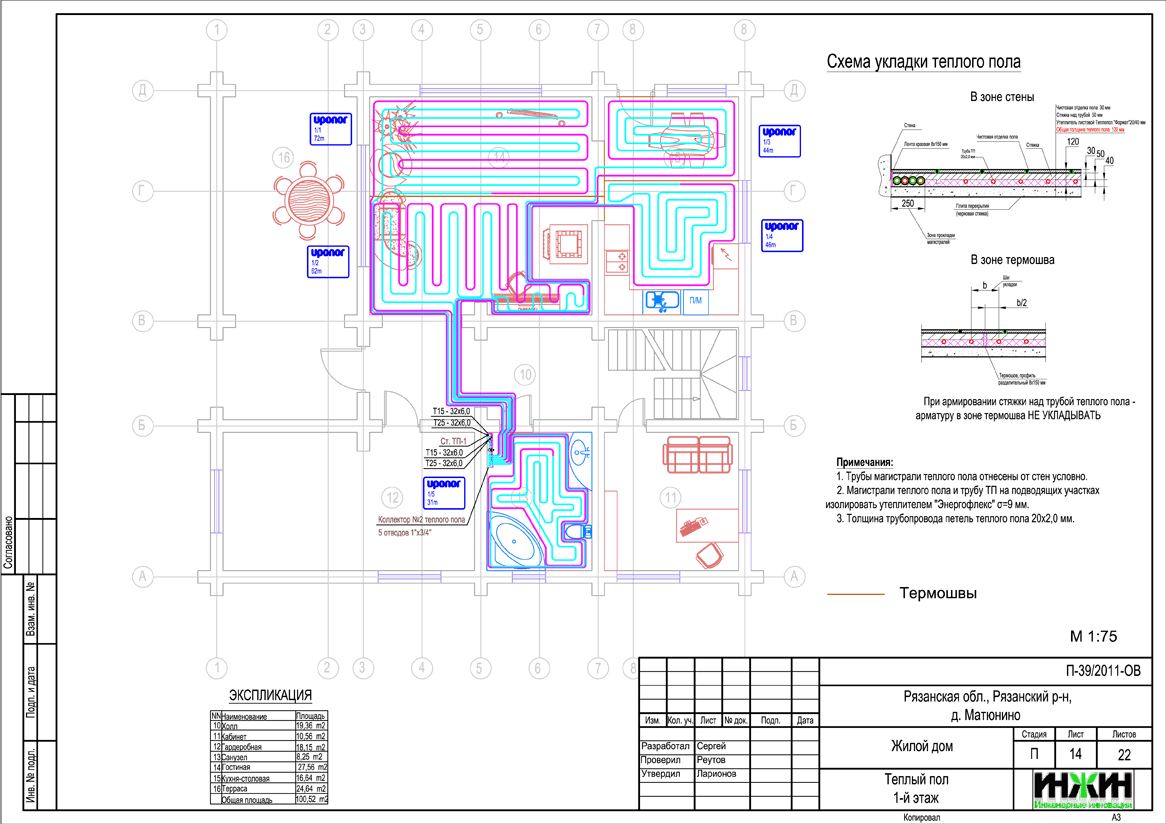

Проект отопления частного дома Инж-Ин. Проект водяного теплого пола

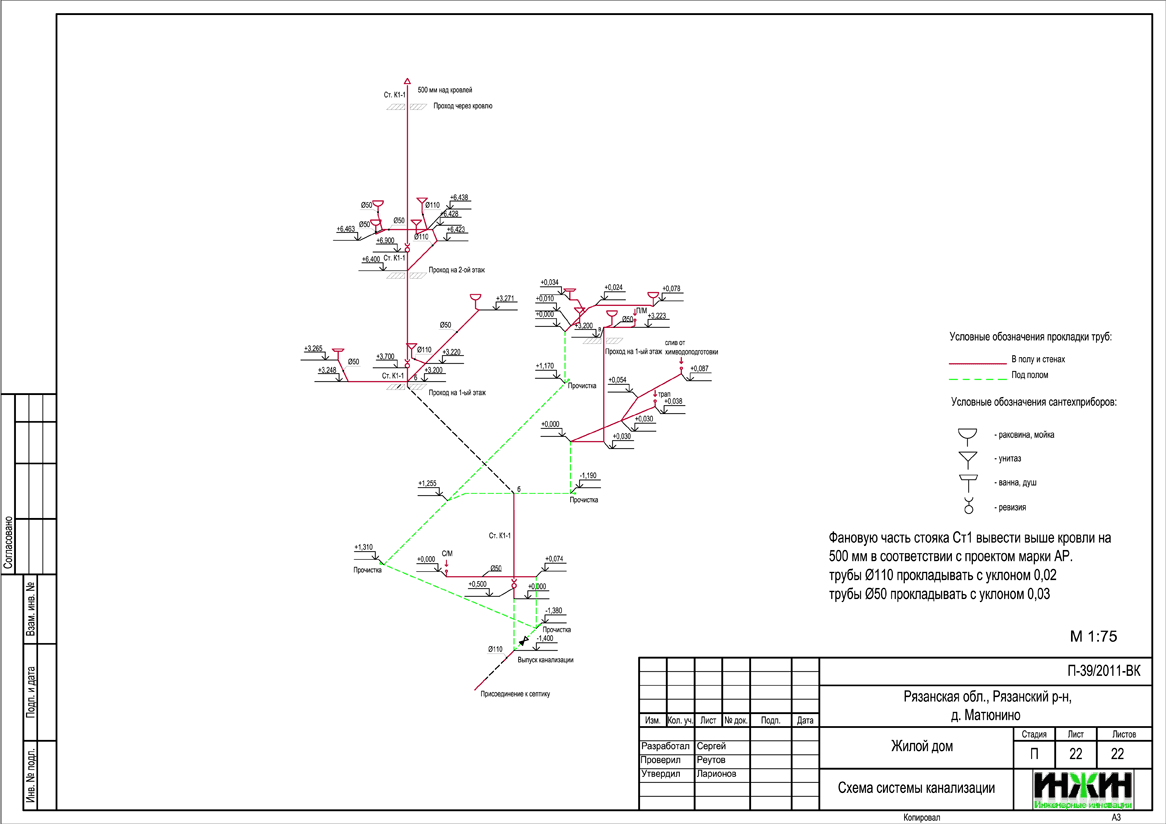

Проект водоснабжения Инж-Ин. Схема системы канализации частного дома

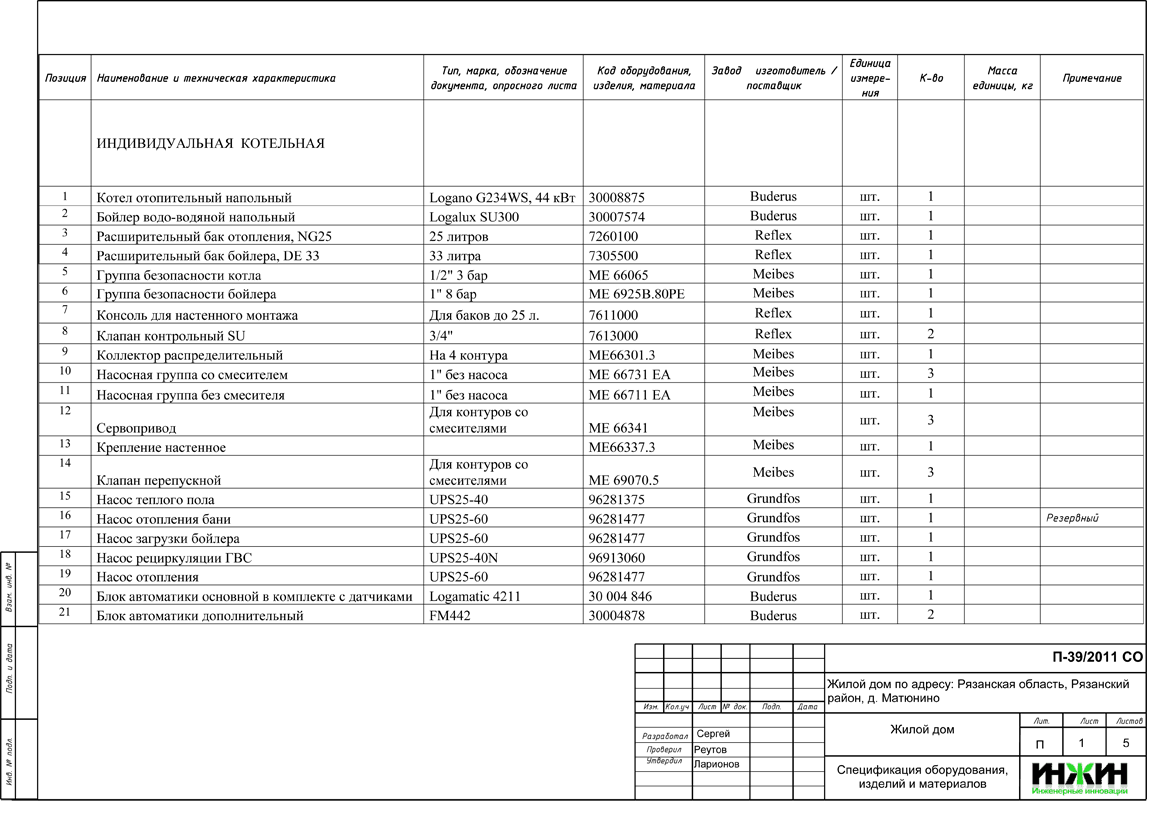

Проект отопления частного дома Инж-Ин. Спецификация основного оборудования
