Проект отопления, водоснабжения и канализации: выполнен 19.07.2011

Объект: жилой дом индивидуальной застройки площадью 289  кв.м.

Вариант отопления: «Комфортный»

Стоимость проекта: 36 150 руб. (проект котельной – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления и теплого пола жилого дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

6.   Схема системы канализации (аксонометрия).

7.   Спецификация материалов и оборудования.

Объем проекта: 44 листа.

Основные проектные решения, в соответствии с заданием Заказчика.

Котельная.

o  На базе напольного чугунного котла Viessmann Vitogas 100 F (Германия) мощностью 43 кВт с атмосферной газовой горелкой;

o  Контуры котельной – отопление дома, горячее водоснабжение и водяной теплый пол;

o  Приготовление горячей воды при помощи бойлера Viessmann Vitocell, объемом 200 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные из нержавеющей стали Rosinox  (Россия);

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o  Автоматика котельной – основной блок Viessmann Vitotronic 100 тип КС3, встроенный в котел, дополнительный блок (для управления контурами)  – Kromschroder Е8.0634.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления.

o  Отопление дома радиаторное, использованы стальные панельные конвекторы Kermi FTV с нижним и FKO с боковым подключением, а также стальные трубчатые дизайн-радиаторы Kermi Decor-S и Decor-V;

o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопластик Valtec (Италия).

Система теплых полов.

Теплые полы проектом предусмотрены на площади 135 м.кв., из них:

- 49 м.кв. – под заливку стяжки, на базе термопола "Формат";

- 86 м.кв. – под укладку ламината,  на базе теплораспределительных пластин Uponor.

Трубопроводы теплого пола - металлопластик Valtec (Италия).

Управление теплым полом – общее, контуром котельной.

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Для вентиляции системы канализации применен вакуумный клапан HL (Австрия);

o  Трубопроводы канализации – полипропилен Политрон (Россия).



Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома в г.Химки.

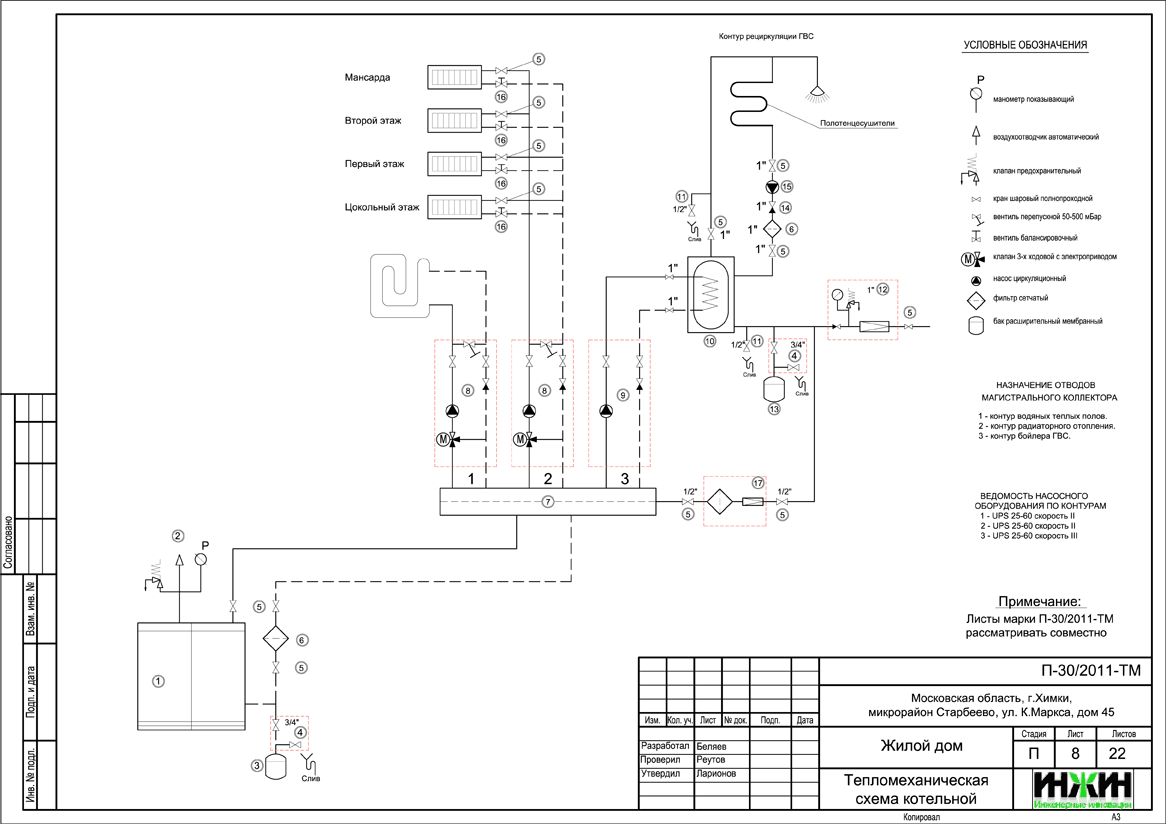

Проект отопления Инж-Ин. Тепломеханическая схема котельной

Проект отопления Инж-Ин. Схема размещения оборудования котельной

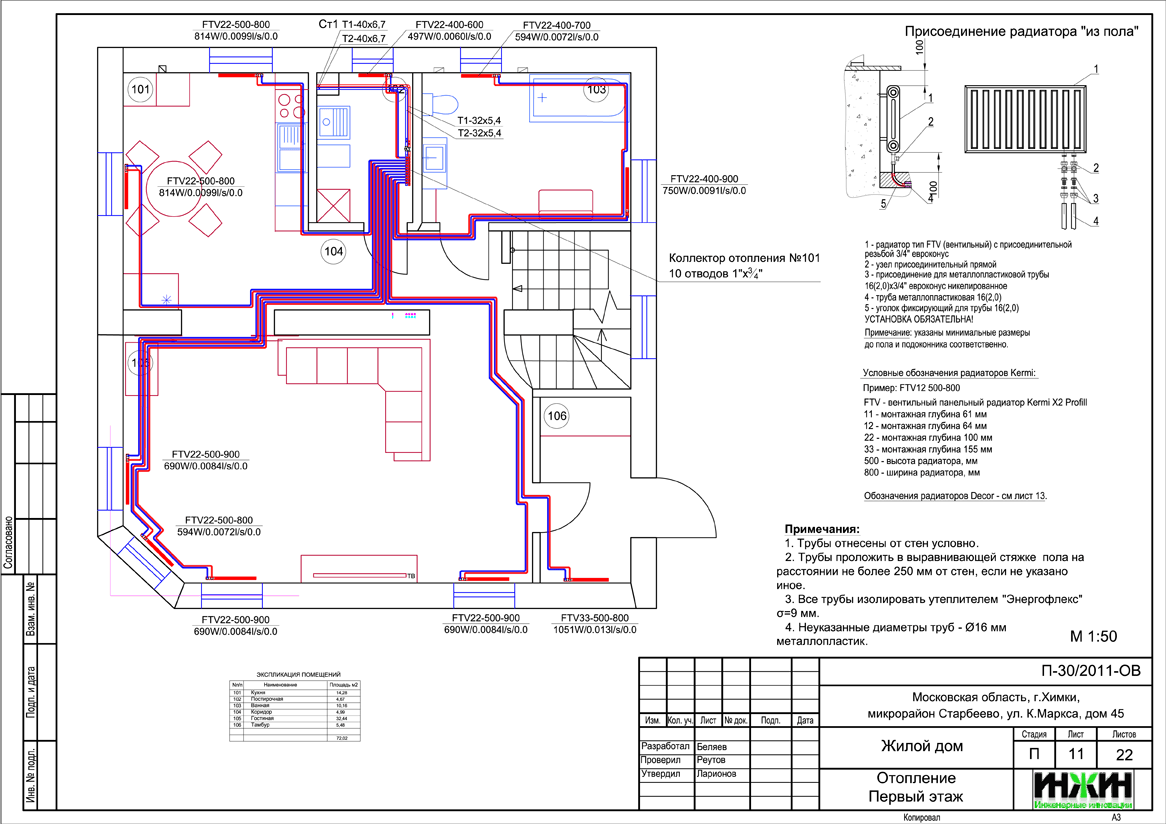

Рабочие чертежи системы радиаторного отопления 1-го этажа

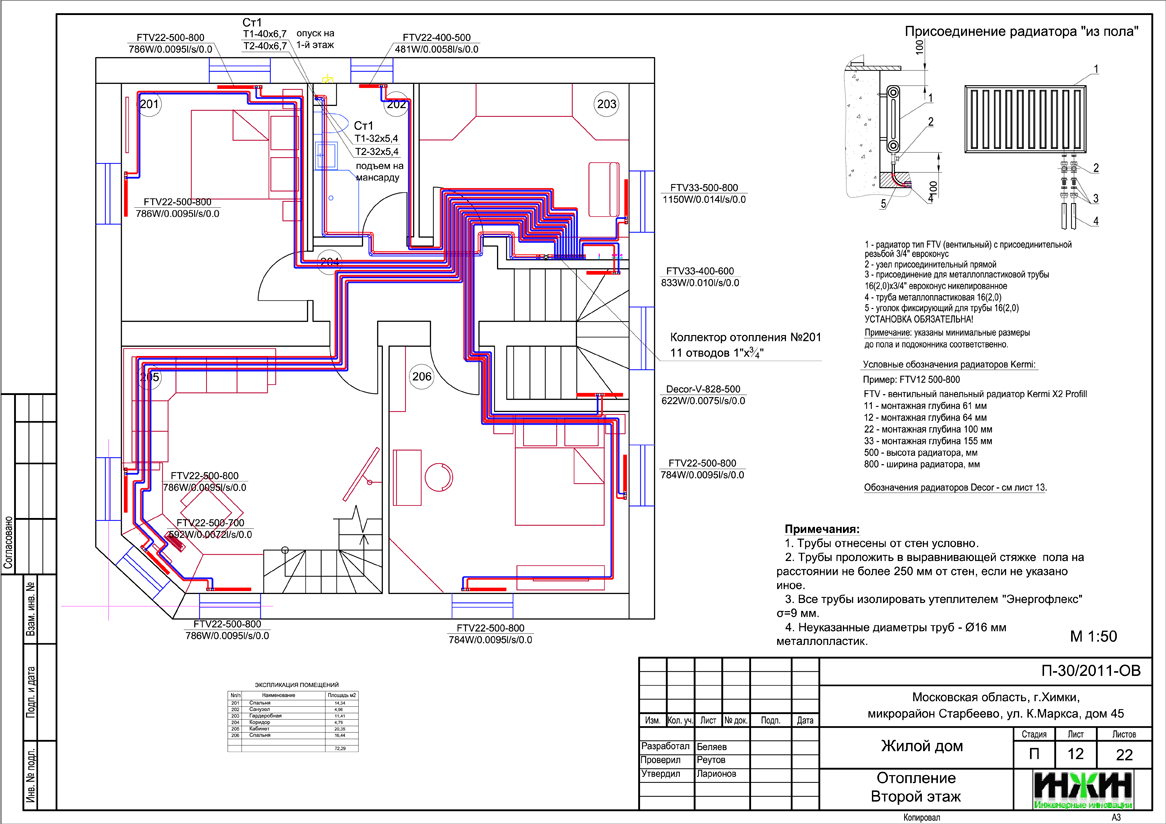

Проект отопления частного дома Инж-Ин. Проект отопления второго этажа

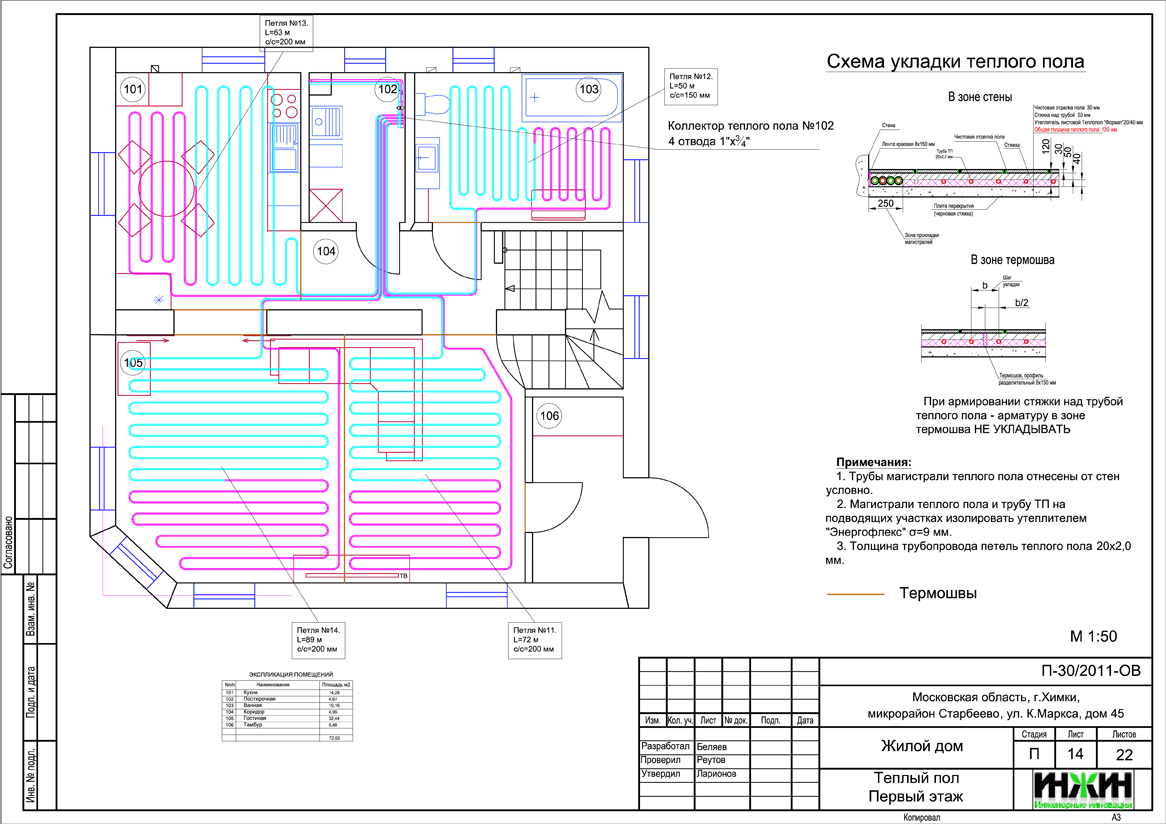

Проект водяного теплого пола, разработанный Инж-Ин

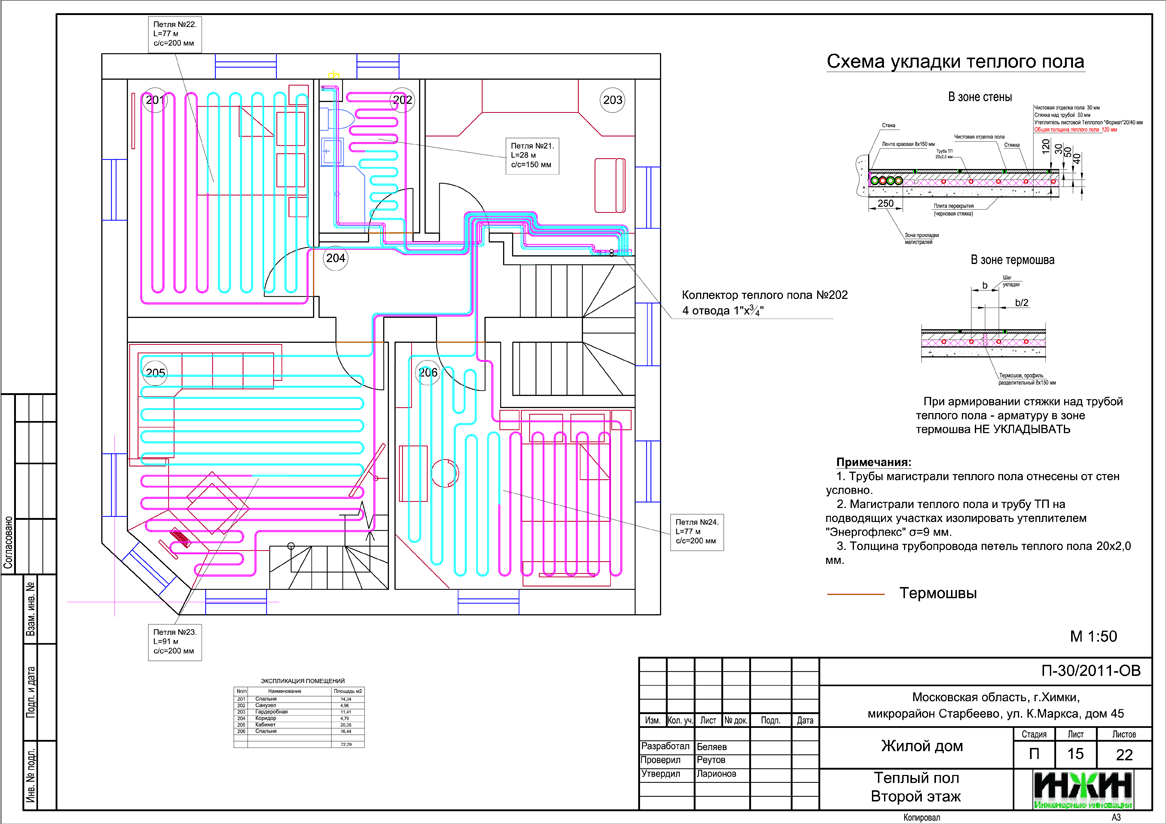

Проект водяного теплого пола, разработанный Инж-Ин

По этому проекту выполнен монтаж отопления, водоснабжения и канализации
