Проект отопления, водоснабжения и канализации: выполнен 12.07.2011

Объект: жилой дом индивидуальной застройки площадью 230  кв.м.

Вариант отопления: «Комфортный» без теплого пола

Стоимость проекта: 25 300 руб. (проект котельной – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления загородного дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации загородного дома.

6.   Схема системы канализации (аксонометрия).

7.   Спецификация материалов и оборудования.

Объем проекта: 36 листов.

Основные проектные решения, в соответствии с заданием Заказчика.

Котельная.

o  На базе напольного чугунного котла Buderus (Германия) G211-36D, работающего на твердом топливе (дрова, древесные отходы, брикеты). Мощность котла 28 кВт;

o  Контуры котельной – отопление дома и горячее водоснабжение;

o  Буферная емкость Meibes (Германия) объемом 500 литров со встроенными электрическими ТЭНами (резервный источник топлива) – запроектирована с целью повышения качества и безопасности функционирования котельной;

o  Приготовление горячей воды при помощи бойлера Reflex SU, объемом 150 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные из керамики Shiedel (Германия);

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o  Автоматика котельной – основной блок Kromschroder Е8.0634, наружной установки.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления.

o  Отопление дома радиаторное, использованы стальные панельные конвекторы Kermi FTV с нижним подключением;

o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопластик Valtec (Италия).

Система теплых полов.

Теплые полы проектом не предусмотрены.

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).



Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома.

Проект отопления Инж-Ин. Тепломеханическая схема автономной котельной

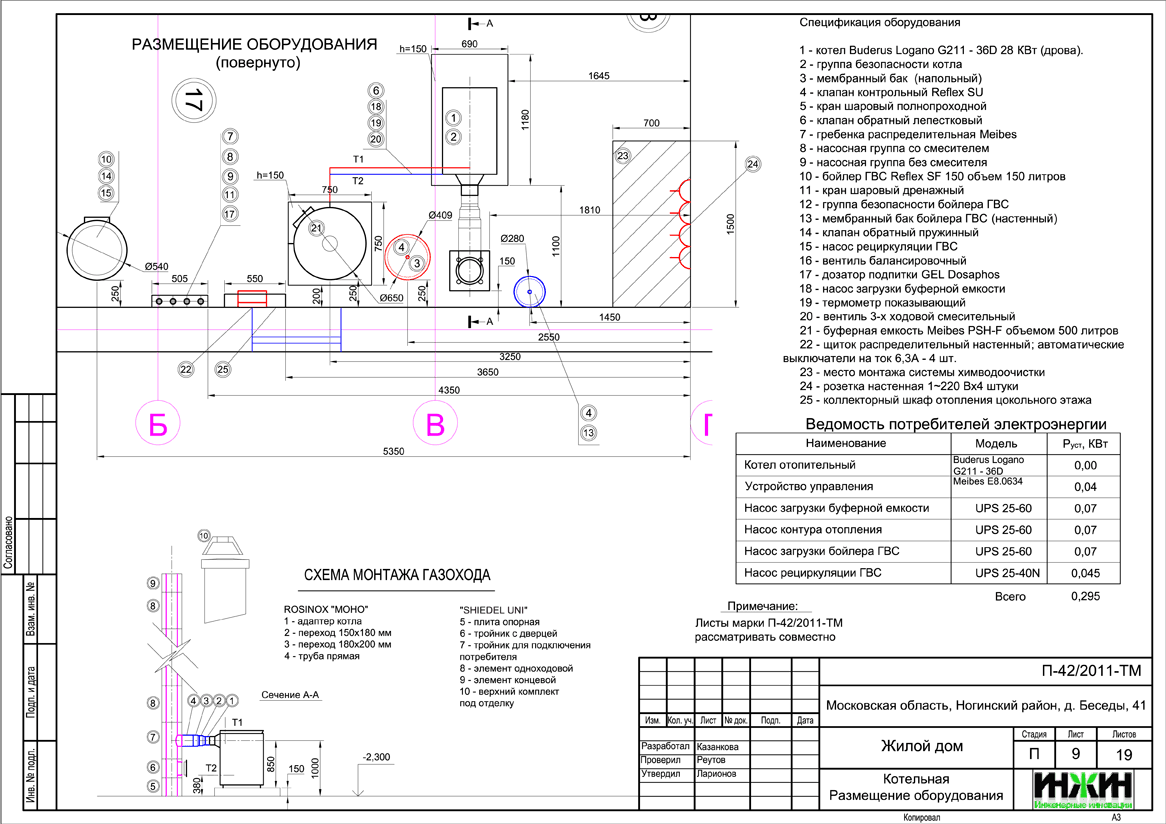

Проект отопления Инж-Ин. Схема размещения оборудования котельной

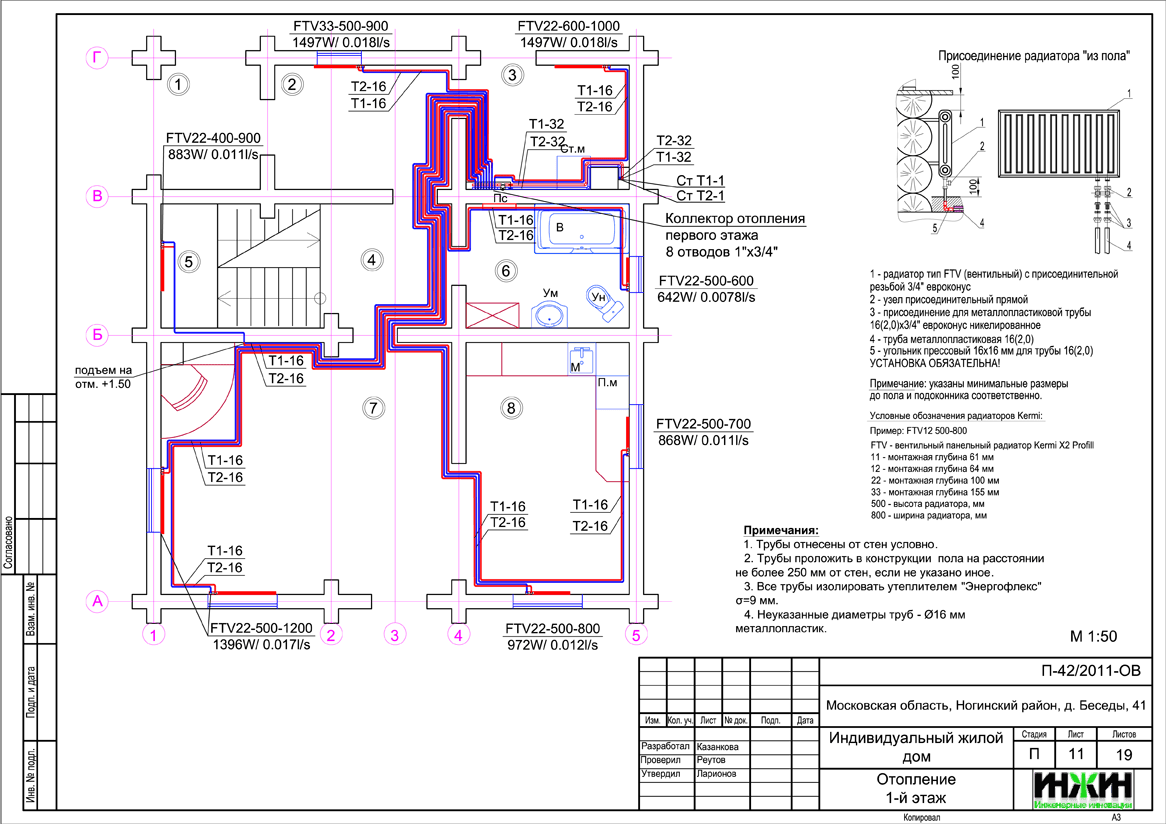

Рабочие чертежи системы радиаторного отопления 1-го этажа

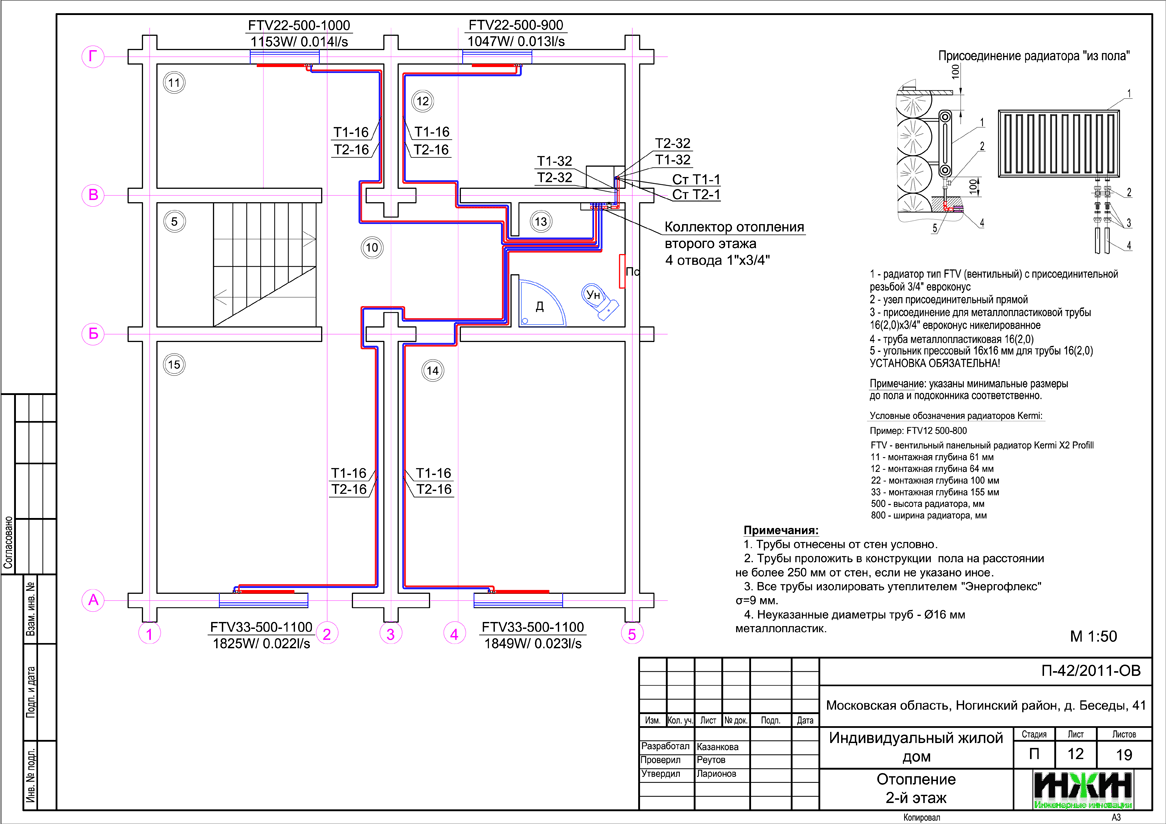

Проект отопления частного дома Инж-Ин. Проект отопления второго этажа

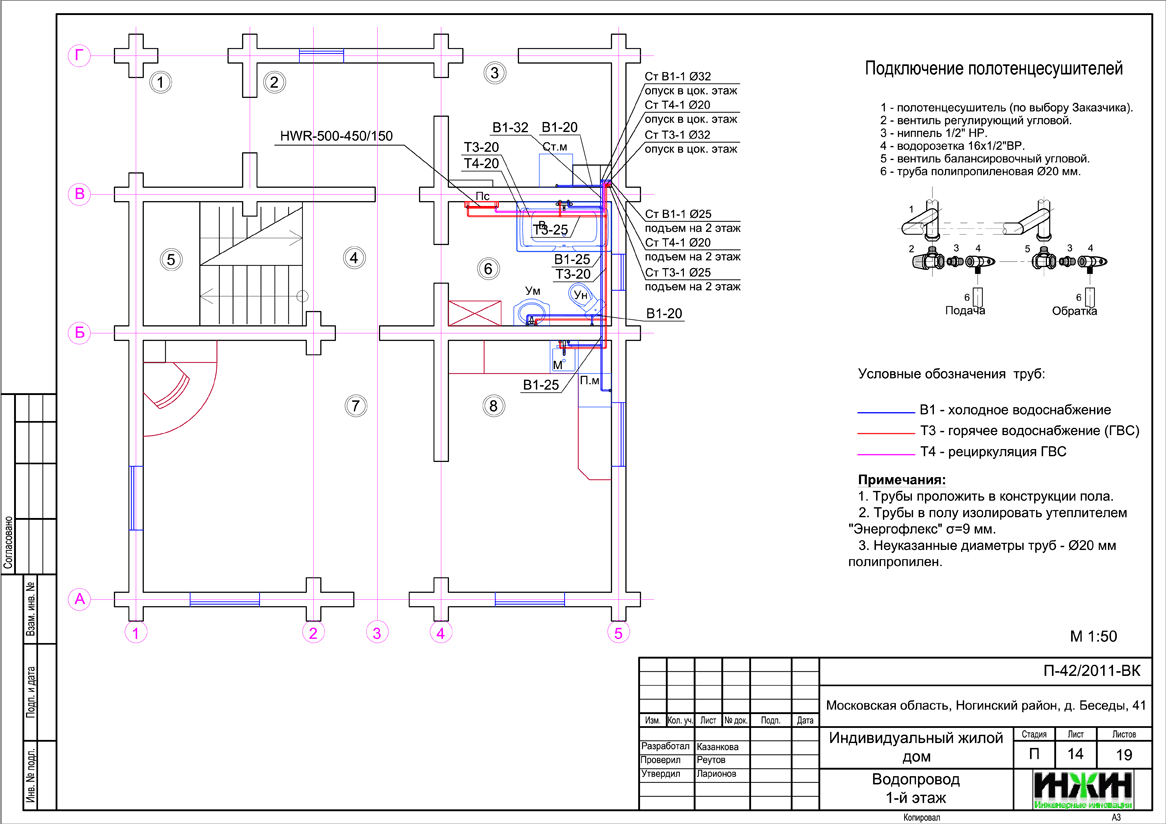

Проект водоснабжения Инж-Ин. Схема водоснабжения 1-го этажа частного дома

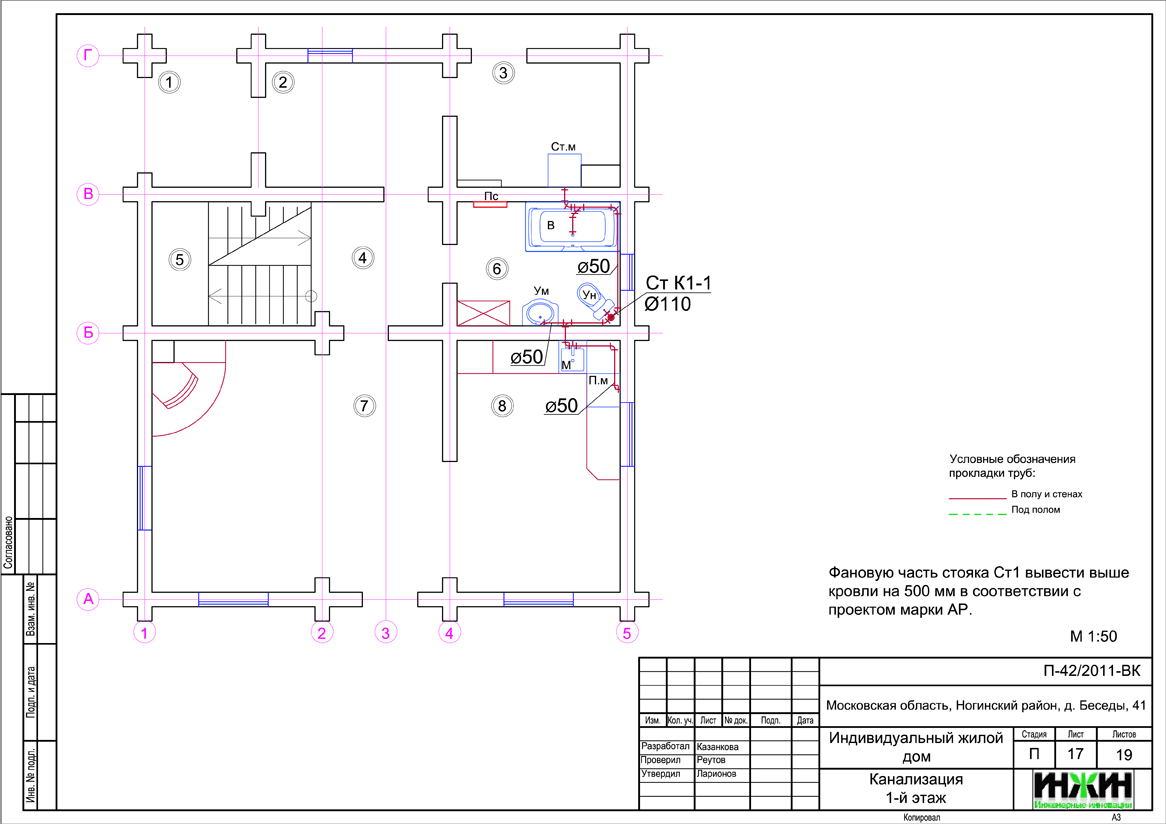

Проект внутренней канализации, разработанный Инж-Ин
