Проект отопления, водоснабжения и канализации: выполнен 24.06.2011

Объект: жилой дом площадью 189  кв.м.

Вариант отопления: «Комфортный»

Стоимость проекта: 24 990 руб. (проект котельной – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления и теплого пола жилого дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

6.   Спецификация оборудования.

Объем проекта: 36 листов.

Основные проектные решения, в соответствии с заданием Заказчика.

Котельная.

o  На базе напольного чугунного котла Vaillant atmoVIT VK INT (Германия) мощностью 25 кВт с атмосферной газовой горелкой;

o  Контуры котельной – отопление дома, теплый пол, горячее водоснабжение;

o  Приготовление горячей воды при помощи бойлера Reflex SF150, объемом 150 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные из нержавеющей стали Rosinox  (Россия);

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – на базе блока Vaillant calorMATIC 630/2 со встроенным датчиком комнатной температуры.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры контуров отопления, теплого пола  и горячего водоснабжения.

Система отопления.

o  Отопление дома на базе стальных трубчатых радиаторов Сунержа (Россия) с боковым подключением;

o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопластик Valtec (Италия).

Система теплых полов.

o  Схема теплых полов – коллекторная. Коллекторы полной заводской готовности Valtec (Италия), со встроенными регуляторами расхода и регулирующими вставками;

o  Площадь теплого пола 70 м.кв.

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).



Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома.

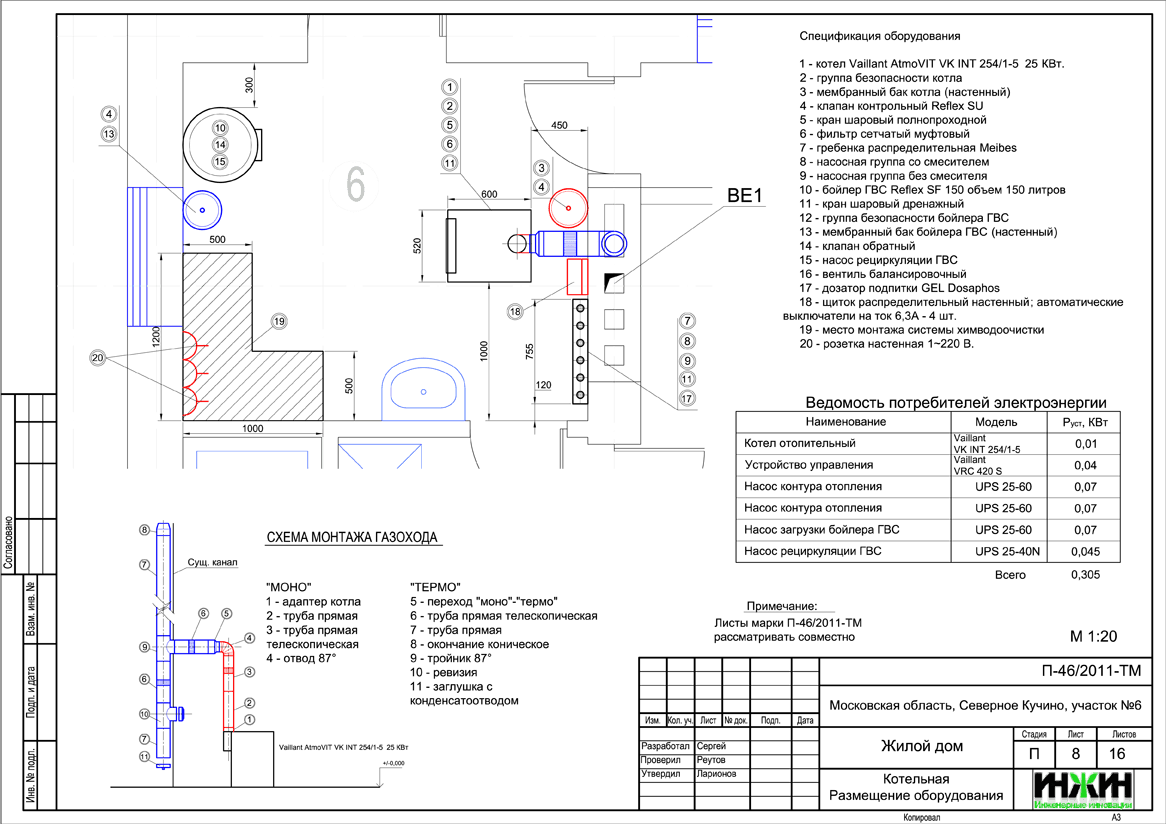

Проект отопления, водоснабжения и канализации. Схема размещения оборудования котельной

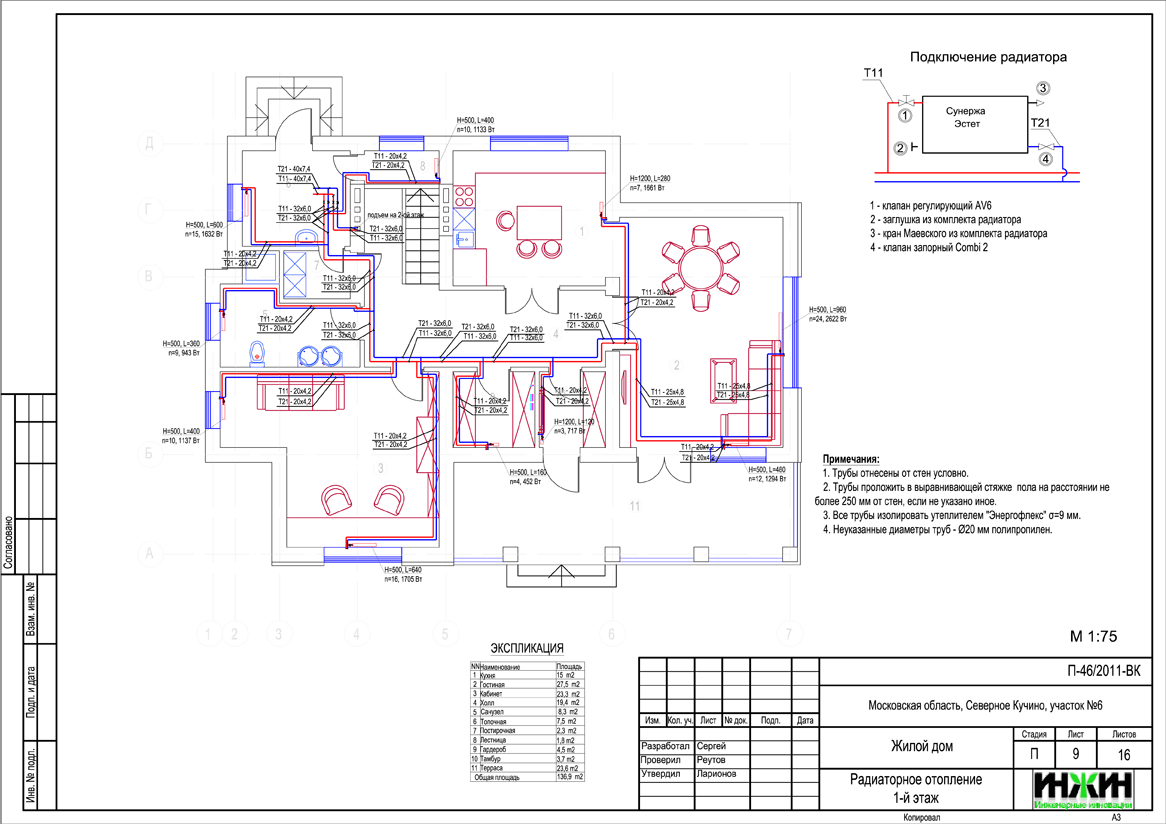

Проект отопления, водоснабжения и канализации загородного дома. Проект радиаторного отопления первого этажа

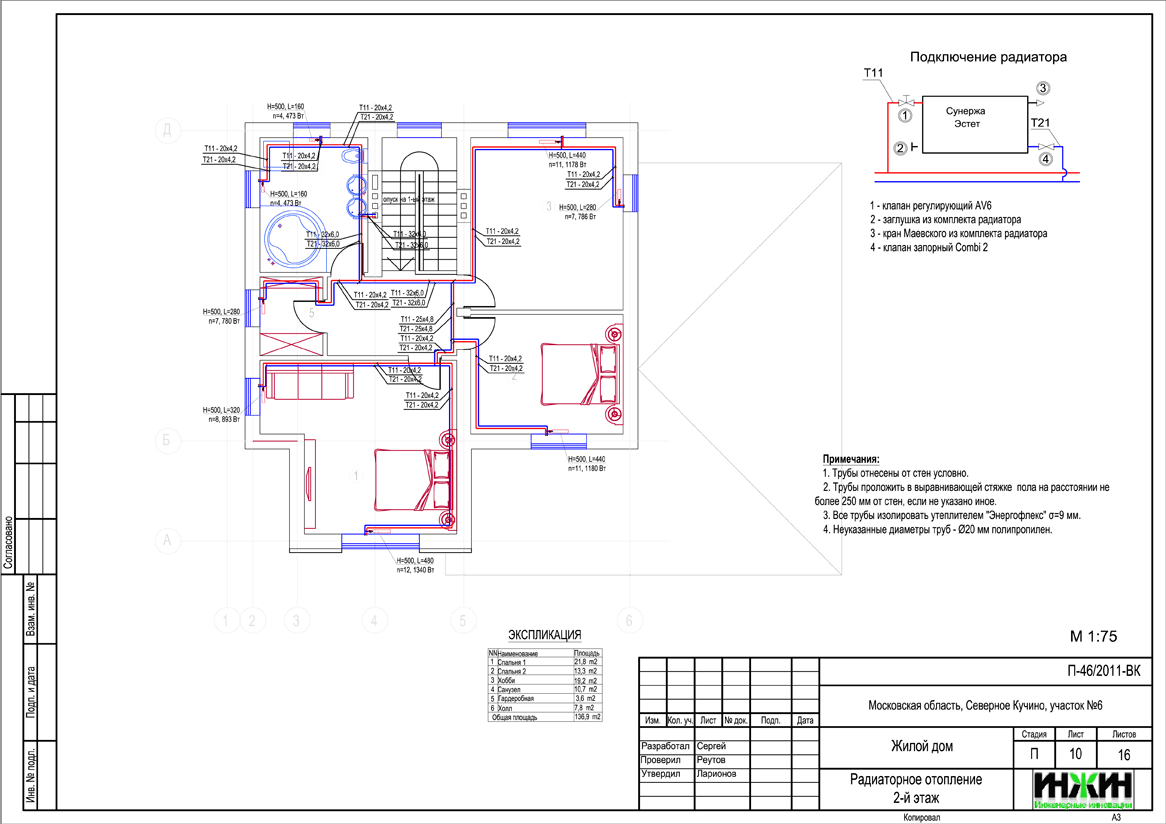

Проект Инж-Ин радиаторного отопления второго этажа

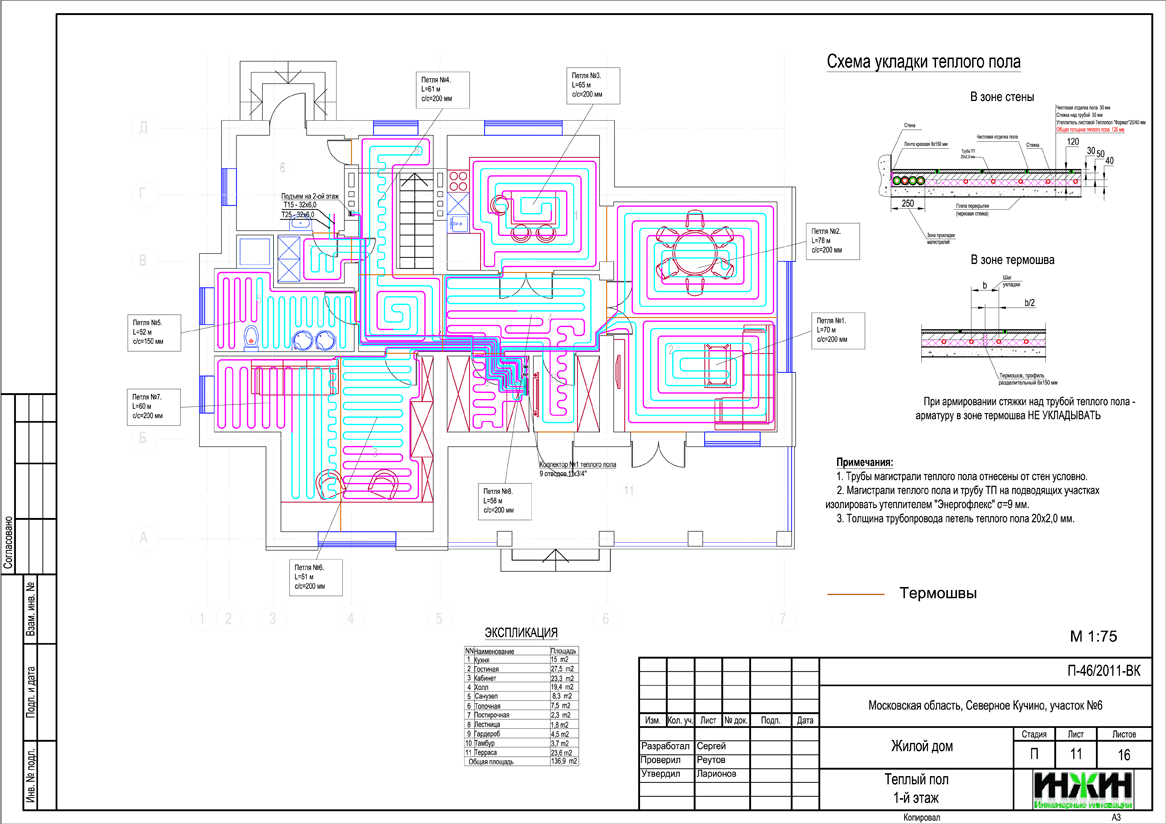

Проект водяного теплого пола, разработанный Инж-Ин

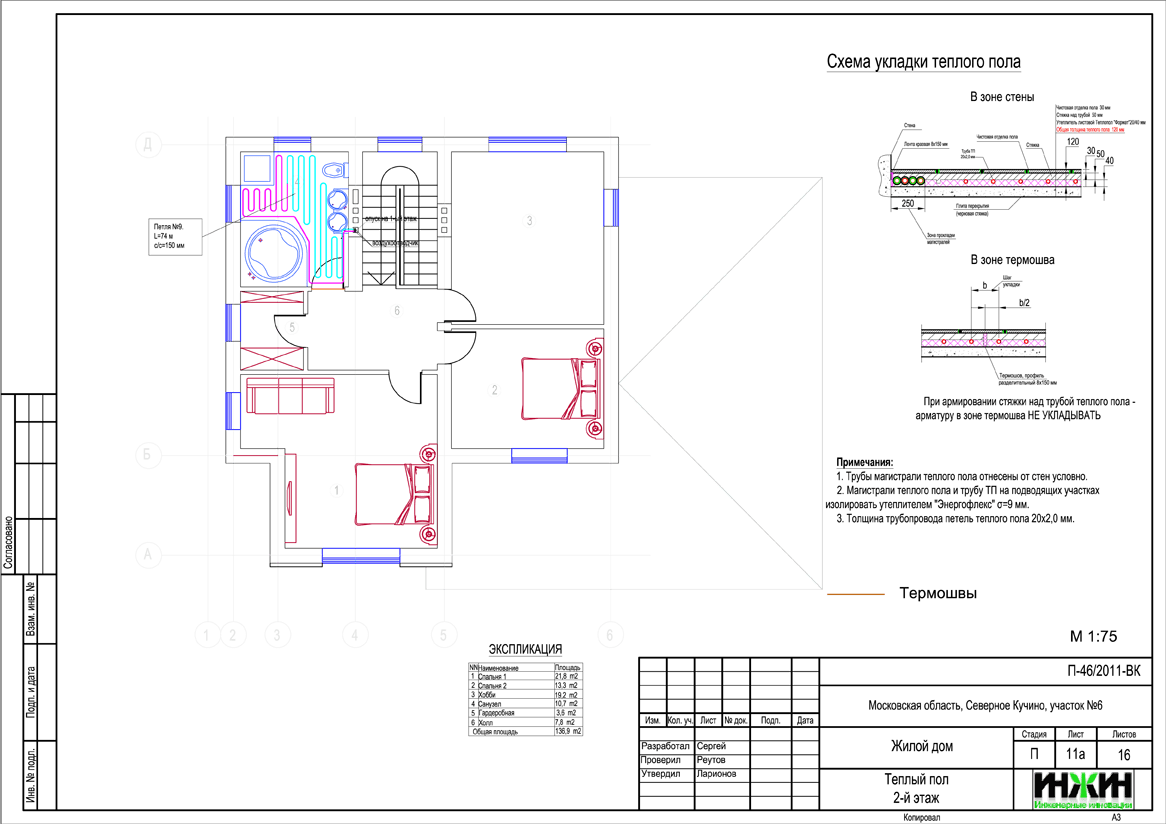

Проект водяного теплого пола, разработанный Инж-Ин

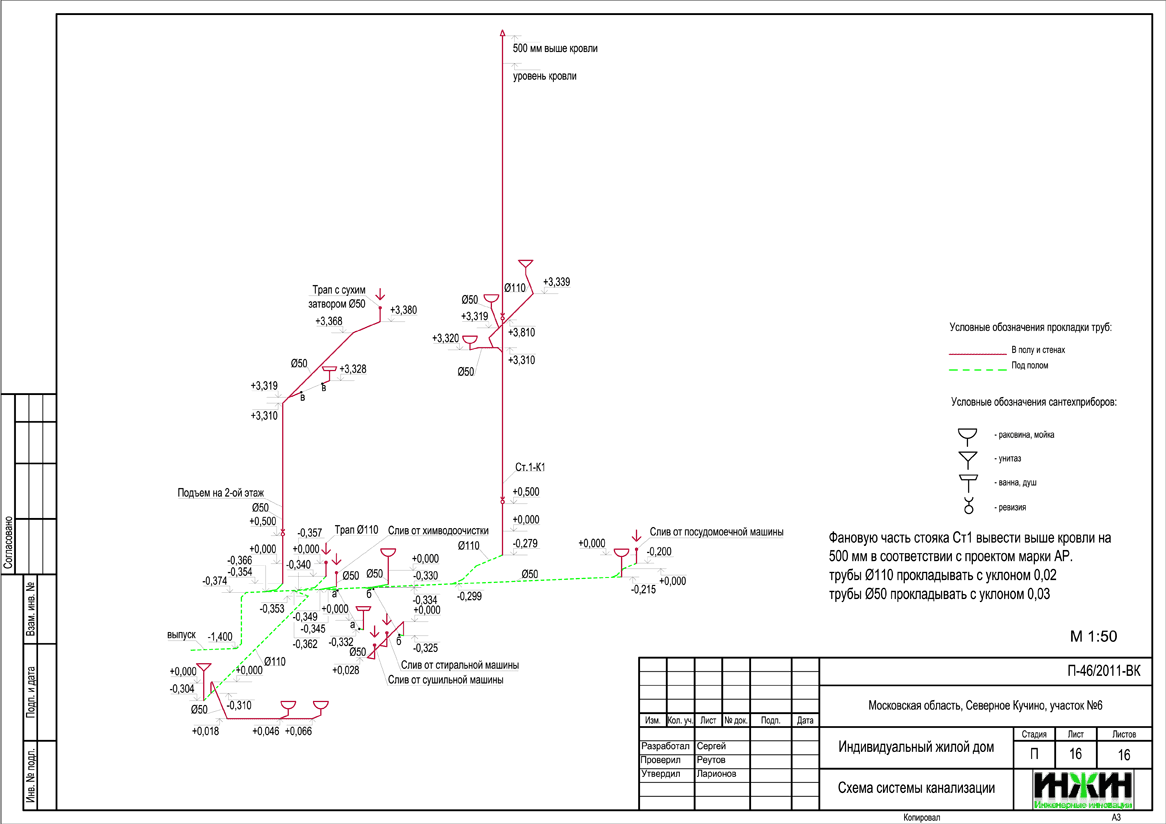

Проект внутренней канализации, разработанный Инж-Ин
