Выполненные проекты

Чертеж электрики дома в КП «Лосиный Остров»

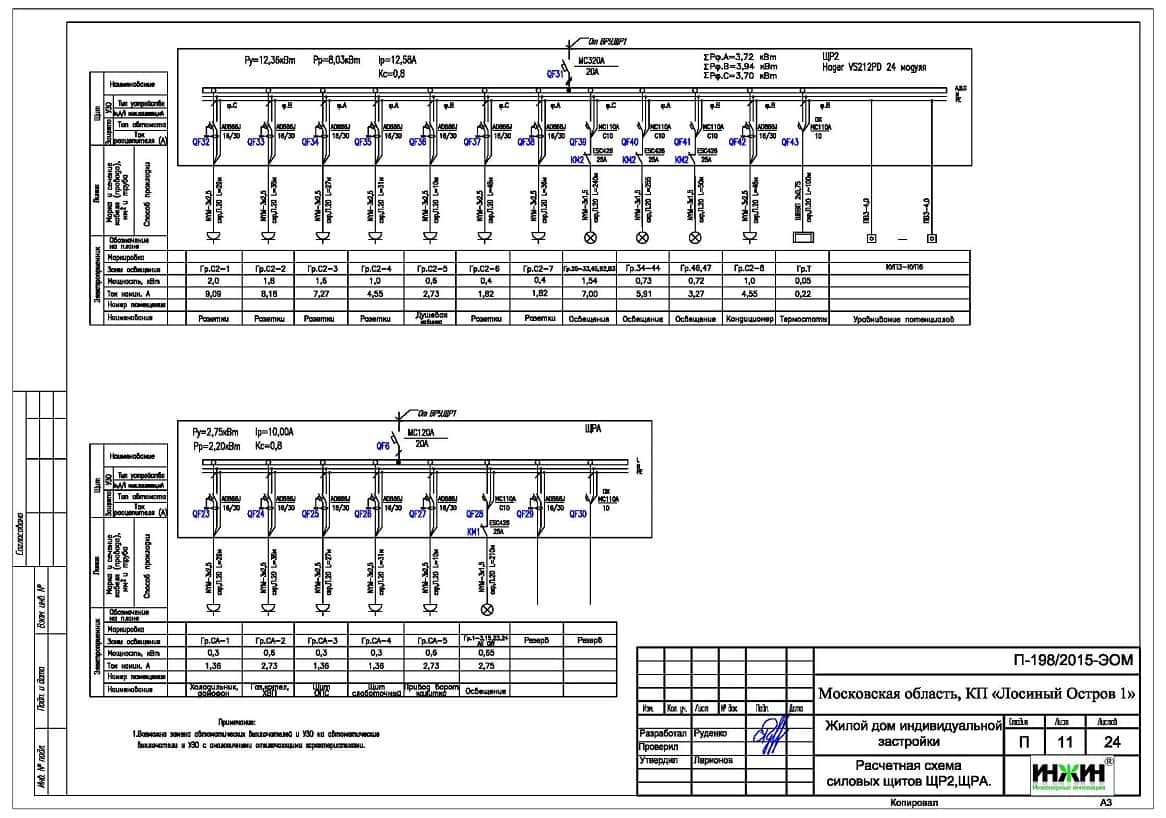

Проект электрики, однолинейная схема
Чертеж электрики, линии розеточные
Проект электрического освещения дома
Проект слаботочки, линии охранной сигнализации
Проект линий пожарной сигнализации

Проект электроснабжения и освещения: выполнен 16.01.2017

Объект: загородный дом площадью 650 кв.м. в КП «Лосиный Остров» Московской области
Стоимость проекта электрики: 60 775 руб., с учетом скидки 15% за комплексный проект отопления и электрики (проект слаботочной кабельной сети – бесплатно).
Состав проекта:
     1. Пояснительная записка. Общие данные
     2. Однолинейные схемы вводного распределительного устройства и поэтажных распределительных щитов.
     3. Поэтажные планы силовых электрических сетей.
     4. Планы групповых осветительных сетей.
     5. Поэтажные планы линий слаботочных сетей.
     6. Спецификация материалов и оборудования.
Объем проекта: 24 листа.

Основные технические решения проекта электрики, в соответствии с заданием Заказчика.

Распределительные электрические щиты.

     o Проектом предусмотрено 2 распределительных щита, оснащенных 47-ю автоматами;
     o Автоматические выключатели, дифференциальные автоматы и УЗО в щитах - Hager;
     o Корпуса щитов – Hager (встроенный и навесной).

Кабельные трассы (электропроводка).

     o Проектом предусмотрено использование кабелей ВВГ нг -LS (Конкорд) с медными жилами в ПВХ-оболочке;
     o Общая протяженность линий электроснабжения и освещения – 2 401 метр;
     o Прокладка силовых линий предусмотрена скрытым способом, в гофрированной ПВХ-трубе и металлорукаве (в виниловой изоляции);
     o Предусмотрено 200 точек подключения розеток и выключателей;
     o Для системы телевидения предусмотрены кабельные трассы с использованием кабеля Cavel SAT 703, в количестве 350 метров;
     o Для системы сигнализации использован провод UTP 4х2х0,51 cat 5e, 350 метров;
     o Линии СКС предусмотрены с использованием провода UTP 4х2х0,51cat 5e, 955 метров;
     o Для подключения камер видеонаблюдения предусмотрен кабель КВК-В RG-59, 550 метров.

Контур заземления.

     Предусмотрен комплект заземления Ezetek, EZ 6.

Заказать проект электрики дома со скидкой.

Для этого дома выполнен проект системы отопления, котельной, водоснабжения и канализации.
