Проект отопления, водоснабжения и канализации: выполнен 08.08.2011

Объект: жилой дом индивидуальной застройки площадью 104 м.кв.

Вариант отопления: «Комфортный»

Стоимость проекта: 16 500 руб. (проект котельной бесплатно).

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Тепломеханическая схема котельной с размещением оборудования.

3.   Комплект чертежей радиаторного отопления и теплого пола.

4.   Комплект чертежей внутреннего водопровода и канализации.

5.   Теплотехнический  расчет.

6.   Спецификация оборудования.

Объем проекта: 32 листа.

Основные проектные решения, в соответствие с заданием Заказчика.

Котельная.

o  Котел – настенный газовый Vaillant (Германия) мощностью 20 кВт;

o  Резервный котел – электрический, 6 кВт;

o  Контуры котельной – отопление дома и горячее водоснабжение (контур бойлера);

o  Приготовление горячей воды обеспечивается при помощи бойлера Reflex, объемом 150 литров.  Проектом предусмотрено подключение встроенного в бойлер электроТЭНа в качестве временного и резервного источника ГВС;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – пластиковые, «через стену»;

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o  Автоматика котельной – Meibes (Германия), обеспечивающая автоматическое поддержание заданной температуры теплоносителя в контуре отопления, а также горячей воды в бойлере. Погодное регулирование;

o  Предусмотрено использование GSM-модуля дистанционного оповещения о неисправностях работы котла (на номер мобильного телефона).

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование) ;

o  Автоматическое поддержание заданной температуры в контуре отопления;

o  Автоматическое поддержание заданной температуры горячей воды в бойлере.

Система отопления.

o  Отопление запроектировано на базе стальных панельных конвекторов Kermi FKO  с боковым подключением;

o  Схема радиаторного отопления двухтрубная, с принудительной циркуляцией теплоносителя;

o  Запроектирована открытая прокладка трубопроводов отопления по стенам помещений;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопластик  Valtec (Италия).

Теплый пол.

o  Проектом предусмотрен теплый пол в одном помещении дома – на рециркуляции горячего водоснабжения;

o  Температурный график теплого пола 60/55° С;

o  Трубопроводы теплого пола – металлопластик  Valtec (Италия).

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – металлопластик  Valtec (Италия);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).

Фрагменты проекта отопления, водоснабжения и канализации загородного дома.

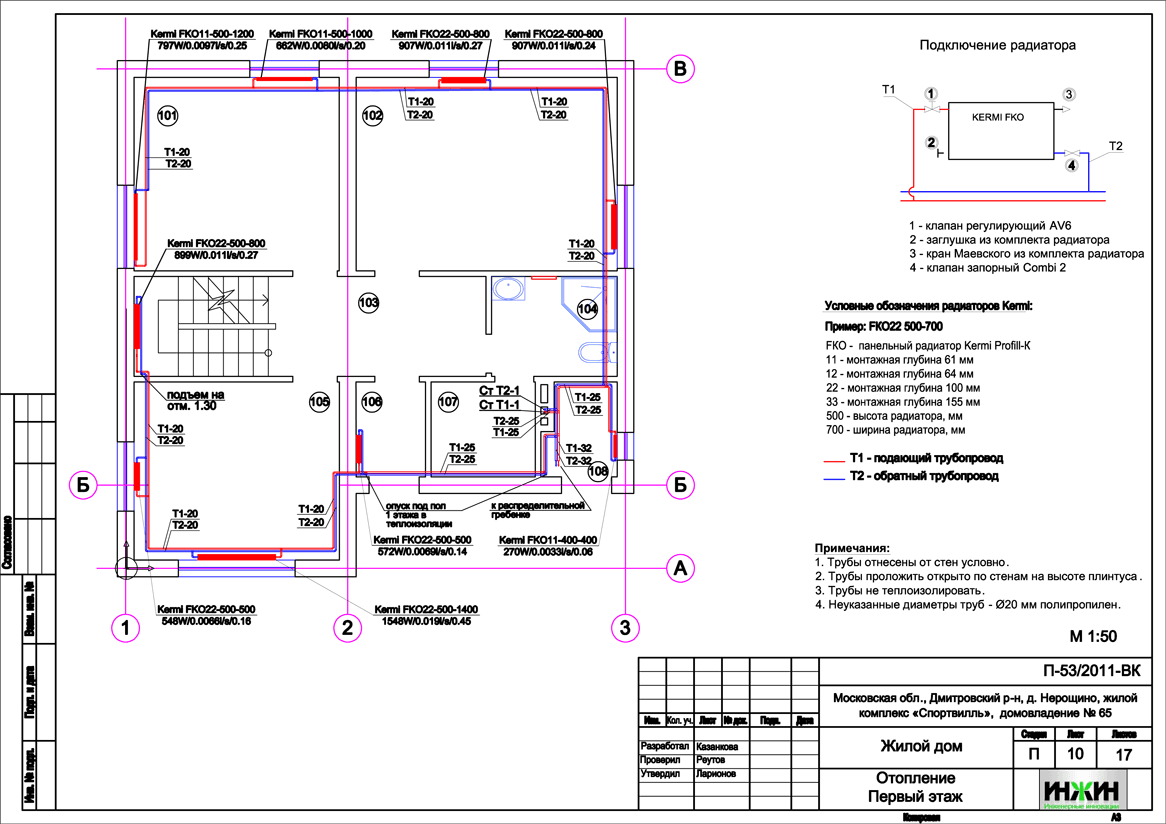

Проект отопления, водоснабжения и канализации. Проект отопления 1-го этажа

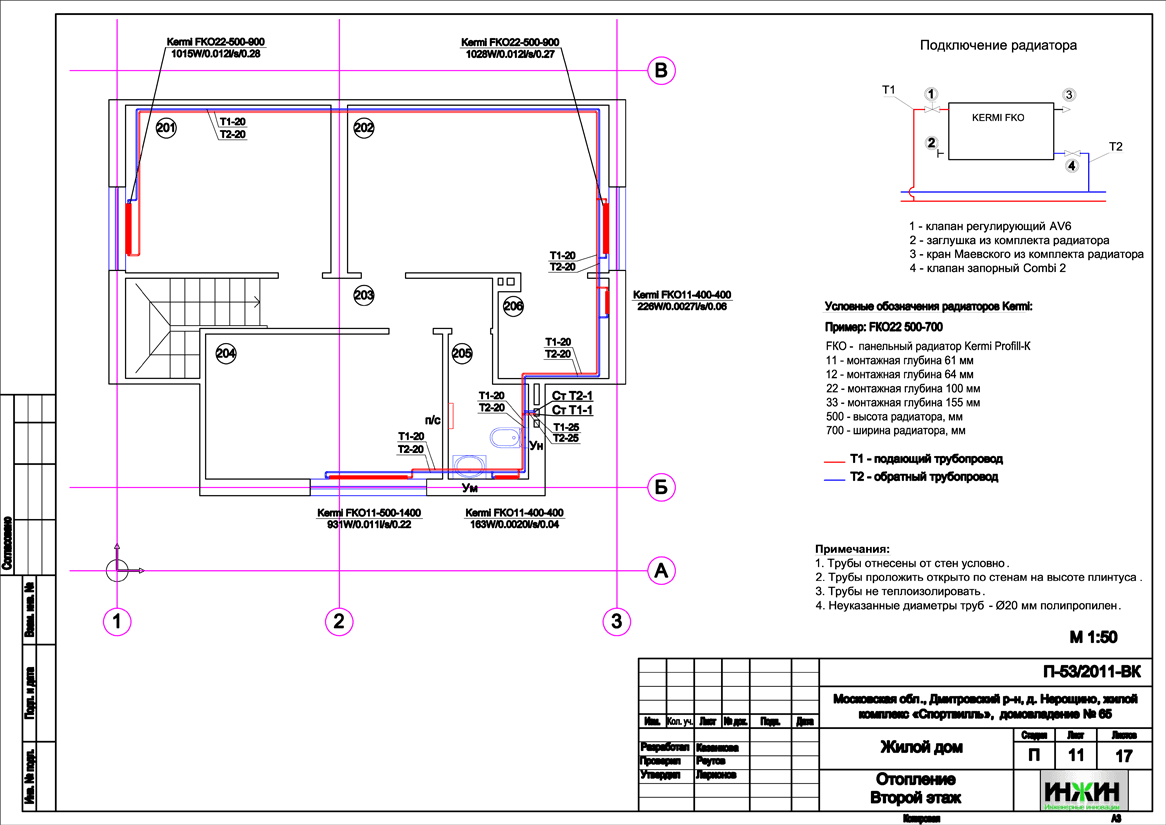

Проект отопления, водоснабжения и канализации загородного дома. Проект радиаторного отопления второго этажа

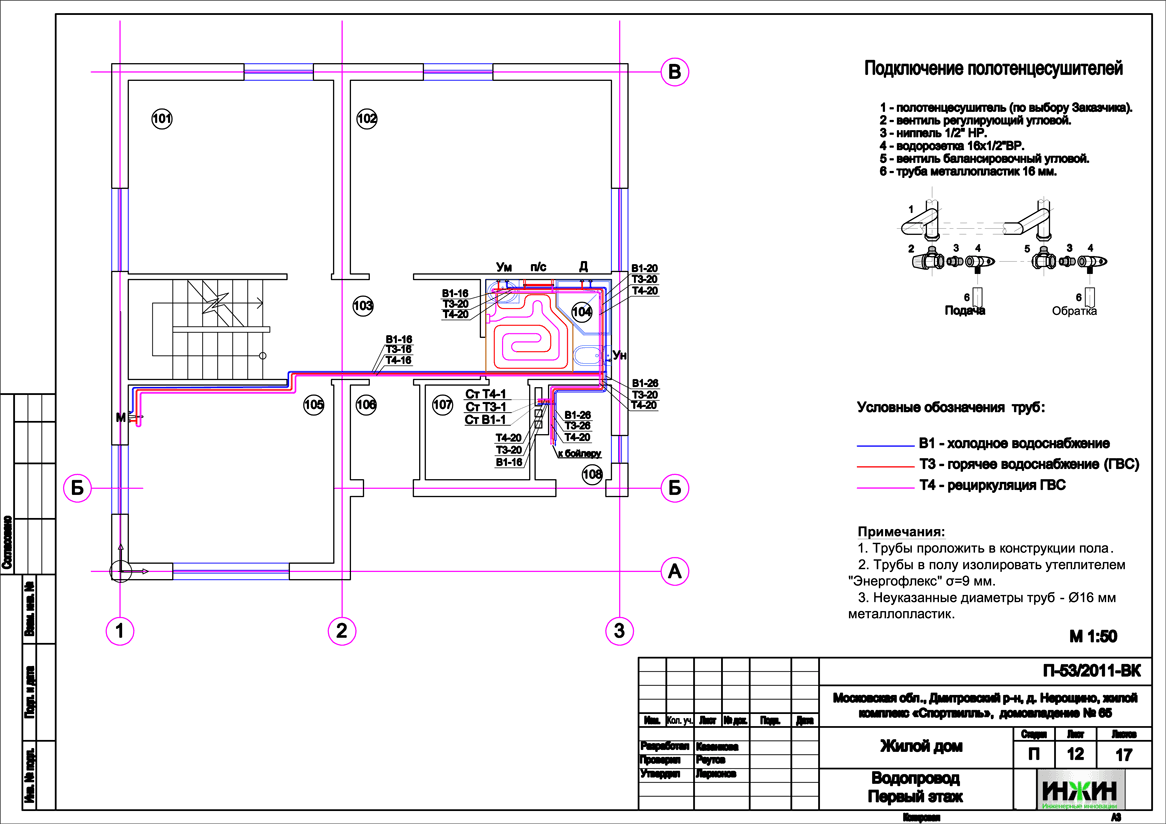

Проект Инж-Ин внутреннего водопровода

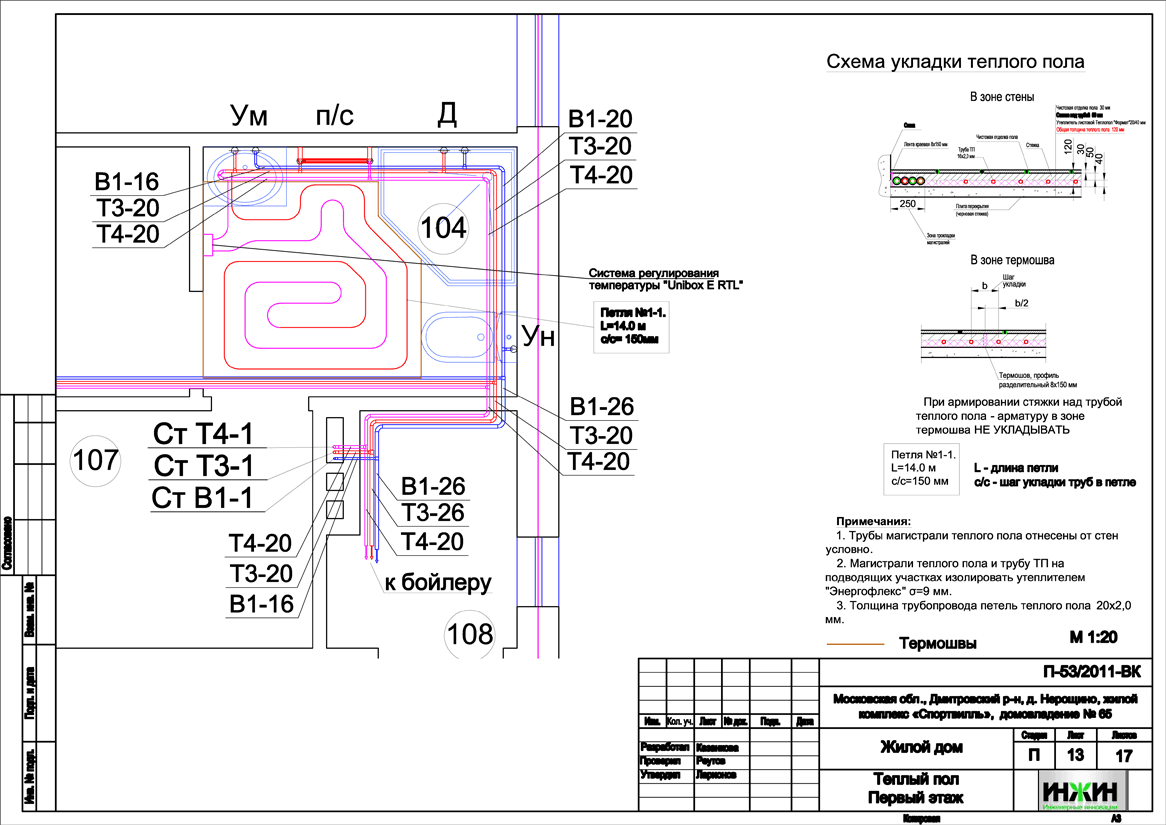

Проект водяного теплого пола, разработанный Инж-Ин

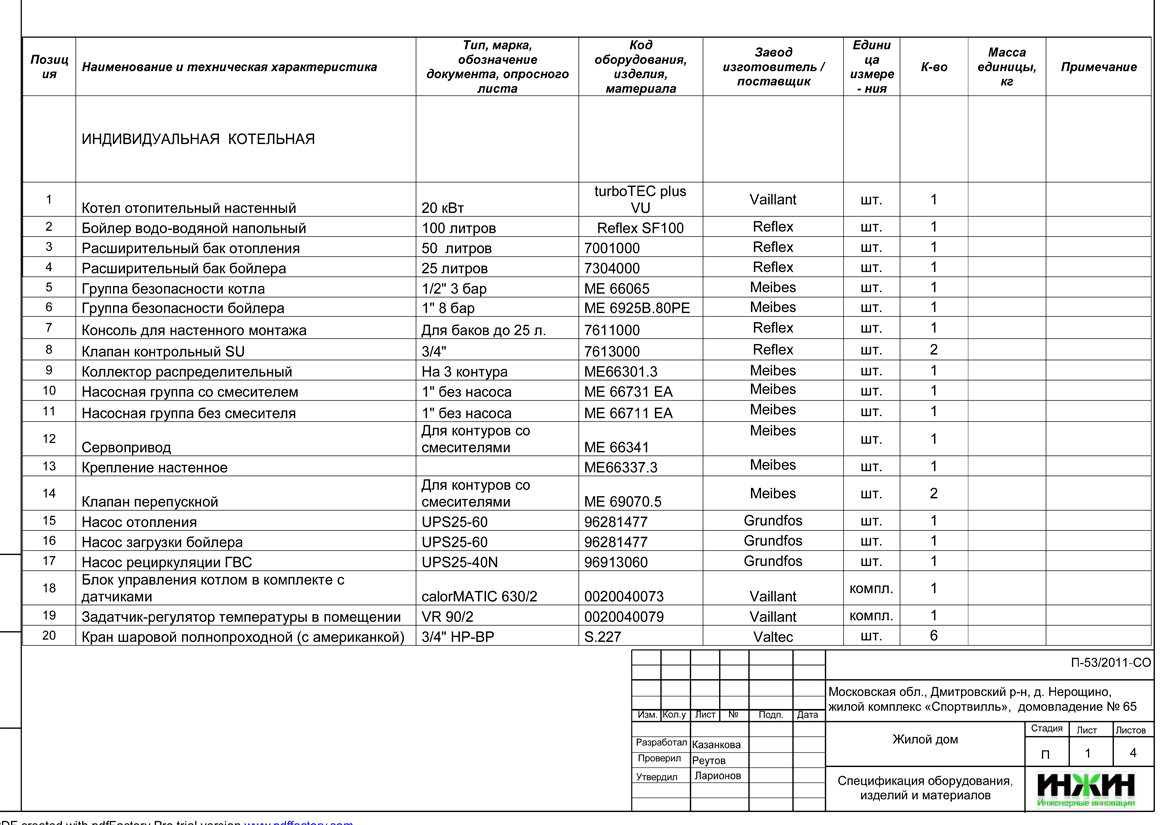

Проект отопления, разработанный Инж-Ин. Спецификация основного оборудования

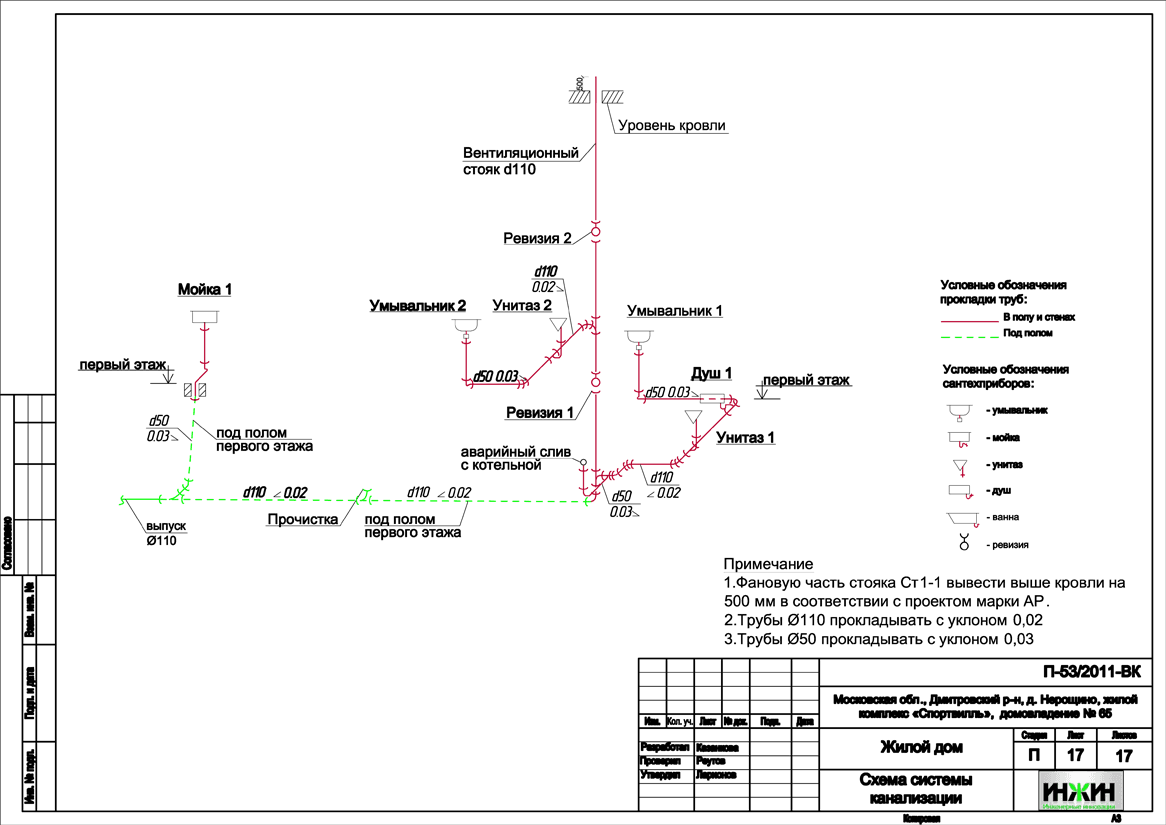

Проект внутренней канализации, разработанный Инж-Ин
