Проект отопления, водоснабжения и канализации: выполнен 02.09.2011

Объект: жилой дом индивидуальной застройки площадью 291  кв.м.

Вариант отопления: «Комфортный»

Стоимость проекта: 35 290 руб. (проект котельной – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления и теплого пола жилого дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

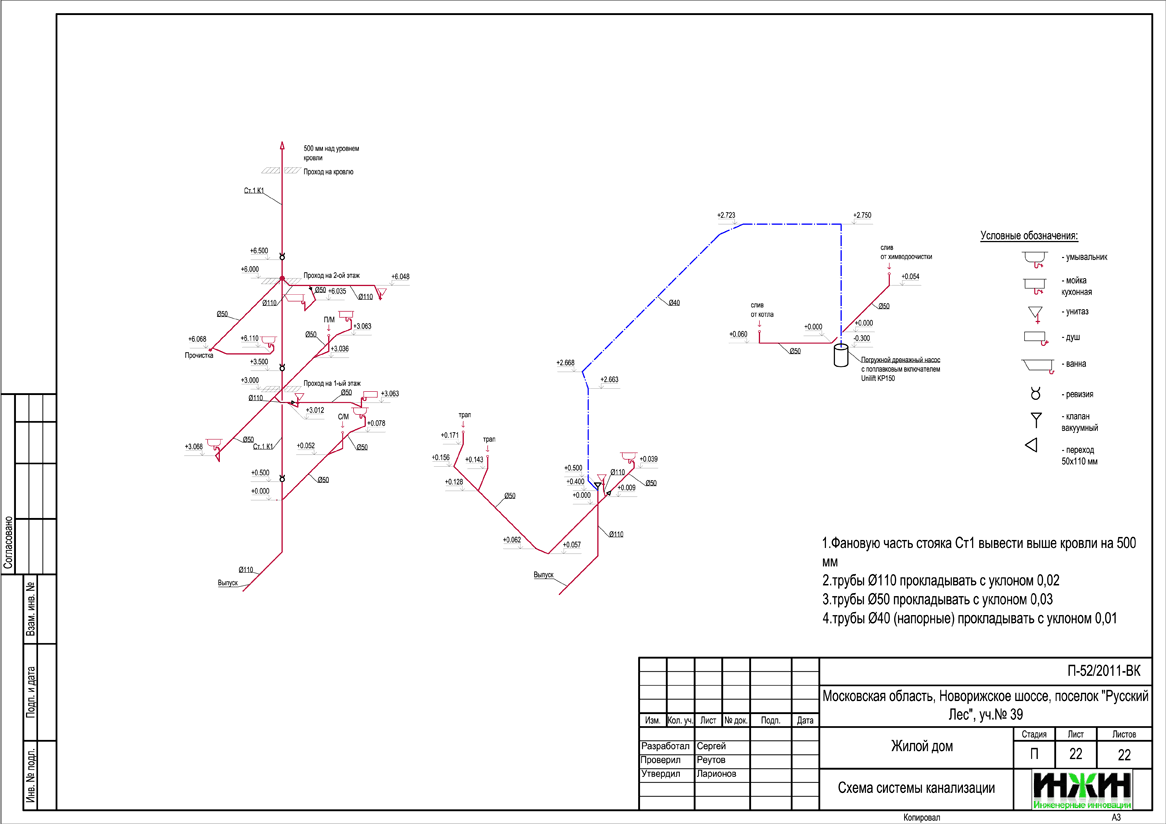

6.   Схема системы канализации (аксонометрия).

7.   Спецификация материалов и оборудования.

Объем проекта: 44 листа.

Основные проектные решения, в соответствие с заданием Заказчика.

Котельная.

o  На базе напольного чугунного котла Vaillant (Германия) мощностью 31,5 кВт с атмосферной газовой горелкой;

o  Контуры котельной – отопление дома, горячее водоснабжение и водяной теплый пол;

o  Приготовление горячей воды при помощи бойлера Reflex, объемом 200 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные из нержавеющей стали Rosinox  (Россия);

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o  Автоматика котельной – основной блок Vaillant.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления.

o  Отопление дома радиаторное, использованы стальные панельные конвекторы Kermi FTV с нижним подключением  и встроенный в пол конвектор Mohlenhoff (Германия);

o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопластик Valtec (Италия).

Система теплых полов.

Теплые полы проектом предусмотрены на площади 82 м.кв.

Трубопроводы теплого пола - металлопластик Valtec (Италия).

Управление теплым полом – общее, контуром котельной.

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Для вентиляции системы канализации применен вакуумный клапан HL (Австрия);

o  Для душевых кабин в строительном исполнении предусмотрено использование трапа c "сухим" сифоном Primus HL (Австрия);

o  Трубопроводы канализации – полипропилен Политрон (Россия).



Фрагменты проекта отопления, водоснабжения и канализации частного дома площадью 281 м.кв..

Проект отопления, водоснабжения и канализации. Чертеж отопления цокольного этажа

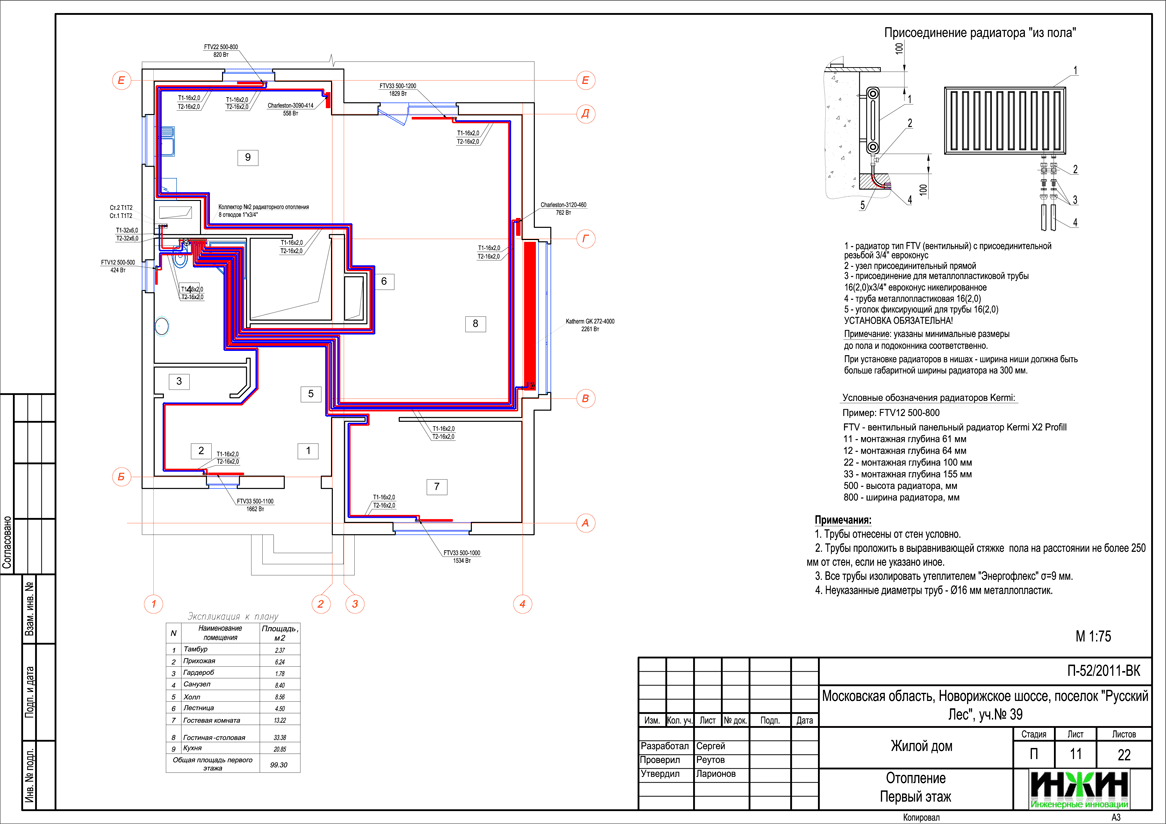

Проект отопления, водоснабжения и канализации загородного дома. Проект радиаторного отопления первого этажа

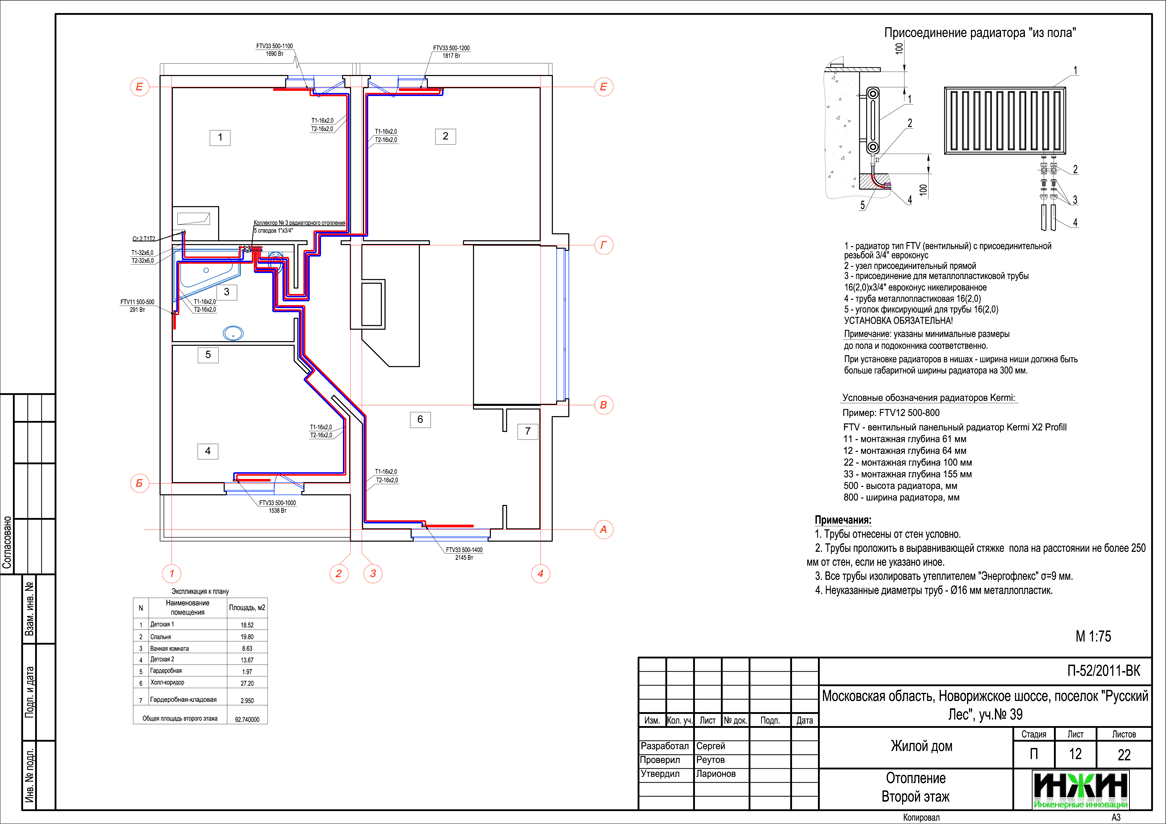

Проект Инж-Ин радиаторного отопления второго этажа

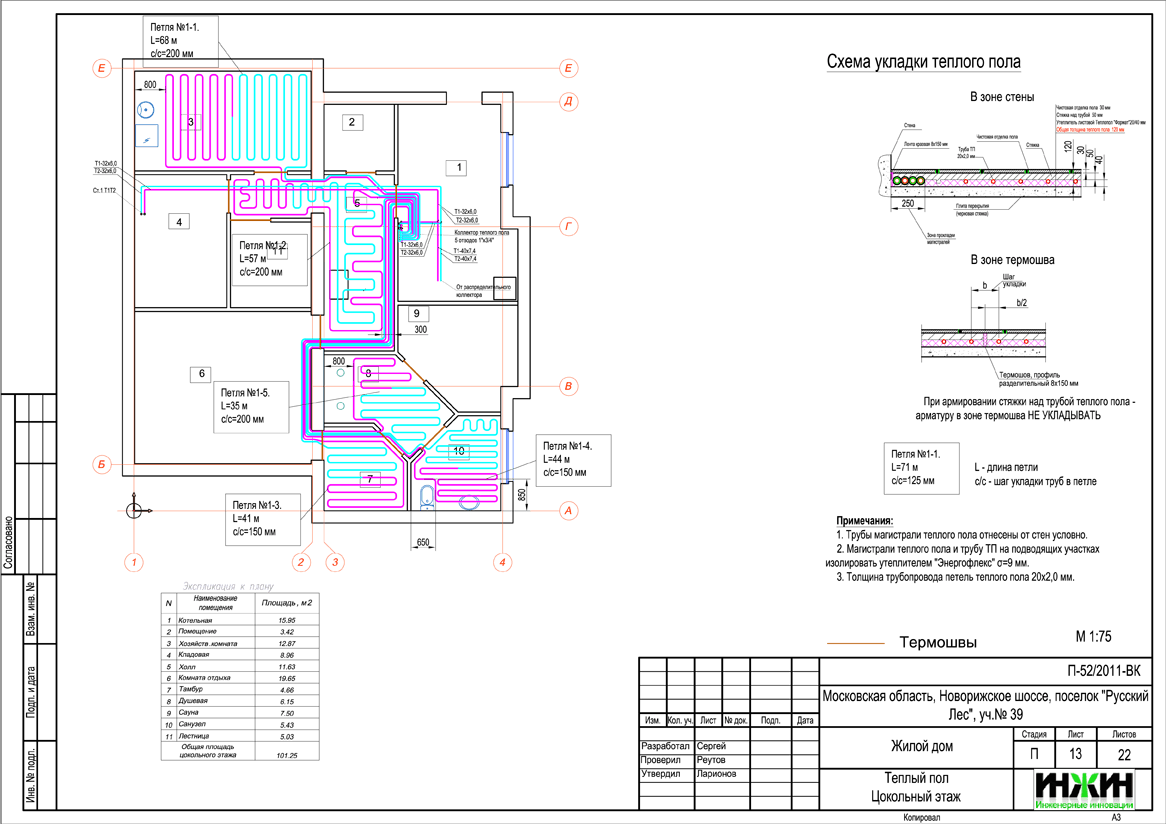

Проект водяного теплого пола, разработанный компанией Инженерные инновации
Проект водяного теплого пола, разработанный компанией Инженерные инновации
Проект индивидуальной котельной частного дома
