Проект теплотрассы дома в Рязанской области

Радиаторное отопление, чертеж проекта
Проект теплого пола дома в Рязанской области
Проект водопровода дома в Рязанской области
Схема канализации дома в Рязанской области
Проект отопления гаража

Объект: двухэтажный дом с отдельно стоящим гаражом общей площадью 465 м.кв., расположенный в с.Константиново Рыбновского района Рязанской области
Вариант отопления: «Комфортный»
Стоимость проекта отопления, водоснабжения, канализации: 72 950 руб., проект котельной бесплатно.

Проект выполнен: 30.03.2017

Состав проекта отопления, водоснабжения, канализации и котельной:

     1. Пояснительная записка проекта. Общие данные по системам отопления, водоснабжения и канализации.
     2. Тепломеханическая схема котельной с размещением оборудования в помещении.
     3. Схема теплоснабжения строений (водо- и теплотрассы на участке).
     4. Комплект поэтажных чертежей радиаторного отопления частного дома.
     5. Комплект чертежей водяного теплого пола дома.
     6. Комплект чертежей внутреннего водопровода и канализации дома.
     7. Теплотехнический расчет дома.
     8. Спецификация материалов и оборудования по разделам проекта дома.
     9. Комплект поэтажных чертежей радиаторного отопления гаража.
     10. Комплект чертежей водяного теплого пола гаража.
     11. Комплект чертежей внутреннего водопровода и канализации гаража.
     12. Теплотехнический расчет гаража.
     13. Спецификация материалов и оборудования гаража.
     Объем проекта котельной, отопления, водоснабжения и канализации: 71 лист.

Решения, принятые в проекте, в соответствии с заданием на проектирование систем отопления, водоснабжения и канализации.

Котельная частного дома и гаража.

     o Размещена на 1 этаже гаража, в специально оборудованном помещении;
     o Котел газовый напольный с чугунным теплообменником и сменными горелками Buderus Logano G215WS мощностью 52 кВт;
     o Горелки Buderus – газовая Logatop GE 1.65HN-0023, жидкотопливная Logatop DE 1.2H-0052;
     o Бак топливный (для дизельного топлива) Aquatech Quadro F 1000 B, объемом 1 000 литров, с топливным фильтром и топливопроводом;
     o Контуры теплоснабжения котельной (5 шт.) – радиаторное отопление дома, водяной теплый пол дома, отопление гаража, водяной теплый пол гаража и горячее водоснабжение (внешний бойлер);
     o Для приготовления горячей воды предусмотрен накопительный бойлер Buderus Logalux SU400/5, объемом 400 литров;
     o Расширительные баки отопления и водоснабжения Reflex, 50 и33 литра соответственно;
     o Насосное оборудование Grundfos, использованы энергоэффективные насосы Alpha2 L;
     o Дымоудаление естественное, трубы дымоходные Rosinox, однослойные (МОНО), кислотостойкие, из полированной нержавеющей стали, подсоединение к существующему дымоходу;
     o Распределительный коллектор котельной и насосные группы Meibes, Поколение 8;
     o Предусмотрена автоматическая подпитка отопления (клапан подпиточный Watts ALOMD);
     o Автоматика котельной – блок Buderus Logamatic 4211 с двумя дополнительными модулями FM442 и устройством дистанционного контроля ZONT H-1 V.
Автоматизация (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения;
     o Дистанционный контроль работы котла посредством GSM-связи.
     o Дистанционное (на мобильный телефон) оповещение об отключении котла и электричества.

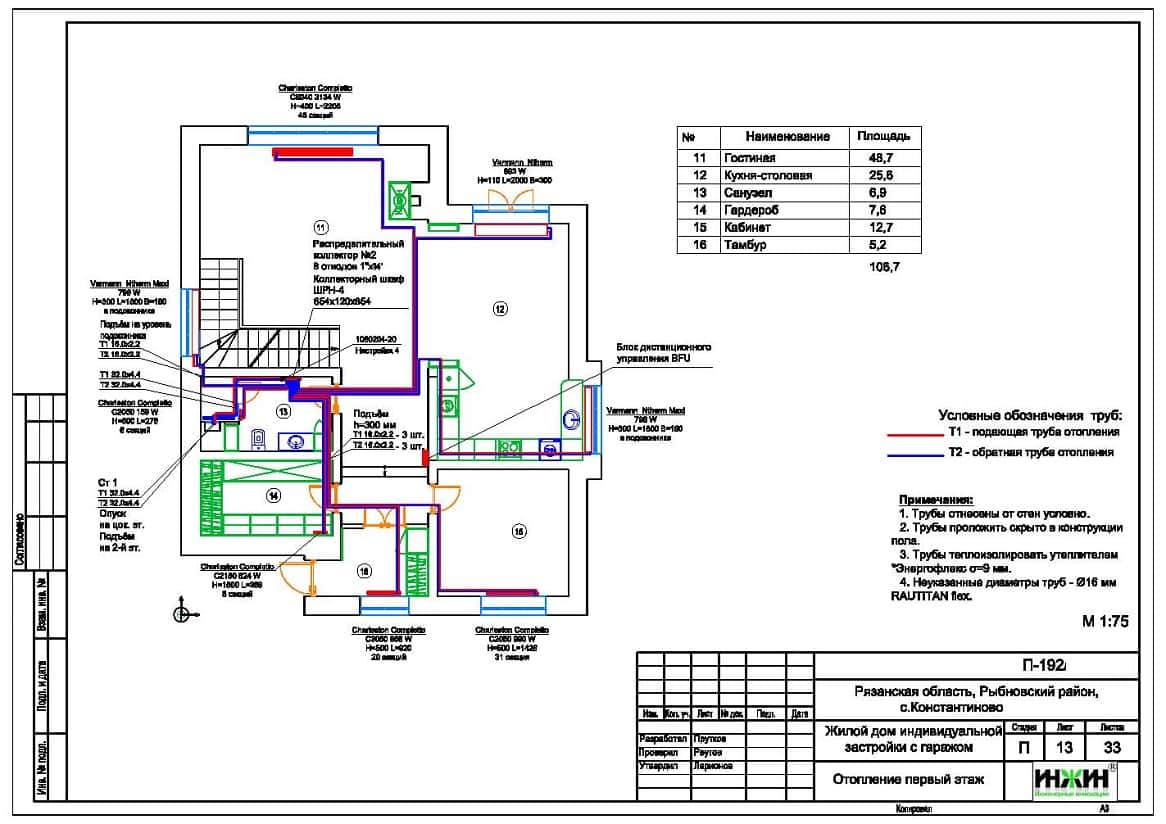

Система отопления частного дома.

     o Выполнен теплотехнический расчет отопления, с учетом теплопотерь через ограждающие конструкции, теплоотдачи отопительных приборов, теплого пола и полотенцесушителей (в санузлах);
     o Подобраны приборы для системы отопления: стальные трубчатые радиаторы Zehnder Completto и встраиваемые в пол конвекторы Varmann Ntherm с естественной конвекцией;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая;
     o Температурный график системы отопления 80/60°С;
     o Трубы отопления из сшитого полиэтилена Rehau;
     o Коллекторы отопления – Rehau, на 7 (2 шт.) и 8 отводов;
     o Шкафы коллекторные Valtec, встраиваемые;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода.

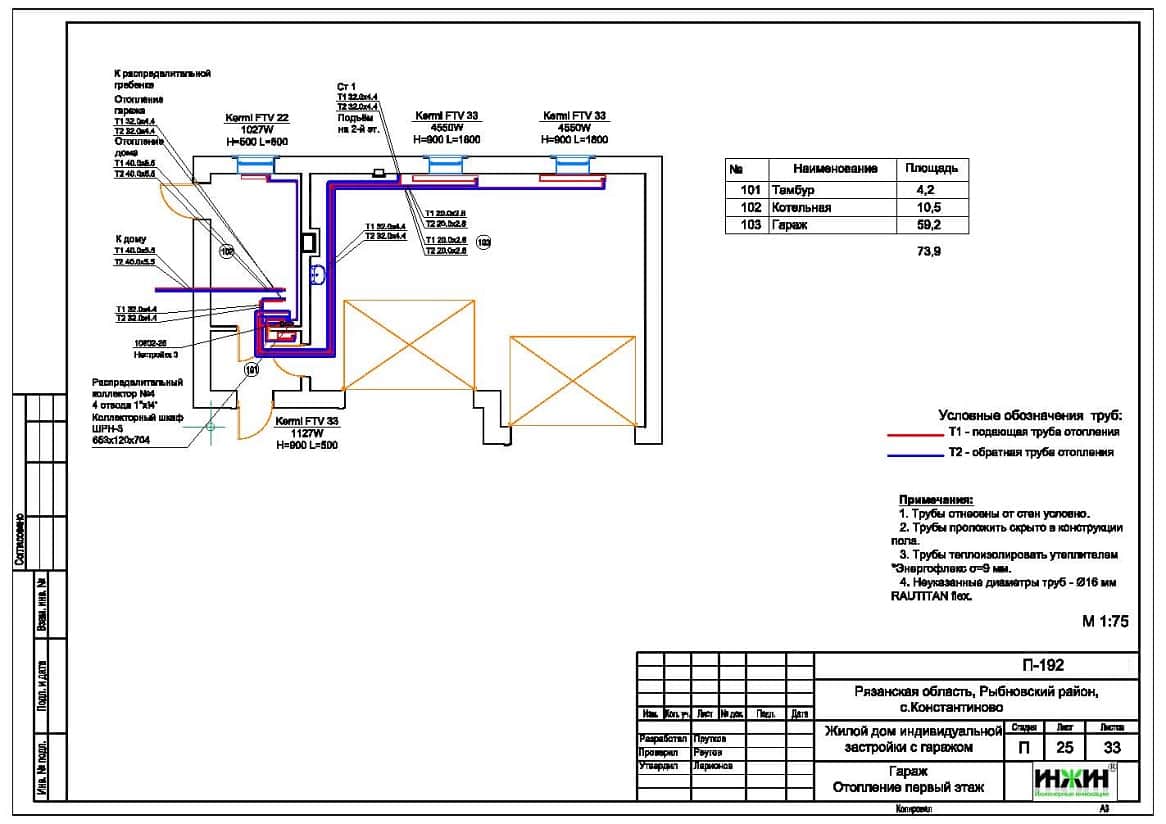

Система отопления двухэтажного гаража.
     o Выполнен теплотехнический расчет отопления гаража, с учетом теплопотерь через ограждающие конструкции, теплоотдачи отопительных приборов, теплого пола и оборудования в котельной;
     o Подобраны приборы для системы отопления: стальные панельные радиаторы Kermi и встраиваемый в пол конвектор Varmann Ntherm (естественная конвекция);
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая;
     o Температурный график системы отопления 80/60°С;
     o Трубы отопления из сшитого полиэтилена Rehau;
     o Коллекторы отопления – Rehau, на 4 и 6 отводов, по одному на каждый этаж гаража;
     o Шкафы коллекторные Valtec, пристраиваемые;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода.

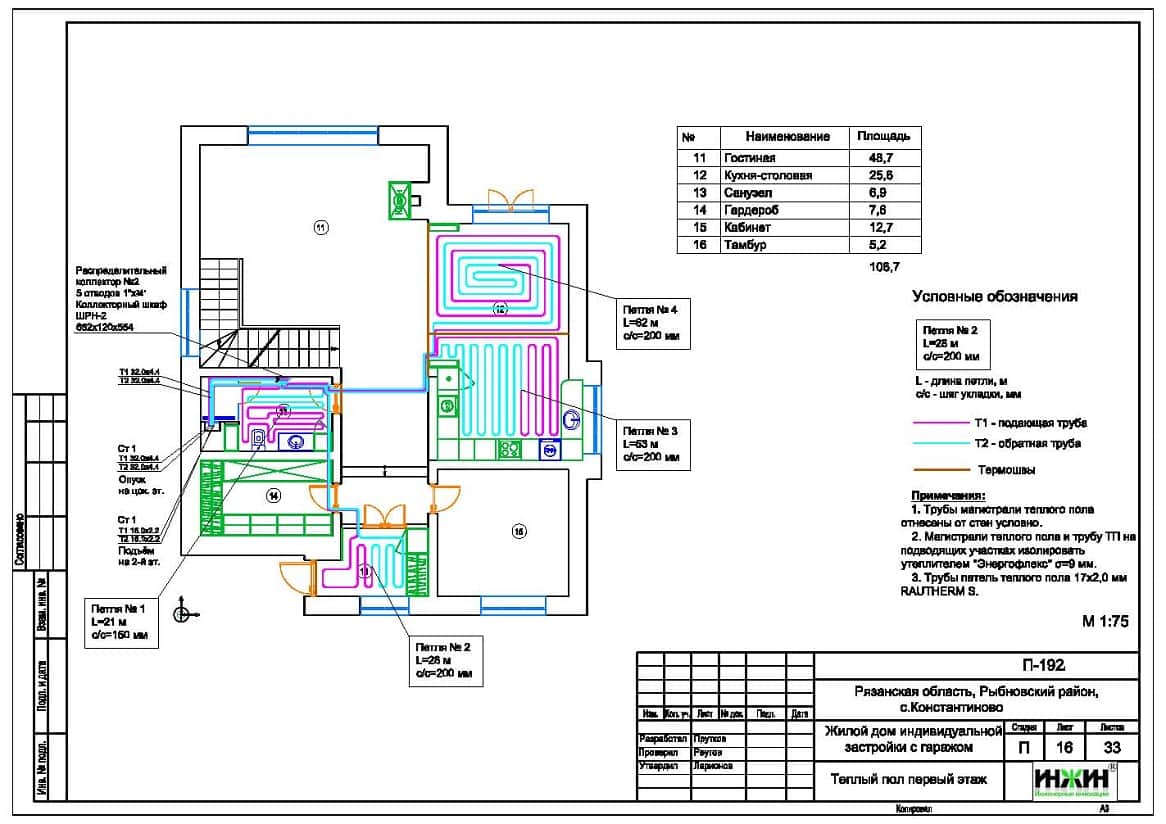

Водяной теплый пол дома и гаража.

     o Водяной теплый пол в доме предусмотрен на площади 85 м.кв., 7 петель, в гараже – на площади 25 м.кв., 2 петли;
     o Предусмотрено два отдельных контура теплоснабжения водяного теплого пола дома и гаража;
     o Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S;
     o Коллекторные группы Rehau с расходомерами на 2, 2 и 5 отводов;
     o Основание теплого пола – маты из ламинированного пенополистирола Экопол EPS2102;
     o Регулирование температуры теплого пола – общее, автоматикой котельной.

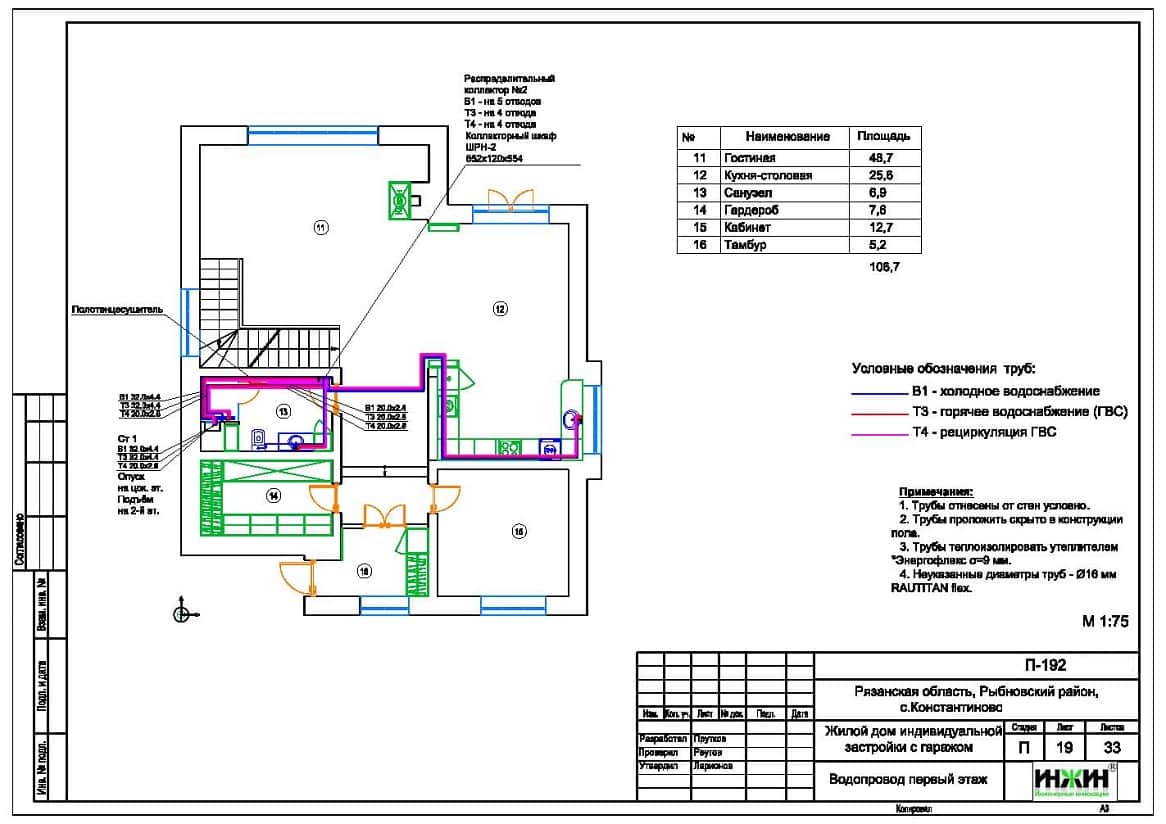

Внутренний водопровод дома и гаража.
     o Схема внутреннего водопровода – коллекторная, с рециркуляцией горячей воды через проходные водорозетки;
     o Коллекторы водопровода – сборные, Valtec VTc.560, с запорными вентилями;
     o Трубы системы водоснабжения – из сшитого полиэтилена Rehau;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 9мм.
Система канализации дома и гаража.
     o В гараже предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o В доме система канализации комбинированная, безнапорная с напорным участком;
     o Предусмотрены две канализационно-насосные станции Grundfos, размещенные в цокольном этаже дома;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 13мм.
