Выполненные проекты

Чертеж электрики дома в ТСН «Озерное»

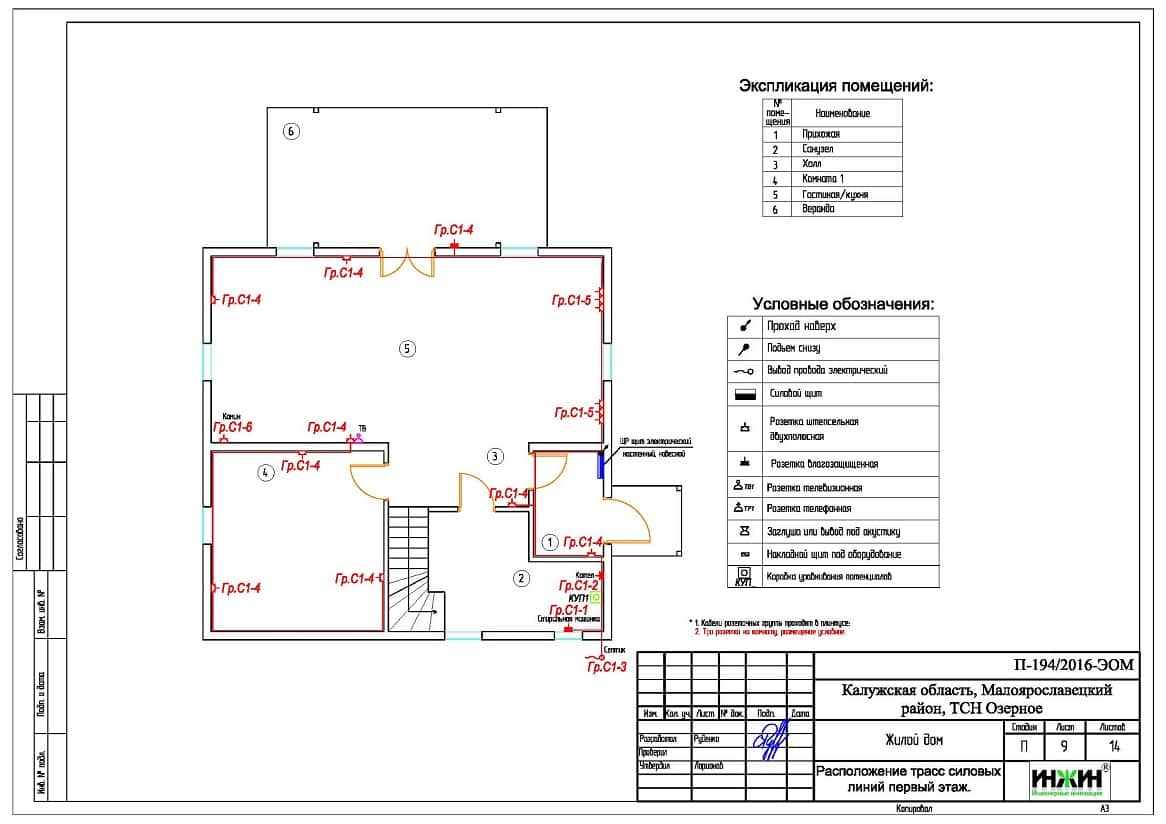

Проект электрики 1 этажа дома в Калужской области
Чертеж проекта электрики дома в Калужской области
Проект электрического освещения Проект электрики, пример

Объект: двухэтажный дом площадью 135 м.кв., расположенный в ТСН «Озерное» Малоярославецкого района Калужской области

Стоимость проекта электрики: 12 112 руб. со скидкой 15% за комплексный проект электрики и отопления (проект слаботочной кабельной сети – бесплатно).

Проект электрики выполнен: 10.05.2017
Состав проекта:
     1. Пояснительная записка. Общие данные

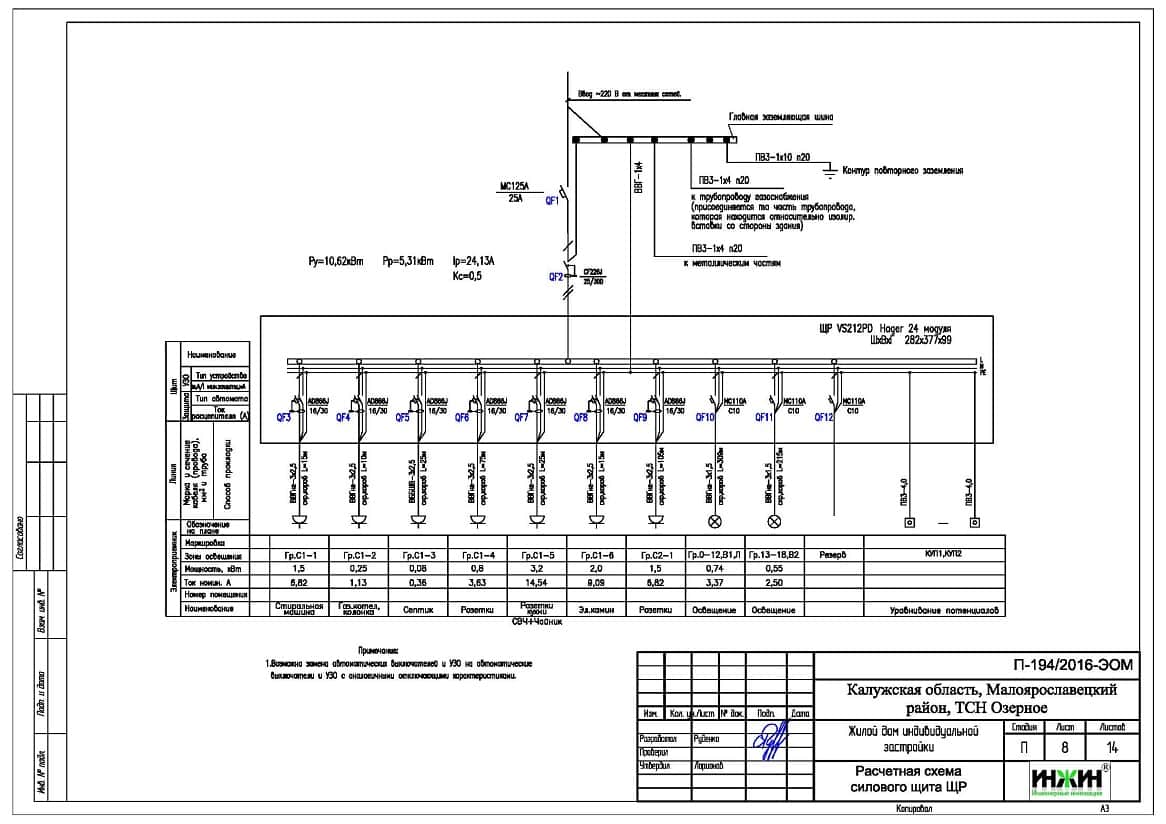

     2. Однолинейные схемы вводного распределительного устройства и поэтажных распределительных щитов.

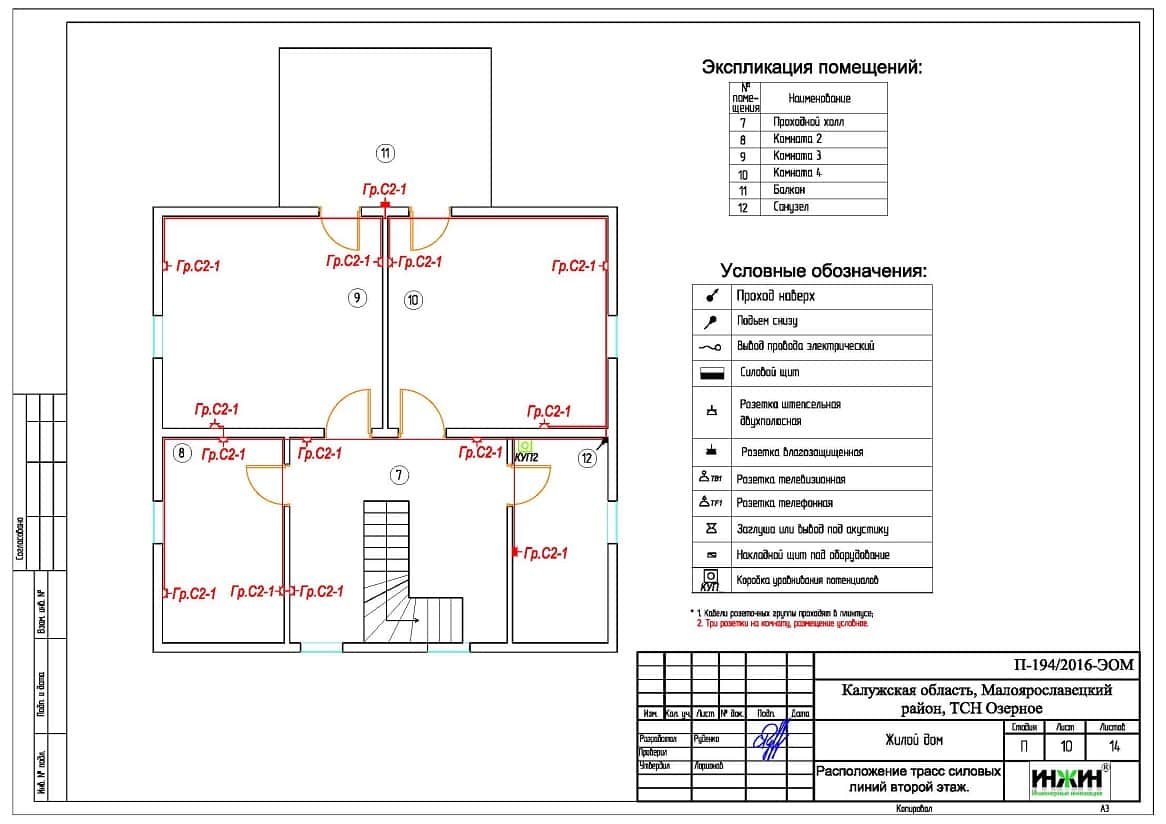

     3. Чертежи кабельных трасс силовых электрических сетей.
     4. Чертежи групповых осветительных сетей.
     5. Спецификация материалов и оборудования.
Объем проекта: 14 листов.

Технические решения, принятые в проекте, в соответствии с заданием на проектирование электрики.

Распределительный электрический щит.

     o Проектом предусмотрен распределительный щит, оснащенный 14-ю автоматами;
     o Автоматические выключатели, дифференциальные автоматы и УЗО в щитах - Hager;
     o Щитовое оборудование размещено во встроенных корпусах Hager.

Силовая кабельная сеть (электропроводка).

     o Электропроводка предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
     o Общая протяженность линий электроснабжения и освещения – 595 метров;
     o Электропроводка предусмотрена скрытым способом, в защитной гофрированной ПВХ-трубе и металлорукаве в виниловой изоляции (в деревянных конструкциях);
     o Запроектирована 61 точка подключения розеток и выключателей освещения.

Заземление.
     Предусмотрен контур заземления на базе комплекта Ezetek EZ 6.

Заказать проект электрики дома со скидкой.
Для этого дома в СНТ "Озерное" выполнен проект системы отопления, котельной, водоснабжения и канализации.
