Проект отопления, водоснабжения и канализации: выполнен 06.10.2011

Объект: жилой дом индивидуальной застройки площадью 111  кв.м. в Калужской области

Вариант отопления: «Комфортный»

Стоимость проекта: 16 500 руб. (проект котельной – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект чертежей радиаторного отопления жилого дома.

5.   Комплект чертежей напольного отопления (теплого пола) жилого дома.

6.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

7.   Схема системы канализации (аксонометрия).

8.   Спецификация материалов и оборудования.

Объем проекта: 34 листа.

Основные проектные решения, в соответствие с заданием Заказчика.

Котельная.

o   На базе настенного газового котла Vaillant turboTEC plus VU INT мощностью 28кВт с закрытой камерой сгорания;

o   Проектом предусмотрен резервный электрический котел Vaillant eloBLOCK 6KVR14 мощностью 6кВт, для поддержания минимального уровня отопления на период до подключения магистрального газа;

o   Контуры котельной – отопление дома, горячее водоснабжение и водяной теплый пол;

o   Приготовление горячей воды при помощи бойлера Reflex SF150, объемом 150 литров;

o   Расширительные баки отопления и водоснабжения Reflex (Германия);

o   Насосное оборудование Grundfos (Дания);

o   Трубы дымоходные Vaillant, пластиковые, коаксиальные, в исполнении «через стену»;

o   Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o   Автоматика котельной – основной блок Vaillant calorMATIC 630/2.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления.

o  Отопление дома радиаторное, использованы стальные панельные конвекторы Kermi FTV (Германия)  с нижним подключением;

o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопластик Rehau RAUTITAN stabil (Германия).

Система теплых полов.

Теплые полы проектом предусмотрены на площади 20 м.кв.

Трубопроводы теплого пола - металлопластик Rehau RAUTITAN stabil (Германия).

Управление теплым полом – общее, контуром котельной.

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды. Модели полотенцесушителей в проекте не указывались и в тепловом расчете не учитывались.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – коллекторно-лучевая;

o  Трубопроводы системы водоснабжения – металлопластик Rehau RAUTITAN stabil (Германия);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).



Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома в Калужской области.

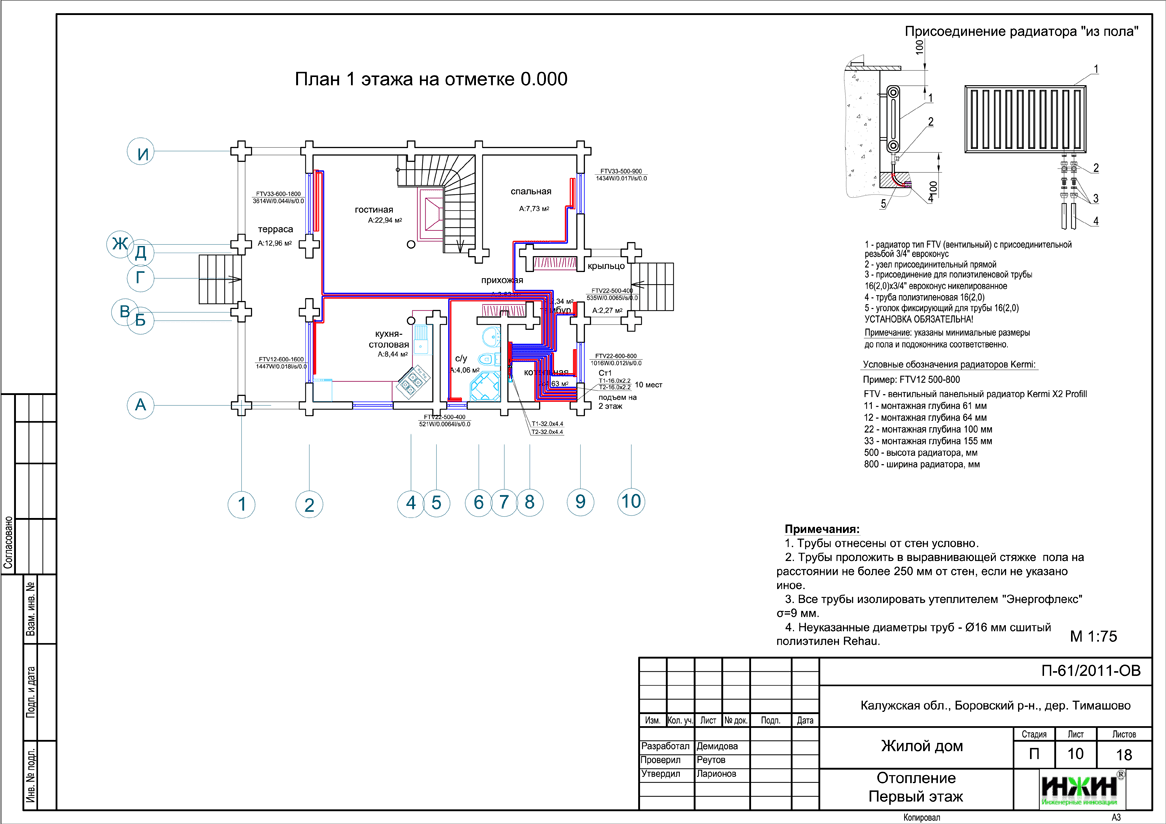

Проект отопления, водоснабжения и канализации частного дома. Пример

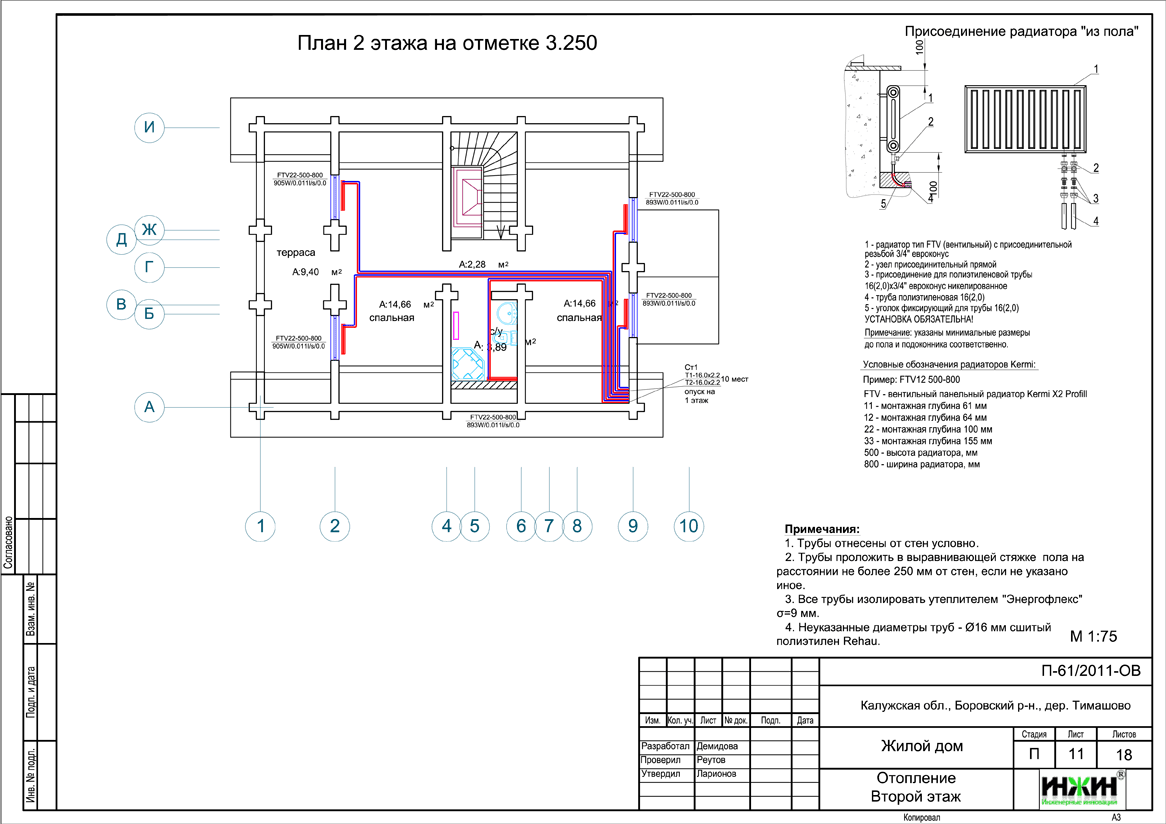

Проект отопления, водоснабжения и канализации загородного дома. Проект радиаторного отопления второго этажа

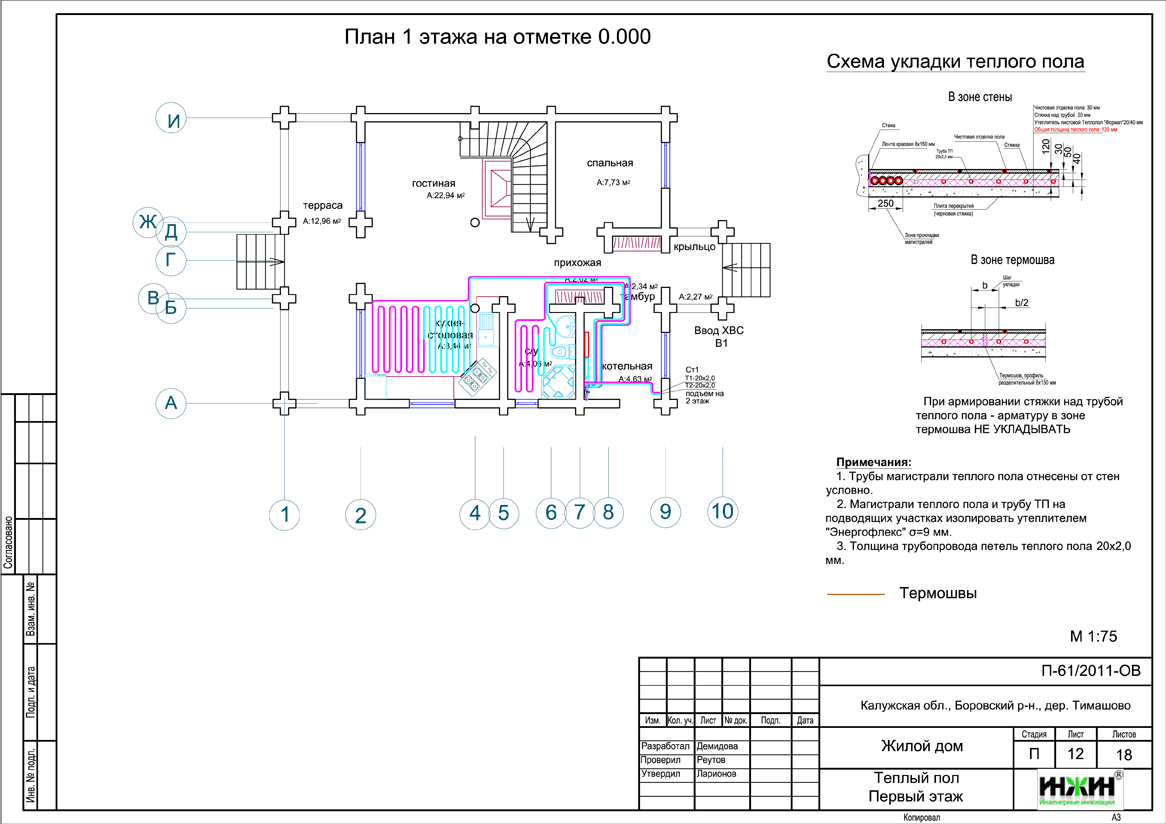

Проект водяного теплого пола, разработанный компанией Инженерные Инновации

Проект водяного теплого пола, разработанный компанией Инженерные инновации

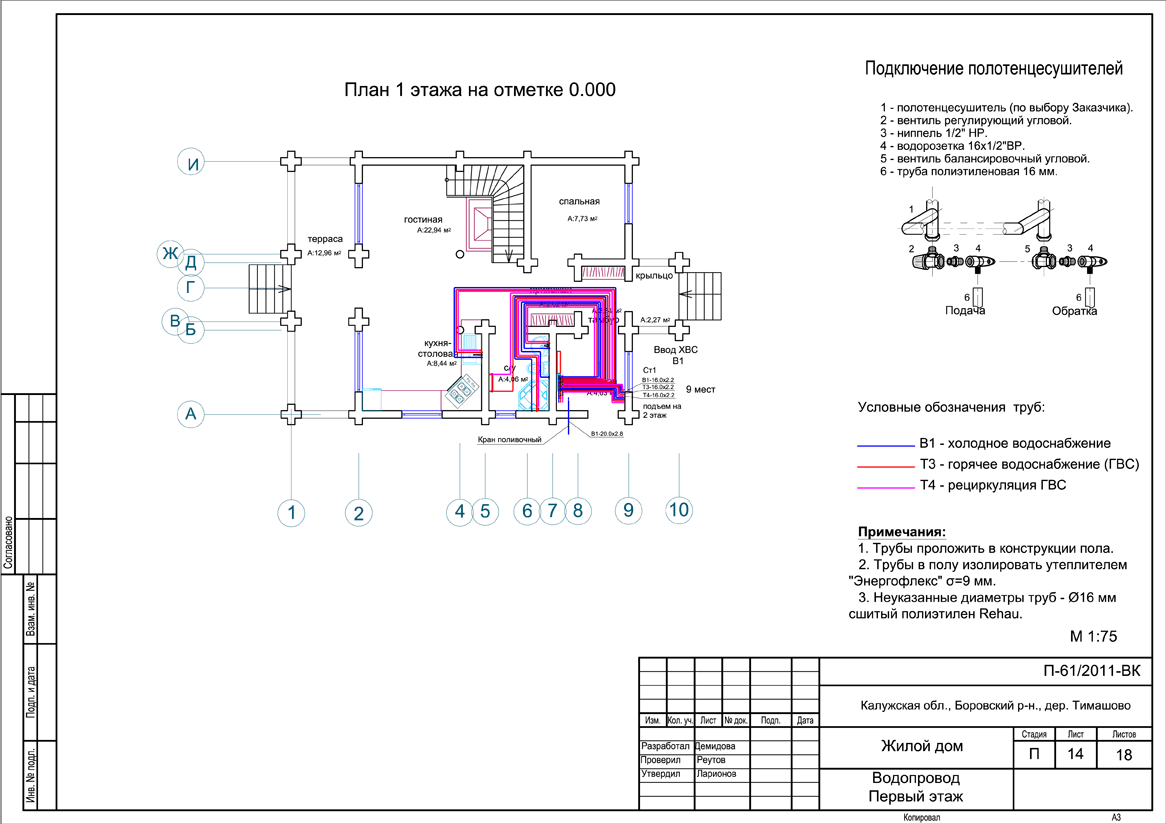

Проект внутреннего водопровода, разработанный компанией Инженерные Инновации

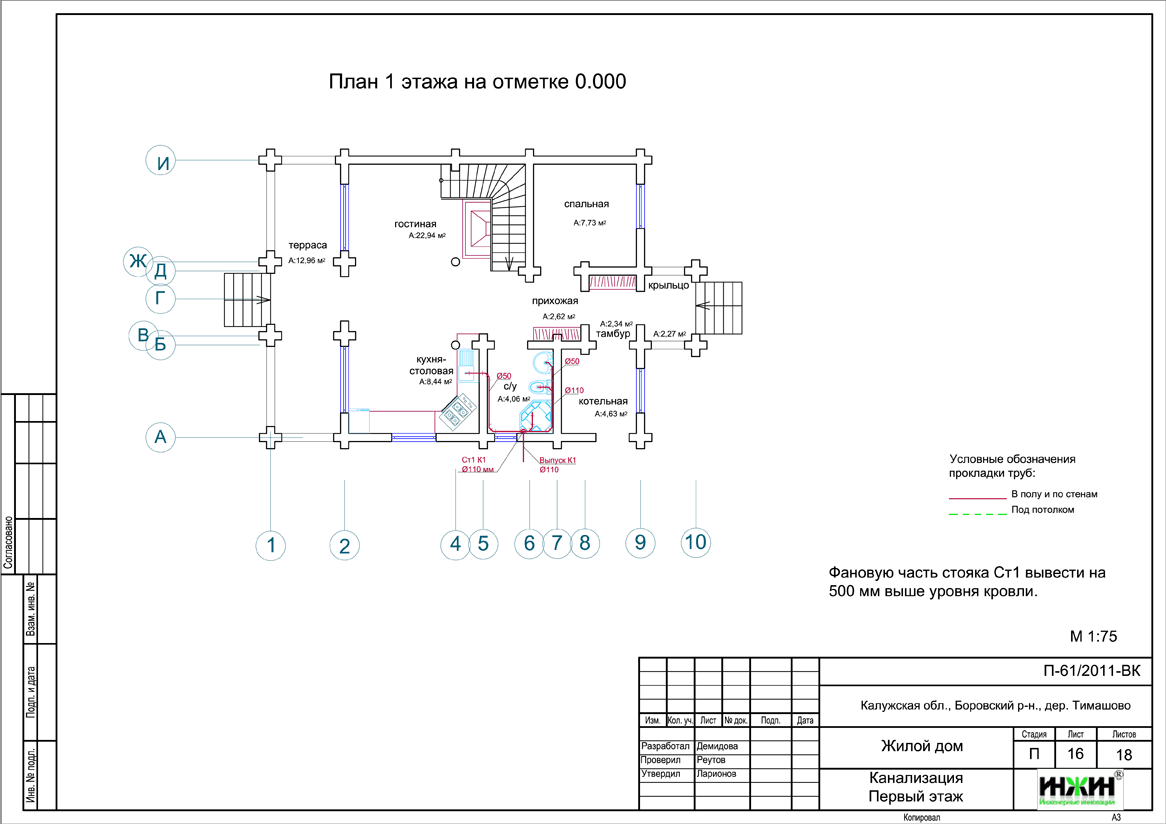

Проект канализации частного дома
