Выполненные проекты

Проект электрического распределительного щита в деревянном домеОбъект: загородный деревянный дом площадью 200 м.кв., расположенный в СНТ «Боровики» Боровского района Калужской области

Цена проекта электрики: 19 000 руб. (проект слаботочной кабельной сети – бесплатно).

Проект электрики выполнен: 29.11.2017

Проект электроснабжения деревянного частного дома в Калужской областиСостав проекта электрики деревянного дома:

     1. Пояснительная записка. Общие данные по электроснабжению загородного дома.

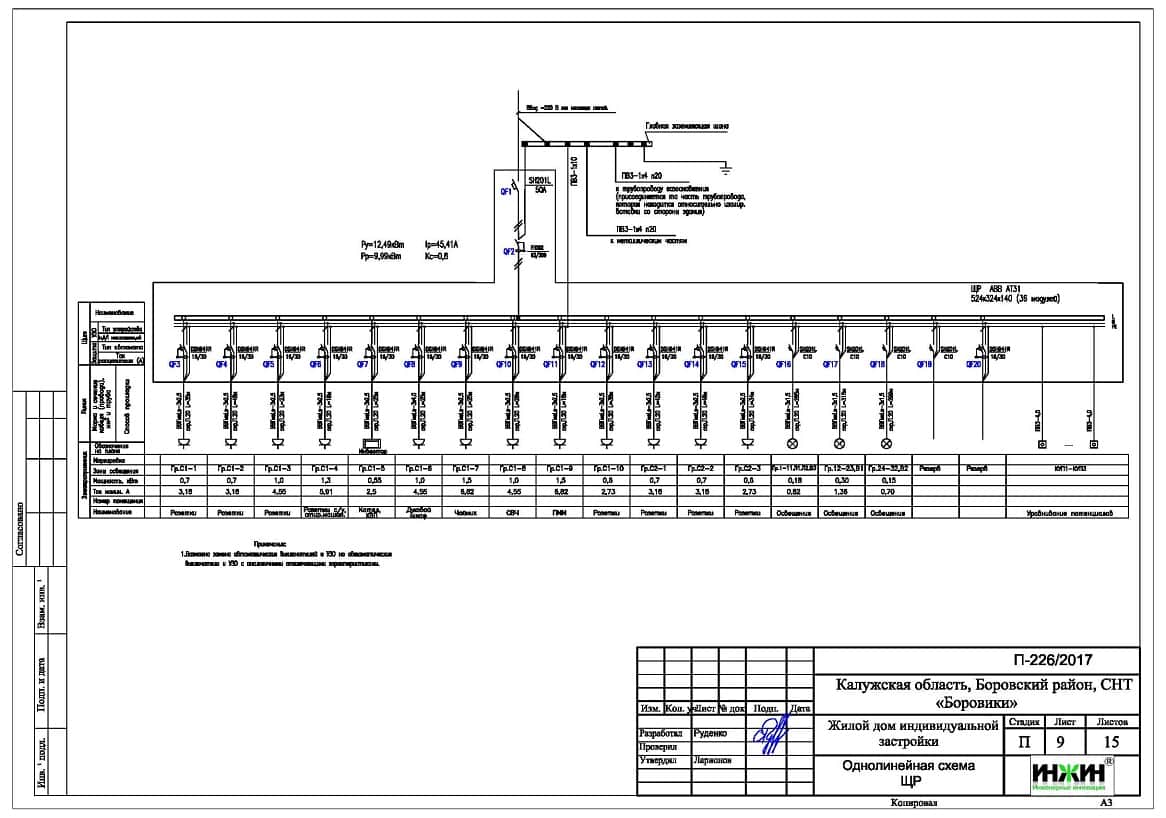

     2. Однолинейная схема вводного распределительного устройства и распределительного электрического щита.
     3. Чертежи электропроводки силовых электрических сетей.

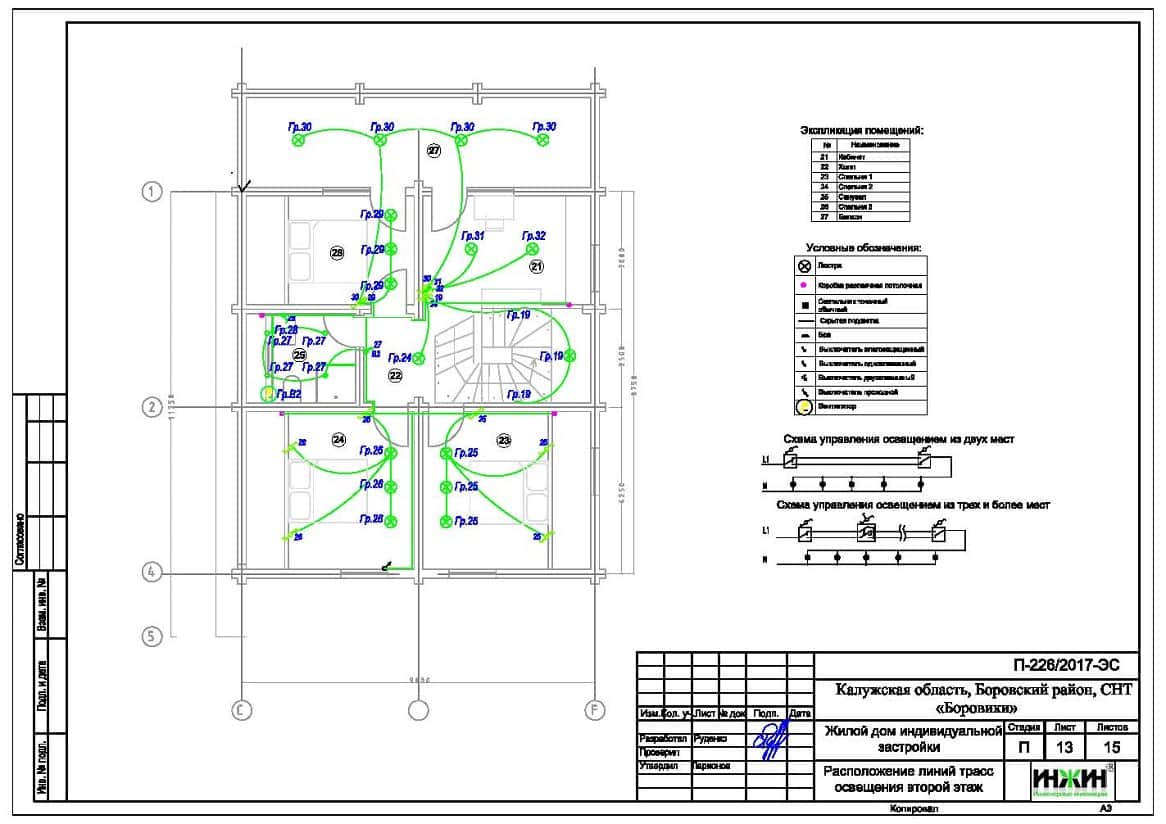

     4. Чертежи электропроводки групповых осветительных сетей.
     5. Спецификация материалов и оборудования по системе электроснабжения и освещения загородного дома.
Объем проекта: 15 листов.

Технические решения, принятые в проекте электроснабжения и освещения деревянного дома, в соответствии с заданием на проектирование электрики.

Распределительный электрический щит.
     o Проектом предусмотрен распределительный щит, размещенный в прихожей загородного дома и оснащенный 21 автоматом;
     o Автоматические выключатели, дифференциальные автоматы и УЗО в щите производства ABB;
     o Щитовое оборудование размещено в навесном корпусе ABB.

  Чертеж проекта электрики деревянного дома в СНТ Боровики  Проект электрики частного дома из дерева в Калужской областиПроект электрики, освещение деревянного дома 200 м.кв.

Силовая и слаботочная кабельная сеть (электропроводка в деревянном доме).

     o Электропроводка предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (бездымный, не поддерживающий горение);
     o Общая протяженность линий электроснабжения и освещения – 1 520 метров;
     o Электропроводка предусмотрена скрытым способом, в защитной гофрированной ПВХ-трубе и металлорукаве в виниловой изоляции;
     o Запроектированы 184 точки подключения розеток и выключателей освещения;
     o Для системы телевидения предусмотрены слаботочные кабели Cavel SAT 703, в количестве 50 метров;
     o Для домофона предусмотрен кабель КВК-2П 2х0,75, 50 метров.

Заказать проект электрики деревянного дома.

Узнать подробные цены на проект электрики.

Монтаж электрики деревянного дома в СНТ Боровики

     По этому проекту выполнен монтаж электрики деревянного дома.
