Выполненные проекты

Объект: загородный дом с бассейном площадью 455 м.кв., расположенный в дер. Троицкое Московской области
Вариант отопления: «Комфортный»
Стоимость проекта отопления: 31 280 руб., проект котельной - бесплатно

Проект отопления выполнен: 16.03.2012

Состав проекта отопления дома с бассейном в дер. Троицкое:
     Пояснительная записка, общие данные по отоплению дома с бассейном в дер. Троицкое
     Теплотехнический расчет отопления дома с бассейном в дер. Троицкое.

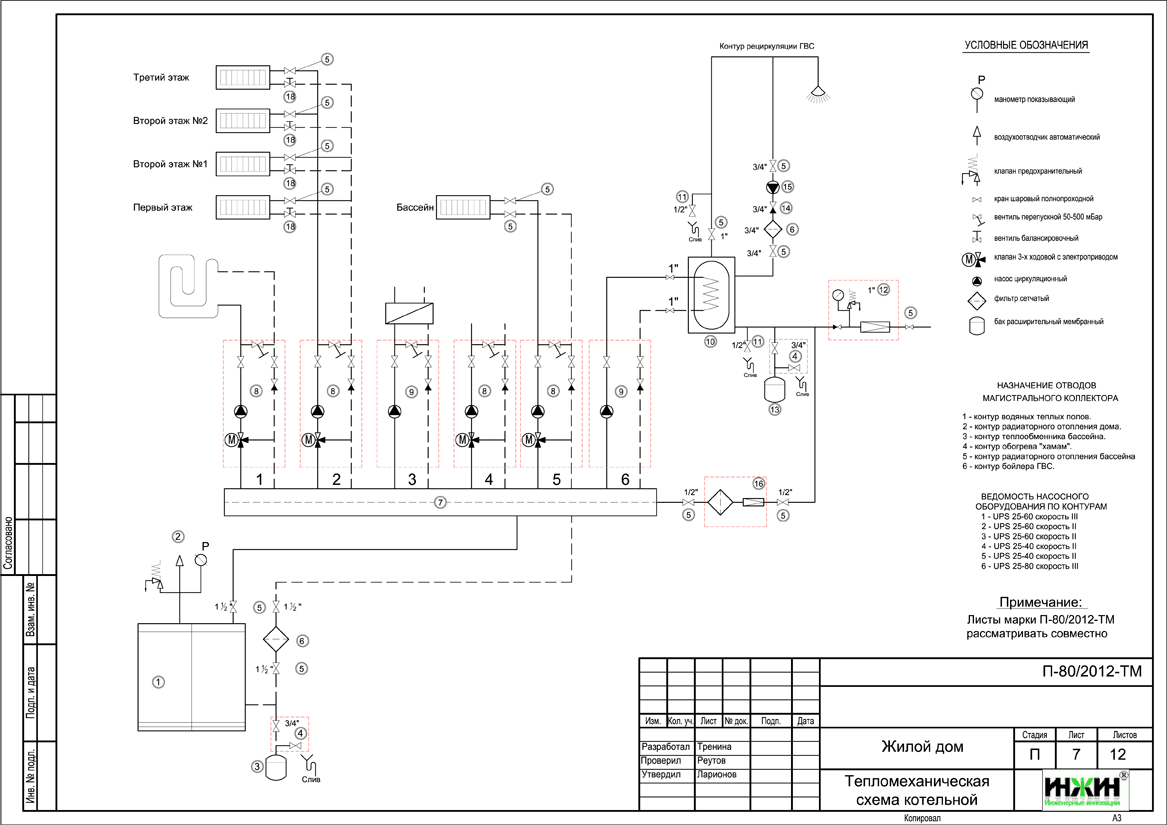

     Тепломеханическая схема котельной с размещением оборудования.
     Комплект чертежей радиаторного отопления жилого дома и бассейна.
     Комплект чертежей теплого пола жилого дома и бассейна.
     Спецификация оборудования отопления дома с бассейном в дер. Троицкое.
Объем проекта отопления: 31 лист.
Основные решения проекта отопления и теплого пола в соответствии с заданием Заказчика.

Котельная дома с бассейном в дер. Троицкое (проект котельной бесплатно).

     o На базе напольного газового котла Vaillant atmoCRAFT (Германия) мощностью 85 кВт;
     o Контуры теплоснабжения – 6 шт.: радиаторного отопления дома, радиаторного отопления бассейна, теплого пола, теплоснабжения хаммама, теплоснабжения подогрева воды в бассейне, бойлера горячего водоснабжения;
     o Приготовление горячей воды при помощи бойлера Reflex, объемом 300 литров;
     o Расширительные баки отопления и водоснабжения Reflex (Германия);
     o Насосы отопления и теплоснабжения Grundfos;
     o Трубы дымоходные – Rosinox (Россия);
     o Распределительные гребенки с насосно-смесительными узлами Meibes;
     o Автоматика котельной – Vaillant calorMATIC 630/3, выносной программируемый пульт управления VR 90/3.
Автоматизация отопления и котельной (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое регулирование отопления по температуре в доме;
     o Автоматическое поддержание заданной температуры контуров отопления, теплых полов и горячего водоснабжения.

Проект отопления, водоснабжения и канализации. Тепломеханическая схема котельной  Проект отопления дома, разработанный компанией Инженерные Инновации  Проект отопления частного дома, разработанный компанией Инженерные Инновации

Отопление дома с бассейном в дер. Троицкое (проект отопления).

     o Схема отопления – коллекторная, с принудительной циркуляцией теплоносителя;
     o Проектом предусмотрено использование стальных панельных конвекторов Kermi FTV  с подключением снизу из пола, а также встроенных в пол конвекторов Licon (Чехия) с корпусом из нержавеющей стали (для влажных помещений);
     o Температурный график отопления 80/60° С;
     o Магистральные трубопроводы отопления – армированный полипропилен, подводящие трубопроводы отопления – металлопластик Valtec.

Водяной теплый пол (проект теплого пола).

Проект водяного теплого пола, разработанный компанией Инженерные инновации     o Теплый пол запроектирован на площади 117 м.кв.;
     o Трубопроводы теплого пола - металлопластик Valtec;
     o Напольный утеплитель – ячеистый пенополистирол «Формат» (Россия).
Теплоснабжение бассейна.
     В соответствии с исходными данными Заказчика для теплоснабжения теплообменника бассейна запроектирован отдельный контур котельной с насосной группой.
Теплоснабжение хаммама.
     Для теплоснабжения турецкой бани «хаммам» в котельной предусмотрен отдельный контур с насосной группой.
