Выполненные проекты

Объект: таунхаус площадью 133 м.кв., расположенный в КП «Бакеево» Солнечногорского района Московской области
Вариант отопления: «Комфортный»

Стоимость проекта отопления, водоснабжения и канализации таунхауса: 19 125 руб. со скидкой 15% за комплексный проект отопления и электрики (проект котельной таунхауса бесплатно).

Проект отопления, водоснабжения и канализации выполнен: 19.03.2018

Состав проекта котельной отопления, водоснабжения и канализации таунхауса:
     1. Пояснительная записка проекта. Общие данные по системам отопления, водоснабжения и канализации таунхауса.
     2. Тепломеханическая схема котельной с размещением оборудования в помещении.
     3. Комплект поэтажных чертежей радиаторного отопления таунхауса.
     4. Комплект чертежей водяного теплого пола.
     5. Комплект чертежей внутреннего водопровода и канализации.
     6. Теплотехнический расчет отопления таунхауса.
     7. Спецификация материалов и оборудования по котельной, отоплению, теплому полу, водоснабжению и канализации таунхауса.

Объем проекта: 38 листов.

Решения, принятые в проекте, в соответствии с заданием на проектирование отопления, водоснабжения и канализации таунхауса.

Котельная таунхауса (проект котельной бесплатно).

     o Котел газовый настенный Buderus Logamax U054-24 мощностью 24 кВт (в наличии на объекте);
     o Размещение котла отопления – в помещении кухни, бойлера и коллектора котельной – под лестницей 1 этажа;
     o Контуры теплоснабжения котельной – радиаторное отопление дома, водяной теплый пол и горячее водоснабжение (бойлер косвенного нагрева);
     o Для приготовления горячей воды предусмотрен накопительный бойлер Vaillant uniSTOR, объемом 150 литров;
     o Расширительный бак водоснабжения Flamco, бак отопления встроен в котел;
     o Насосы отопления и теплого пола Grundfos, использованы энергоэффективные насосы Alpha2 L;
     o Дымоудаление принудительное, выполнено на объекте;
     o В качестве распределительного коллектора использован компактный насосно-смесительный модуль Meibes Kombimix, подключение бойлера предусмотрено непосредственно к котлу;
     o Предусмотрена ручная подпитка отопления;
     o Автоматика котельной – блок Buderus RC300 с дополнительными смесительными модулями ММ100.
Автоматизация отопления (вариант «Комфортный»).
    o Автоматическое регулирование отопления по наружной температуре (погодное регулирование) и температуре в помещении;
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления таунхауса.

     o Выполнен теплотехнический расчет отопления, с учетом теплопотерь через ограждающие конструкции, теплоотдачи отопительных приборов, теплого пола, полотенцесушителей (в санузлах) и оборудования в котельной, расчетный расход тепла на отопление таунхауса составил 10,18 кВт;
     o Подобраны приборы для системы отопления: стальные панельные радиаторы Kermi в вентильном исполнении;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график системы отопления 80/60°С;
     o Трубы отопления из сшитого полиэтилена Rehau;
     o Коллекторы отопления – Rehau HKV, на 3 и 4 отвода (2 шт.), по одному на каждый этаж;
     o Шкафы коллекторные Valtec, встраиваемый и пристраиваемый;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода.

Проект отопления 1 этажа таунхауса в Московской области  Проект радиаторного отопления 2 этажа таунхауса  Чертеж водяного теплого пола дома в КП «Бакеево»

Водяной теплый пол в таунхаусе.
     o Водяной теплый пол в доме предусмотрен на площади 36 м.кв., 4 петли;
     o Предусмотрен отдельный контур для теплоснабжения водяного теплого пола;
     o Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S;
     o Коллектор теплого пола Rehau с расходомерами на 4 отвода;
     o Основание теплого пола – маты из ламинированного пенополистирола Elsen ElM01.50;
     o Регулирование температуры теплого пола общее, автоматикой котельной.

Водоснабжение таунхауса.
     o Схема внутреннего водопровода – коллекторная, с рециркуляцией горячей воды через проходные водорозетки;
     o Коллекторы водопровода – сборные, Valtec VTc.560, с запорными вентилями;
     o Выполнен расчет 20-ти точек водопровода, из них 14 тупиковых и 6 проходных;
     o Трубы системы водоснабжения – из сшитого полиэтилена Rehau;
     o Для наружного использования предусмотрен кран Meibes SEPP-Eis с защитой от замерзания;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 9мм.

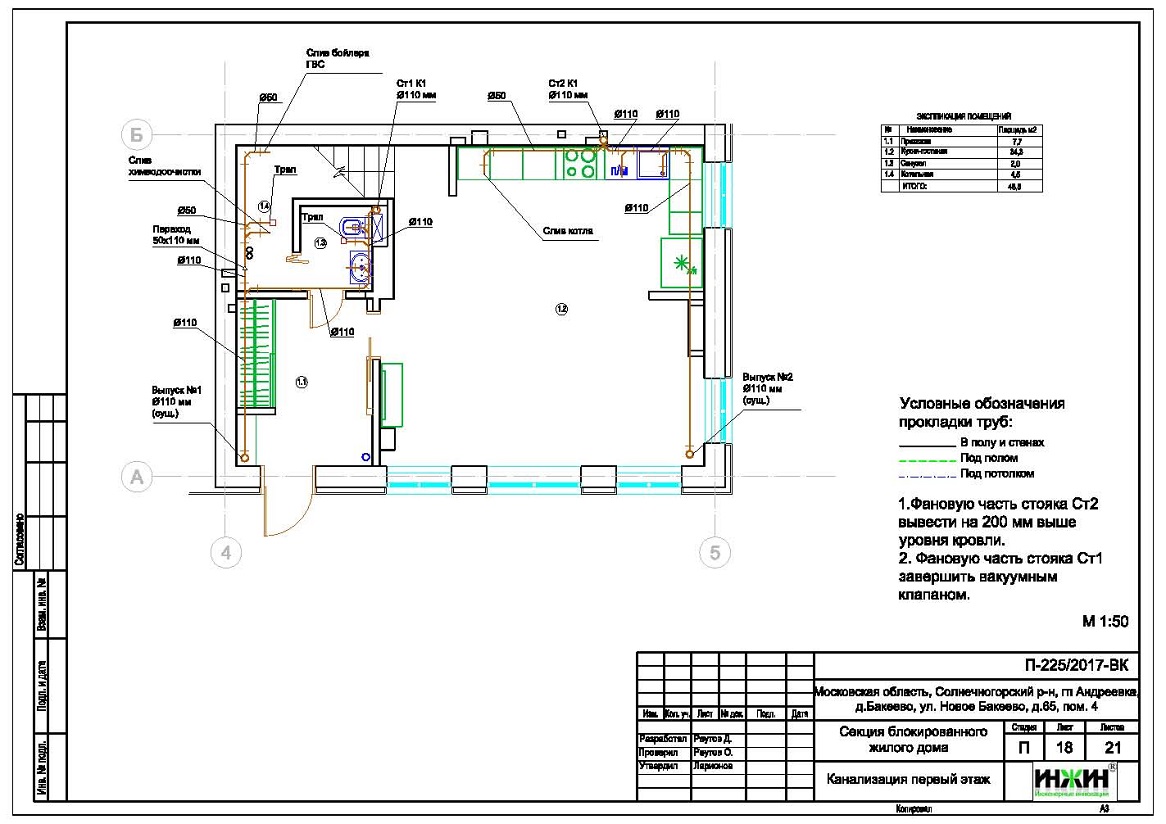

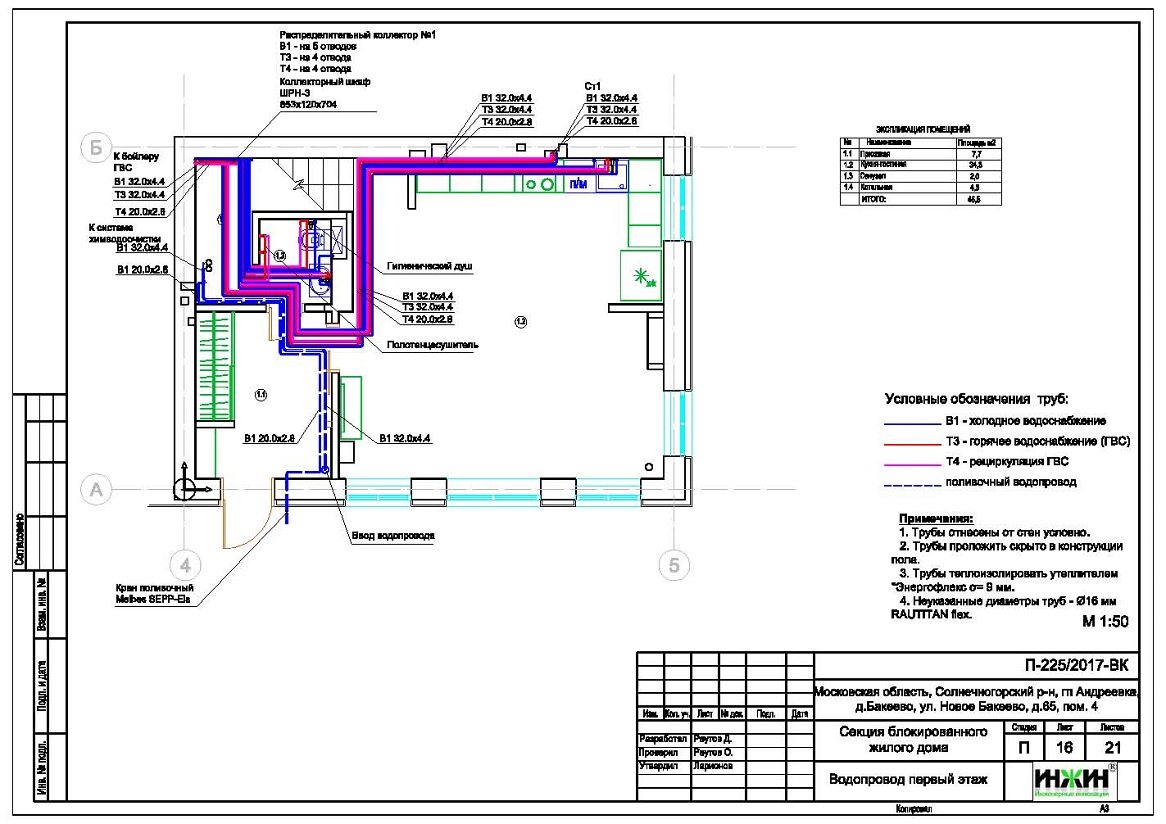

  Проект водоснабжения 1 этажа таунхауса в КП «Бакеево»Проект водоснабжения 2 этажа таунхауса в КП «Бакеево»  Проект канализации таунхауса площадью 133 м.кв.
Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Количество точек канализации – 13 шт.;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 13мм;
     o В санузлах предусмотрены трапы Viega, с сухим затвором (максимальная нагрузка 300 кг, рамка из пластмассы)
.

Заказать проект отопления водоснабжения в нашей компании со скидкой.

Для этого дома выполнен проект электрики.
