Объект: частный дом (четырехэтажный) площадью 326 м.кв., расположенный в гор. Щелково Московской области
Вариант отопления: «Комфортный+»

Стоимость проекта отопления: 61 285 руб. со скидкой 15% за комплексный проект отопления и электрики (проект котельной бесплатно).

Проект котельной отопления, водоснабжения и канализации выполнен: 06.06.2018

Состав проекта котельной отопления, водоснабжения и канализации дома:
     1. Пояснительная записка проекта. Общие данные по системам отопления, водоснабжения и канализации частного четырехэтажного дома.
     2. Тепломеханическая схема котельной с размещением оборудования в помещении цокольного этажа.
     3. Комплект поэтажных чертежей радиаторного отопления дома.
     4. Комплект чертежей водяного теплого пола.
     5. Комплект чертежей внутреннего водопровода и канализации.
     6. Теплотехнический расчет отопления дома.
     7. Спецификация материалов и оборудования по котельной, отоплению, теплому полу, водоснабжению и канализации дома.
Объем проекта:
63 листа.
Решения, принятые в проекте, в соответствии с заданием на проектирование отопления, водоснабжения и канализации частного дома
.

Котельная дома (проект котельной дома бесплатно).

     o Размещена в специально отведенном помещении цокольного этажа;
     o Предусмотрен каскад из двух настенных газовых конденсационных котлов Vaillant ecoTEC plus мощностью 24 кВт каждый;
     o Контуры теплоснабжения котельной – радиаторное отопление цокольного, первого/второго и третьего этажей дома, водяной теплый цокольного, первого/второго и третьего этажей дома, горячее водоснабжение (бойлер косвенного нагрева), всего семь контуров;
     o Для приготовления горячей воды предусмотрен накопительный бойлер Vaillant uniSTOR, объемом 300 литров;
     o Расширительные баки отопления и водоснабжения Flamco, объемом 35 и 33 литра соответственно;
     o Насосы отопления и теплого пола Grundfos, использованы энергоэффективные насосы Alpha2;
     o Дымоудаление принудительное, использован базовый набор Dn 130 мм PP для каскада из двух аппаратов ecoTEC в сочетании с комплектом для размещения дымохода Dn 130 мм в шахте;
     o В качестве распределительного коллектора использовано два комплекта коллекторов Meibes «Поколение 8» с гидравлическими стрелками и насосными группами;
     o Предусмотрена автоматическая подпитка отопления при помощи клапана Watts ALOMD;
     o Автоматика котельной – блок Vaillant calorMATIC 630/3 с дополнительными смесительными модулями VR 60, а также GSM-термостат ZONT H-1V.


Автоматизация отопления (вариант «Комфортный+»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование) и температуре в помещении;
     o Электронное регулирование контуров отопления при помощи программируемых выносных пультов VR 90/3;
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения;
     o Дистанционный контроль за работой котла по мобильному Интернету.

Система отопления частного дома (проект отопления).

     o Выполнен теплотехнический расчет отопления, с учетом теплопотерь через ограждающие конструкции, теплоотдачи отопительных приборов, теплого пола, полотенцесушителей (в санузлах) и оборудования в котельной, расчетный расход тепла на отопление дома составил 30,86 кВт;
     o Подобраны приборы для системы отопления: встраиваемые в пол конвекторы Varmann Ntherm и стальные трубчатые радиаторы Zehnder Completto;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график системы отопления 80/60°С;
     o Трубы отопления из сшитого полиэтилена Rehau;
     o Коллекторы отопления – Rehau HKV, на 4, 7 (2 шт.) и 11 отводов;
     o Шкафы коллекторные Valtec, встраиваемые и пристраиваемые;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода;
     o Регулирование отопления электронное, при помощи комнатных термостатов с дисплеем Rehau Nea Smart D и сервоприводов.

Отопление 1 этажа дома в Щелково  Отопление 2 этажа, проект  Проект теплого пола

Водяной теплый пол дома (проект теплого пола).

     o Водяной теплый пол в доме предусмотрен на площади 290 м.кв., 38 петель;
     o Предусмотрено три отдельных контура для теплоснабжения водяного теплого пола;
     o Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S;
     o Коллекторы теплого пола Rehau с расходомерами – по 2 шт. на 8 и 11 отводов;
     o Основание теплого пола – маты из ламинированного пенополистирола Elsen ElM01.50;
     o Регулирование температуры теплого пола общее, автоматикой котельной.

Водоснабжение дома.
     o Схема внутреннего водопровода – коллекторная, с рециркуляцией горячей воды через проходные водорозетки;
     o Коллекторы водопровода – сборные, Valtec VTc.560, с запорными вентилями;
     o Выполнен расчет 31-ой точки водопровода, из них 21 тупиковых и 10 проходных;
     o Трубы системы водоснабжения – из сшитого полиэтилена Rehau;
     o Для наружного использования предусмотрено два крана Meibes SEPP-Eis с защитой от замерзания;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 9мм.

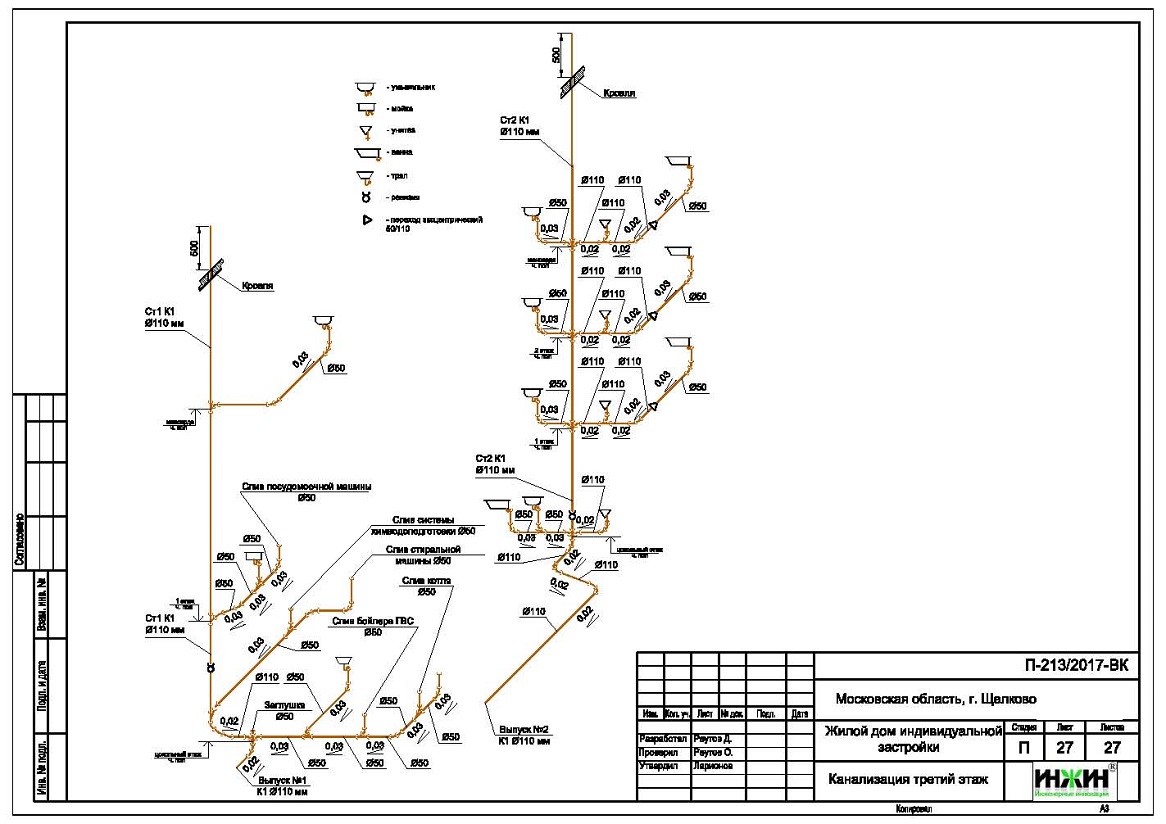

  Проект теплого пола дома в ЩелковоПроект водоснабжения дома в Щелково  Проект канализации дома в Щелково

Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Количество точек канализации – 18 шт.;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 13мм;
     o В котельной предусмотрен трап Viega Optifix 3, с сухим затвором (максимальная нагрузка 300кг, рамка из пластмассы).

Заказать проект отопления и водоснабжения в нашей компании со скидкой.
