Проект отопления, водоснабжения и канализации: выполнен 22.02.2012

Объект: жилой дом индивидуальной застройки с баней (отдельное строение) общей площадью 420  кв.м.

Вариант отопления: «Комфортный»

Стоимость проекта: 47 800 руб. (проект котельных дома и бани – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет дома.

3.   Теплотехнический расчет бани.

4.   Тепломеханическая схема котельной дома с размещением оборудования.

5.   Тепломеханическая схема котельной бани с размещением оборудования.

6.   Комплект рабочих чертежей радиаторного отопления и теплого пола жилого дома и бани.

7.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома и бани.

8.   Схема системы канализации (аксонометрия) дома и бани.

9.   Спецификация материалов и оборудования.

Объем проекта: 58 листов.

Основные проектные решения, в соответствие с заданием Заказчика.

Котельная дома.

o  На базе напольного чугунного котла Vaillant atmoVIT VK (Германия) мощностью 41 кВт, работающего на сжиженном природном газе;

o  Контуры котельной – отопление дома, горячее водоснабжение и водяной теплый пол;

o  Приготовление горячей воды при помощи бойлера Reflex, объемом 200 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные из нержавеющей стали Rosinox  (Россия);

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o  Автоматика котельной – основной блок Vaillant.

Котельная бани.

o  На базе настенного котла Vaillant (Германия) мощностью 28 кВт, работающего на сжиженном природном газе;

o  Контуры котельной – отопление бани и горячее водоснабжение;

o  Приготовление горячей воды при помощи бойлера Reflex, объемом 200 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – коаксиальные Vaillant;

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o  Автоматика котельной – встроенная в котел.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления.

o  Отопление дома радиаторное, использованы стальные панельные конвекторы Kermi FTV с нижним подключением;

o    Отопление бани радиаторное, использованы стальные панельные конвекторы Kermi FKO с боковым подключением;

o  Схема радиаторного отопления дома коллекторная с принудительной циркуляцией теплоносителя, отопление бани запроектировано по двухтрубной схеме;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопластик Valtec (Италия).

Система теплых полов.

o   Теплые полы проектом предусмотрены на площади 42 м.кв.;

o   Трубопроводы теплого пола - металлопластик Valtec (Италия);

o   Управление теплым полом – общее, контуром котельной.

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды.

Внутренний водопровод.

o  Схема внутреннего водоснабжения дома и бани – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов в доме, в бане предусмотрена напорная канализация;

o  Трубопроводы канализации – полипропилен Политрон (Россия).

Фрагменты проекта отопления, водоснабжения и канализации частного дома.

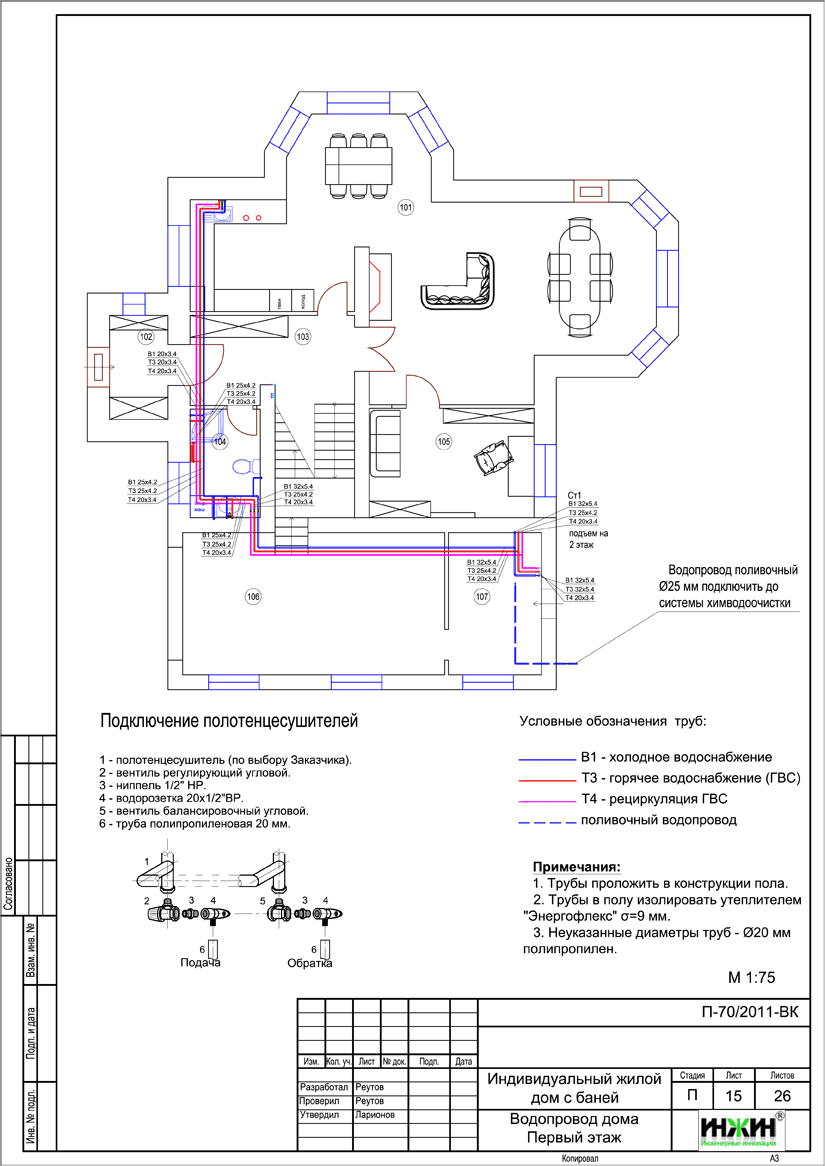

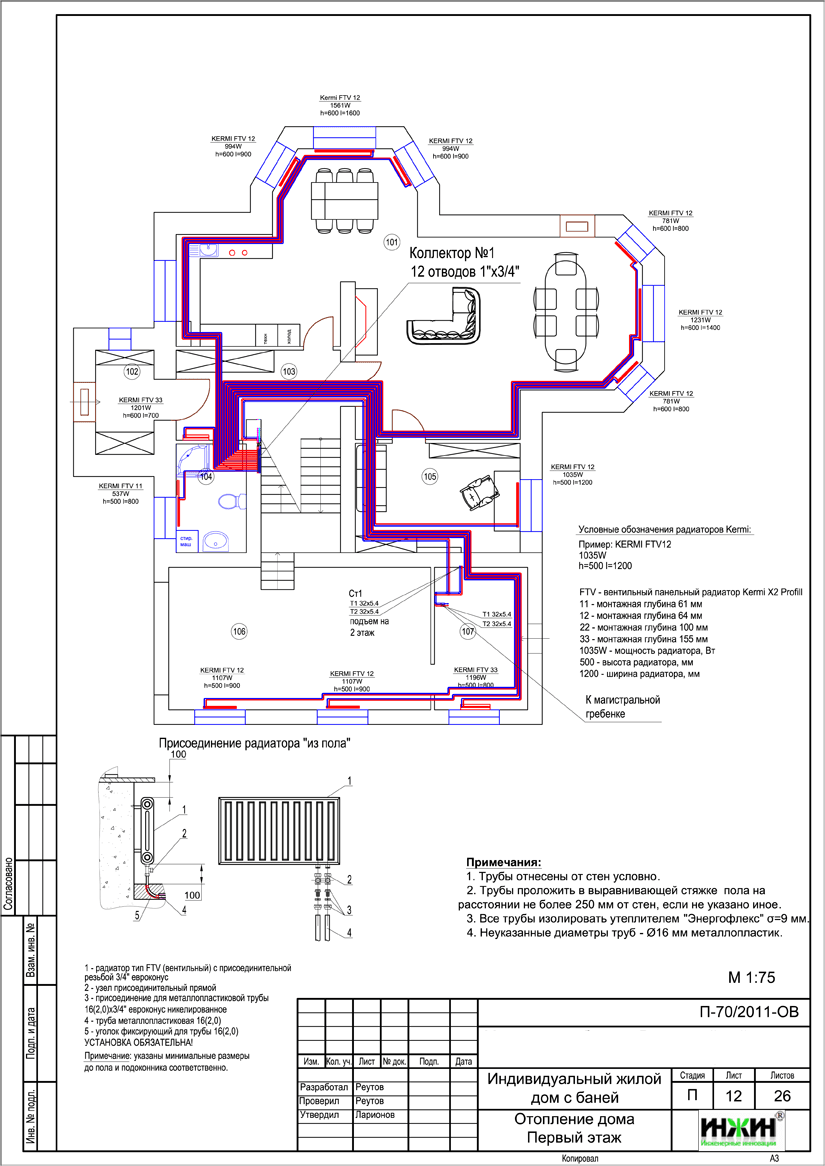

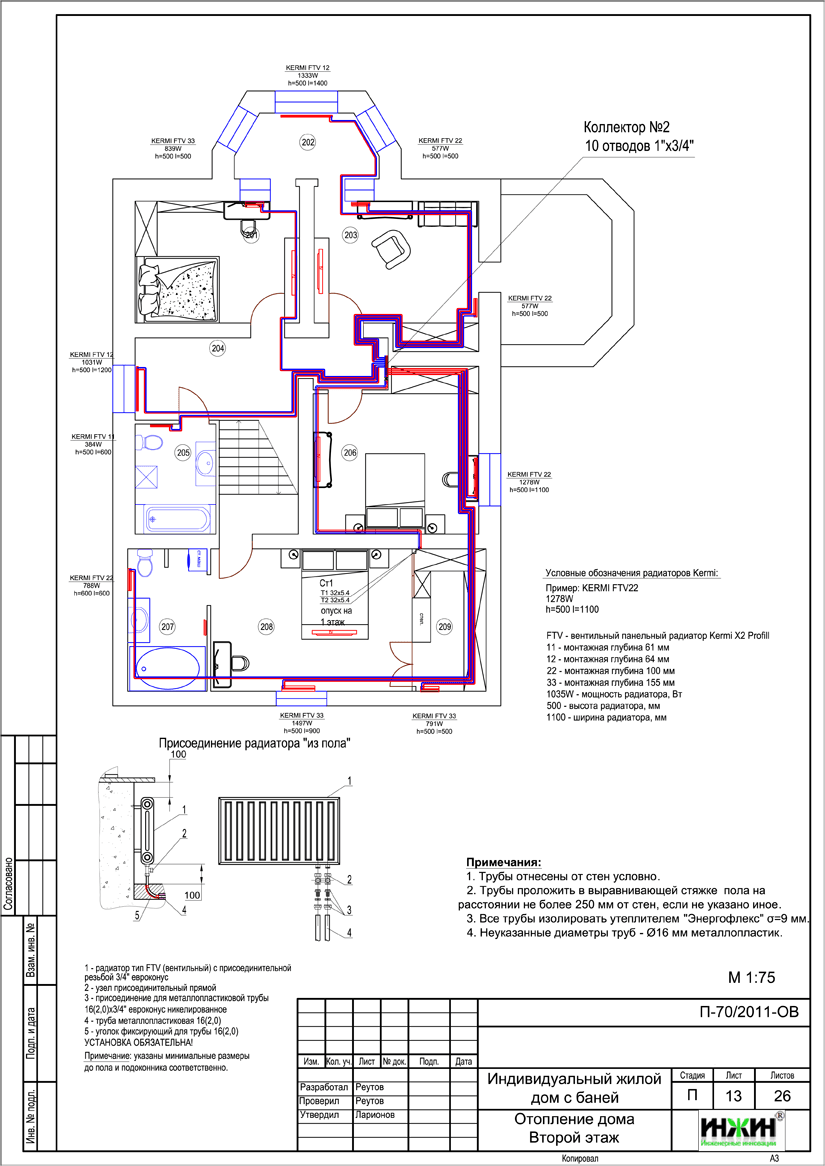

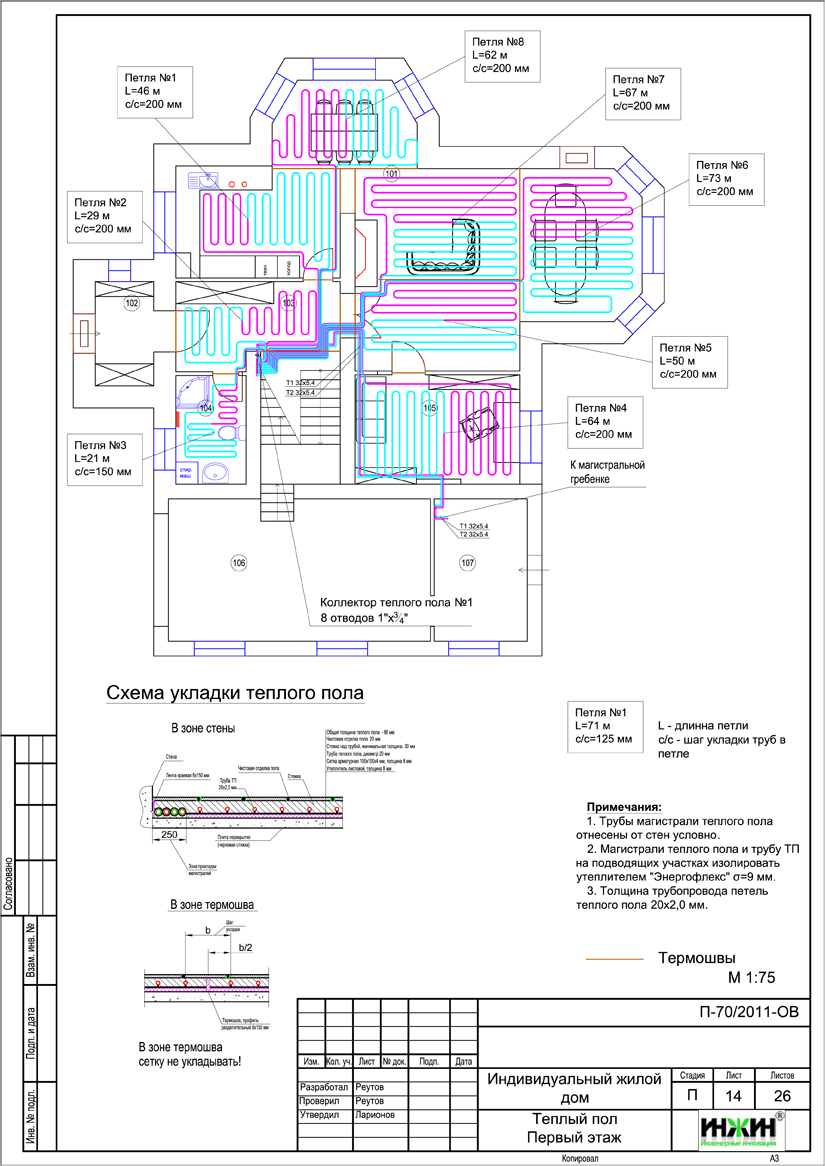

 Проект отопления, водоснабжения и канализации загородного дома Проект отопления загородного дома Проект отопления и теплого пола загородного дома  Проект водопровода частного домаПроект канализации частного дома

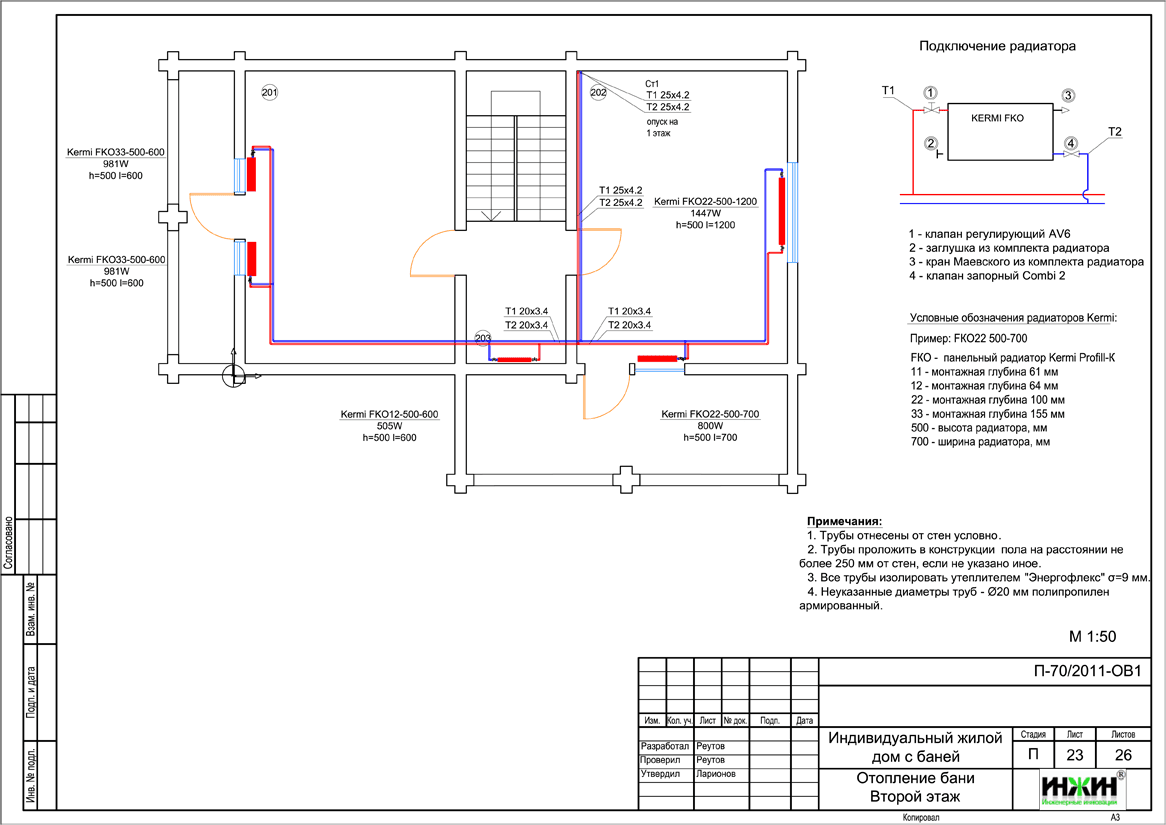

Проект отопления бани, разработанный компанией Инженерные Инновации

Проект отопления бани, разработанный компанией Инженерные Инновации

Проект водопровода бани, разработанный компанией Инженерные Инновации



По этому проекту выполнен монтаж отопления, водоснабжения и канализации
