Выполненные проекты

Объект: частный дом из кирпича площадью 304 м.кв., расположенный в гор. Дубна Московской области
Вариант отопления и теплого пола: «Комфортный+»

Цена проекта отопления, водоснабжения и канализации: 51 000 руб. (проект котельной бесплатно).

Проект котельной, отопления, канализации и водоснабжения выполнен: 18.07.2018

Состав проекта котельной отопления, водоснабжения и канализации дома в г. Дубна:
     1. Пояснительная записка проекта. Общие данные по системам отопления, водоснабжения и канализации частного дома из кирпича.
     2. Тепломеханическая схема котельной с размещением оборудования в помещении цокольного этажа.
     3. Комплект поэтажных чертежей радиаторного отопления трех этажей дома.
     4. Комплект чертежей водяного теплого пола дома в гор. Дубна.
     5. Комплект чертежей внутреннего водопровода и канализации дома из кирпича.
     6. Теплотехнический расчет отопления дома в г. Дубна.
     7. Спецификация материалов и оборудования по котельной, отоплению, теплому полу, водоснабжению и канализации дома в г. Дубна.
Объем проекта:
46 листов.
Описание проекта отопления, котельной, канализации и водоснабжения частного дома в г. Дубна.

Котельная частного дома (проект котельной бесплатно).

     o Размещена в помещении котельной цокольного этажа;
     o Предусмотрено два котла - основной напольный газовый с чугунным теплообменником Vaillant atmoVIT мощностью 51 кВт и резервный электрический Vaillant eloBLOCK мощностью 9 кВт;
     o Контуры теплоснабжения котельной – радиаторное отопление дома, водяной теплый первого/второго этажей дома, теплый пол санузлов, горячее водоснабжение (бойлер косвенного нагрева), всего пять контуров;
     o Для приготовления горячей воды предусмотрен накопительный бойлер Vaillant uniSTOR, объемом 300 литров;
     o Расширительные баки отопления и водоснабжения Flamco, объемом 50 и 25 литров соответственно;
     o Циркуляционные насосы отопления и теплого пола Grundfos, использованы энергоэффективные насосы UPM3 Hybrid (в составе насосных групп), аналог насосов серии Alpha;
     o Дымоудаление естественное, использован керамический дымоход Schiedel Uni, размещенный в строительной шахте;
     o Распределительный коллектор - Meibes «Поколение 8» с насосными группами;
     o Предусмотрена ручная подпитка отопления;
     o Автоматика котельной – блок Vaillant calorMATIC 630/3 с дополнительным смесительным модулем VR 60, задатчиком-регулятором температуры в помещении VR 90/3, а также GSM-термостат ZONT H-1V.


Автоматизация отопления (вариант «Комфортный+»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование) и температуре в помещении (задатчик-регулятор температуры в помещении);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения;
     o Дистанционный контроль за работой котла по мобильному Интернету при помощи GSM-модуля ZONT H-1V.

Проект котельной дома в Дубне  Отопление 1 этажа дома в Дубне, проект  Проект отопления теплым полом

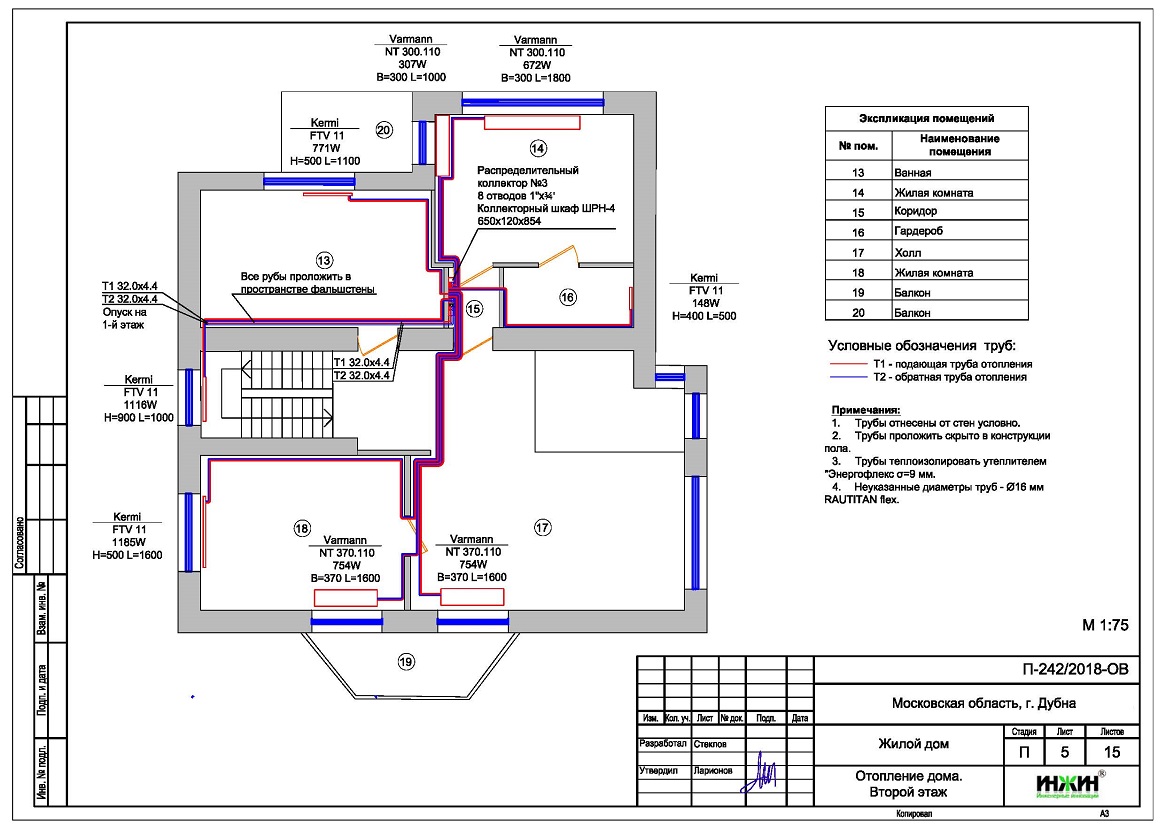

Система отопления дома из кирпича (проект отопления).

     o Выполнен теплотехнический расчет отопления дома из кирпича, с учетом теплопотерь через ограждающие конструкции при наружной температуре -28°С для Московской области (по СП 131.13330.2012), теплоотдачи отопительных приборов, теплого пола, полотенцесушителей (в санузлах) и оборудования в котельной, расчетный расход тепла на отопление дома составил 24,78 кВт;
     o Подобраны приборы для системы отопления: панельные стальные радиаторы Kermi и встраиваемые в пол конвекторы Varmann Ntherm;
     o Схема радиаторного отопления коллекторно-лучевая, двухтрубная, с принудительной циркуляцией теплоносителя (80/60°С);
     o Трубы отопления из сшитого полиэтилена Rehau RAUTITAN flex;
     o Коллекторы отопления – Rehau HKV, на 4, 8 и 12 отводов;
     o Шкафы коллекторные Valtec пристраиваемые;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода;
     o Регулирование отопления ручное, при помощи терморегуляторов (термоголовок) Valtec на радиаторах.

Проект теплого пола дома в Дубне  Проект водоснабжения дома в Дубне  Проект канализации дома в Дубне

Водяной теплый пол дома в г. Дубна (проект теплого пола).

     o Водяной теплый пол в доме предусмотрен на площади 180 м.кв., 16 петель;
     o Предусмотрено три отдельных контура для теплоснабжения водяного теплого пола – отдельно для 1 и 2 этажей и для всех санузлов;
     o Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S;
     o Коллекторы теплого пола Rehau с расходомерами – на 5 (2 шт.) и 6 отводов;
     o Основание теплого пола – маты из ламинированного пенополистирола Elsen ElM01.50;
     o Регулирование температуры теплого пола двухуровневое – общее, автоматикой котельной и зональное, при помощи комнатных термостатов Rehau NEA HT и сервоприводов Uni.

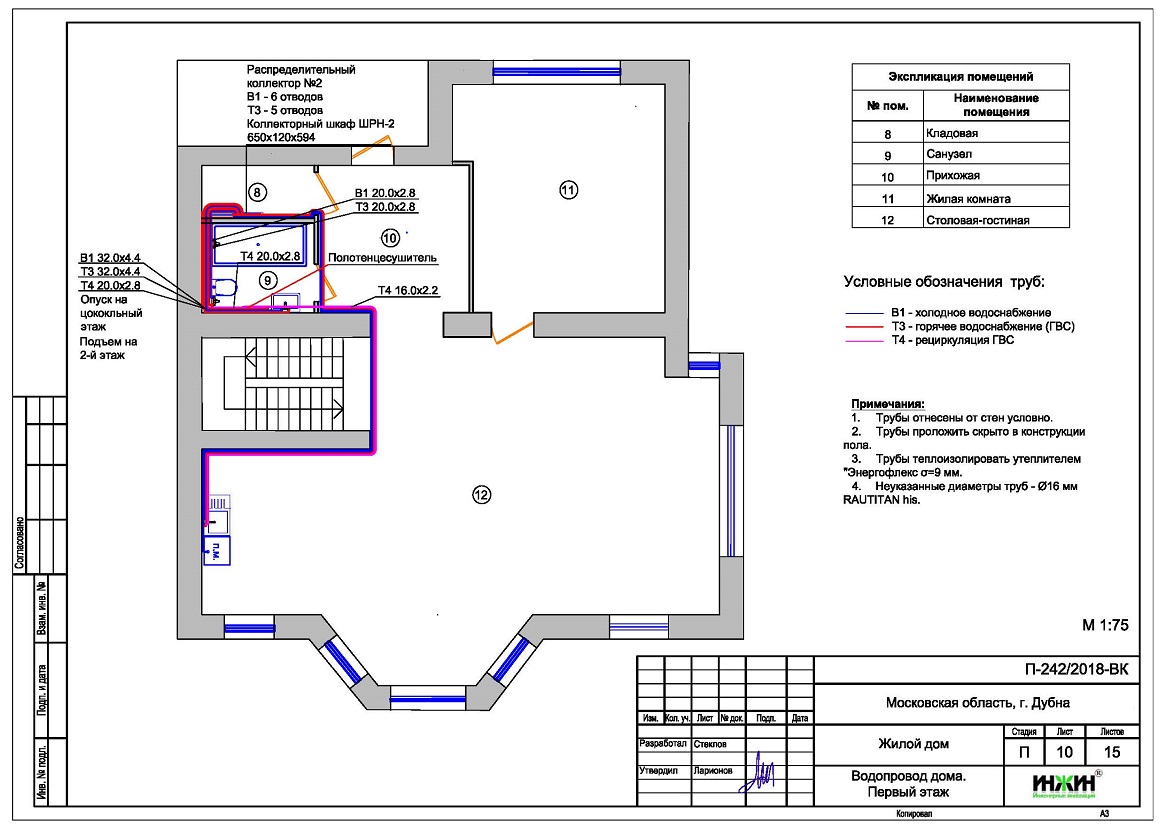

Водоснабжение дома в г. Дубна.
     o Схема внутреннего водопровода – коллекторная, с рециркуляцией горячей воды через полотенцесушители;
     o Коллекторы водопровода – сборные, Valtec VTc.560, с запорными вентилями;
     o Выполнен расчет 42-х точек водопровода и полотенцесушителей;
     o Трубы системы водоснабжения – из сшитого полиэтилена Rehau RAUTITAN his;
     o Для летнего водопровода предусмотрено два крана Meibes SEPP-Eis с защитой от замерзания;
     o Теплоизоляция трубопроводов водопровода Энергофлекс, толщиной 9мм.


Защита от протечек воды (антипротечка).
     o Защита от протечек воды предусмотрена в помещении котельной, использовано оборудование «Аквасторож»;
     o Контроллер системы защиты от протечек серии «Эксперт»;
     o Применен один датчик протечки и один электромеханический кран «Аквасторож-25 Эксперт», который установлен на вводе воды в дом.
Внутренняя канализация в г. Дубна.
     o Предусмотрен комбинированный отвод стоков от санитарно-технических приборов – безнапорный, с напорными участками в цокольном этаже;
     o Количество точек системы канализации – 19 шт.;
     o Трубопроводы безнапорной канализации – раструбные, с повышенной шумозащитой Rehau Raupiano PLUS, диаметром 50 и 110мм;
     o Для напорных участков используются трубы из армированного полипропилена Valtec диаметром 40мм;
     o Теплоизоляция трубопроводов канализации Энергофлекс, толщиной 13мм;
     o На напорных участках предусмотрено использование канализационно-насосных станций (КНС) Grundfos Sololift2 CWС-3 и Sololift2 С-3 (2 шт).

Проект электрики дома в ДубнеДля этого дома в г.Дубна выполнен проект электрики.
