Проект отопления, водоснабжения и канализации: выполнен 12.05.2012г.

Объект: жилой дом индивидуальной застройки площадью 131  кв.м.

Вариант отопления: «Базовый»

Стоимость проекта: 22 500 руб. (минимальная стоимость работ)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект чертежей радиаторного отопления загородного дома.

5.   Комплект чертежей водоснабжения и канализации.

6.   Спецификация материалов и оборудования.

Объем проекта: 35 листов.

Основные проектные решения, в соответствие с заданием Заказчика.

Котельная.

o  На базе напольного пиролизного котла на твердом топливе Dakon KP PYRO мощностью 21 кВт;

o  Проектом предусмотрен резервный электрический котел РусНит мощностью 6 кВт;

o  Контуры котельной – отопление дома;

o  Приготовление горячей воды при помощи электрического бойлера Thermex ER80V объемом 80 литров;

o  Расширительный бак отопления Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные из нержавеющей стали  Rosinox (Россия);

o  Автоматика котельной – встроена в котел.

Автоматизация (вариант «Базовый»). Автоматика встроена в основной котел.

Система отопления.

o  Отопление дома радиаторное, использованы стальные панельные конвекторы Kermi FTV с нижним подключением;

o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – сшитый полиэтилен  Valtec (Италия).

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция).

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).

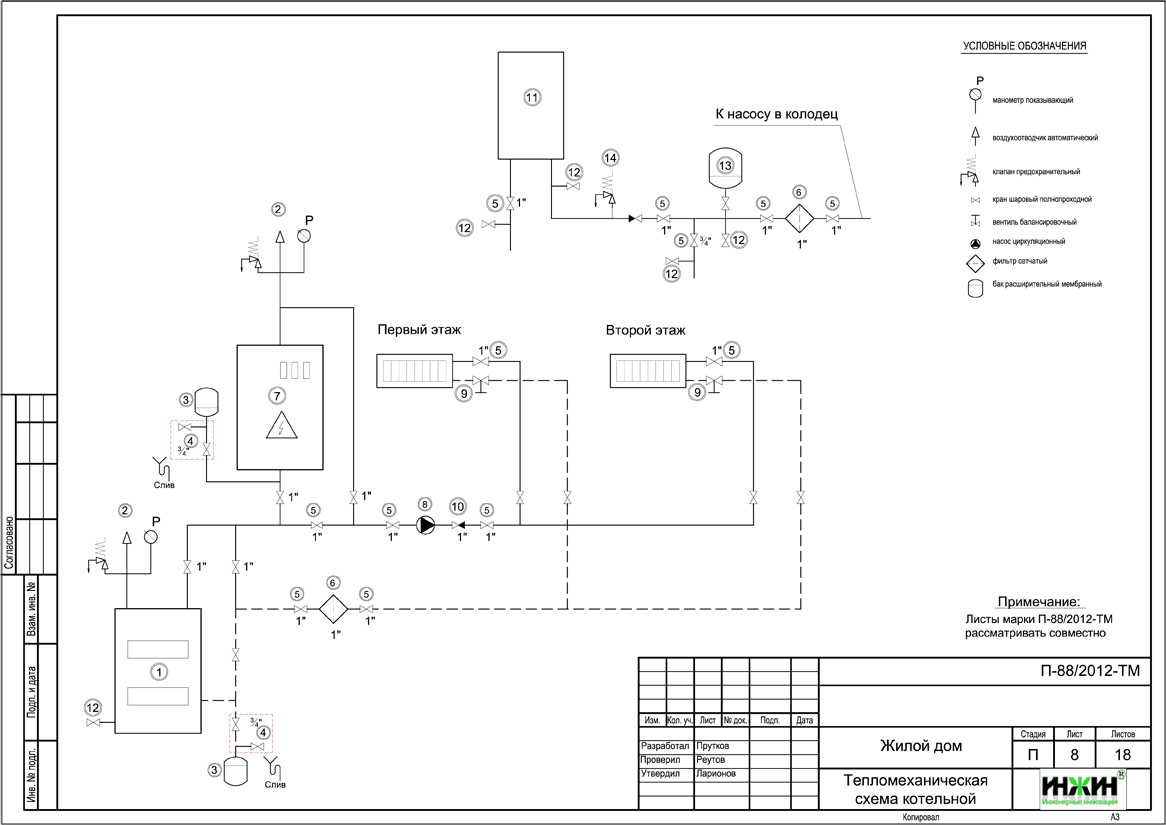

Проект отопления, водоснабжения и канализации. Тепломеханическая схема котельной

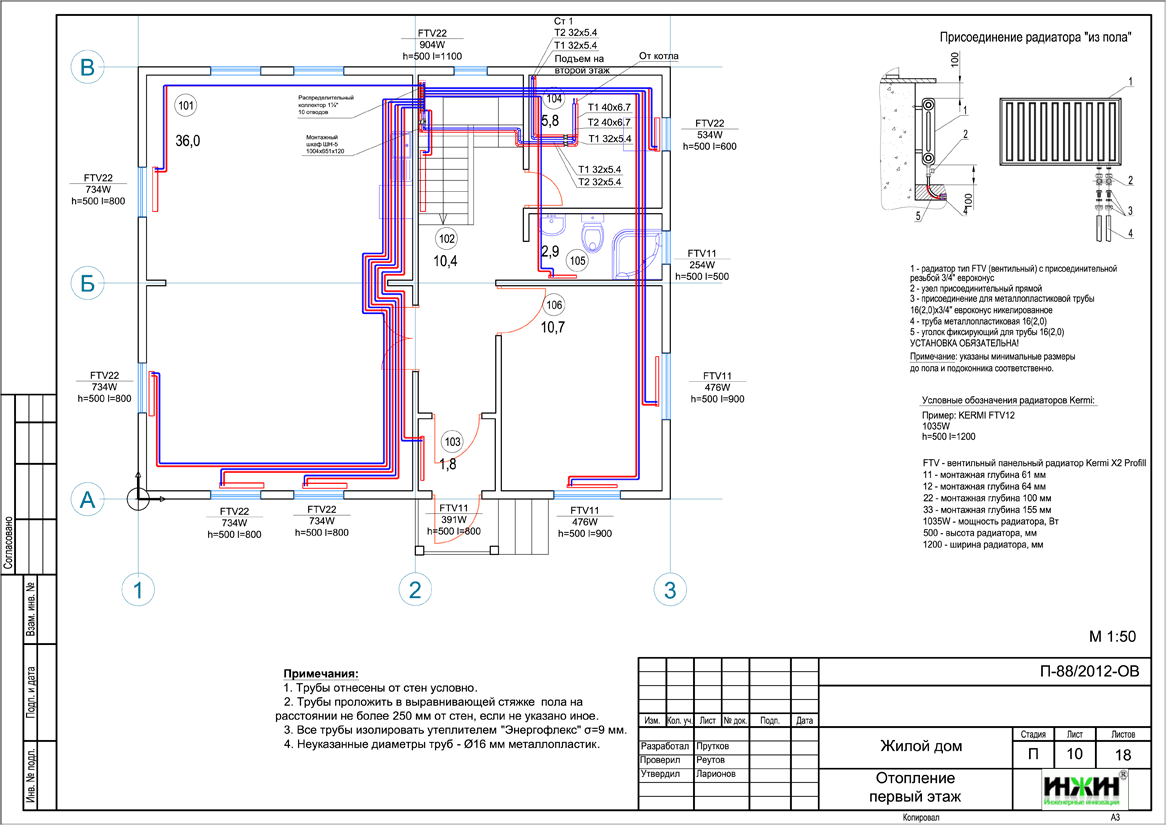

Проект отопления загородного дома. Отопление первого этажа частного дома

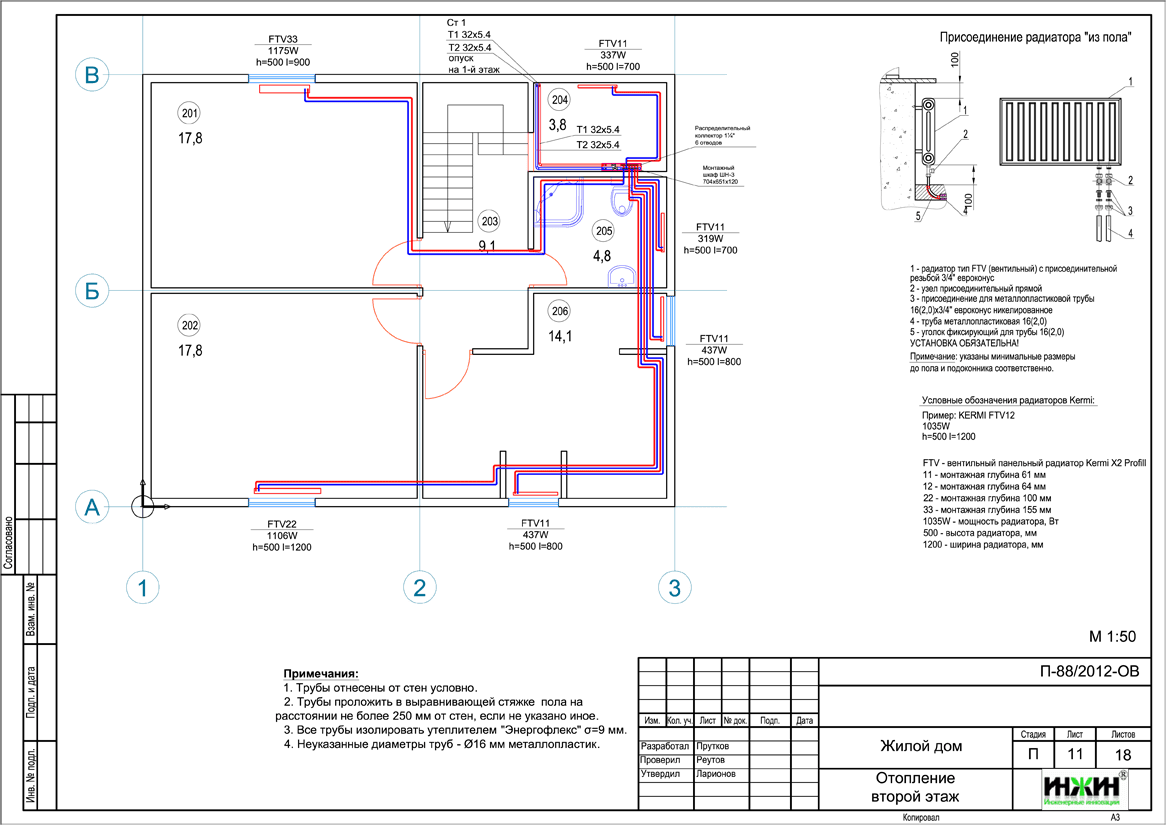

Проект отопления частного дома, разработанный компанией Инженерные Инновации

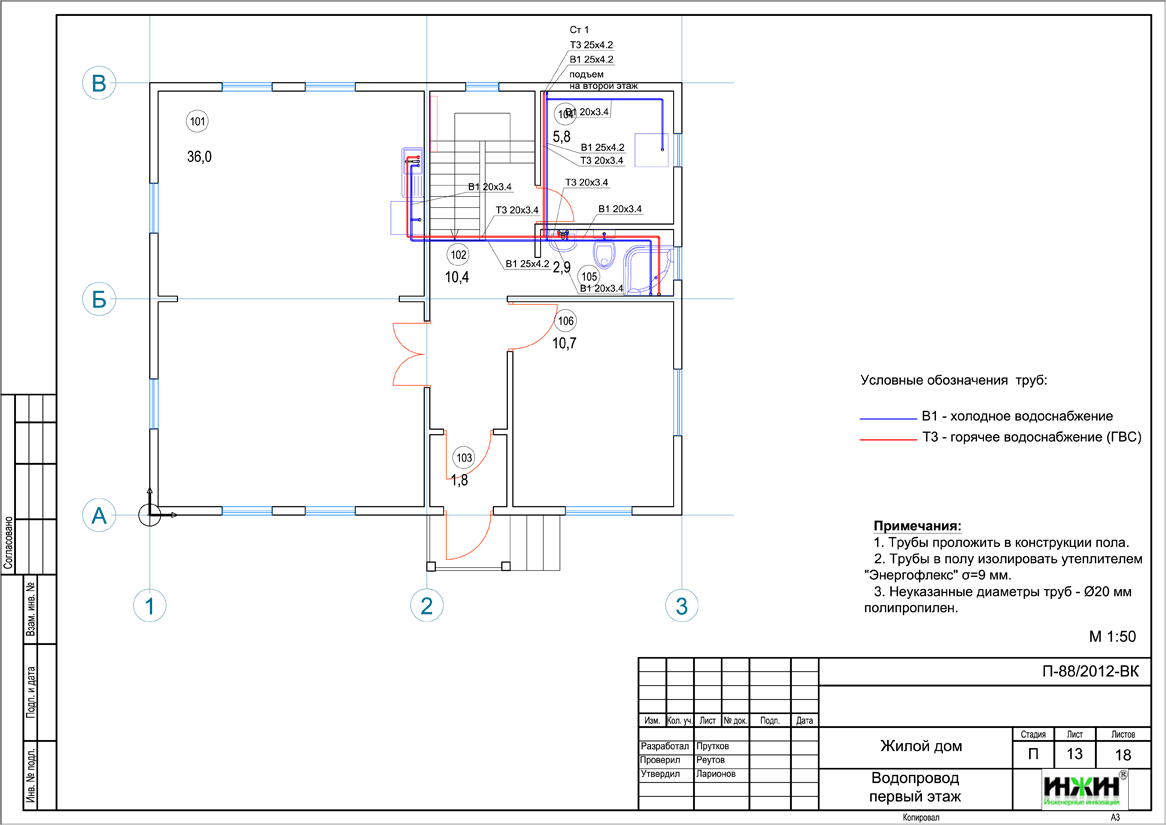

Проект водоснабжения частного дома, разработанный компанией Инженерные Инновации

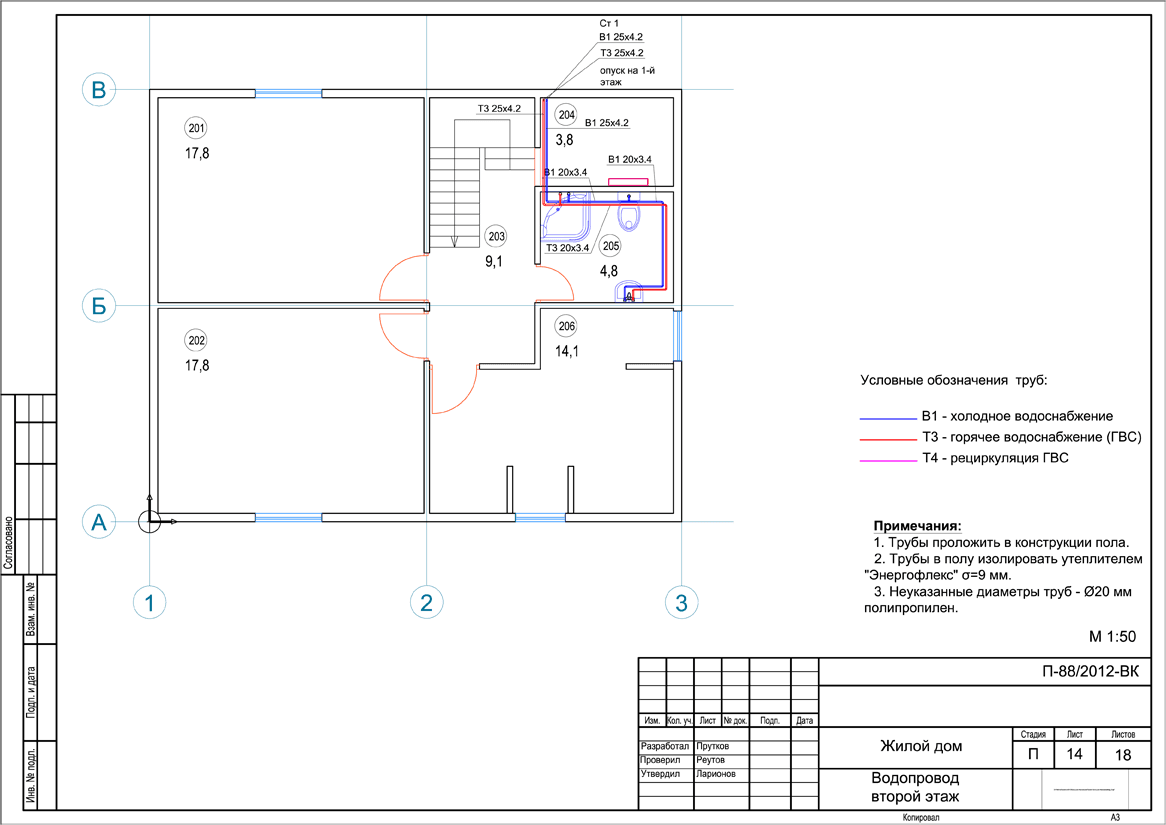

Проект водоснабжения загородного дома

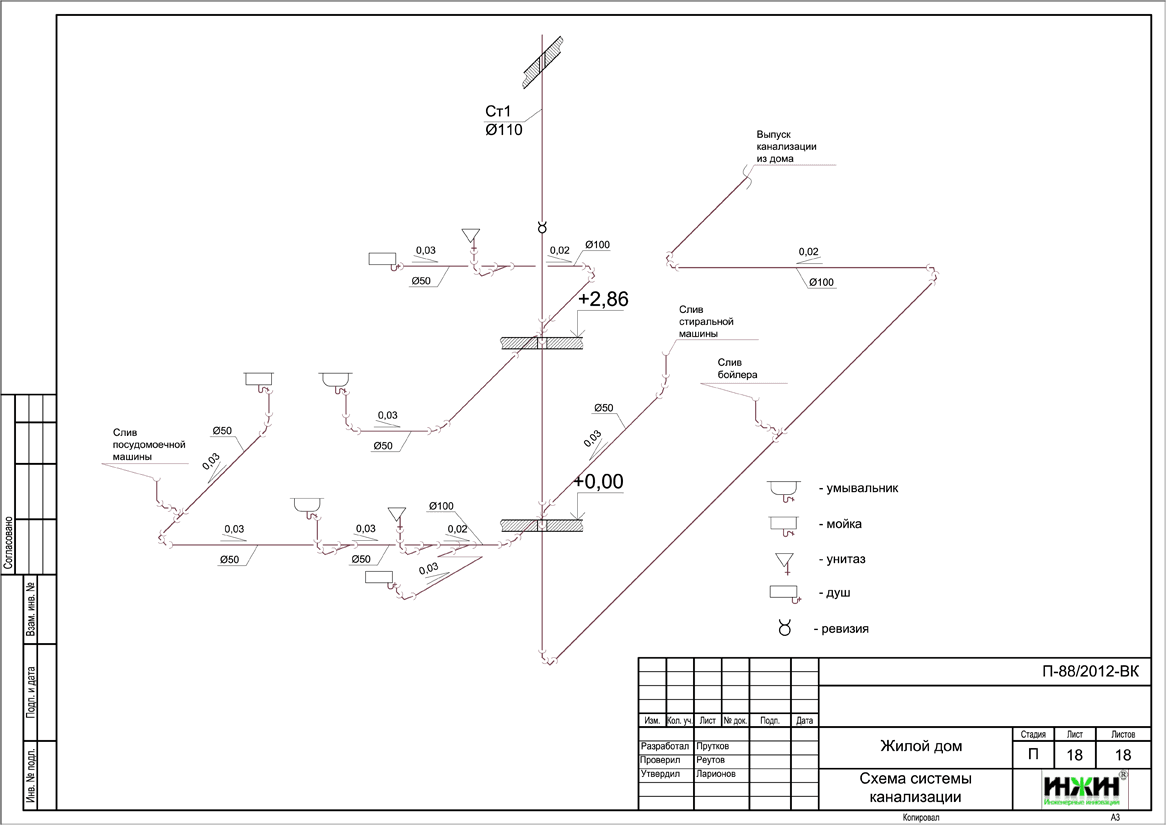

Проект внутренней канализации

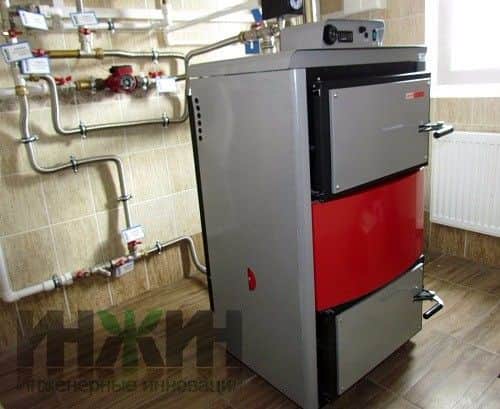

По этому проекту выполнен монтаж отопления, водоснабжения и канализации
