Объект: трехэтажный таунхаус площадью 148 м.кв., расположенный в г. Подольск, ЖК "Каскад-Парк"

Цена (стоимость) проекта электрики: 14 060 руб.

Проект электрики таунхауса выполнен: 13.12.2018

Состав проекта электрики таунхауса в ЖК "Каскад-Парк":
     1. Пояснительная записка. Общие данные по электроснабжению и освещению таунхауса в г.Подольск.
     2. Однолинейная схема вводного распределительного устройства и распределительного щита таунхауса.
     3. Чертежи электропроводки первого, второго и мансардного этажей таунхауса в ЖК "Каскад-Парк".
     4. Чертежи групповых осветительных сетей таунхауса.
     5. Чертежи линий слаботочных кабельных сетей.
     6. Спецификация материалов и оборудования по электрике таунхауса в Подольске.


Объем проекта электрики таунхауса в г.Подольск: 16 листов.

Описание проекта электрики таунхауса в ЖК "Каскад-Парк".

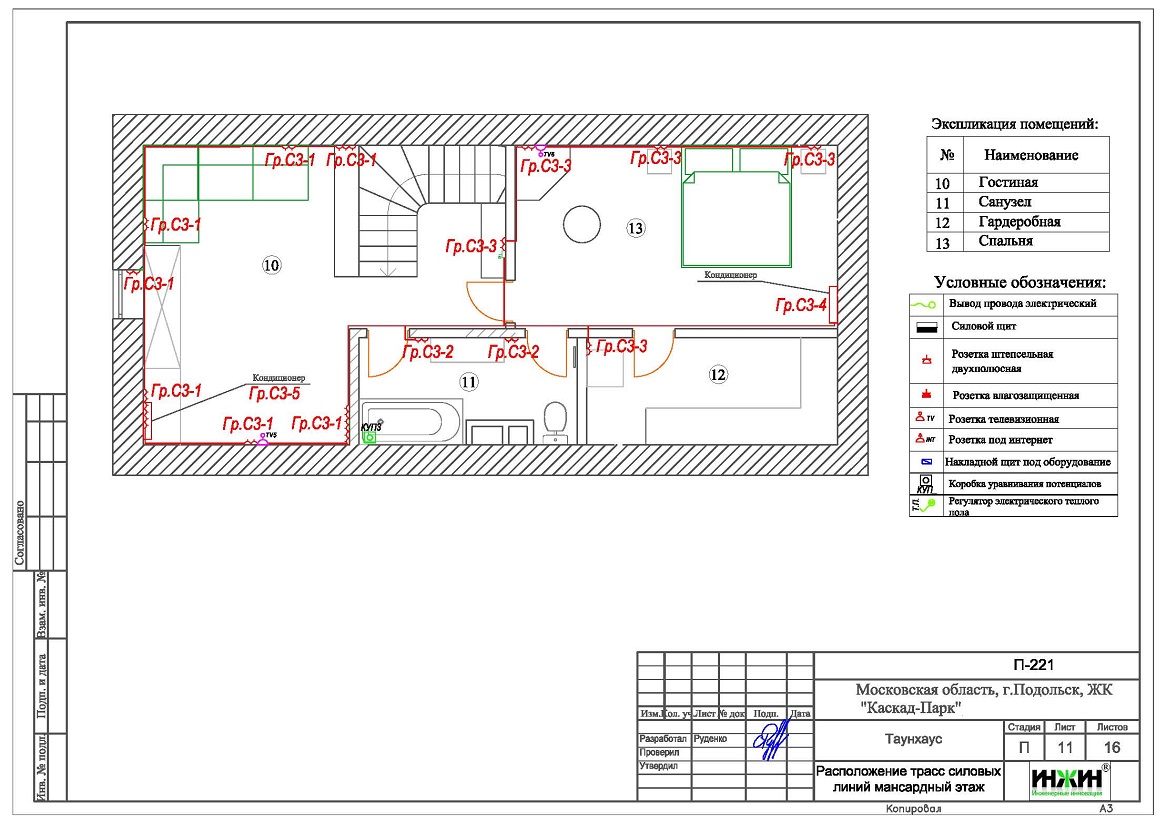

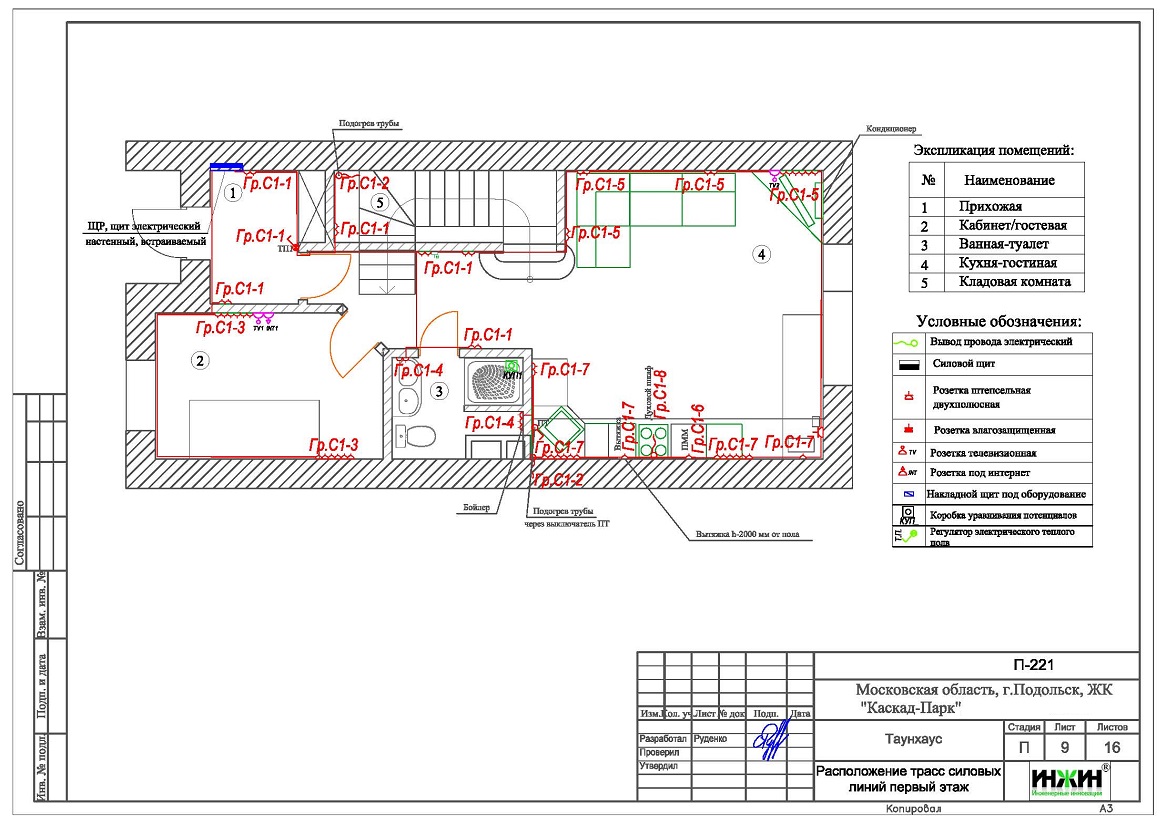

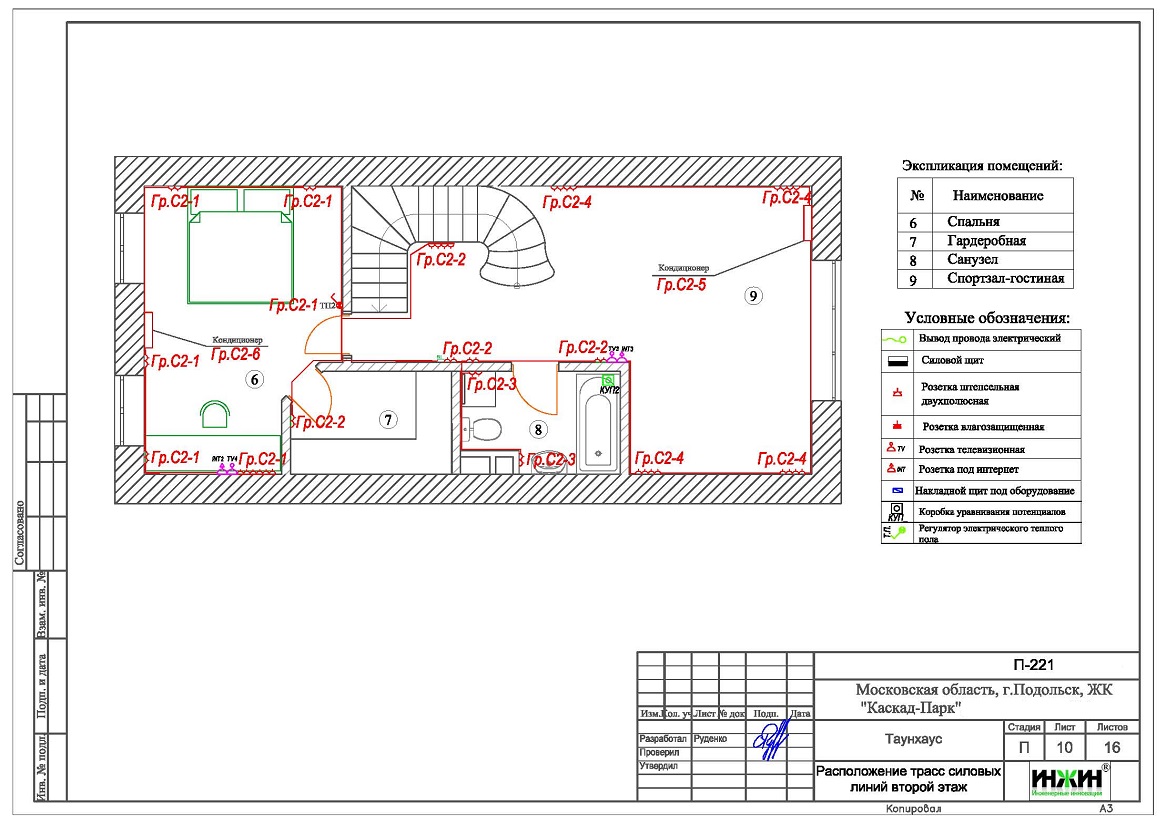

Чертеж электрики таунхауса в ЖК Каскад-Парк - электропроводка 1 этажа  Чертеж электрики таунхауса в ЖК Каскад-Парк - электропроводка 2 этажа  Чертеж электрики таунхауса в ЖК Каскад-Парк - электропроводка мансарды

Расчетные показатели по электроснабжению таунхауса в г. Подольск.
     o Расчетная электрическая мощность таунхауса составила 10,2 кВт, с учетом коэффициента спроса 0,5, принятого согласно СП 256.1325800.2016;
     o При расчете учтено силовое оборудование: оборудование котельной, кухонная техника, кондиционер.

Распределительный электрический щит таунхауса.
     o Проектом предусмотрен электрический распределительный щит, размещенных на первом этаже и оснащенный 26-ю автоматами;
     o Автоматические выключатели, дифференциальные автоматы и УЗО в щитах – Hager, размещены во встроенном корпусе Hager на 48 модулей с непрозрачной дверцей.

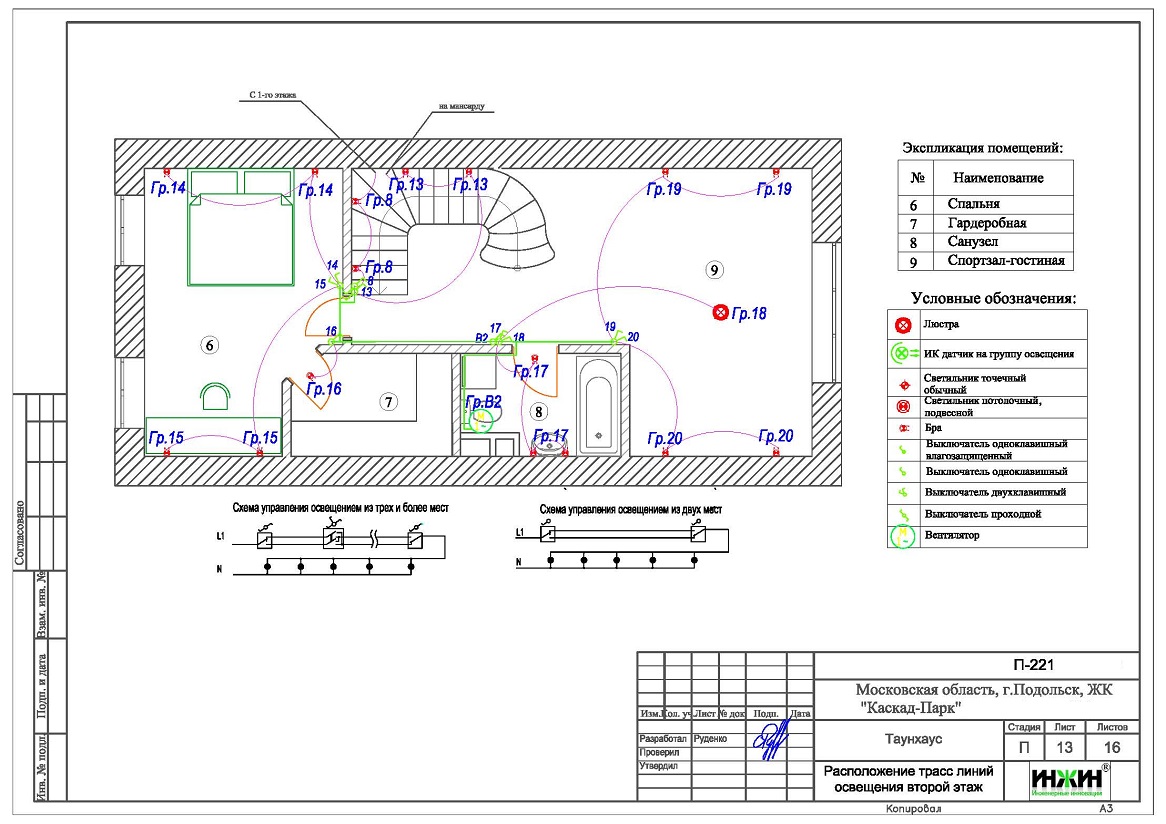

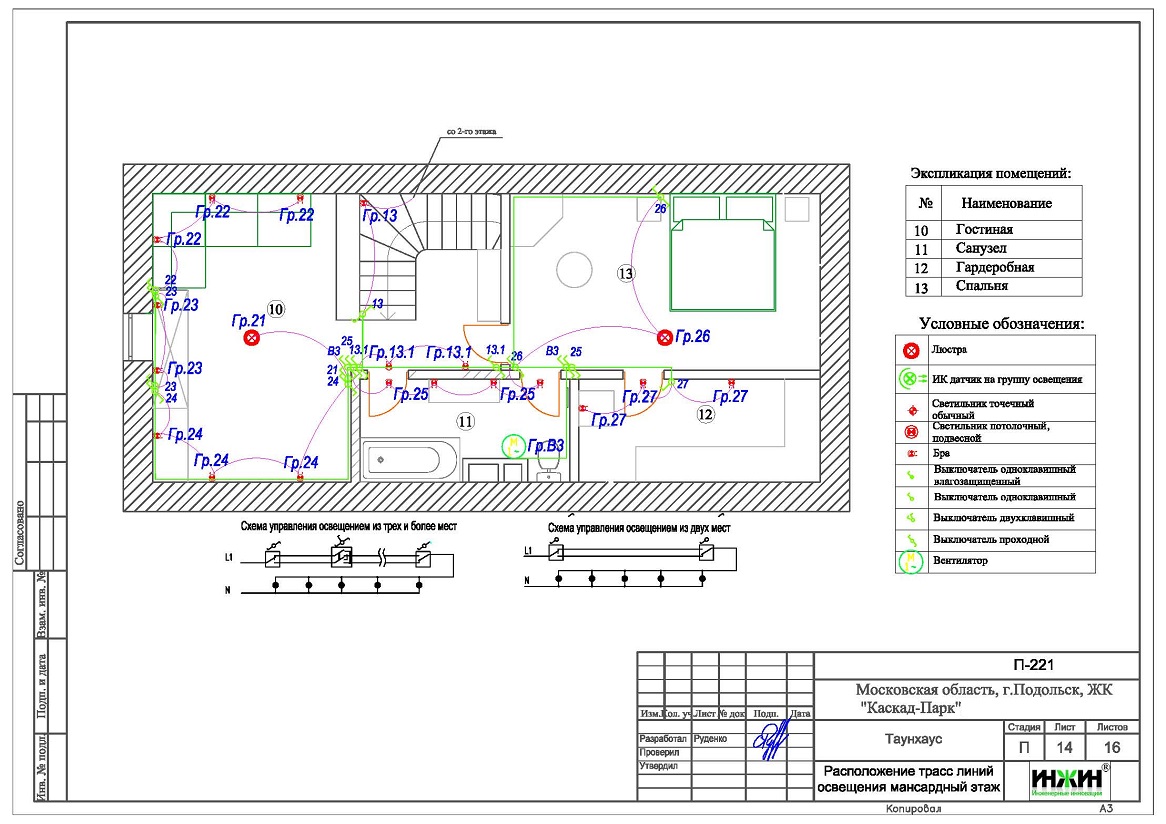

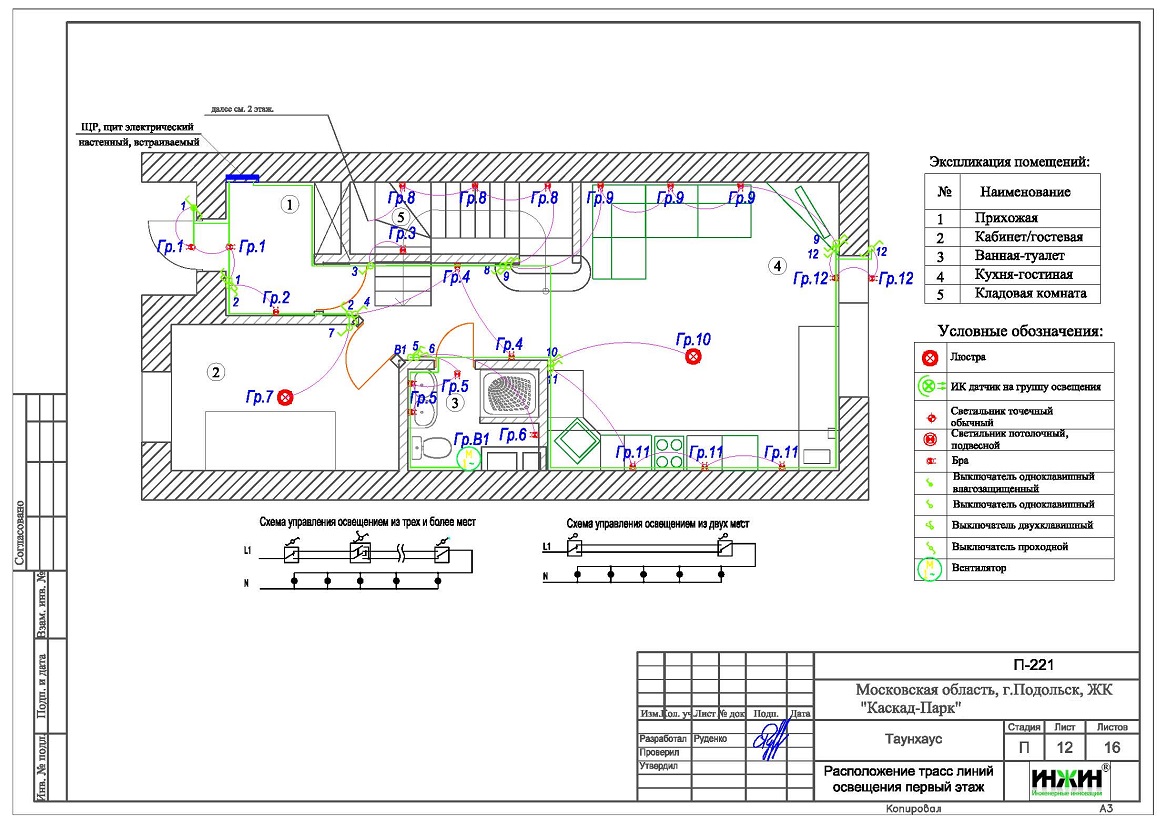

  Чертеж электрики таунхауса в ЖК Каскад-Парк - освещение 2 этажа  Чертеж электрики таунхауса в ЖК Каскад-Парк - освещение мансарды  Чертеж электрики таунхауса в ЖК Каскад-Парк - освещение 1 этажа

Силовая кабельная сеть (проект электропроводки) таунхауса в ЖК "Каскад-Парк".

     o Электропроводка предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
     o Общая протяженность линий электроснабжения и освещения таунхауса – 920 метров;
     o Электропроводка предусмотрена скрытым способом, в защитной гофрированной ПВХ-трубе (усиленной конструкции);
     o Запроектировано 165 точек подключения розеток и выключателей освещения;
     o Для системы телевидения предусмотрены кабельные трассы с использованием кабеля Cavel SAT 703, в количестве 200 метров.


     Резервное электроснабжение таунхауса проектом не предусмотрено.
