Выполненные проекты

Объект: загородный дом площадью 74 м.кв. в дер. Новоселово Московской области
Вариант отопления: «Базовый»

Стоимость проекта отопления: 22 500  руб. (минимальная стоимость работ).

Проект отопления выполнен: 02.08.2012
Состав проекта отопления, водоснабжения и канализации дома в дер. Новоселово Московской области:
     1. Пояснительная записка. Общие данные по отоплению, водоснабжению и канализации дома в дер. Новоселово.
     2. Тепломеханическая схема котельной отопления, водоснабжения и канализации дома в дер. Новоселово с размещением оборудования.
     3. Комплект рабочих чертежей радиаторного отопления отопления, водоснабжения и канализации дома в дер. Новоселово.
     4. Комплект рабочих чертежей внутреннего водопровода и канализации дома.
     5. Тепловой расчет отопления дома в дер. Новоселово.
     6. Спецификация оборудования по отоплению, водоснабжению и канализации дома в дер. Новоселово.
Объем проекта отопления, водоснабжения и канализации дома в дер. Новоселово: 27 листов.
Описание проекта отопления, водоснабжения и канализации дома в дер. Новоселово.

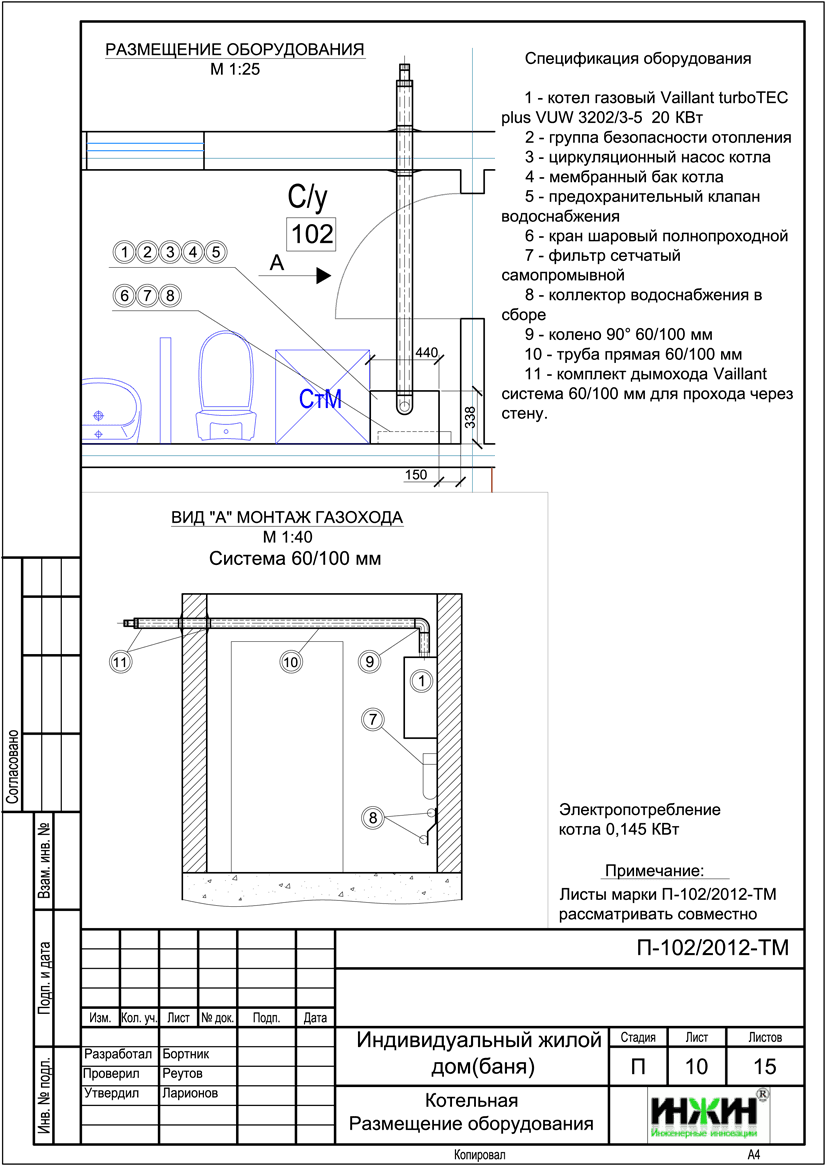

Котельная дома в дер. Новоселово (проект котельной).

Проект котельной дома в Новоселово     o Котел – настенный газовый двухконтурный Vaillant turboTEC plus VUW INT 202 мощностью  20 кВт;
     o Приготовление горячей воды при помощи встроенного теплообменника двухконтурного котла;
     o Расширительный бак отопления встроен в котел;
     o Насосное отопления встроен в котел;
     o Трубы дымоходные – пластиковые, «через стену»;
     o Автоматика котельной – встроена в котел.

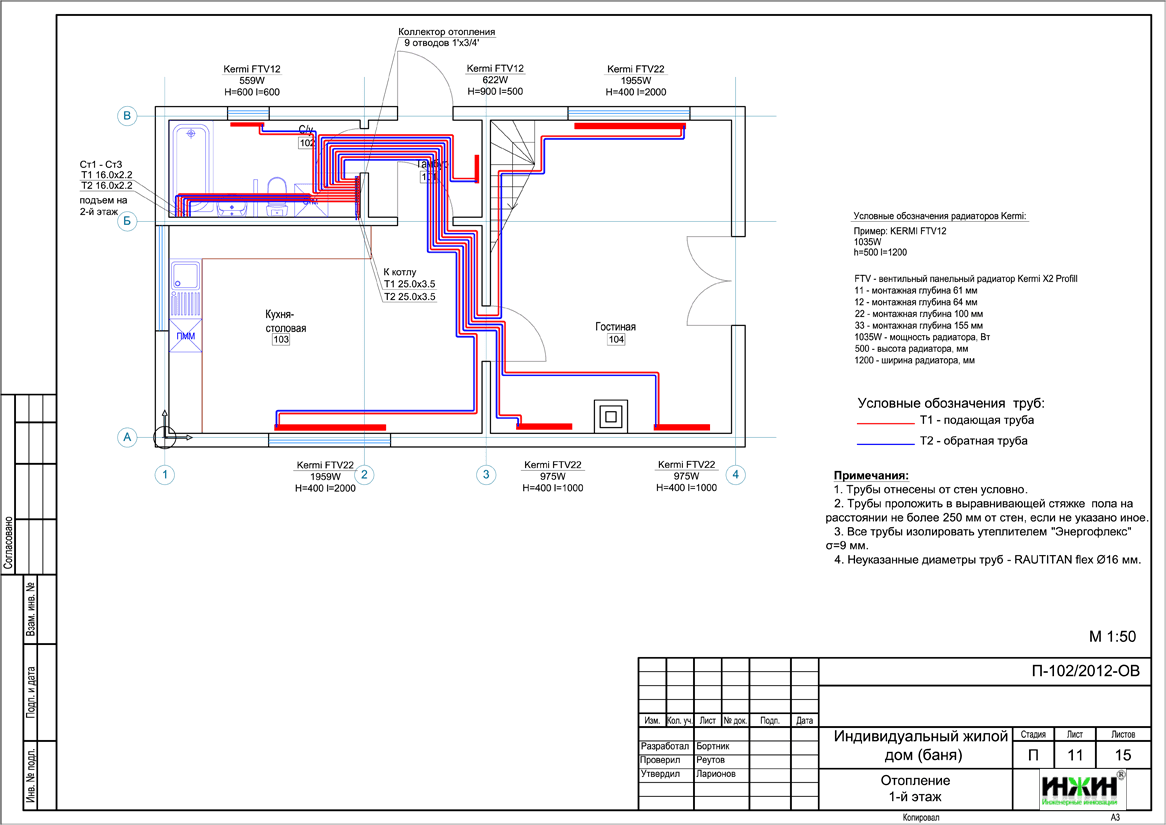

Отопление дома в дер. Новоселово (проект отопления).

     o Отопление дома запроектировано на базе стальных панельных конвекторов Kermi FKV  и Arbonia с нижней подводкой в вентильном исполнении;
     o Схема радиаторного отопления коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Запроектирована скрытая прокладка трубопроводов отопления в стяжке пола;
     o Температурный график отопления 80/60°С;
     o Трубопроводы отопления – сшитый полиэтилен Rehau.

Проект отопления, водоснабжения и канализации.           Проект  водоснабжения и канализации загородного дома. Тепломеханическая схема котельной

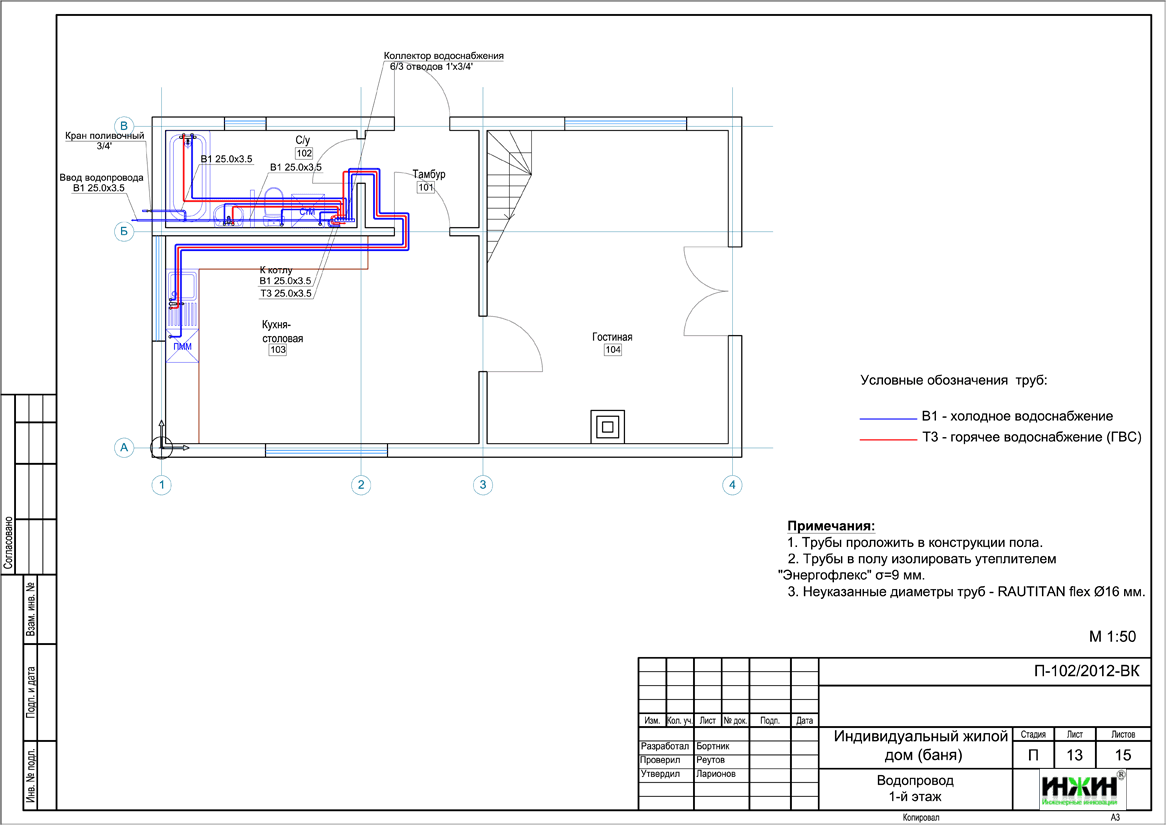

Внутренний водопровод дома в дер. Новоселово (проект водопровода).
     o Схема внутреннего водоснабжения – тройниковая тупиковая;
     o Трубопроводы системы водоснабжения – сшитый полиэтилен Rehau;
     o В системе горячего водоснабжения рециркуляция горячей воды не предусмотрена.

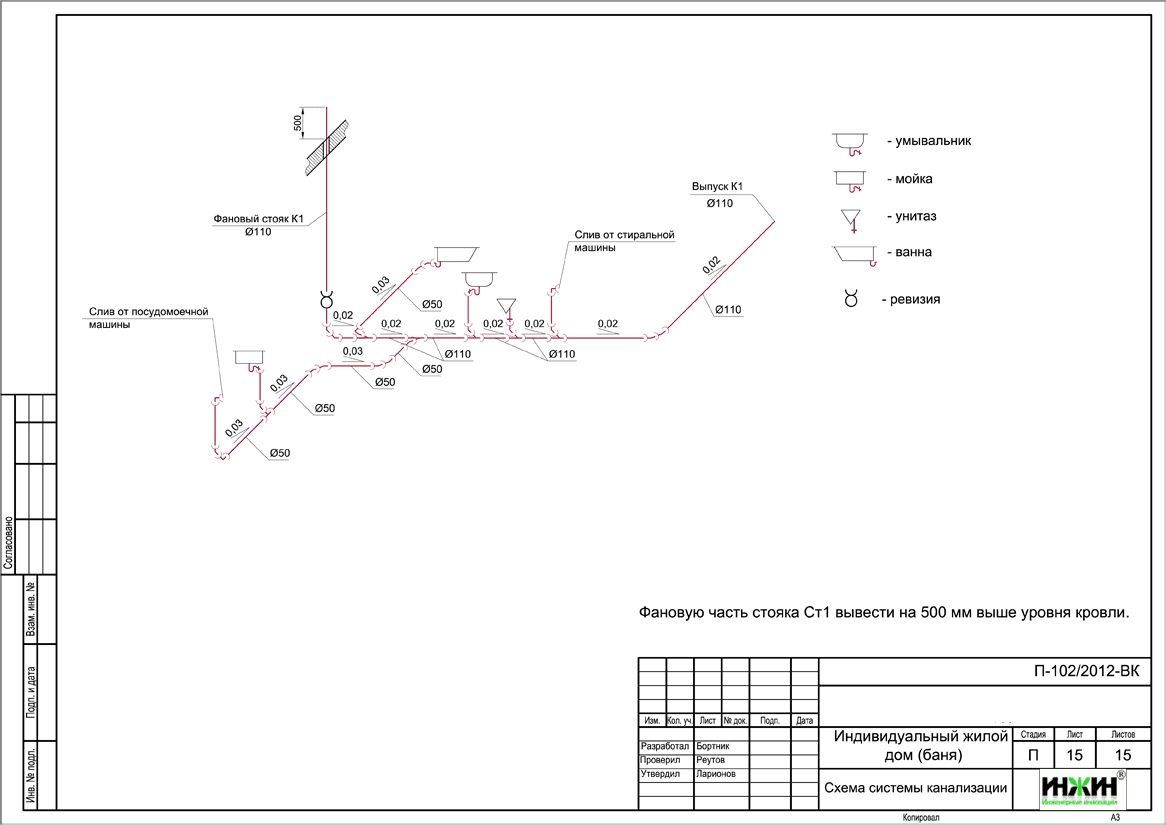

Проект канализации частного дома           Проект канализации дома

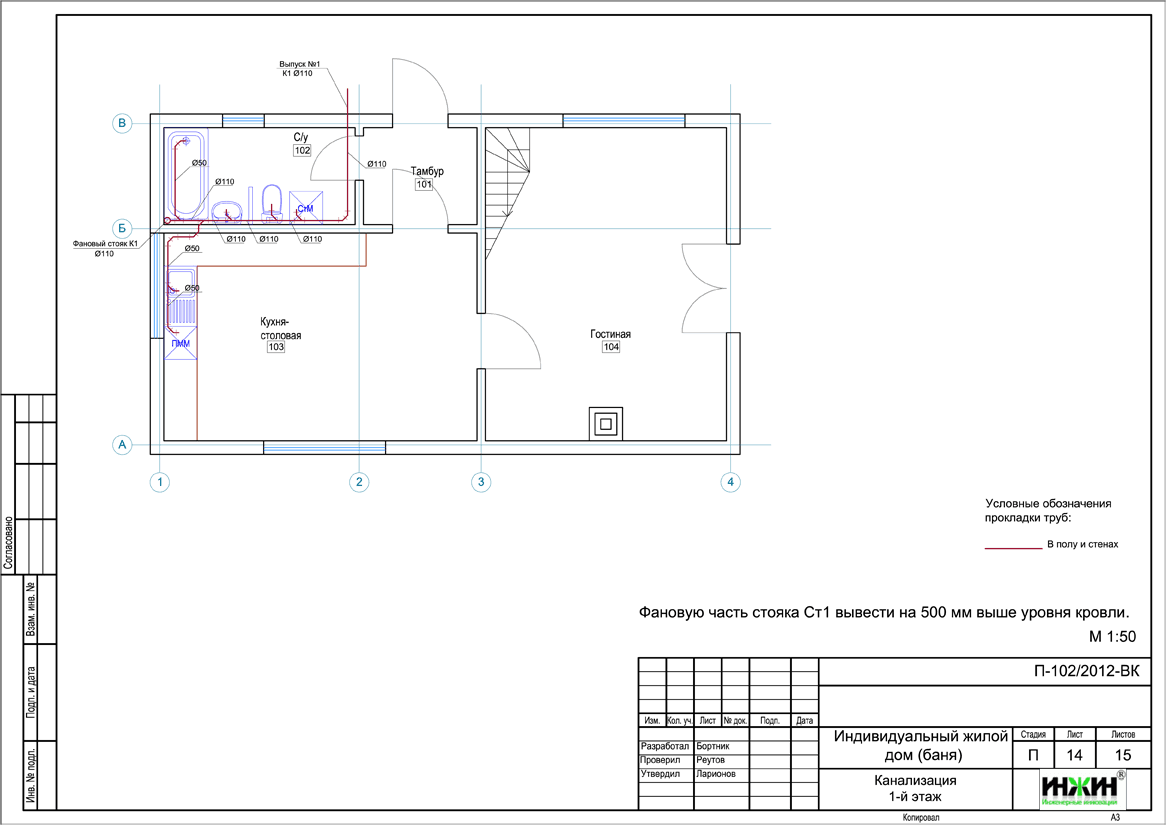

Внутренняя канализация дома в дер. Новоселово (проект канализации).
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – полипропилен Политрон (Россия).
