Проект отопления, водоснабжения и канализации: выполнен 02.07.2012

Объект: жилой дом индивидуальной застройки площадью 142  кв.м. в г.Троицк

Вариант отопления: «Комфортный»

Стоимость проекта: 25 940 руб. (проект котельной – бесплатно)

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект чертежей радиаторного отопления жилого дома.

5.   Комплект чертежей напольного отопления (теплого пола) жилого дома.

6.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

7.   Схема системы канализации (аксонометрия).

8.   Спецификация материалов и оборудования.

Объем проекта: 33 листа.

Основные проектные решения, в соответствие с заданием Заказчика.

Котельная.

o   На базе настенного газового котла Vaillant turboTEC plus VU INT мощностью 28 кВт с закрытой камерой сгорания;

o   Контуры котельной – отопление дома, горячее водоснабжение и водяной теплый пол;

o   Приготовление горячей воды при помощи бойлера Reflex SF150, объемом 150 литров;

o   Расширительные баки отопления и водоснабжения Reflex (Германия);

o   Насосное оборудование Grundfos (Дания);

o   Трубы дымоходные Vaillant, пластиковые, коаксиальные, в исполнении «через стену»;

o   Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o   Автоматика котельной – основной блок Vaillant calorMATIC 630/3.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления.

o  Отопление дома радиаторное, использованы биметаллические радиаторы Global, трубчатые радиаторы Multicolonna De Longhi,  встроенные в пол конвекторы  TECHNO (Техно);

o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – сшитый полиэтилен Rehau RAUTITAN flex (Германия).

Система теплых полов.

Теплые полы проектом предусмотрены на площади 90 м.кв.

Управление теплым полом – общее, контуром котельной.

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды. Модели полотенцесушителей в проекте не указывались и в тепловом расчете не учитывались.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn;

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).

Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома в г.Троицк.

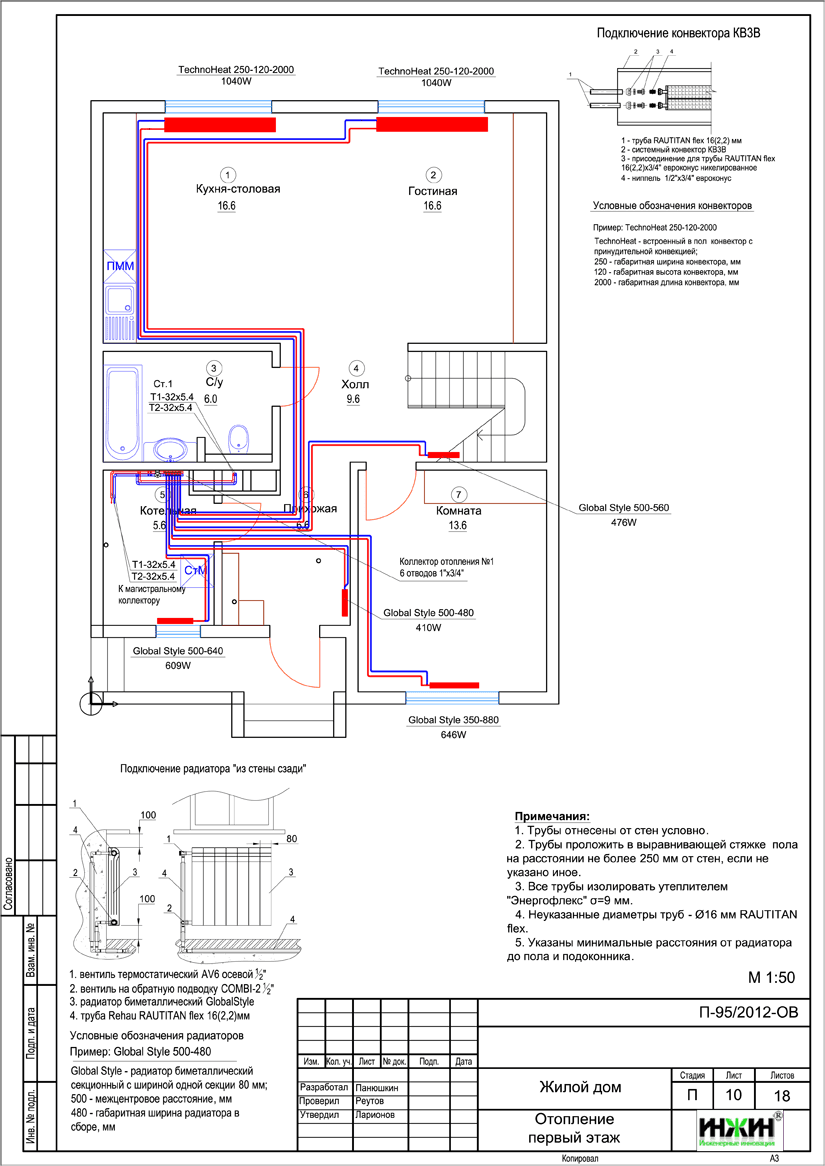

Проект отопления частного дома

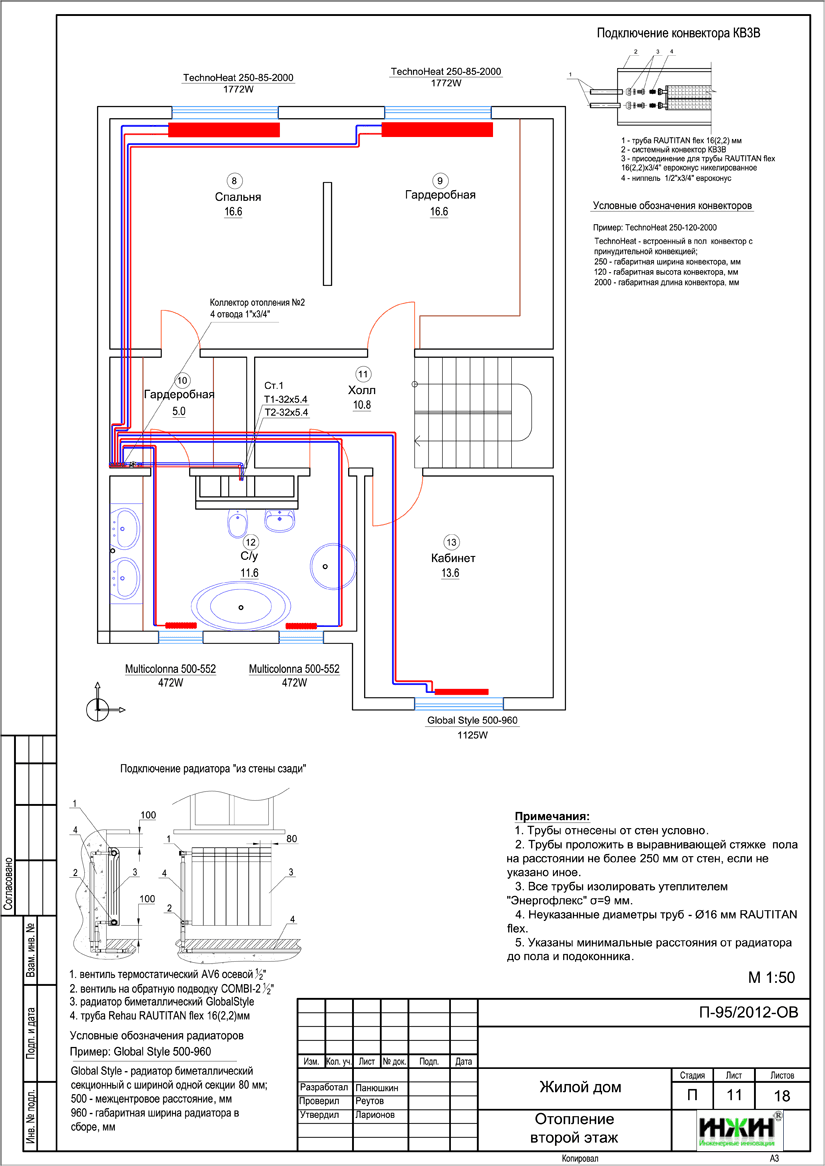

Проект радиаторного отопления частного дома

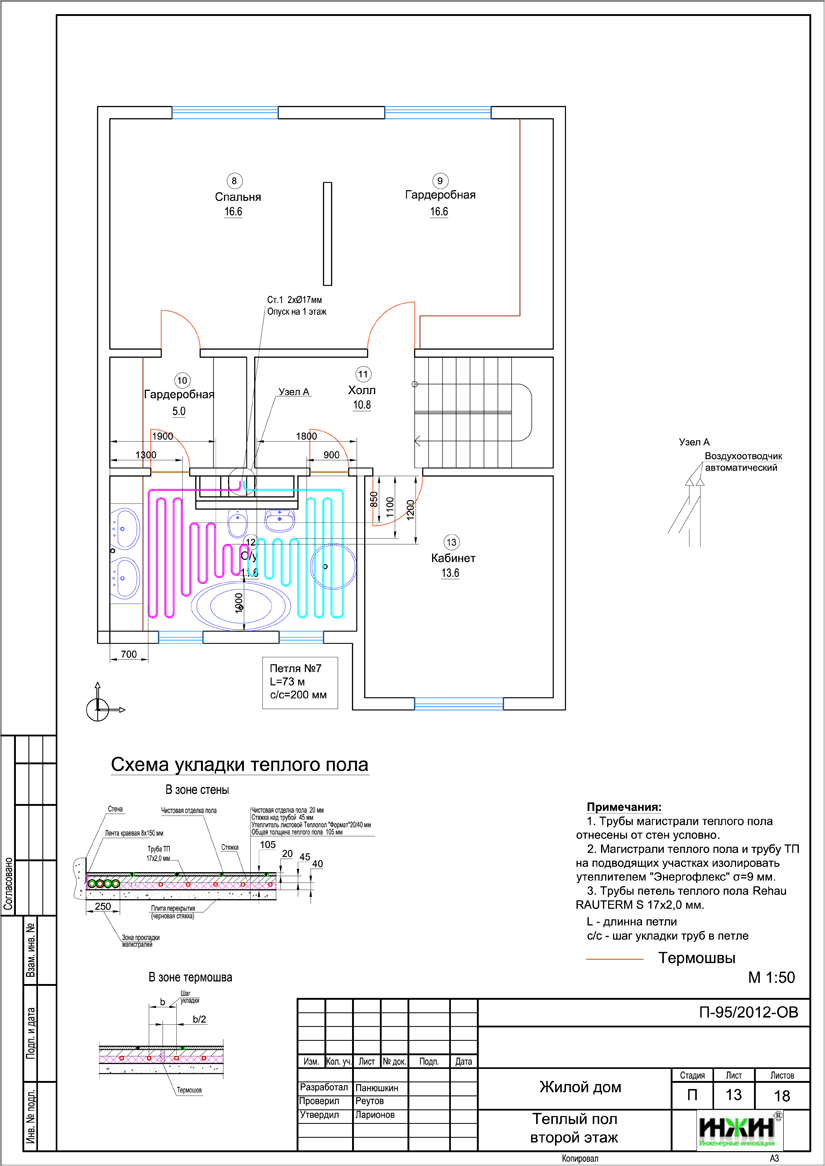

Проект водяного теплого пола, разработанный компанией Инженерные Инновации

Проект водяного теплого пола, разработанный компанией Инженерные Инновации

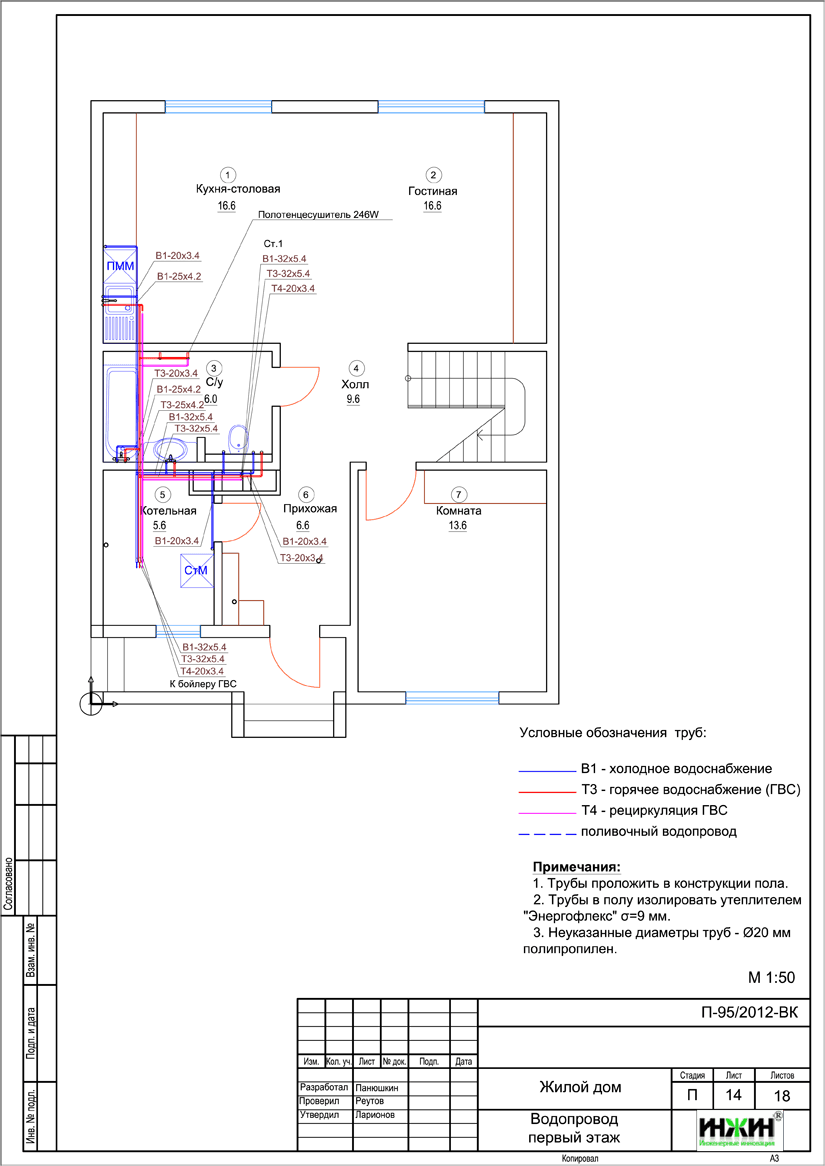

Проект внутреннего водопровода, разработанный компанией Инженерные Инновации

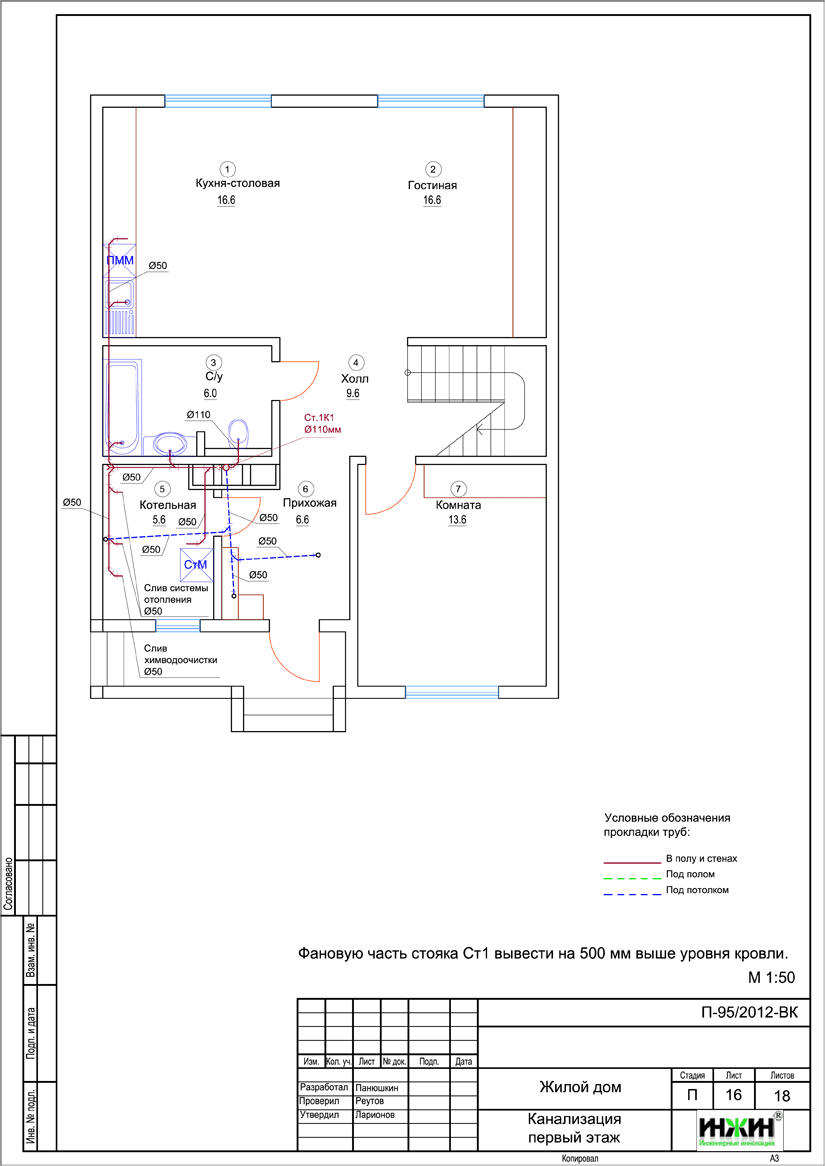

Проект внутренней канализации, разработанный компанией Инженерные Инновации
