Объект: загородный дом общей площадью 145  кв.м. в дер. Назимиха Московской области
Вариант отопления: «Комфортный»

Цена проекта отопления: 22 500 руб. (минимальная стоимость проектирования)

Проект отопления выполнен: 18.09.2012

Состав проекта отопления, водоснабжения и канализации загородного дома в дер. Назимиха Московской области:
     1. Пояснительная записка. Общие данные по отоплению, водоснабжению и канализации загородного дома в дер. Назимиха.
     2. Теплотехнический расчет отопления дома в дер. Назимиха.
     3. Тепломеханическая схема котельной дома с размещением оборудования в отдельном помещении.
     4. Комплект рабочих чертежей радиаторного отопления и теплого пола дома в дер. Назимиха.
     5. Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома в дер. Назимиха.
     6. Схема системы канализации (аксонометрия).
     7. Спецификация материалов и оборудования по отоплению, водоснабжению и канализации загородного дома в дер. Назимиха.
Объем проекта отопления: 37 листов.
Описание проекта отопления, водоснабжения и канализации загородного дома 145 м.кв.

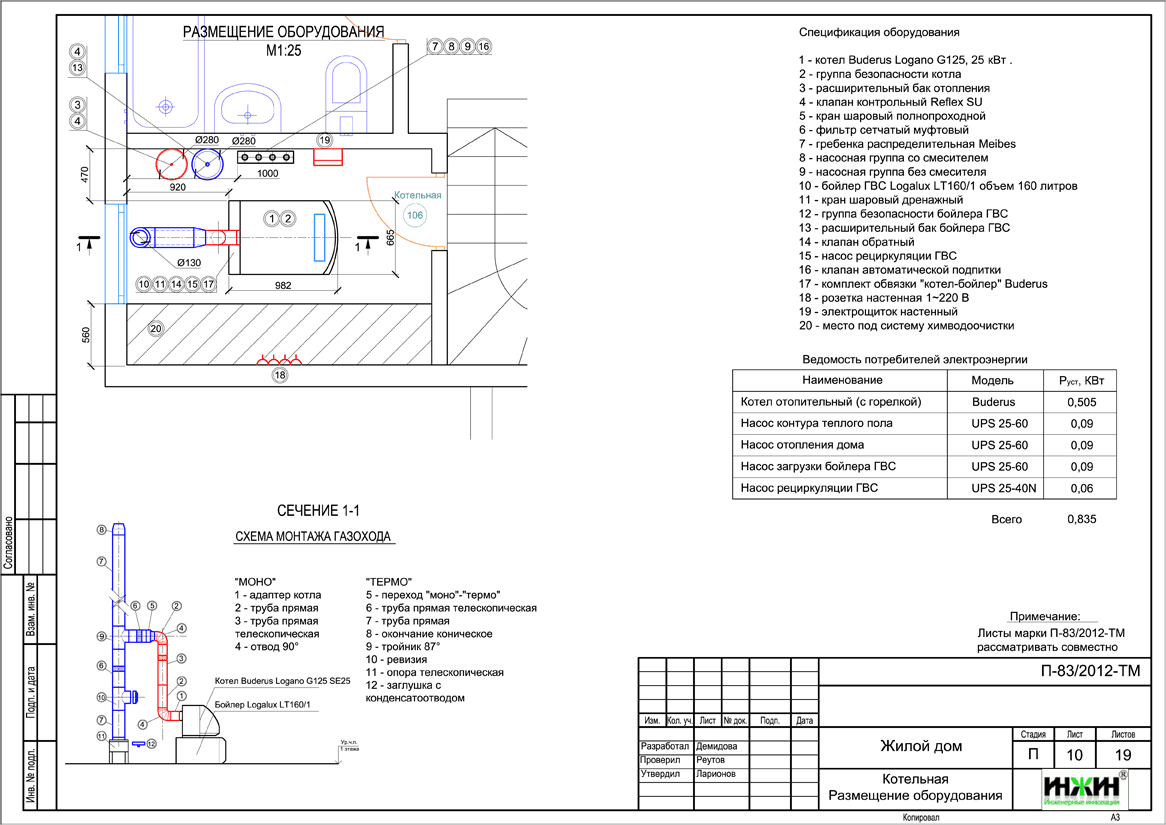

Котельная дома в дер. Назимиха (проект котельной бесплатно).

     o На базе напольного чугунного котла Buderus Logano G125 SE-25  мощностью 25  кВт с дизельной горелкой Logatop SE;
     o На территории участка  предусмотрен бак для дизельного топлива Анион 780ВФК2, объемом 750 литров;
     o Контуры котельной – отопление дома, горячее водоснабжение и водяной теплый пол;
     o Приготовление горячей воды при помощи бойлера Buderus Logalux LT 160/1 объемом 160 литров, предусмотрено размещение бойлера под котлом;
     o Расширительные баки отопления и водоснабжения Reflex (Германия);
     o Насосы отопления и теплого пола Grundfos (Дания);
     o Трубы дымоходные из нержавеющей стали Rosinox  (Россия);
     o Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);
     o Автоматика котельной – основной блок Buderus.
Автоматизация котельной (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Проект отопления частного дома, разработанный компанией Инженерные Инновации  Проект индивидуальной котельной частного дома  Проект отопления, разработанный компанией Инженерные Инновации

Отопление дома в дер. Назимиха (проект отопления).

     o Отопление радиаторное, использованы стальные панельные конвекторы Kermi FКО с боковым подключением;
     o С принудительной циркуляцией теплоносителя, по двухтрубной схеме;
     o Температурный график отопления 80/60° С;
     o Трубопроводы отопления – армированный полипропилен Dizayn.

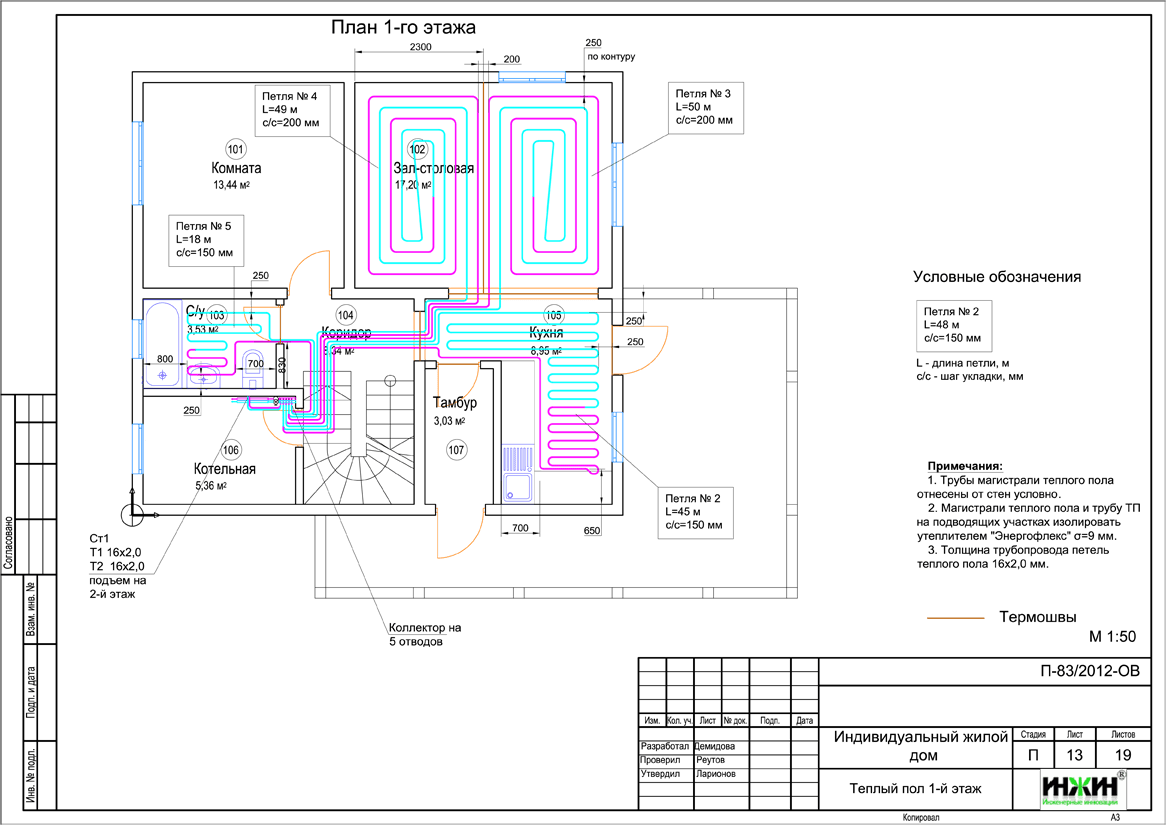

Водяной теплый пол (проект теплого пола) дома в дер. Назимиха.
     o Теплые полы проектом предусмотрены на площади 46 м.кв.;
     o Трубопроводы теплого пола - металлопластик Valtec (Италия);
     o Управление теплым полом – общее, контуром котельной.
Водяные полотенцесушители.
     Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды.

Проект водяного теплого пола, разработанный компанией Инженерные Инновации  Проект водоснабжения, разработанный компанией Инженерные Инновации  Проект внутренней канализации, разработанный компанией Инженерные Инновации

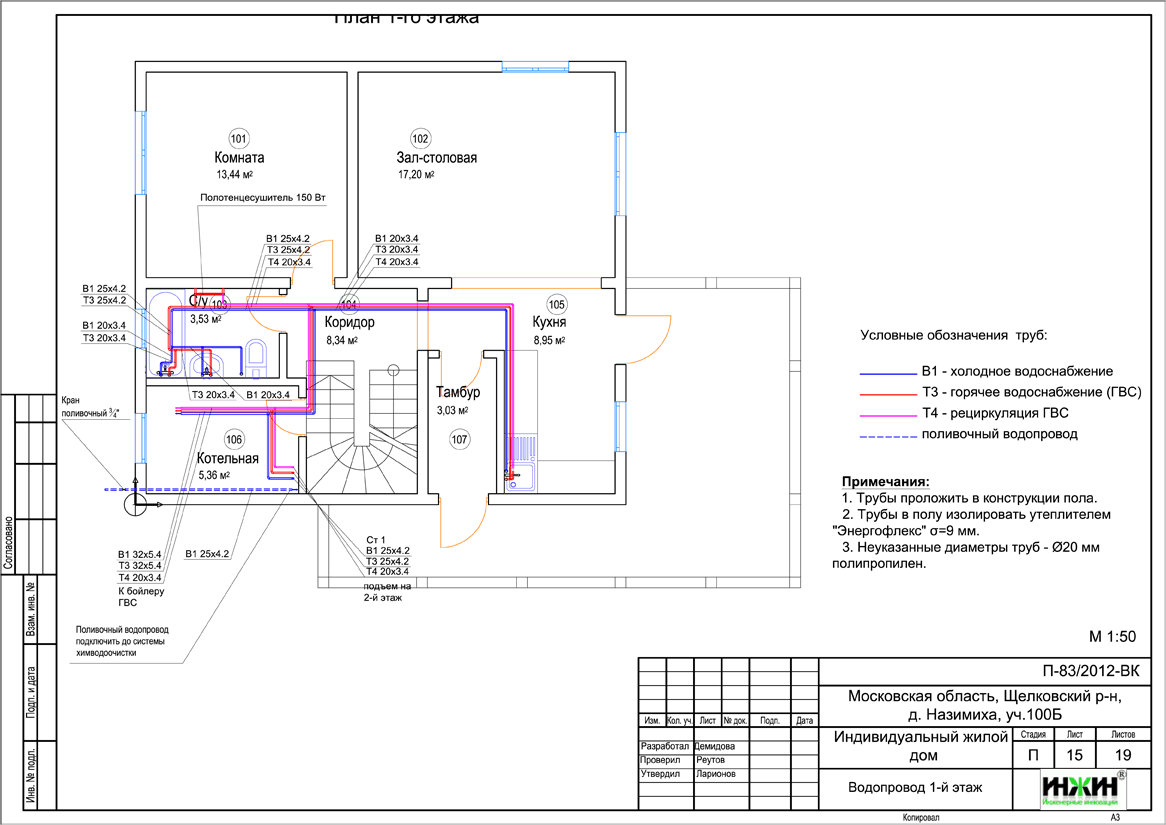

Внутренний водопровод дома 145 м.кв.
     o Схема внутреннего водоснабжения дома – тройниковая тупиковая с рециркуляцией горячей воды;
     o Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);
     o В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.

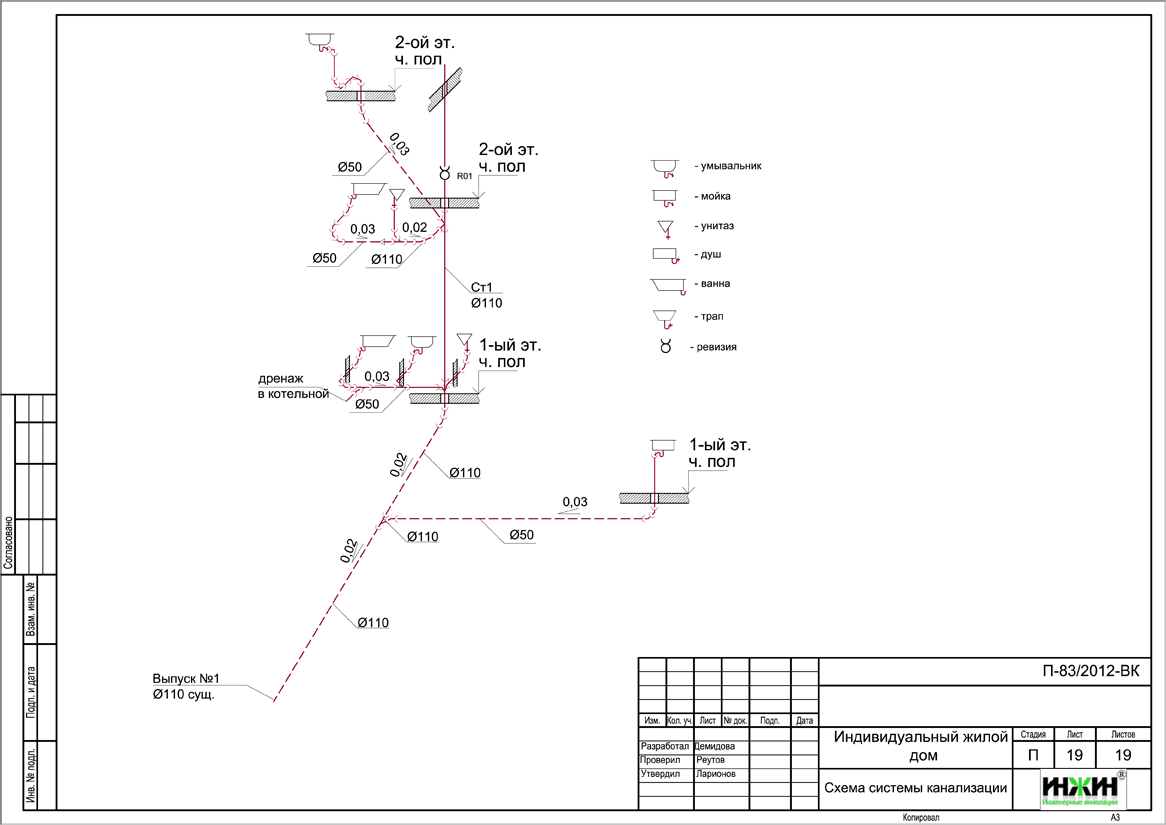

Внутренняя канализация дома в дер. Назимиха.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов в доме, в бане предусмотрена напорная канализация;
     o Трубопроводы канализации – полипропилен Синикон (Россия).
