Выполненные проекты

Объект: жилой дом с баней и гаражом (отдельные строения) общей площадью 372 м.кв. в КП "Приволье" Тульской области
Варианты отопления: по основному дому и бане - «Комфортный», по гаражу - «Базовый».

Стоимость (цена) проекта отопления: 55 800 руб., проект котельной - бесплатно.

Проект отопления, водоснабжения и канализации выполнен: 12.09.2012

Состав проекта отопления, водоснабжения и канализации дома с баней и гаражом в КП "Приволье" Тульской области:
     Пояснительная записка. Общие данные по отоплению, водоснабжению и канализации дома с баней и гаражом.
     Теплотехнический расчет отопления дома в Тульской области.
     Теплотехнический расчет отопления бани.
     Теплотехнический расчет отопления гаража.

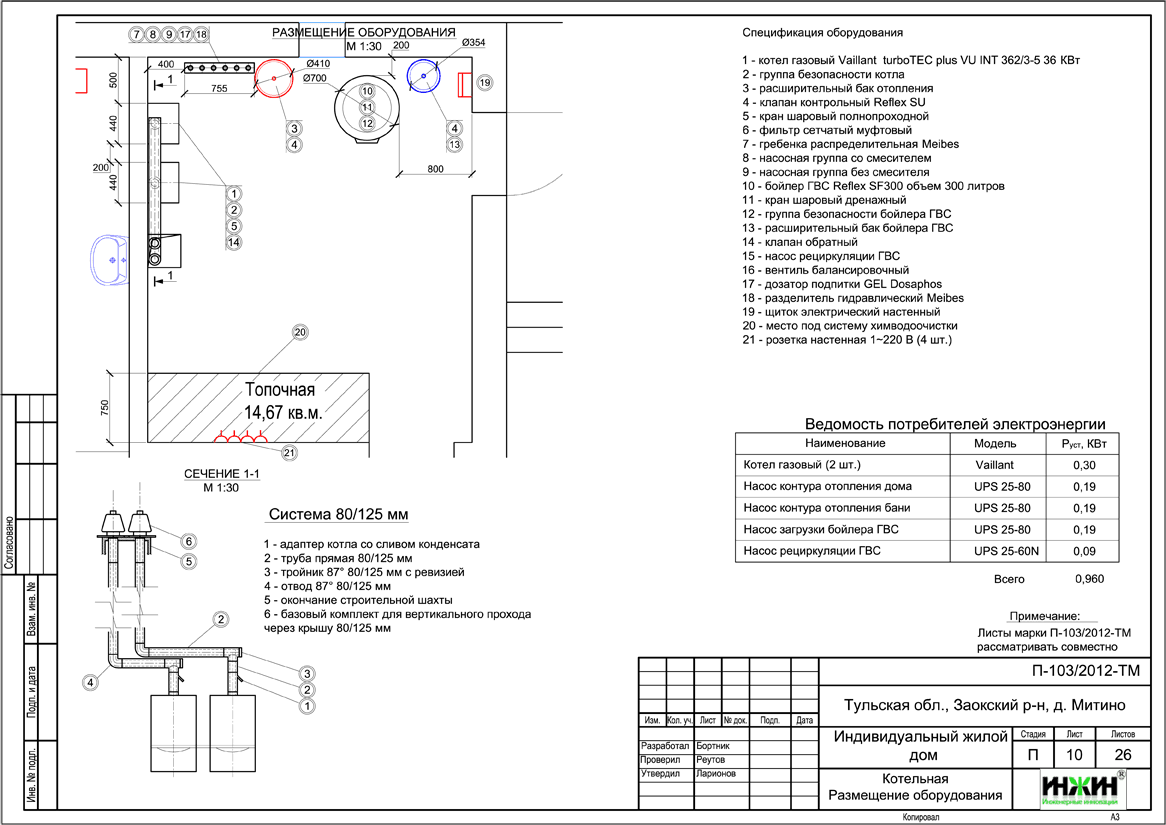

     Тепломеханическая схема котельной с размещением оборудования в помещении гаража.
     Комплект чертежей радиаторного отопления дома в Тульской области.
     Комплект чертежей радиаторного отопления бани в КП "Приволье".
     Комплект чертежей радиаторного отопления гаража.
     Комплект чертежей внутреннего водопровода и канализации жилого дома.
     Комплект чертежей внутреннего водопровода и канализации бани.
     Комплект чертежей внутреннего водопровода и канализации гаража.
     Спецификация оборудования по отоплению, водоснабжению и канализации частного дома с баней и гаражом.
Объем проекта отопления, водоснабжения и канализации дома с баней и гаражом: 61 лист.

Основные решения проекта отопления, водоснабжения и канализации дома с баней и гаражом в КП "Приволье", в соответствии с заданием Заказчика.

Котельная для трех строений (проект котельной бесплатно).
     o Индивидуальная котельная для отопления трех строений размещена в гараже и спроектирована с использованием двух настенных  газовых котлов Vaillant мощностью 36 кВт каждый;
     o В индивидуальной котельной дома проектом предусмотрен коллектор Meibes с тремя контурами теплоснабжения: радиаторного отопления дома, радиаторного отопления бани и гаража, бойлера ГВС;
     o Приготовление горячей воды предусмотрено при помощи  бойлера Reflex SF300 объемом 300 литров;
     o Расширительные баки отопления и водоснабжения Reflex (Германия);
     o Насосы отопления трех строений, горячего и холодного водоснабжения - Grundfos;
     o Трубы дымоходные – комплект коаксиального дымохода «через стену» Vaillant;
     o Распределительные гребенки с насосно-смесительными узлами Meibes, заводской готовности;
     o Автоматика котельной – Vaillant.
Автоматизация котельной (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры контуров отопления и горячего водоснабжения.

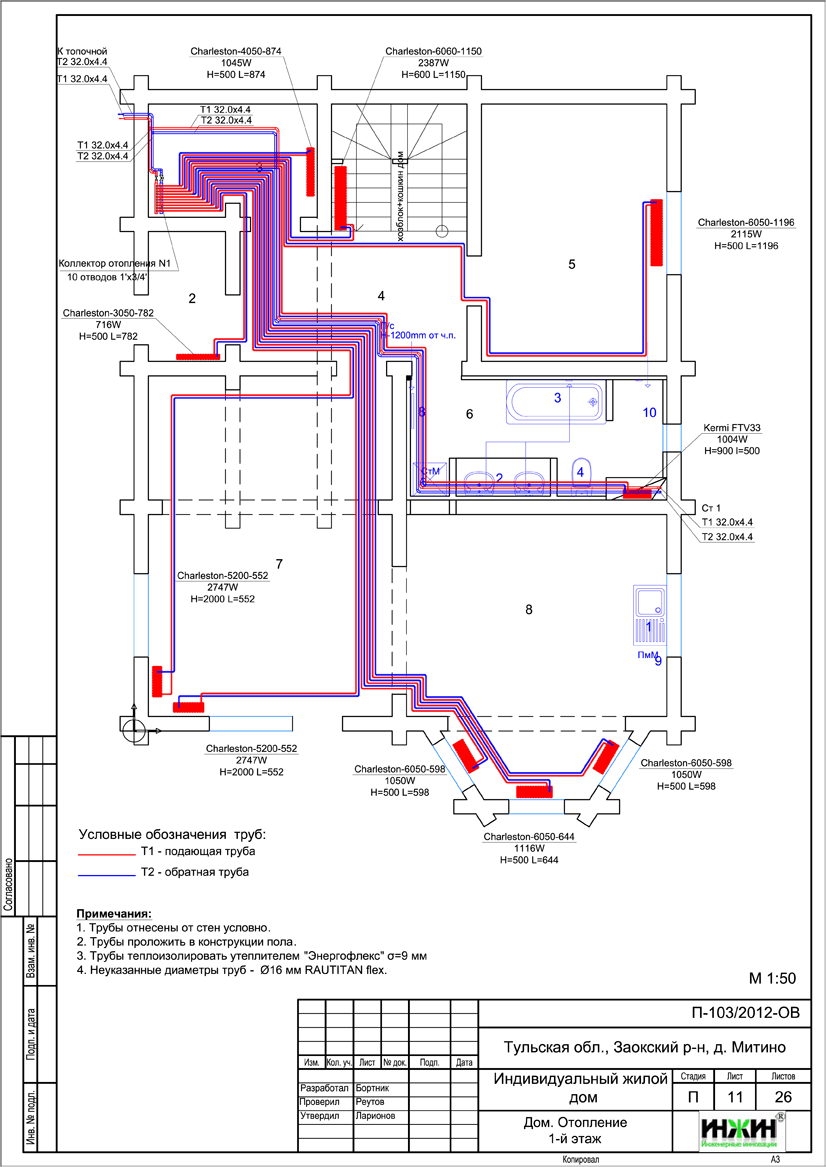

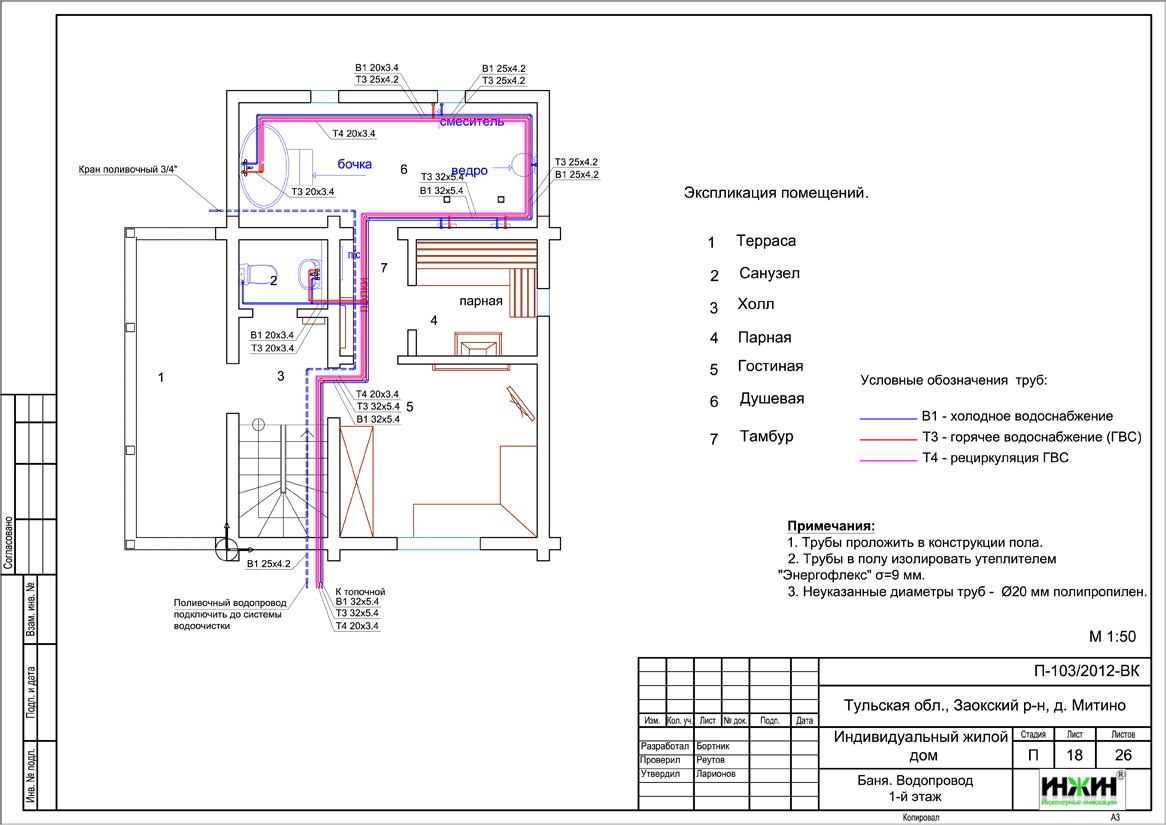

Проект отопления частного дома в Тульской области   Проект радиаторного отопления бани  в Тульской области   Проект водоснабжения дома  в Тульской области

Отопление дома с баней и гаражом в КП "Приволье" (проект отопления).

     o Отопление дома и бани на базе трубчатых радиаторов Zehnder с подключением снизу из стены, а также панельных радиаторов Kermi с нижней подводкой;
    o Отопление гаража на базе стальных панельных конвекторов Kermi FKO  с подключением сбоку;
    o Схема радиаторного отопления дома и бани коллекторно-лучевая с принудительной циркуляцией теплоносителя;
    o Схема радиаторного отопления гаража двухтрубная с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
     o Магистральные и подводящие трубопроводы отопления дома  и бани – сшитый полиэтилен Rehau (Германия).          Трубопроводы гаража – армированный полипропилен Dizayn (Турция).

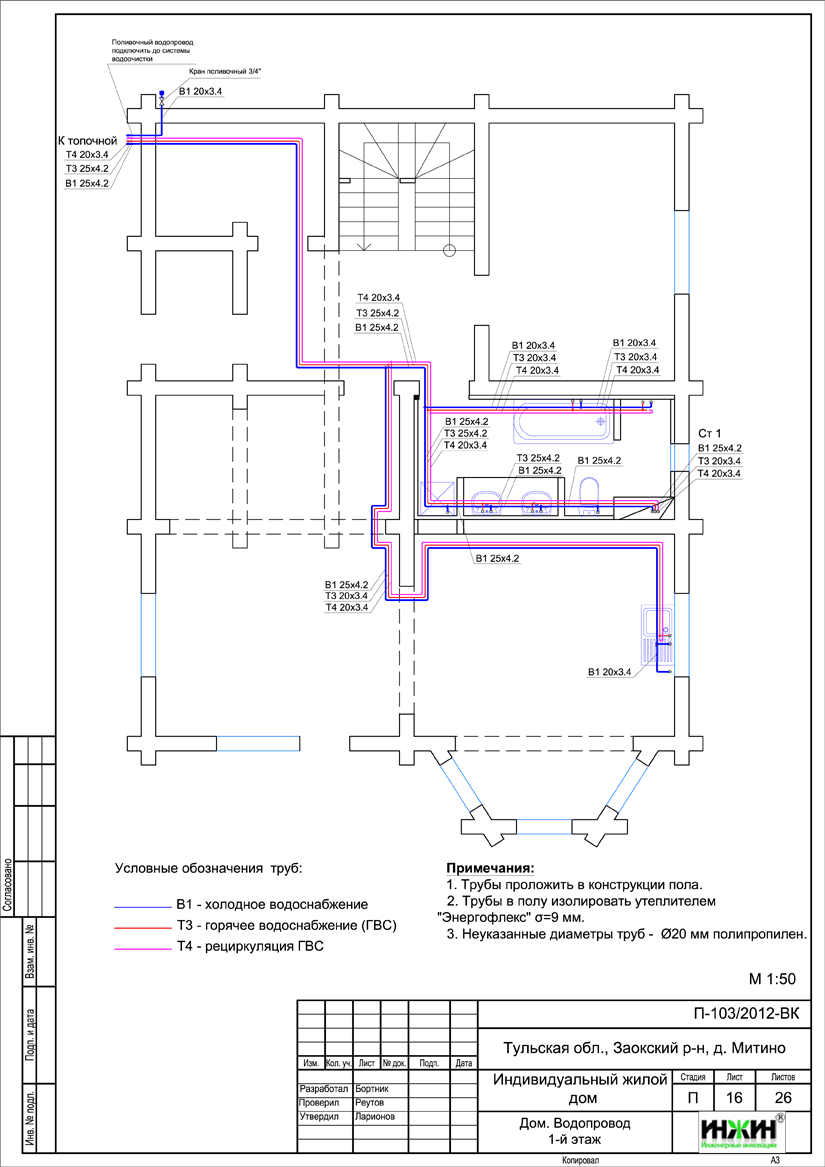

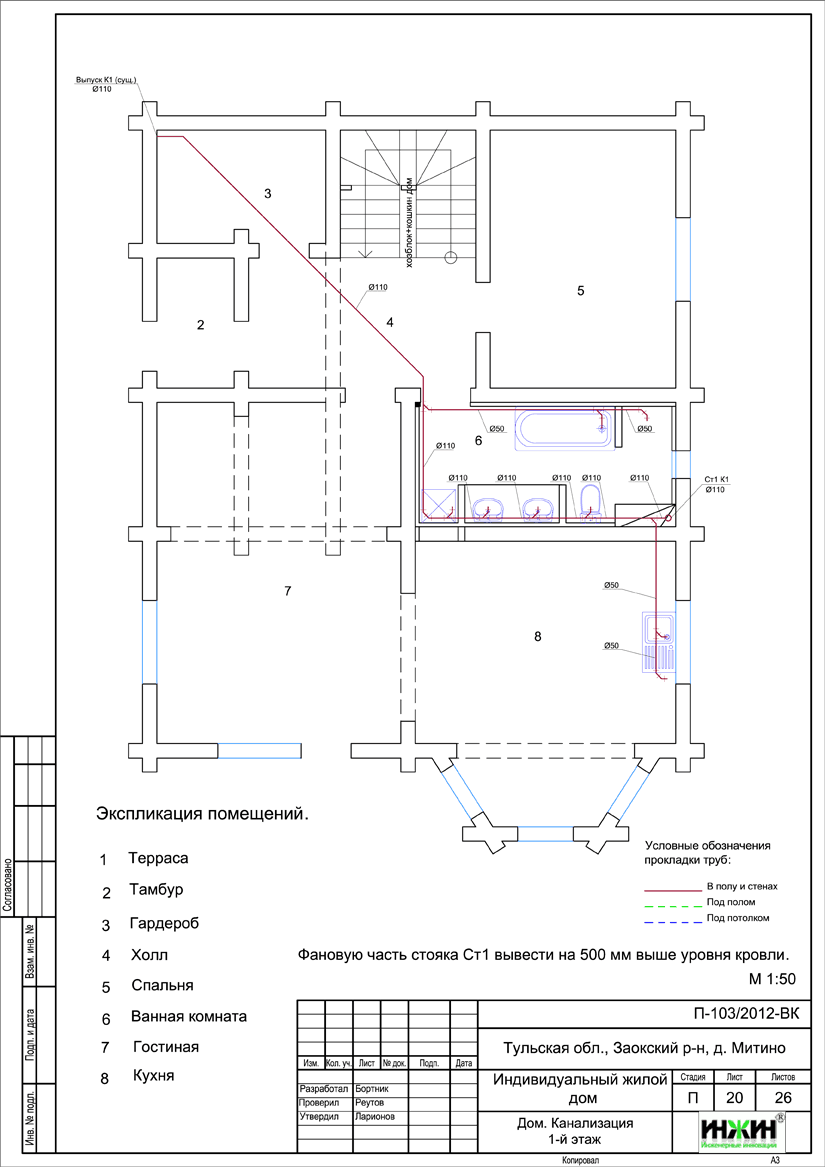

Проект отопления частного дома в Тульской области                         Проект внутреннего водопровода в Тульской области                         Проект внутренней канализации дома в Тульской области

Водяной теплый пол.
     Водяной теплый пол проектом не предусмотрен.
Внутренний водопровод дома с баней и гаражом в КП "Приволье".
     o Схема внутреннего водоснабжения – тройниковая тупиковая;
     o Трубопроводы системы водоснабжения – армированный полипропилен Dizayn (Турция);
     o В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.
Внутренняя канализация трех строений в Тульской области.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов дома, бани и гаража;
     o Трубопроводы канализации – полипропилен Политрон (Россия).

Отопление дома в Тульской области, монтаж     Для этого дома с баней и гаражом в КП "Приволье" Тульской области выполнен монтаж систем отопления, водоснабжения и канализации и индивидуальной котельной.
