Выполненные проекты

Объект: загородный дом площадью 200 м.кв., расположенный в КП "Вяземские Сады" Серпуховского района Московской области

Цена (стоимость) проекта электрики (электропроводки): 17 100 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.

Проект электрики выполнен: 04.07.2019

Состав проекта электрики дома в КП "Вяземские Сады":
     1. Пояснительная записка. Общие данные по электроснабжению и освещению дома в КП "Вяземские Сады".
     2. Однолинейные схемы вводного распределительного устройства и электрических распределительных щитов дома 200 м.кв..
     3. Чертежи электропроводки 1 и 2 этажей дома в КП "Вяземские Сады".
     4. Чертежи групповых осветительных сетей дома в КП "Вяземские Сады".
     5. Спецификация материалов и оборудования по электрике и электропроводке дома в КП "Вяземские Сады".


Объем проекта электрики дома 200 м.кв.: 18 листов.

Описание проекта электрики частного дома площадью 200 м.кв.

Расчетные показатели по электроснабжению и освещению частного дома в КП "Вяземские Сады".
     o Расчетная электрическая мощность дома составила 17,66 кВт, с учетом коэффициента спроса 0,65, принятого согласно СП 256.1325800.2016;
     o При расчете учтено силовое оборудование: газовый котел,  электрический котел, духовой шкаф.

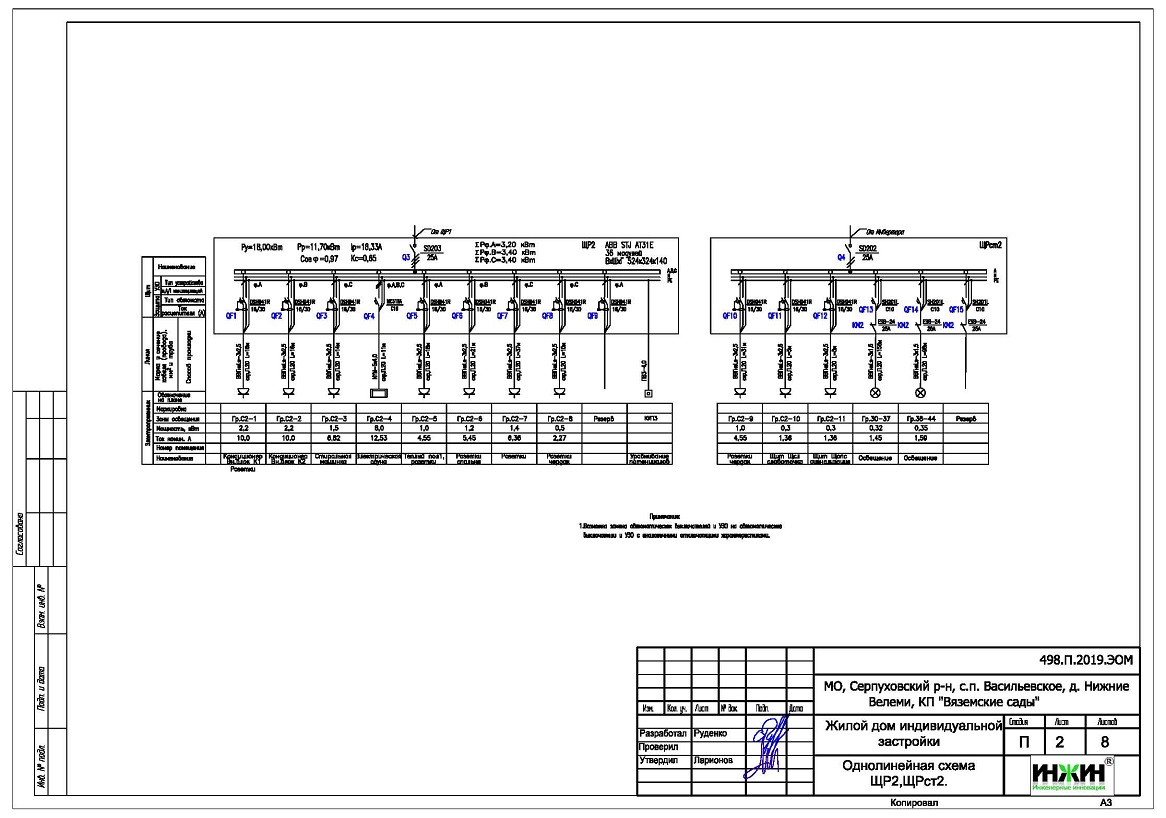

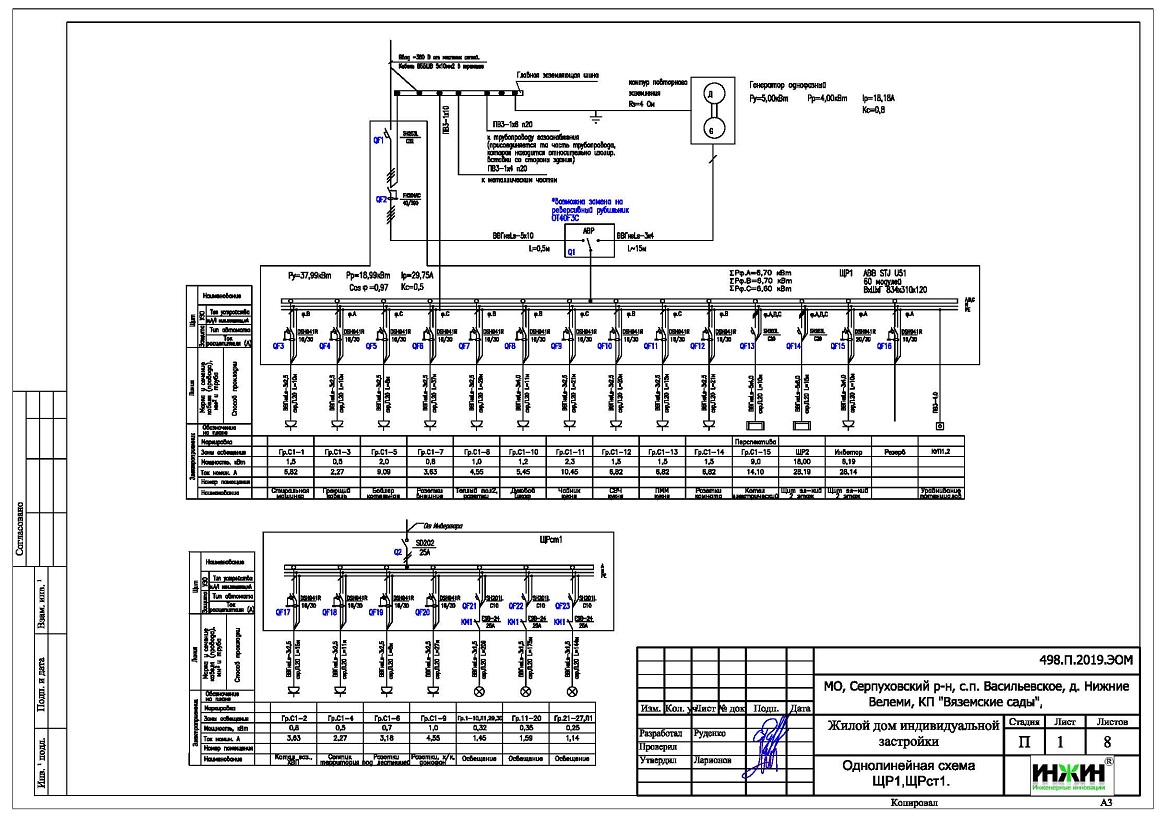

Однолинейная схема электрощита ЩР-1 дома в КП "Вяземские Сады"  Однолинейная схема электрощита ЩР-2 дома в КП "Вяземские Сады"  Проект электрики - розетки 1 этажа дома в КП "Вяземские Сады"

Распределительные электрические щиты дома площадью 200 м.кв..
     o Проектом предусмотрено два распределительных электрических щита, расположенных на каждом этаже доме;
     o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щитах – ABB, в количестве 40 шт. размещены в электрических распределительных щитах.


Силовая кабельная сеть (электропроводка) дома в КП "Вяземские Сады".

     o Электропроводка дома предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
     o Общая протяженность линий электроснабжения и освещения – 1 638 метров;
     o Электропроводка предусмотрена скрытым способом, в защитной гофрированной ПВХ-трубе (усиленной конструкции) и металлорукаве в виниловой оболочке (в стропильной системе кровли);
     o Запроектировано 160 точек подключения розеток и выключателей освещения в газосиликатном доме.

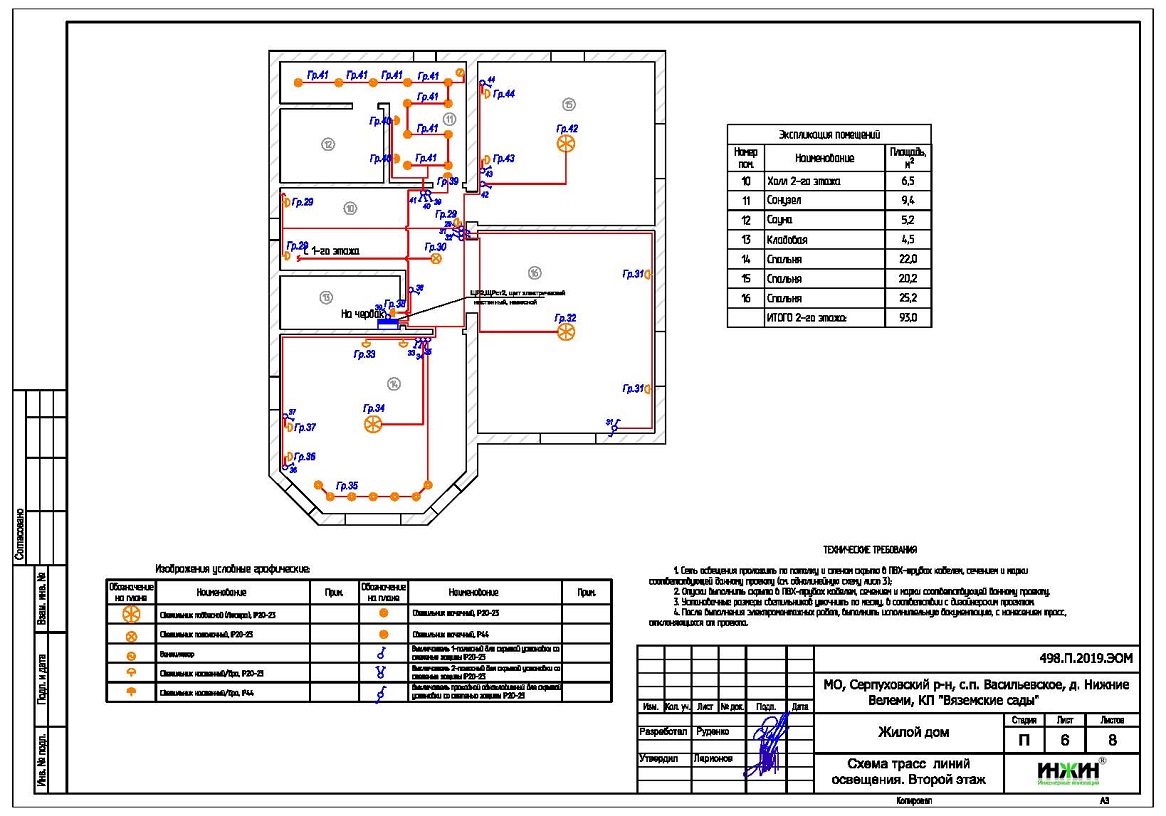

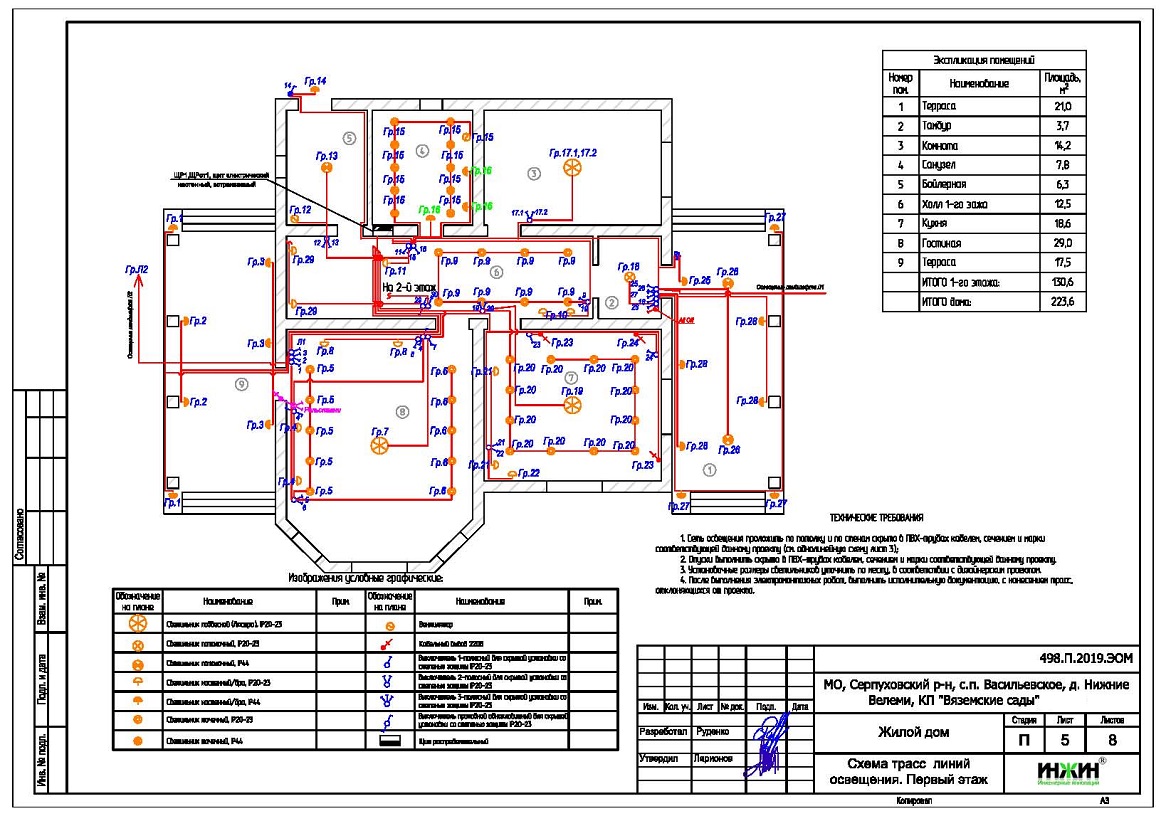

Проект электрики - розетки 2 этажа дома в КП "Вяземские Сады"  Проект электрики - освещение 1 этажа дома в КП "Вяземские Сады"  Проект электрики - освещение 2 этажа дома в КП "Вяземские Сады"

      Предусмотрен контур повторного заземления.

Отопление 1 этажа дома в КП "Вяземские Сады"

Заказать проект электрики дома.

Для этого дома выполнен проект отопления, водоснабжения и канализации

По этому проекту выполнен монтаж электропроводки для дома в КП "Вяземские Сады".  Монтаж кабелей электрических дома в КП "Вяземские Сады"
