Выполненные проекты

Информация о материале

2283

Объект: загородный дом из бетона, площадью 120 м.кв., расположенный в КП "Тишково Клаб" Пушкинского района Московской области.

Цена (стоимость) проекта электрики (электропроводки): 10 260 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.

Проект электрики выполнен: 16.08.2019

Состав проекта электрики дома в КП "Тишково Клаб":
1. Пояснительная записка. Общие данные по электроснабжению и освещению дома в КП "Тишково Клаб".
2. Однолинейные схемы вводного распределительного устройства и электрических распределительных щитов дома 120 м.кв.
3. Чертежи электропроводки 1 и 2 этажей дома в КП "Тишково Клаб".

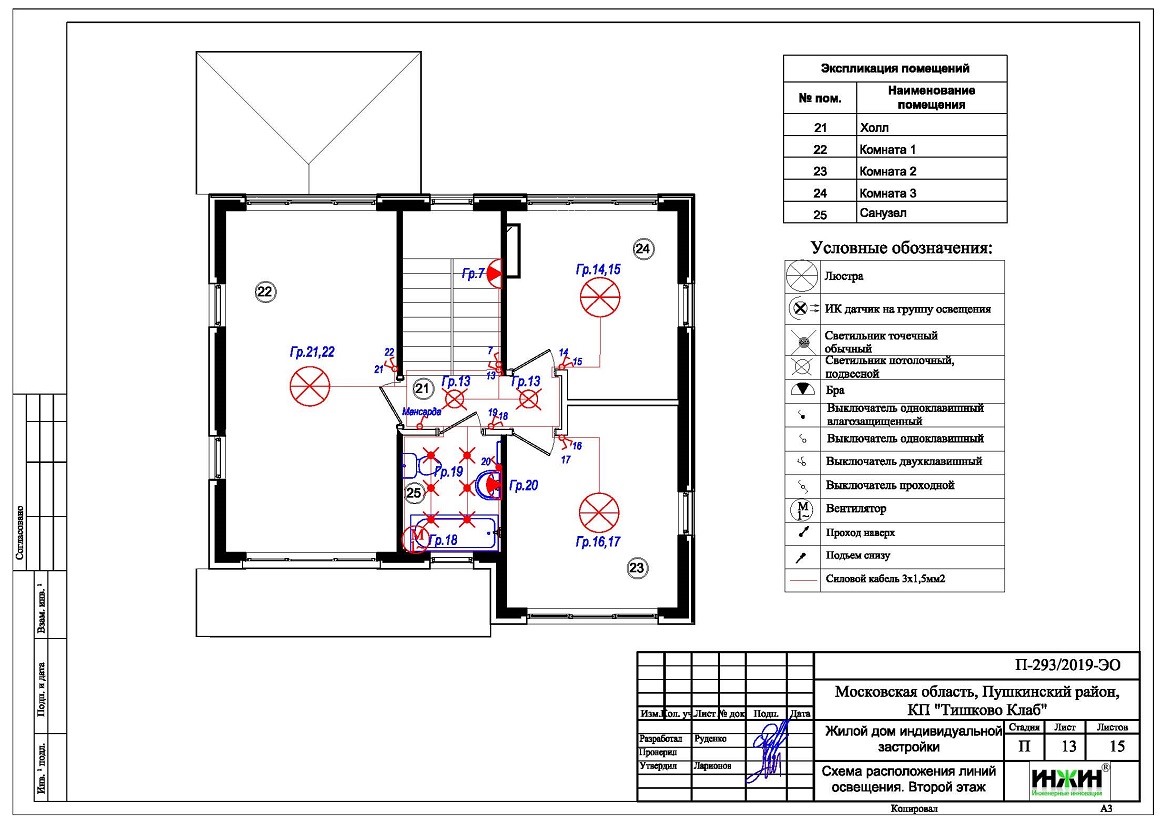

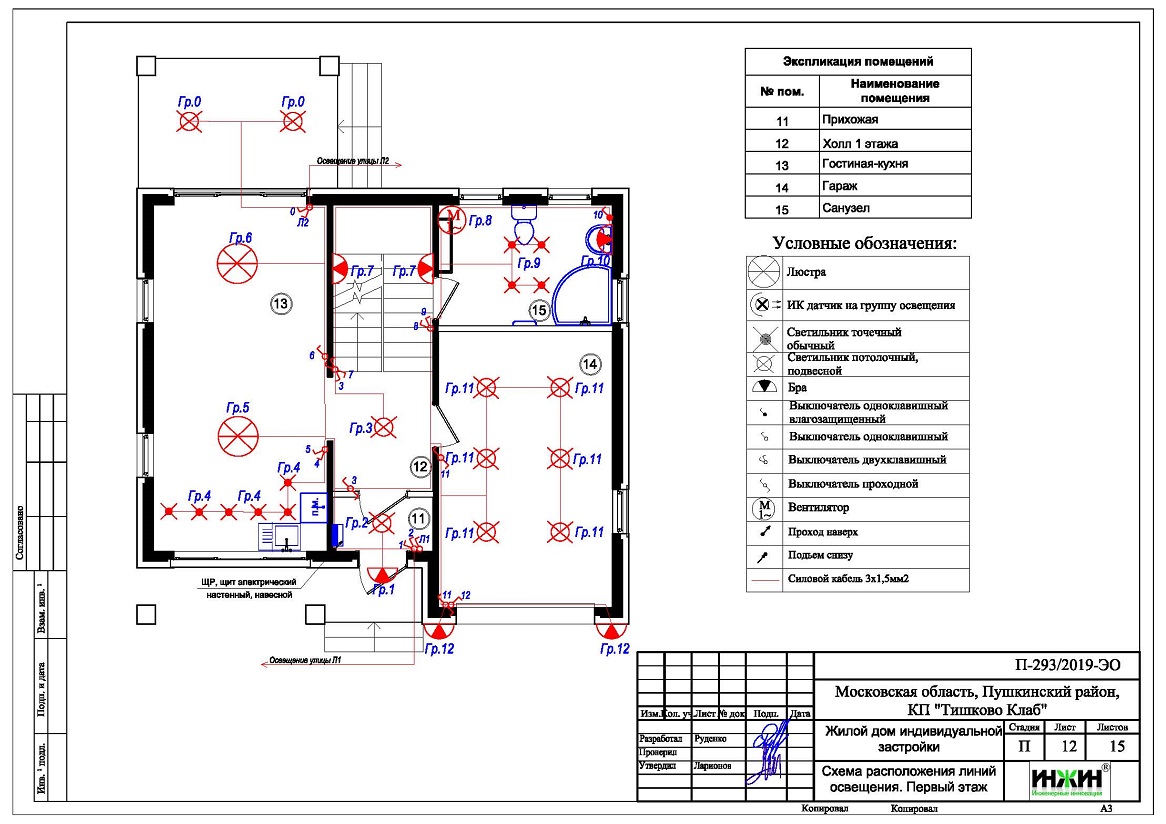

4. Чертежи групповых осветительных сетей дома в КП "Тишково Клаб".

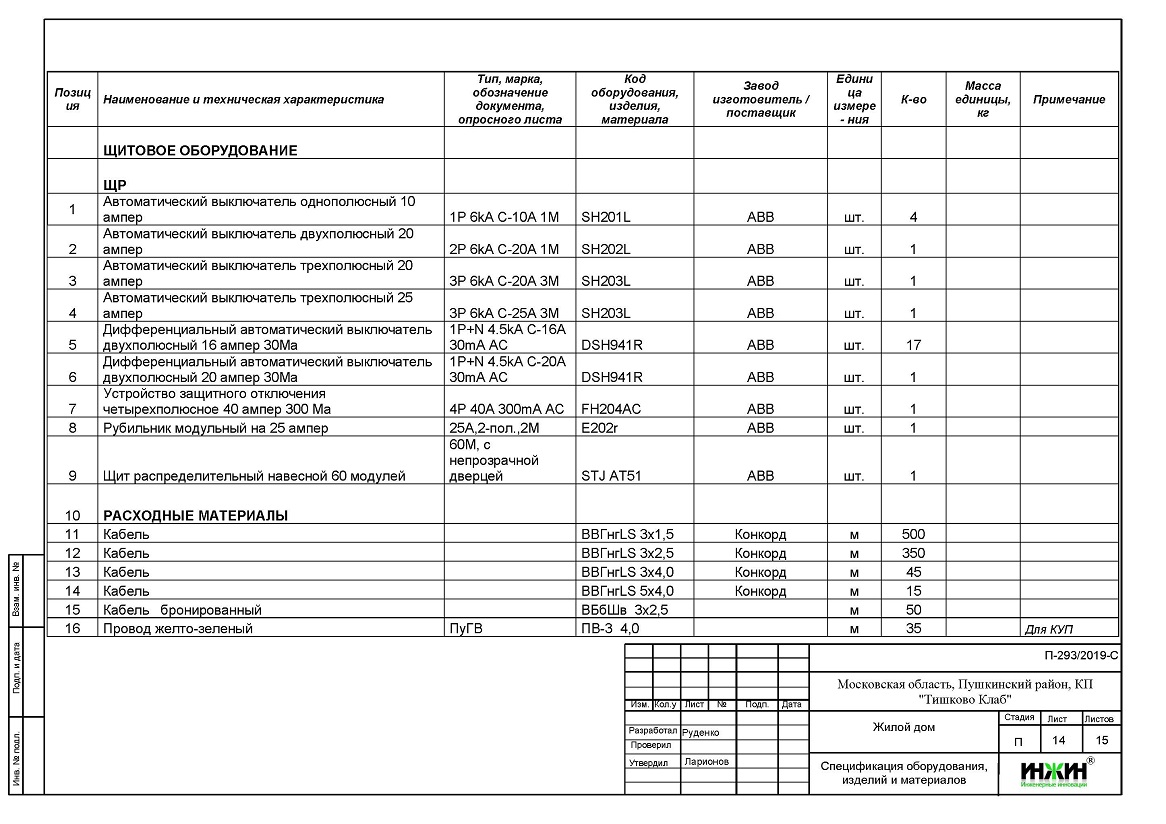

5. Спецификация материалов и оборудования по электрике и электропроводке дома в КП "Тишково Клаб".

Объем проекта электрики дома 120 м.кв.: 15 листов.

Описание проекта электрики частного дома площадью 120 м.кв.

Расчетные показатели по электроснабжению и освещению частного дома в КП "Тишково Клаб".
o Расчетная электрическая мощность дома составила 14,13 кВт, с учетом коэффициента спроса 0,8, принятого согласно СП 256.1325800.2016;
o При расчете учтено силовое оборудование: газовый котел, электрический котел, скважинный насос, духовой шкаф.

Распределительный электрический щит дома площадью 120 м.кв.
o Проектом предусмотрен один распределительный электрический щит, расположенный на первом этаже дома;
o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щитах – ABB, в количестве 28 шт. размещены в электрическом распределительном щите.

Силовая кабельная сеть (электропроводка) дома в КП "Тишково Клаб".

o Электропроводка дома предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
o Общая протяженность линий электроснабжения и освещения – 910 метров;
o Электропроводка предусмотрена скрытым способом, в защитной гофрированной ПВХ-трубе (усиленной конструкции) и металлорукаве в виниловой оболочке (в стропильной системе кровли);
o Запроектировано 79 точек подключения розеток и выключателей освещения в доме из бетона.
