Выполненные проекты

Объект: частный жилой дом площадью 212 м.кв. в КП "Гринвуд" Московской области
Вариант отопления: «Комфортный»
Стоимость проекта отопления: 34 800 руб., проект котельной бесплатно
Проект отопления, водоснабжения и канализации выполнен: 22.01.2013

Состав проекта отопления, водоснабжения и канализации дома в КП "Гринвуд":

     1. Пояснительная записка, общие данные по котельной и системе отопления дома в КП "Гринвуд".
     2. Теплотехнический расчет отопления частного дома.

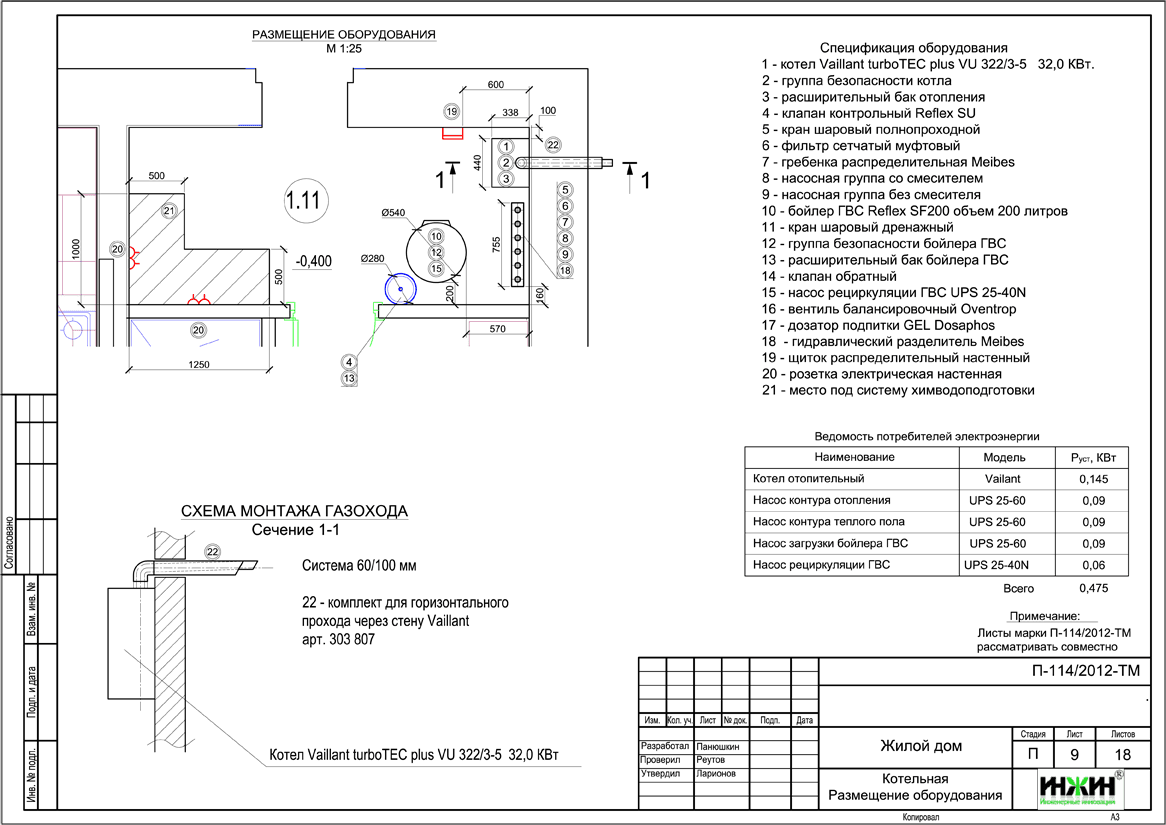

     3. Тепломеханическая схема котельной с размещением оборудования в доме.
     4. Комплект чертежей радиаторного отопления дома.
     5. Комплект чертежей теплого пола.
     6. Комплект чертежей внутреннего водопровода и канализации.

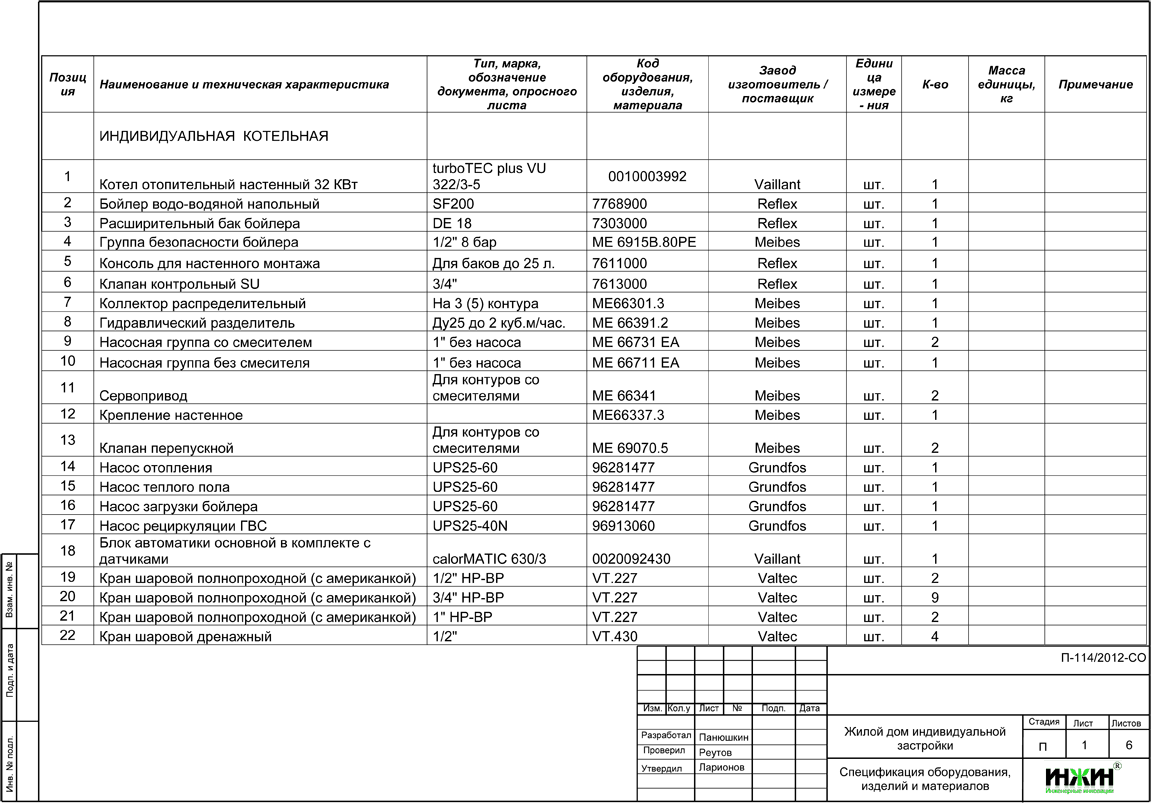

     7. Спецификация оборудования по системам отопления, водоснабжения и канализации.
Объем проекта отопления, водоснабжения и канализации: 40 листов.
Основные технические решения проекта отопления, водоснабжения и канализации дома в КП "Гринвуд", предусмотренные в соответствии с заданием Заказчика.

Котельная частного дома в КП "Гринвуд" (проект котельной бесплатно).

     o На базе настенного газового котла Vaillant turboTEC plus VU INT 322-5 (Германия) мощностью 32 кВт с закрытой камерой сгорания;
     o Контуры котельной – отопление дома, горячее водоснабжение и водяной теплый пол;
     o Приготовление горячей воды при помощи бойлера Reflex, объемом 300 литров;
     o Расширительные баки отопления и водоснабжения Reflex;
     o Циркуляционные насосы отопления, водопровода и водяного теплого пола - Grundfos;
     o Трубы дымоходные – коаксиальные, комплект для прохода через стену Vaillant;
     o Распределительная гребенка с насосно-смесительными узлами Meibes;
     o Автоматика котельной – погодозависимый блок Vaillant.
Автоматизация индивидуальной котельной (вариант «Комфортный»).
    o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
    o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Проект котельной, разработанный компанией Инженерные Инновации  Проект отопления частного дома  Проект отопления, разработанный компанией Инженерные Инновации

Система отопления дома в КП "Гринвуд" (проект отопления).

     o Отопление дома радиаторное, использованы стальные панельные конвекторы Kermi FTV с нижним подключением, а также конвекторы, встроенные в пол TechnoHeat;
     o Схема радиаторного отопления коллекторно-лучевая с принудительной циркуляцией теплоносителя;
     o Температурный график системы радиаторного отопления 80/60° С;
     o Трубопроводы отопления – металлопластик Valtec.

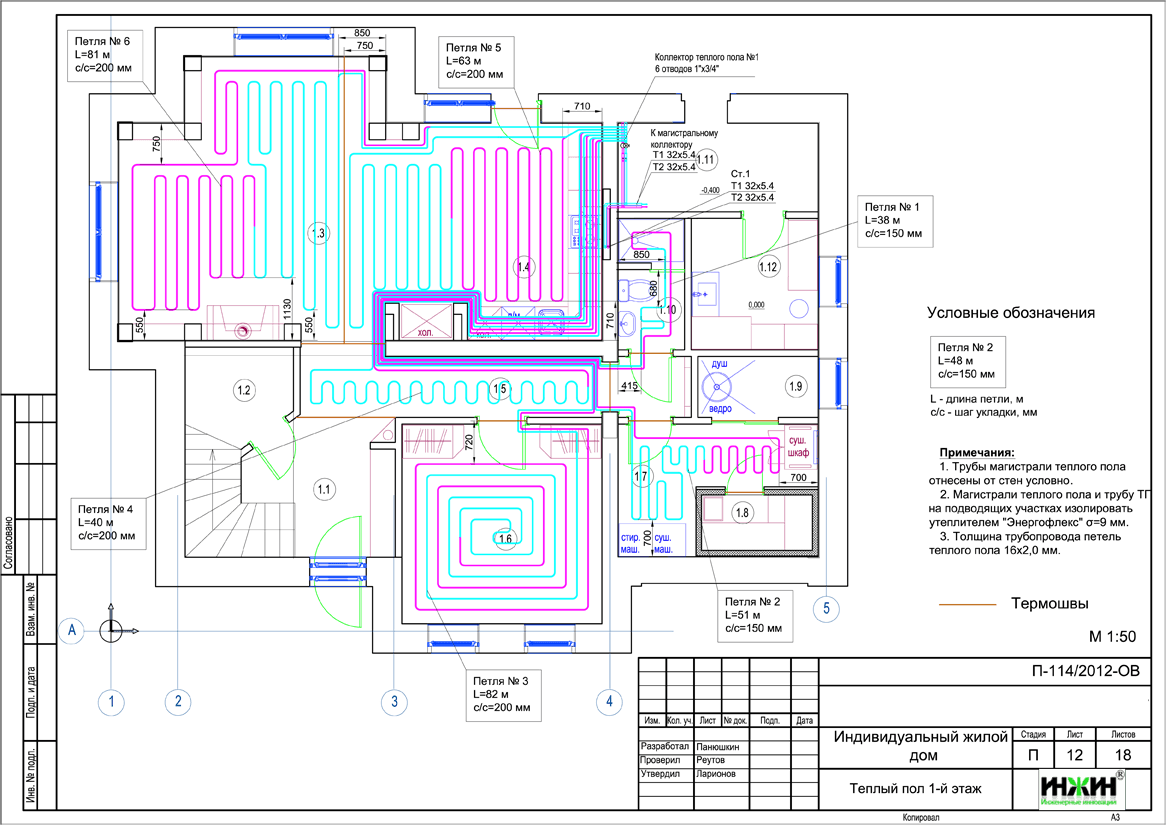

Система водяного теплого пола.
     Теплые полы проектом предусмотрены на площади 75 м.кв.
     Трубопроводы теплого пола - металлопластик Valtec (Италия).
     Управление теплым полом – общее, контуром котельной.

  Проект водяного теплого пола  Проект водопровода, разработанный компанией Инженерные Инновации  Спецификация проекта отопления

Полотенцесушители в санузлах дома.
     Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды, теплоотдача, которая учтена в тепловом балансе дома - 150 Вт от каждого.
Внутренний водопровод.
     o Схема внутреннего водоснабжения – тройниковая тупиковая;
     o Трубопроводы системы водоснабжения – армированный полипропилен Valtec, PP-ALUX;
     o В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.
Внутренняя канализация дома в КП "Гринвуд".
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – полипропилен Синикон, шумоизоляция трубчатым утеплителем Энергофлекс.
