Выполненные проекты

Объект: двухэтажный частный дом из керамических блоков Kerakam, площадью 210 м.кв. в ДНП "Топаз" Одинцовского района Московской области

Вариант отопления: «Комфортный»

Цена проекта отопления, канализации и водоснабжения: 31 806 руб. со скидкой 10%, проект котельной - бесплатно.

Проект котельной, отопления, водоснабжения и канализации выполнен: 25.11.2019

Состав проекта котельной, отопления, канализации и водоснабжения дома в ДНП "Топаз":
     1. Пояснительная записка проекта, общие данные по системам отопления, канализации и водоснабжения дома 210 м.кв. в Московской области.
     2. Тепломеханическая схема котельной с размещением оборудования в помещении 1-го этажа дома из керамических блоков Kerakam.
     3. Комплект поэтажных чертежей радиаторного отопления дома в ДНП "Топаз".
     4. Комплект чертежей водоснабжения и канализации частного дома из керамических блоков Kerakam.
     5. Типовые схемы системы отопления канализации и водоснабжения дома 210 м.кв.
     6. Теплотехнический расчет отопления дома из керамических блоков Kerakam.
     7. Спецификация материалов и оборудования по котельной, отоплению, канализации и водоснабжению дома в ДНП "Топаз".
Объем проекта отопления, канализации и водоснабжения дома в ДНП "Топаз":
 46 листов.


Котельная частного дома в ДНП "Топаз"(проект котельной бесплатно).

     o Размещена в помещении 1-го этажа дома 210м.кв.;
     o Теплогенератор - напольный газовый котел Buderus Logano G124WS, мощностью 32 кВт;
     o Контуры теплоснабжения котельной – радиаторное отопление дома, теплый пол и горячее водоснабжение, для которого предусмотрен накопительный бойлер BuderusLogalux, объемом 160 литров;
     o Расширительные баки отопления и бойлера Flamco, объемом 25 и 18 литров;
     o Циркуляционные насосы отопления и бойлера Grundfos, использованы энергоэффективные насосы UPM3 Hybrid (в составе модуля Kombimix), аналог насосов серии Alpha;
     o Дымоудаление естественное, дымоход из нержавеющей стали Rosinox, диаметр 150 мм;
     o Распределительный коллектор - настенный компактный модуль Meibes Kombimix;
     o Автоматика котельной – система управления Logamatic MC110 с пультом RC310 и дополнительным модулем MM100-С.

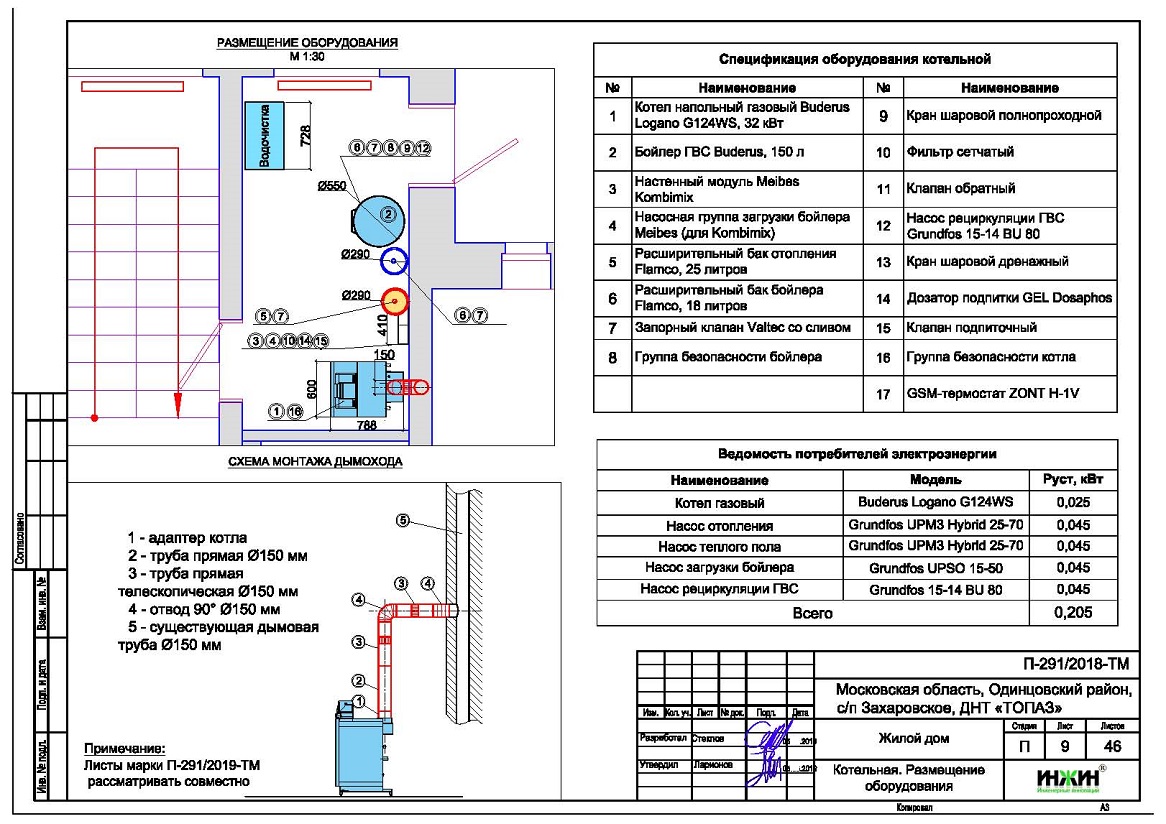

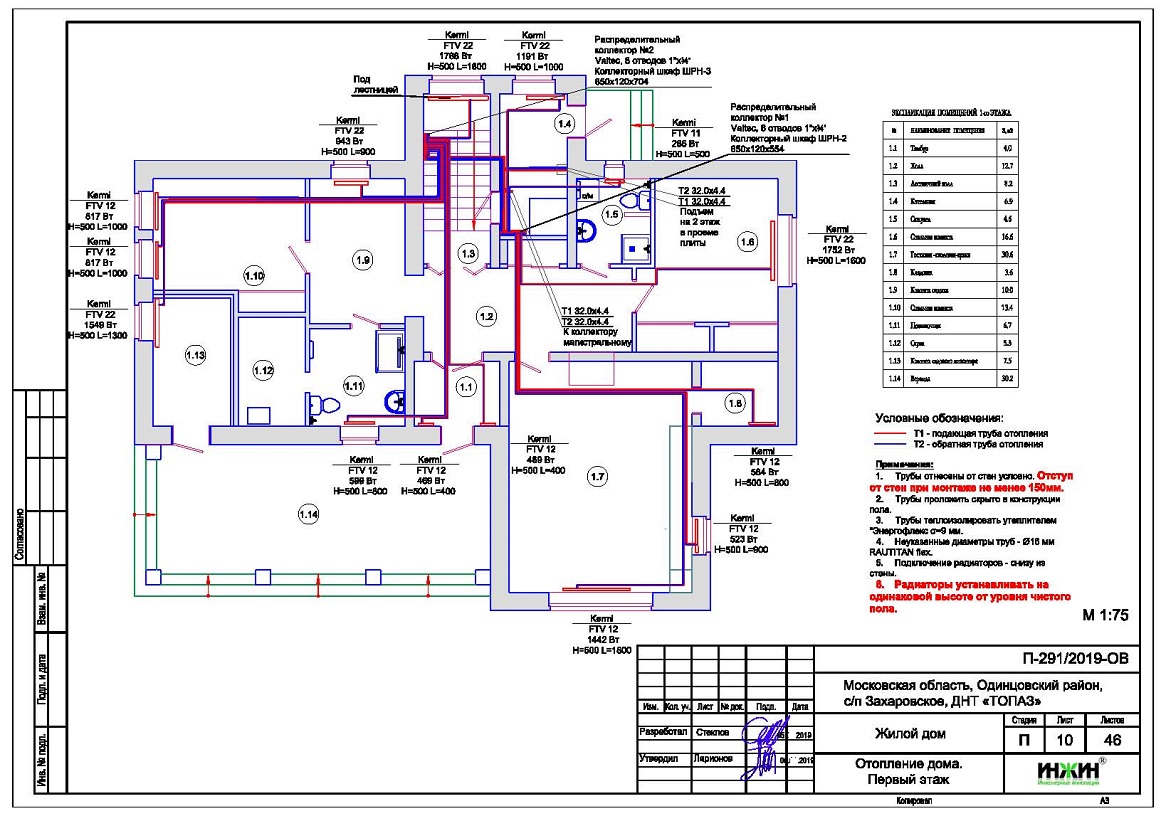

Котельная дома в ДНП "Топаз", проект   Котельная дома в ДНП "Топаз", проект размещения оборудования  Отопление 1 этажа дома в ДНП "Топаз"

Автоматизация котельной, отопления и теплого пола (вариант «Комфортный»): автоматическое регулирование отопления по наружной температуре (погодное регулирование), дистанционный контроль работы газового котла отопления при помощи GSM-модуля и мобильного приложения ZONT

Отопление дома в ДНП "Топаз" (проект отопления дома).

     o Выполнен теплотехнический расчет отопления дома из керамических блоков Kerakam (утеплитель кровли - плиты из минеральной ваты 100мм, пола - пенополистирол 100мм) с учетом теплопотерь через ограждающие конструкции при наружной температуре -28°С для Московской области (по СП 131.13330.2012), а также теплоотдачи помещений с теплым полом, расчетный расход тепла на отопление дома составил 22,34 кВт, удельные теплопотери 105,6 Вт/м.кв.;

  o Подобраны приборы для отопления дома: стальные панельные радиаторы KERMI с нижним подключением;
     o Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
     o Трубы отопления из сшитого полиэтилена Rehau;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе радиаторного отопления дома – подготовленная вода, предусмотрены средства защиты от образования накипи.

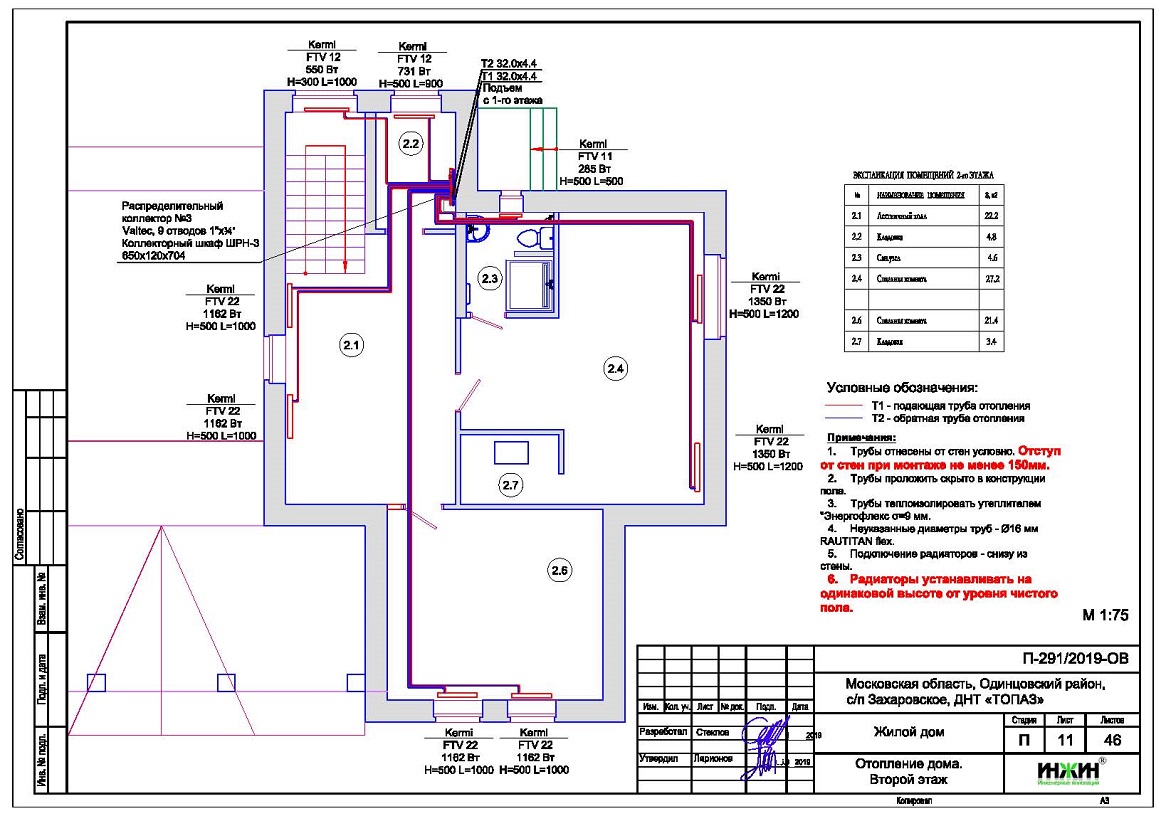

Отопление 2 этажа дома в ДНП "Топаз"  Теплый пол 1 этажа дома в ДНП "Топаз" Проект водоснабжения 1 этажа дома в ДНП "Топаз" Московской области

Водяной теплый пол дома в ДНП "Топаз"(проект теплого пола).

     o Водяной теплый пол в доме предусмотрен на площади 48 м.кв., коллектор теплого пола Valtec на 7 отводов, всего 7 петель;
     o Предусмотрен отдельный контур котельной для теплоснабжения водяного теплого пола дома в ДНП "Топаз";
     o Трубопроводы теплого пола – сшитого полиэтилена Rehau;
     o Регулирование температуры теплого пола - общее, контуром котельной.

Внутренний водопровод дома в ДНП "Топаз" (проект водоснабжения).
     o Схема внутреннего водоснабжения дома – коллекторно-лучевая с рециркуляцией горячей воды через водяные полотенцесушители, выполнен расчет 31-й точки водоснабжения и полотенцесушителей;
     o Трубопроводы системы водоснабжения – из сшитого полиэтилена Rehau;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм.

Проект водоснабжения 2 этажа дома в ДНП "Топаз" Московской области Проект канализации 1 этажа дома в ДНП "Топаз" Московской области Проект канализации, схема в ДНП "Топаз" Московской области

Внутренняя канализация (проект канализации) дома в ДНП "Топаз".
     o Безнапорная, отвод стоков от санитарно-технических приборов предусмотрен в септик;
     o Произведен расчет 15-ти точек бытовой канализации, предусмотрено два трапа Viega с сухим затвором;
     o Канализационные трубы Синикон, раструбные, из полипропилена.

Заказать в нашей компании проект отопления, водоснабжения и канализации загородного дома в Московской области со скидкой.
