Проект электроснабжения и освещения (электрики): выполнен 04.04.2013

Объект: жилой дом индивидуальной застройки площадью 239 м.кв. в Калужской области

Стоимость проекта: 26 290 руб.

Состав проекта:

  1. Пояснительная записка. Общие данные

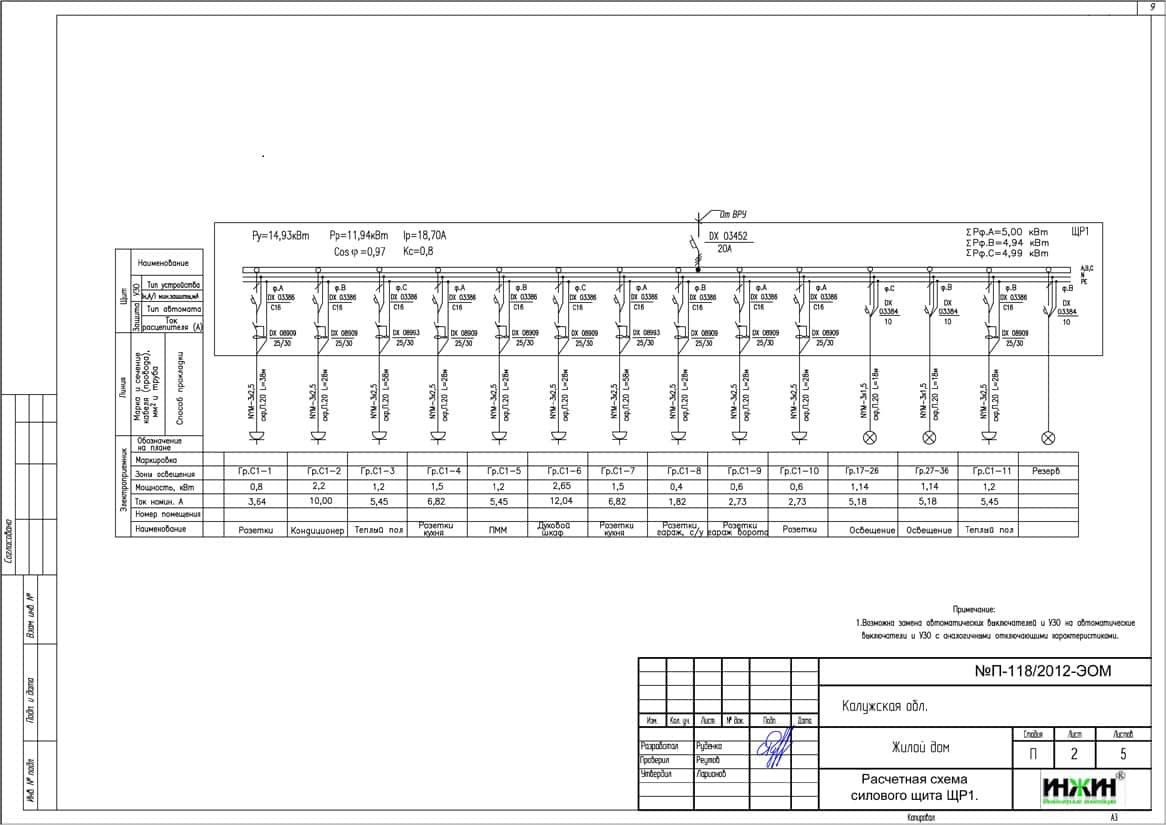

  2. Однолинейные схемы вводного распределительного устройства и поэтажных распределительных щитов.

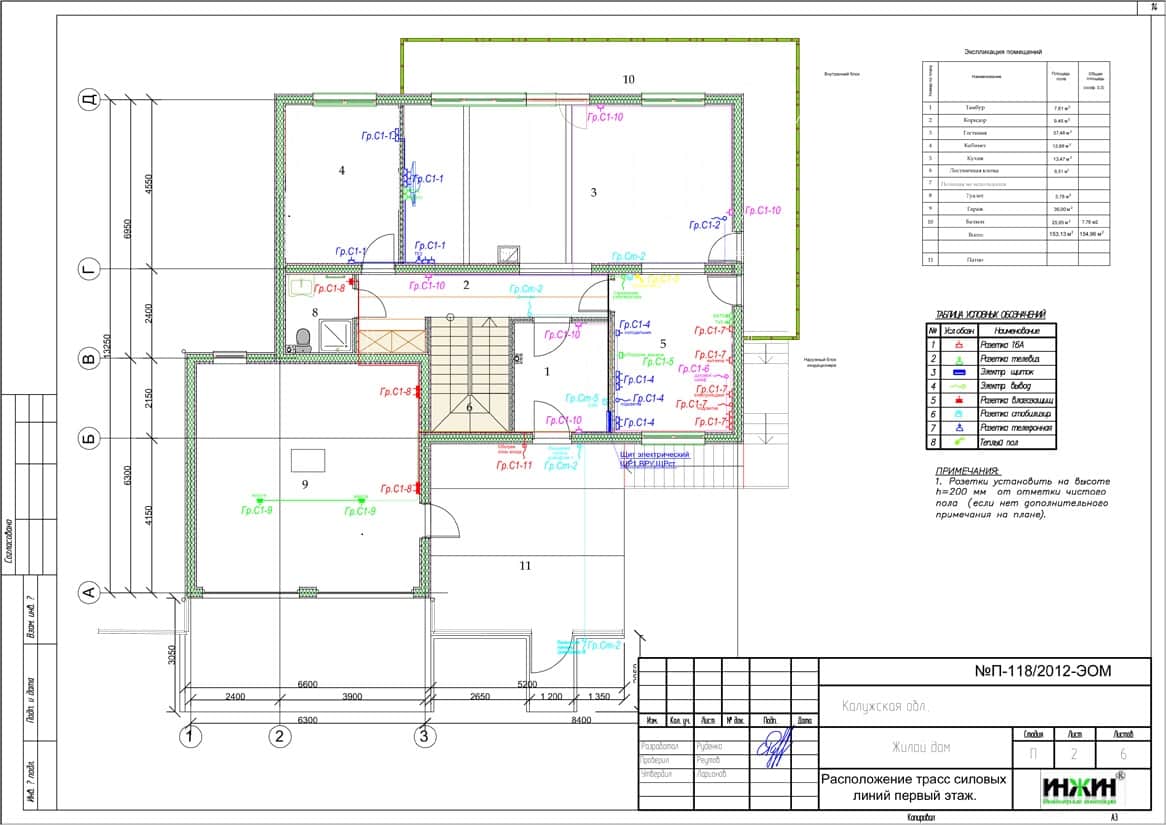

  3. Поэтажные планы силовых электрических сетей.

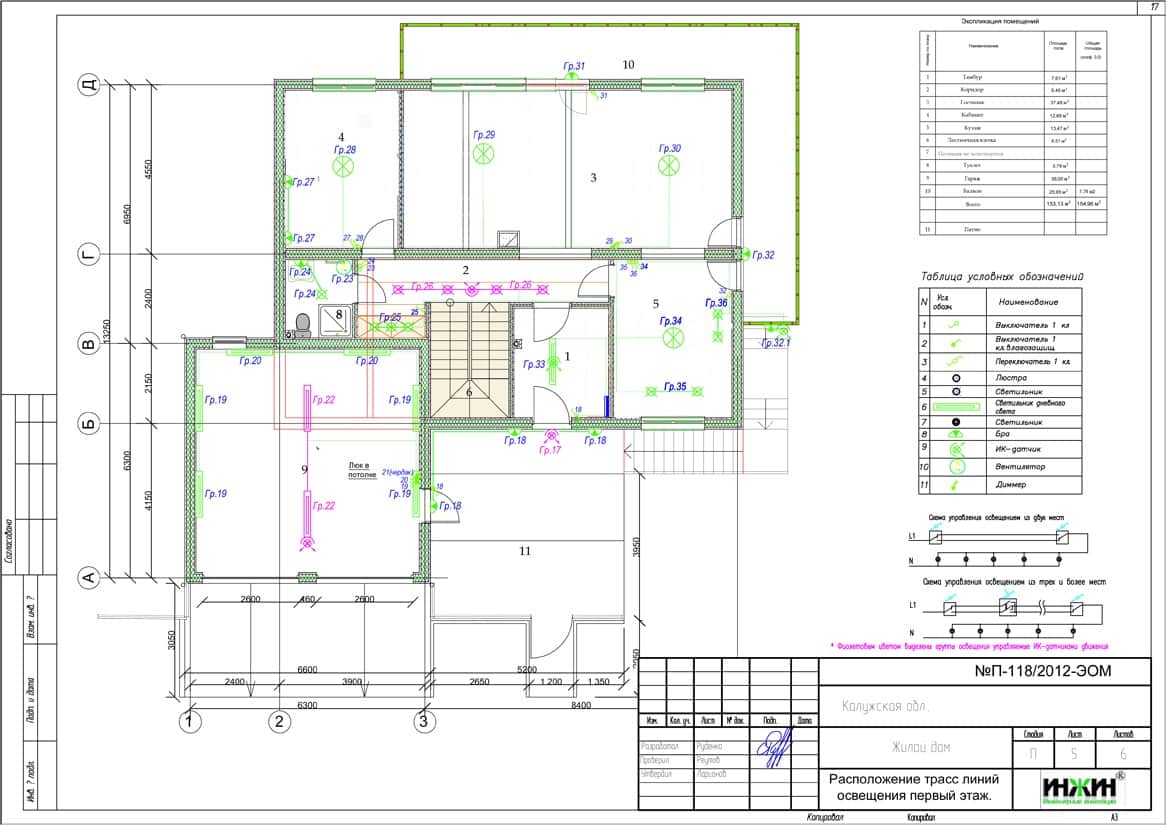

  4. Поэтажные планы групповых осветительных сетей.
  5. Схема системы уравнивания потенциалов.
  6. Спецификация материалов и оборудования.

Щитовое оборудование.

o  Проектом предусмотрено 3 щита, оснащенных 61-м автоматом;

o  Автоматические выключатели, дифференциальные автоматы и УЗО в щитах - Hager;

o  Предусмотрен щит стабилизированного электропитания с 9-ю автоматами;

o  Корпуса щитов - Hager.

Кабельная продукция.

o   Проектом предусмотрено использование кабелей ВВГ нг -LS  (Конкорд) с медными жилами в ПВХ-оболочке;

o   Общая протяженность линий электроснабжения и освещения – 3 508 метров;

o   Прокладка силовых линий предусмотрена скрытым способом, в пластиковой гофротрубе.

Заземление.

Для защиты людей от поражения электрическим током при повреждении изоляции проектом предусмотрена реализация контура заземления.

Стабилизированное электропитание.

Проектом предусмотрено стабилизированное электропитание, к которому подключены:

o Телефоны и спутниковое телевидение;

o Домофон;

o Аудио- и видеоаппаратура, телевизоры, домашний кинотеатр;

o Холодильник;

o Газовый котел.

Проект электрики частного дома - пример

Проект электроснабжения и освещения, разработанный компанией Инженерные Инновации

Проект электроснабжения (электрики)

Проект электрики дома в Щелково

Проект электрики частного дома в Щелково

Электрика - проект частного дома в Щелково



По этому проекту выполнен монтаж

электроснабжения и освещения
