Выполненные проекты

Звезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активна

Проект отопления, водоснабжения и канализации: выполнен 26.11.2010

Объект: жилой дом площадью 140 м.кв.

Вариант отопления: «Комфортный»

Стоимость проекта: 19 600 руб. (проект котельной бесплатно).

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления и теплого пола частного дома.

5.   Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.

6.   Спецификация оборудования.

Объем проекта: 28 листов.

Основные проектные решения, в соответствии с заданием Заказчика.

Котельная.

o  На базе настенного газового котла Baxi Luna 3 Comfort 1.240Fi (Италия) мощностью 24 кВт с принудительным отводом дымовых газов;

o  Контуры котельной – отопление 1-го этажа, отопление 2-го этажа, горячее водоснабжение (контур бойлера);

o  Приготовление горячей воды для гаража при помощи бойлера Reflex, объемом 100 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – пластиковые, «через стену»;

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – на базе устройств устройств Meibes (Германия).

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Запроектировано использование GSM-модуля для отправки владельцу дома сообщений об аварийных ситуациях в котельной.

Система отопления.

o  Отопление дома и гаража на базе стальных панельных конвекторов Kermi FKV  с нижним подключением;

o  Схема радиаторного отопления двухтрубная, с принудительной циркуляцией теплоносителя;

o  Запроектирована открытая прокладка трубопроводов отопления по полу вдоль стен внутренних помещений (помещения отделаны);

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – полипропилен Dizayn, OXY-PLUS (Турция).

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды;

o  На всех точках подключения потребителей воды предусмотрена запорная арматура Valtec (Италия).

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).



Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома.

Проект отопления Инж-Ин. Общие данные

Проект отопления Инж-Ин. Схема индивидуальной котельной

Проект котельной Инж-Ин. Схема размещения оборудования

Проект отопления частного дома Инж-Ин. Отопление 1-го этажа

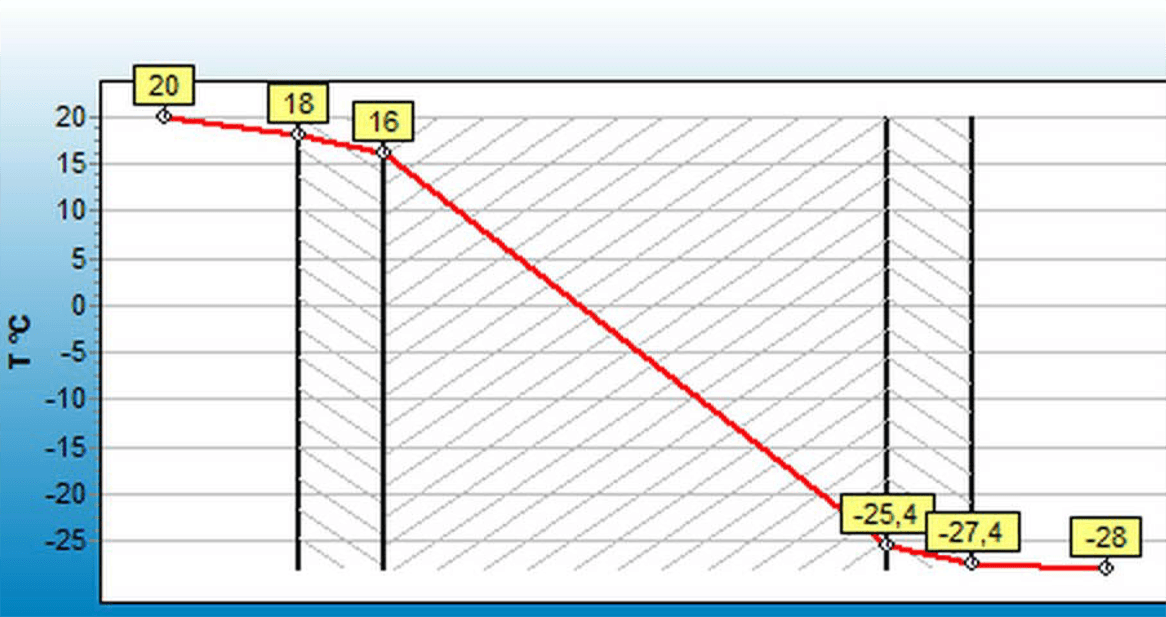

Теплотехнический расчет. Температурный график

Теплотехнический расчет. Температурный график

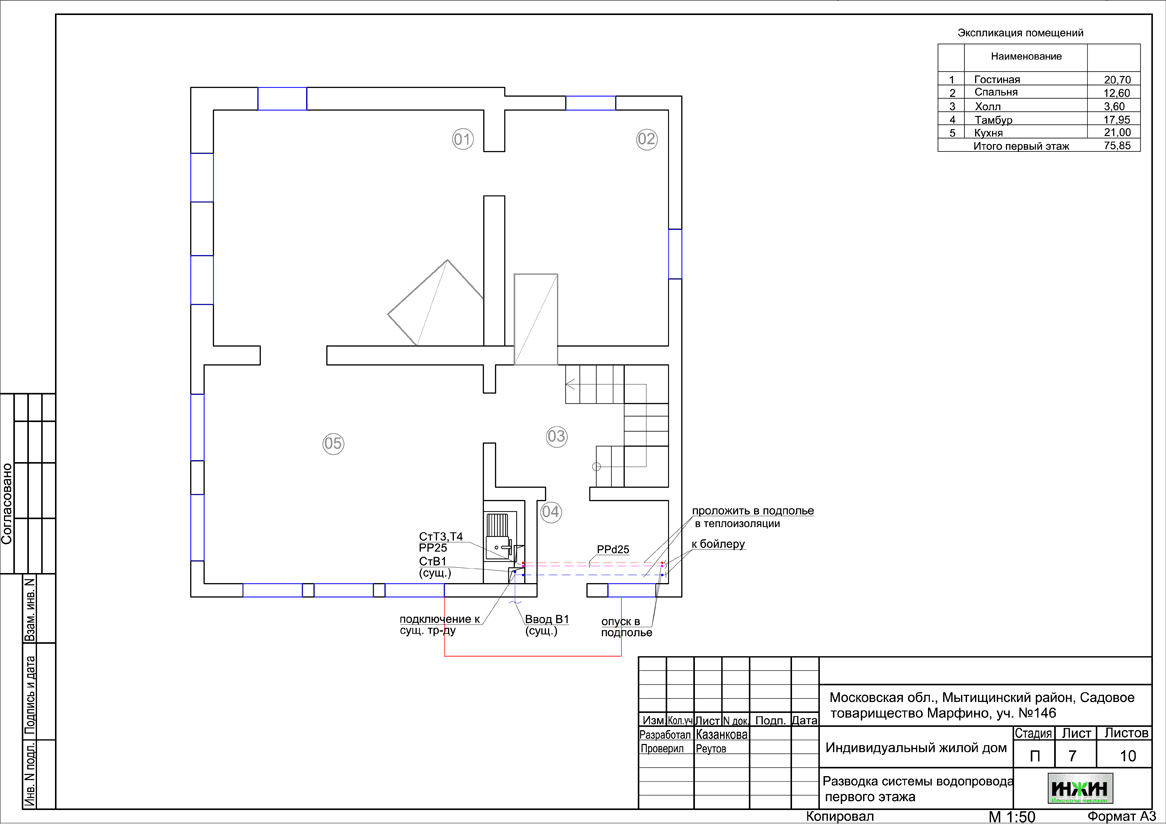

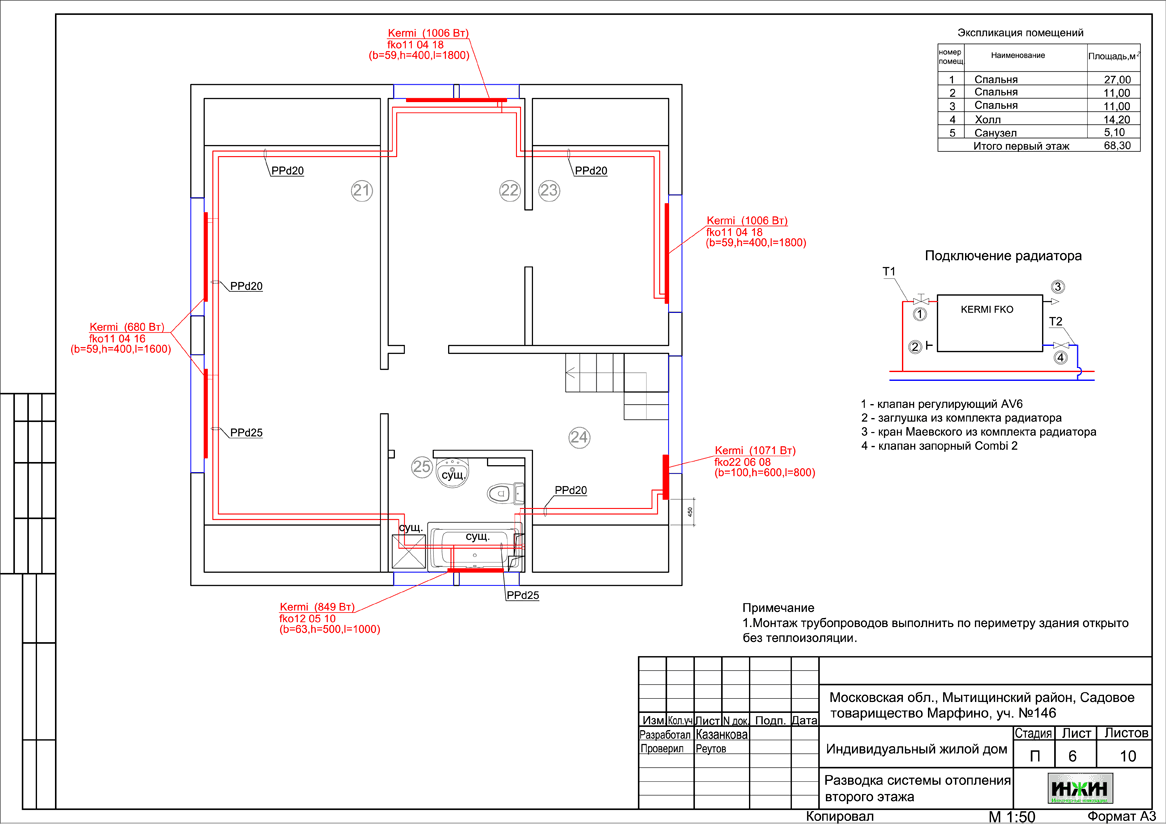

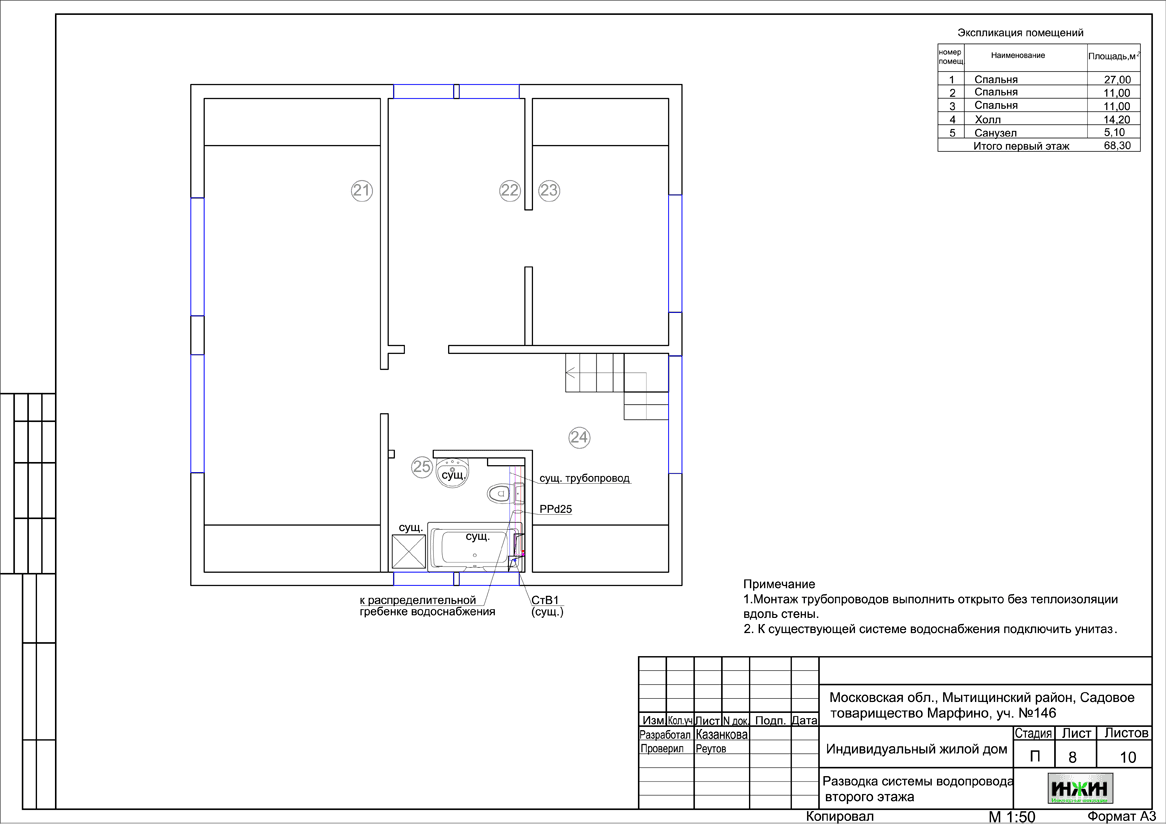

Проект отопления загородного дома Инж-Ин. Отопление 2-го этажа Проект водоснабжения Инж-Ин. Водоснабжение 2-го этажа Проект водоснабжения частного дома Инж-Ин. Водоснабжение 1-го этажа
