Проект отопления таунхауса «Сабурово Парк»

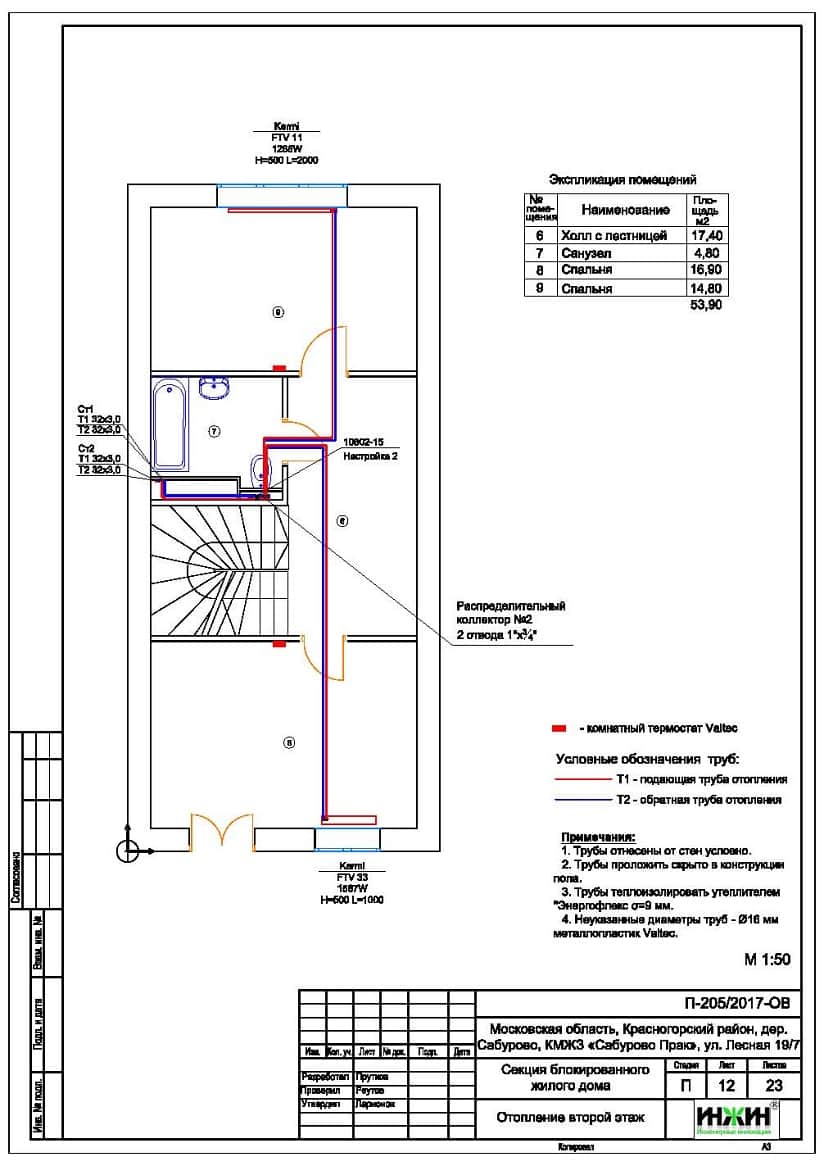

Проект радиаторного отопления 2 этажа таунхауса

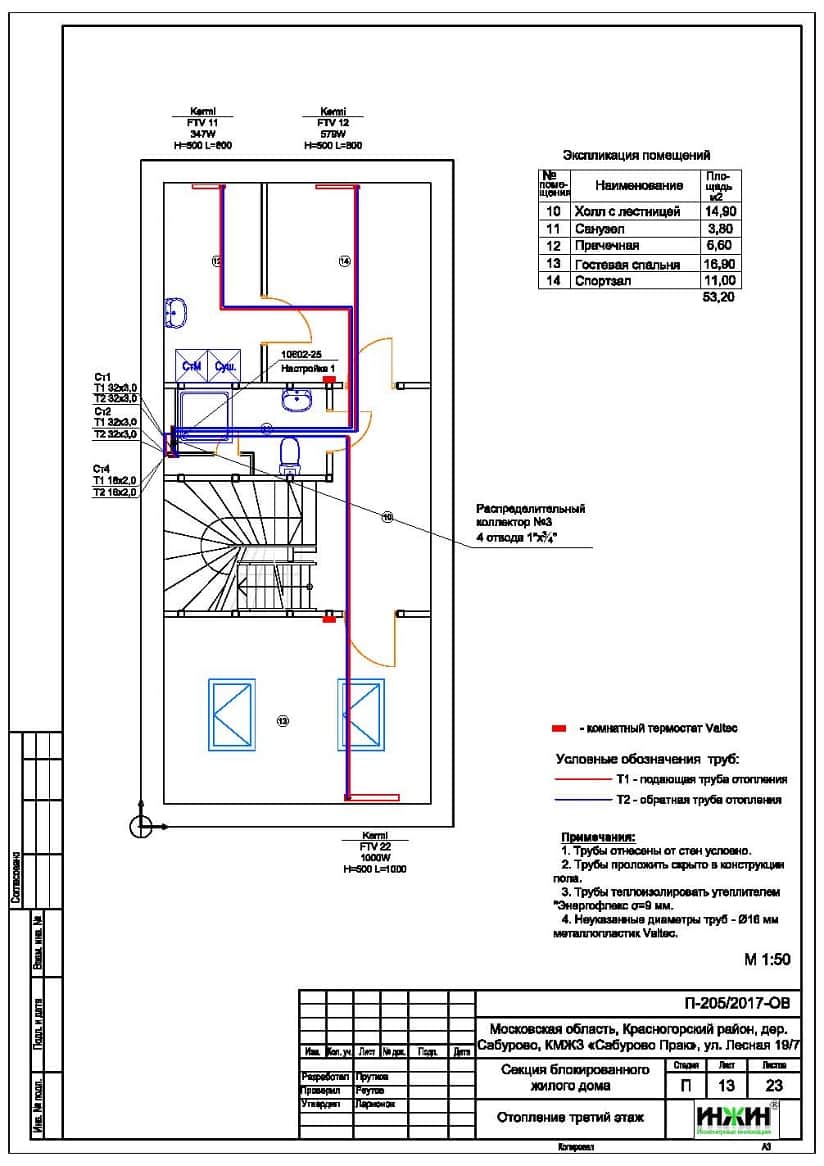

Чертеж отопления 3 этажа таунхауса

Проект водоснабжения таунхауса
Проект канализации таунхауса «Сабурово Парк»

Объект: четырехэтажный таунхаус площадью 157 м.кв., расположенный в КМЖЗ «Сабурово Парк» Красногорского района Московской области
Вариант отопления: «Комфортный+»
Стоимость проекта: 23 550 руб. (проект котельной бесплатно).
Проект выполнен: 16.06.2017
Состав проекта:
     1. Пояснительная записка проекта. Общие данные по системам отопления, водоснабжения и канализации.
     2. Тепломеханическая схема котельной с размещением оборудования.
     3. Комплект поэтажных чертежей радиаторного отопления таунхауса.
     4. Комплект чертежей внутреннего водопровода и канализации.
     5. Теплотехнический расчет таунхауса (расчет отопления).
     6. Спецификация материалов и оборудования по разделам проекта.
Объем проекта: 42 листа.

Решения, принятые в проекте систем отопления, водоснабжения и канализации, в соответствии с заданием Заказчика.

Котельная таунхауса.
     o Котел газовый настенный Vaillant turboTEC plus мощностью 24 кВт;
     o Контуры теплоснабжения котельной – радиаторное отопление дома, теплообменник вентустановки и горячее водоснабжение (бойлер);
     o Для приготовления горячей воды предусмотрен водо-водяной бойлер Vaillant uniSTOR, объемом 200 литров;
     o Расширительные баки отопления и водоснабжения Reflex, емкостью 18 литров каждый;
     o Насосное оборудование Grundfos (энергоэффективные насосы Alpha2 L, встроены в насосные группы Meibes);
     o Дымоудаление принудительное, комплект горизонтального прохода через стену Vaillant;
     o Распределительный коллектор Meibes, с гидравлической стрелкой и насосными группами;
     o Предусмотрена автоматическая подпитка отопления при помощи клапана Watts ALOMD;
     o Автоматика котельной – погодозависимый блок Vaillant calorMATIC 630/3 с дополнительным модулем дистанционного контроля GSM-climate.
Автоматизация отопления (вариант «Комфортный+»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения;
     o Регулирование температуры в помещениях при помощи электронных комнатных термостатов Valtec;
     o Дистанционный контроль за работой котла посредством GSM-связи.

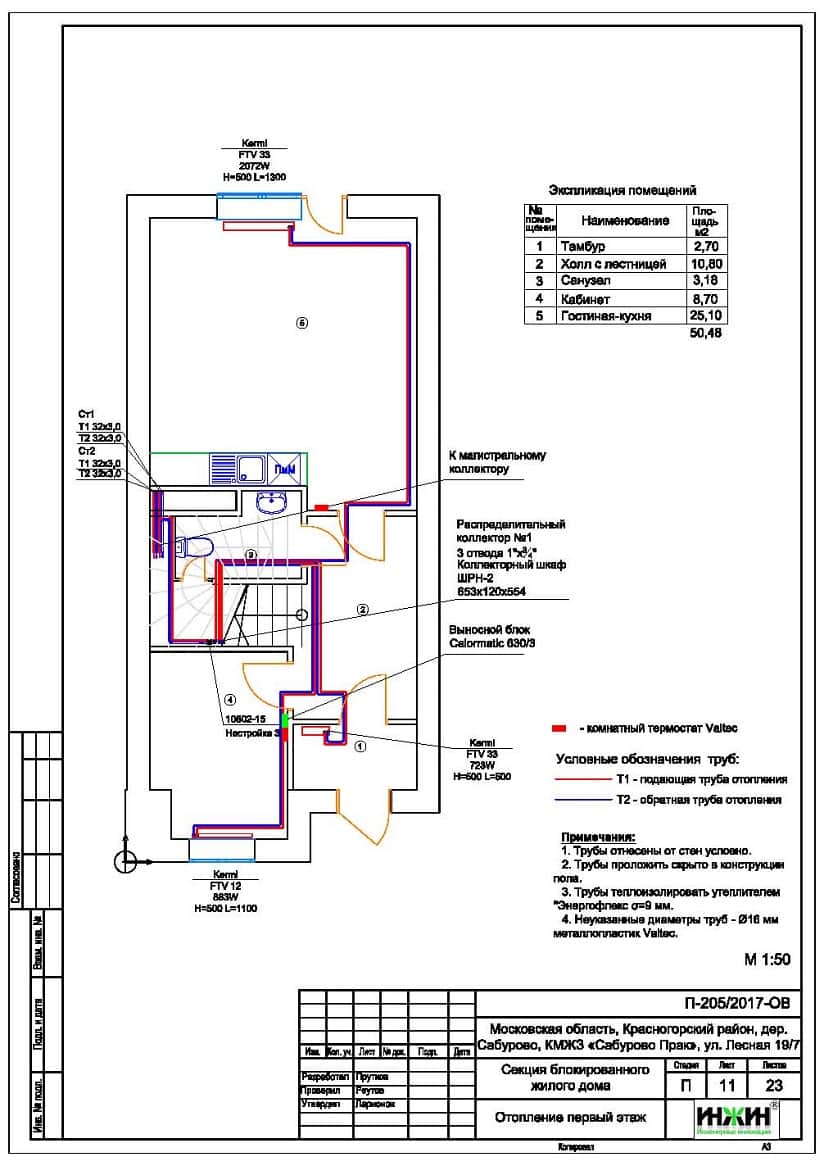

Система отопления таунхауса.

     o Выполнен тепловой расчет отопления, с учетом теплопотерь через ограждающие конструкции, теплоотдачи отопительных приборов и полотенцесушителей (в санузлах);
     o Подобраны приборы для системы отопления - стальные панельные радиаторы Kermi;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая;
     o Температурный график отопления 80/60°С;
     o Трубы отопления - металлопластик Valtec;
     o Коллекторы отопления – Valtec, на 3 и 4 отвода;
     o Шкафы коллекторные Valtec, пристраиваемые;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе отопления – подготовленная вода.
Водяной теплый пол проектом не предусмотрен.

Водоснабжение таунхауса.

     o Схема внутреннего водопровода – коллекторная, с рециркуляцией горячей воды через проходные водорозетки;
     o Коллекторы водопровода – сборные, Valtec VTc.560, с запорными вентилями;
     o Выполнен расчет 26-ти точек водопровода, их них 19 тупиковых и 7 проходных;
     o Трубы системы водоснабжения – металлопластик Valtec;
     o Для летнего водопровода предусмотрен наружный кран Meibes SEPP-Eis с защитой от замерзания;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 9мм.

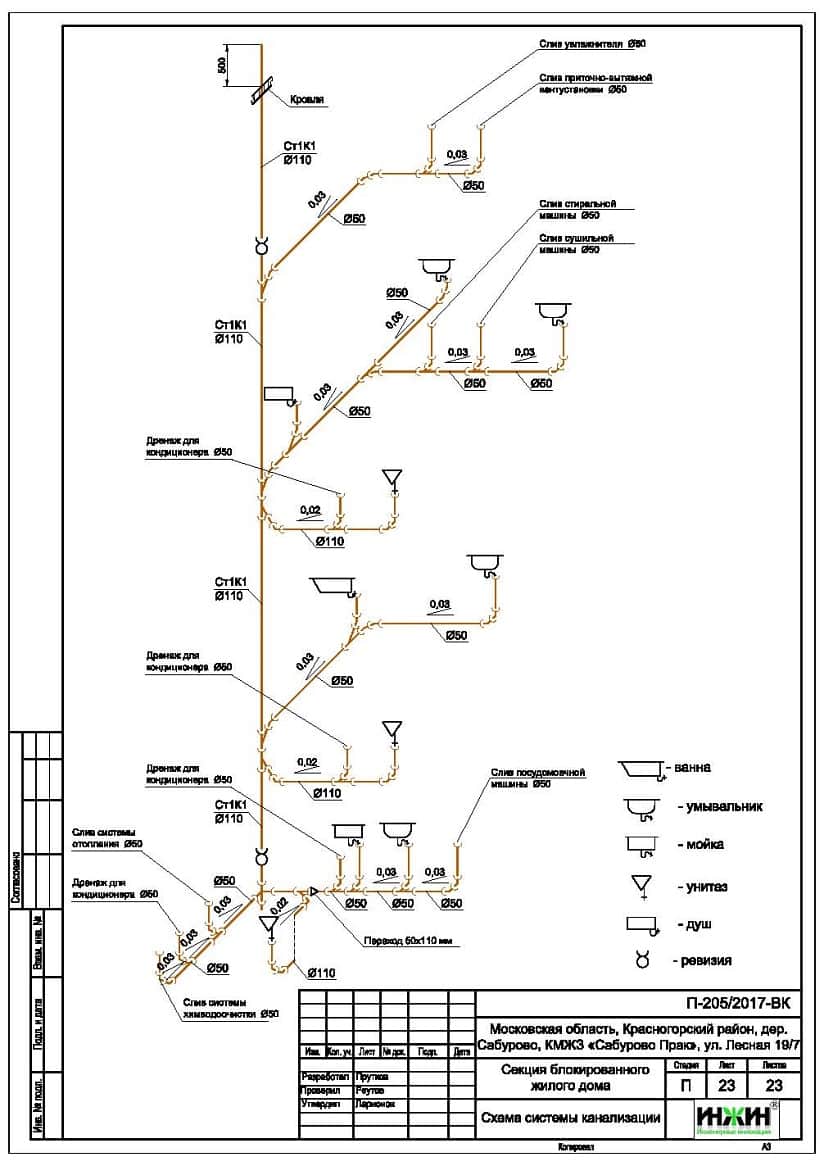

Система канализации.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Количество точек канализации – 21 шт.;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 13мм.
