Проект отопления дома в дер. Ашукино Московской области
Проект теплого пола  дома в дер. Ашукино

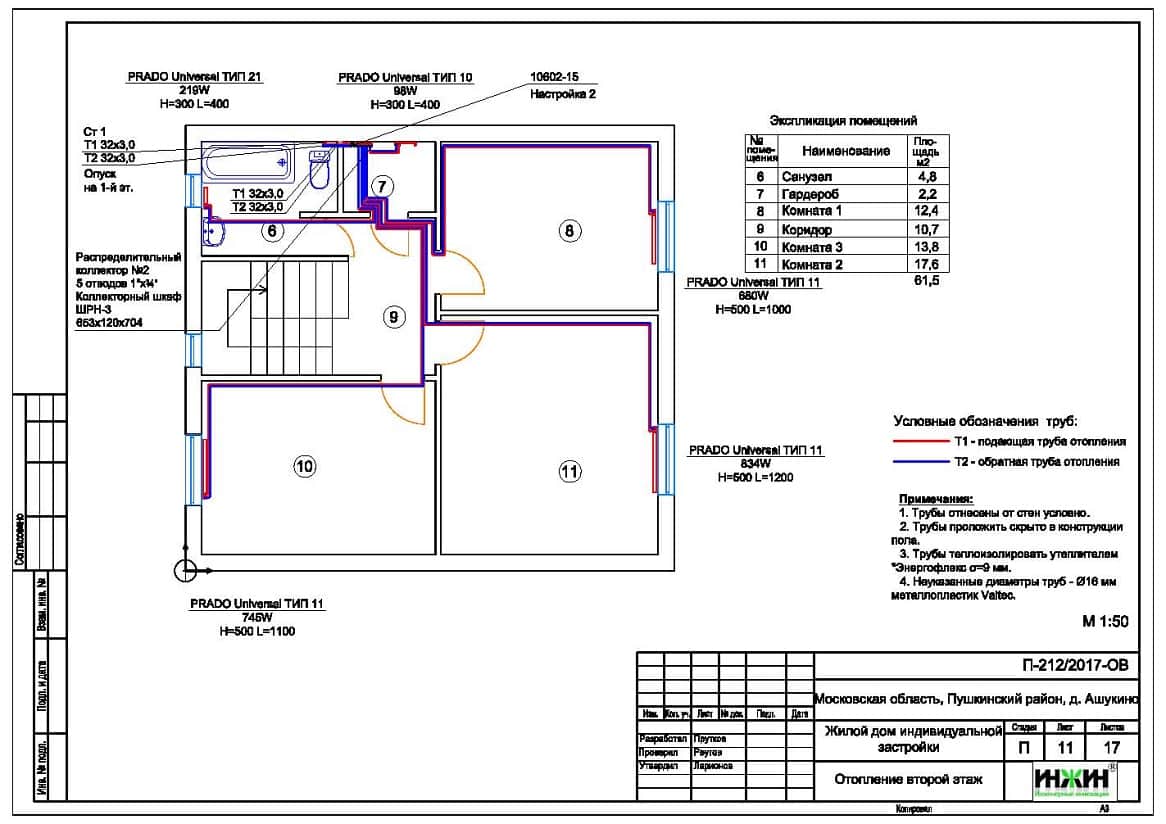

Чертеж отопления 2 этажа загородного дома

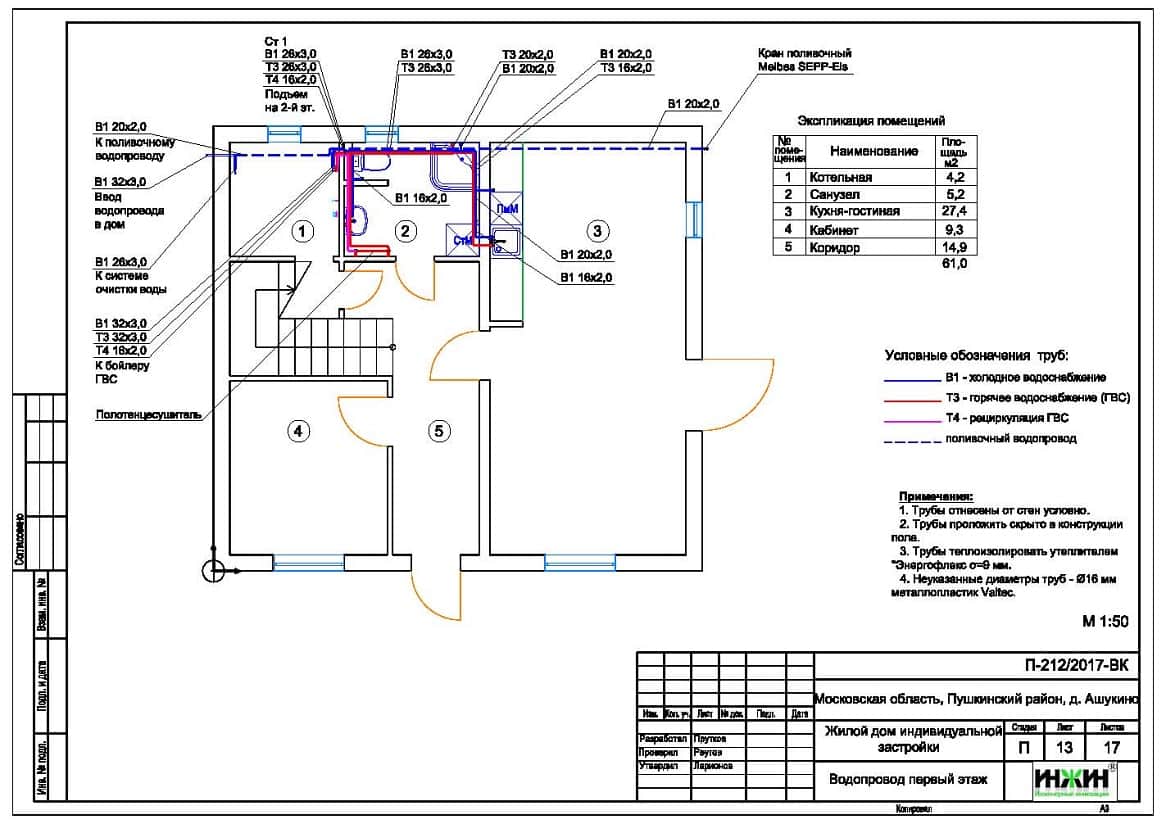

Водопровод, чертеж для частного дома

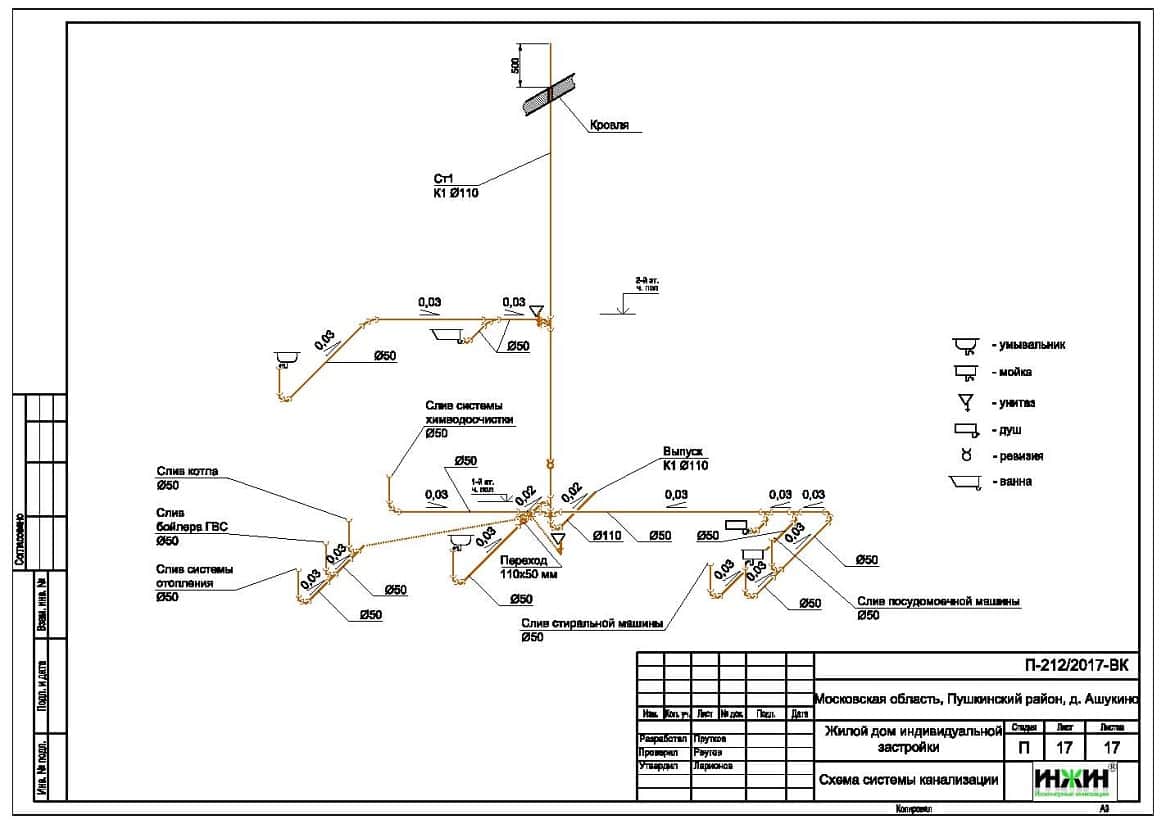

Проект системы внутренней канализации

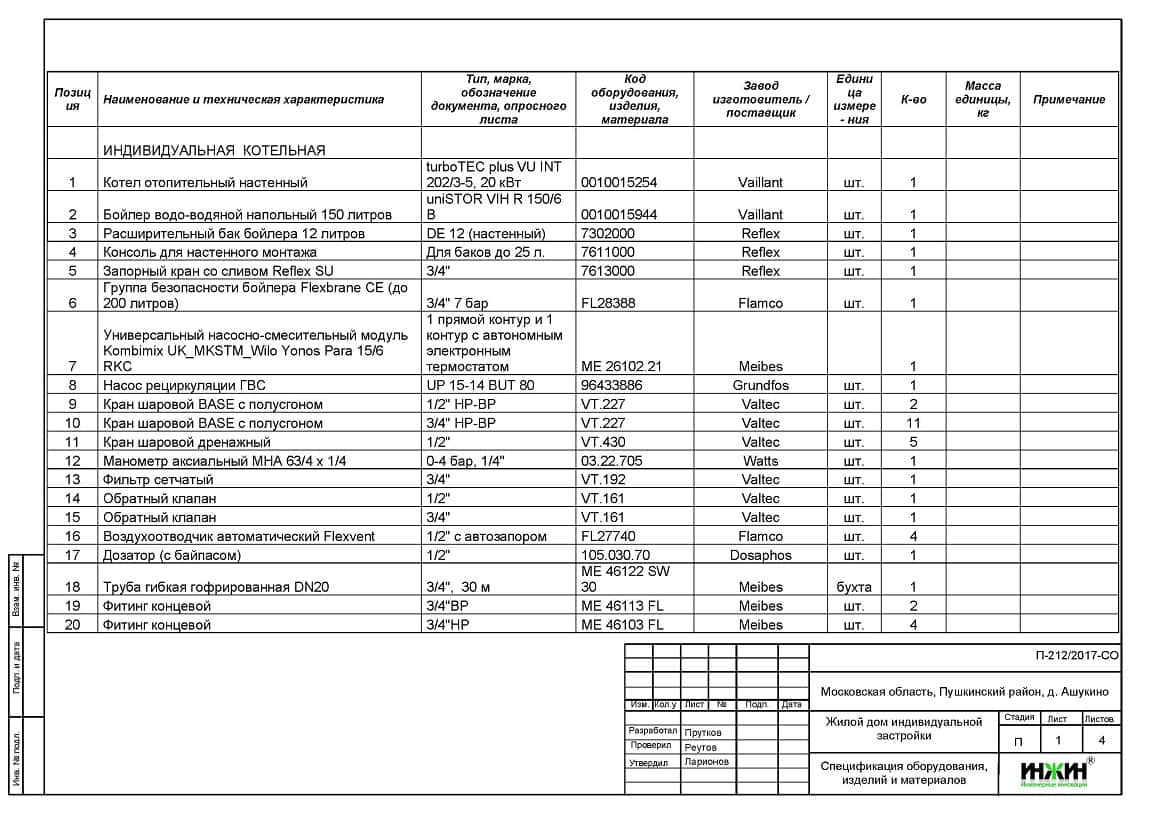

Спецификация к проекту отопления

Объект: двухэтажный дом площадью 120 м.кв., расположенный в дер. Ашукино Пушкинского района Московской области
Вариант отопления: «Базовый»

Стоимость проекта отопления, водоснабжения и канализации: 19 125 руб. со скидкой 15% за комплексный проект отопления и электрики (проект котельной бесплатно).

Проект выполнен: 27.06.2017
Состав проекта ОВК:
     1. Пояснительная записка с общими данными по котельной, системам отопления, водоснабжения и канализации.
     2. Тепломеханическая схема котельной с размещением оборудования.
     3. Поэтажные чертежи радиаторного отопления частного дома.
     4. Чертеж водяного теплого пола.
     5. Чертежи внутреннего водопровода и канализации частного дома.
     6. Тепловой расчет дома (расчет отопления).
     7. Спецификация материалов и оборудования по разделам проекта отопления, водоснабжения и канализации.
Объем проекта: 34 листа.
Технические решения проекта ОВК.

Индивидуальная котельная загородного дома.

     o Котел газовый настенный Vaillant turboTEC мощностью 20 кВт;
     o Контуры теплоснабжения котельной – радиаторное отопление дома, водяной теплый пол и горячее водоснабжение (накопительный бойлер);
     o Для приготовления горячей воды предусмотрен бойлер косвенного нагрева Vaillant uniSTOR, объемом 150 литров;
     o Расширительный бак водоснабжения Reflex, бак отопления встроен в настенный котел;
     o Насосное оборудование Grundfos, применены энергоэффективные насосы Alpha2 L;
     o Дымоудаление принудительное, трубы дымоходные коаксиальные, комплект для горизонтального прохода через стену Vaillant;
     o Магистральный коллектор котельной - насосно-смесительный модуль Meibes Kombimix с дополнительным контуром загрузки бойлера;
     o Предусмотрена ручная подпитка отопления;
     o Автоматика котельной – встроена в котел (вариант «Базовый»).

Система отопления загородного дома.

     o Выполнен расчет отопления, с учетом теплопотерь через ограждающие конструкции, теплоотдачи радиаторов отопления, водяного теплого пола и полотенцесушителей;
     o Радиаторы отопления - стальные панельные Prado Universal (Россия);
     o Схема отопления коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график системы отопления 80/60°С;
     o Трубы отопления - металлопластик Valtec;
     o Коллекторы отопления – Valtec, на 5 отводов (2 шт.), размещены по одному на каждом этаже;
     o Шкафы коллекторные Valtec, пристраиваемые;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода.
Водяной теплый пол.
     o Водяной теплый пол спроектирован на площади 28 м.кв., 3 петли;
     o Предусмотрен отдельный контур котельной для водяного теплого пола;
     o Трубопроводы теплого пола - сшитый полиэтилен Valtec PEX-EVON;
     o Коллектор теплого пола на 3 отвода - Valtec с расходомерами;
     o Для основания теплого пола применены маты из пенополистирола Экопол EPS2102;
     o Регулирование температуры теплого пола общее, контуром котельной (ручное регулирование).
Водоснабжение дома.
     o Схема внутреннего водопровода – по тройниковой тупиковой схеме, с рециркуляцией горячей воды через полотенцесушители;
     o Выполнен расчет 18-ти точек водопровода;
     o Трубы системы водоснабжения – из металлопластика Valtec;
     o Для летнего водопровода использован незамерзающий наружный кран Meibes SEPP-Eis;
     o Теплоизоляция трубопроводов водопровода - Энергофлекс, толщиной 9мм.
Система канализации.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Количество точек канализации – 13 шт.

Заказать проект отопления загородного дома со скидкой.

Для этого дома разработан проект электрики.
