Выполненные проекты

Объект: загородный дом из керамзитобетонных блоков площадью 154 м.кв., расположенный в ДНТ «Колос» Тверской области
Вариант отопления: «Базовый»

Стоимость проекта отопления, водоснабжения и канализации: 26 435 руб. со скидкой 15% за комплексный проект отопления и электрики (проект котельной бесплатно).

Проект теплового пункта, отопления, водоснабжения и канализации выполнен: 24.07.2018

Состав проекта теплового пункта отопления, водоснабжения и канализации дома:
     1. Пояснительная записка проекта. Общие данные по системам отопления, водоснабжения и канализации загородного дома.
     2. Тепломеханическая схема теплового пункта с размещением оборудования.
     3. Комплект поэтажных чертежей радиаторного отопления дома.
     4. Комплект чертежей водяного теплого пола.
     5. Комплект чертежей внутреннего водопровода и канализации.
     6. Теплотехнический расчет отопления дома.
     7. Спецификация материалов и оборудования по тепловому пункту, отоплению, теплому полу, водоснабжению и канализации дома.

Объем проекта: 34 листа.

Описание проекта отопления, теплового пункта, водоснабжения и канализации загородного дома в ДНТ «Колос» Тверской области.

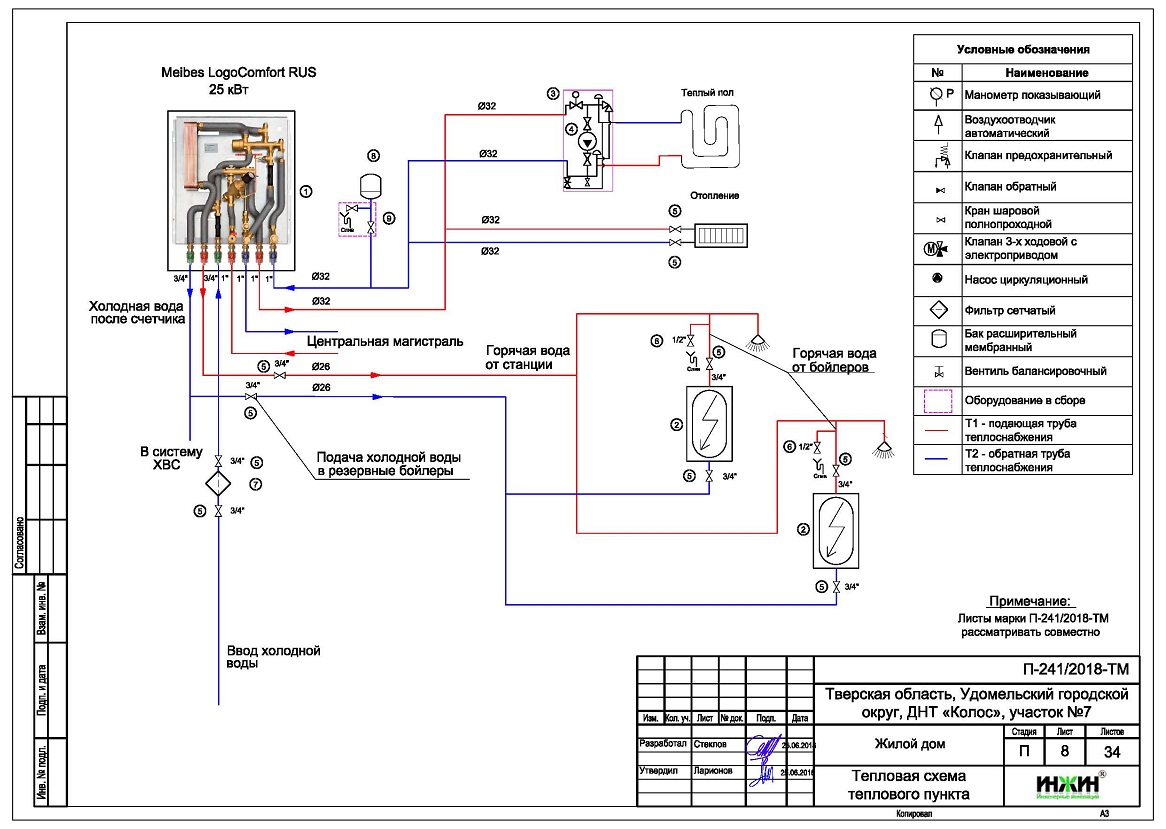

Тепловой пункт (проект бесплатно).

     o Размещен в доме, источником теплоснабжения является центральная магистраль с температурным графиком +130°/70°С и давлением сети 6-10 кгс/см2;
     o Контуры теплоснабжения дома – радиаторное отопление, водяной теплый пол и горячее водоснабжение;
     o В качестве распределителя теплоносителя от центральной магистрали использована квартирная станция Meibes Logotherm LogoComfort RUS с функцией приготовления горячей воды через теплообменник.


Автоматика отопления встроена в квартирную станцию и обеспечивает поддержание требуемого температурного режима системы отопления.

Проект теплового пункта дома в Тверской области  Отопление дома в ДНТ «Колос» , проект  Проект теплого пола дома в ДНТ «Колос»

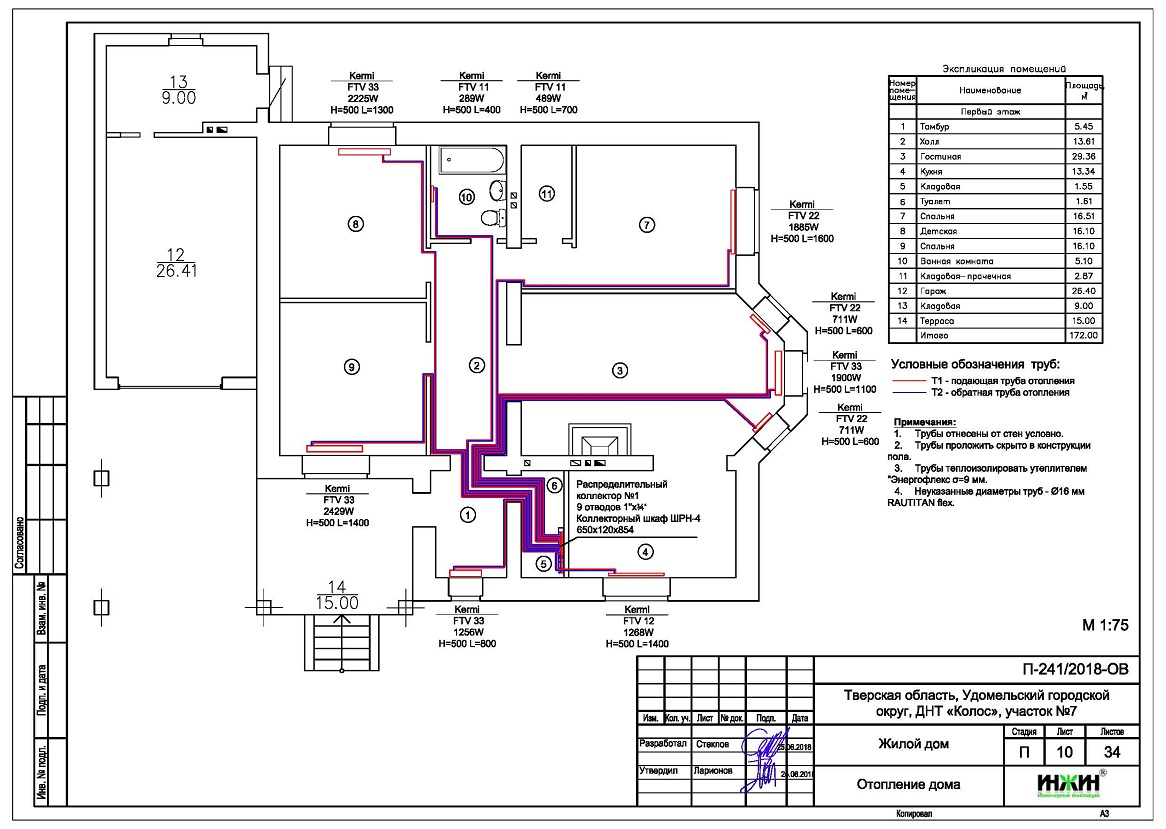

Система отопления дома (проект отопления).

     o Выполнен теплотехнический расчет отопления, с учетом теплопотерь через ограждающие конструкции при наружной температуре -29°С для Тверской области (по СП 131.13330.2012), теплоотдачи отопительных приборов и теплого пола, расчетный расход тепла на отопление дома составил 15,19 кВт;
     o Подобраны приборы для системы отопления: панельные стальные радиаторы Kermi, подключение снизу из стены;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая;
     o Температурный график системы отопления 80/60°С;
     o Трубы отопления из сшитого полиэтилена Rehau RAUTITAN flex, в теплоизоляции Энергофлекс толщиной 9мм;
     o Коллектор отопления – Valtec на 9 отводов;
     o Шкаф коллекторный Valtec – пристраиваемый, размещен в тепловом пункте;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода из центральной магистрали;
     o Регулирование отопления ручное, при помощи термоголовок на радиаторах.

Проект водоснабжения дома в Тверской области  Проект канализации дома в Тверской области  Схема канализации дома

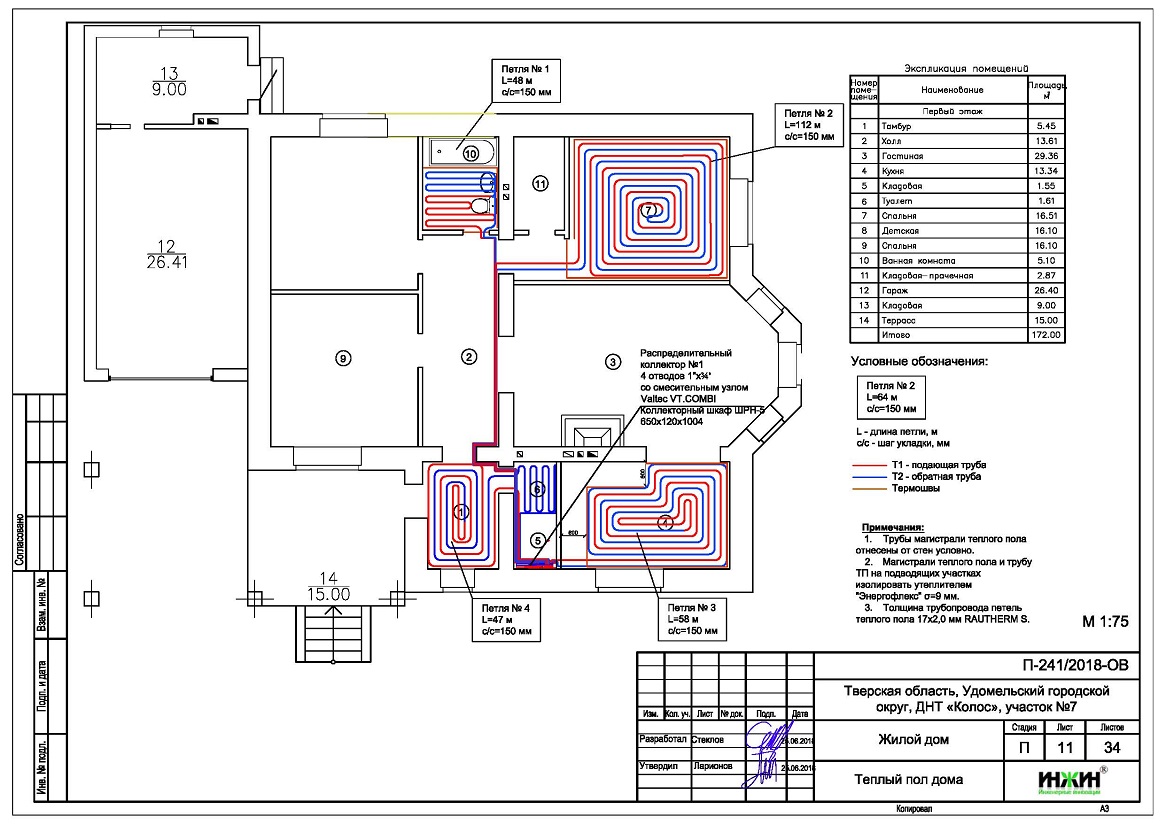

Водяной теплый пол дома (проект теплого пола).

     o Водяной теплый пол в доме предусмотрен на площади 34 м.кв., 4 петли;
     o Контур теплого пола организован от контура отопления при помощи насосно-смесительного узла Valtec VT.COMBI с термоголовкой и функционирует в сезонном режиме (когда работает центральное отопление);
     o Коллектор теплого пола Valtec с расходомерами на 4 отвода;
     o Основание теплого пола – маты из ламинированного пенополистирола Elsen ElM01.50;
     o Регулирование температуры теплого пола общее, автоматикой смесительного узла.

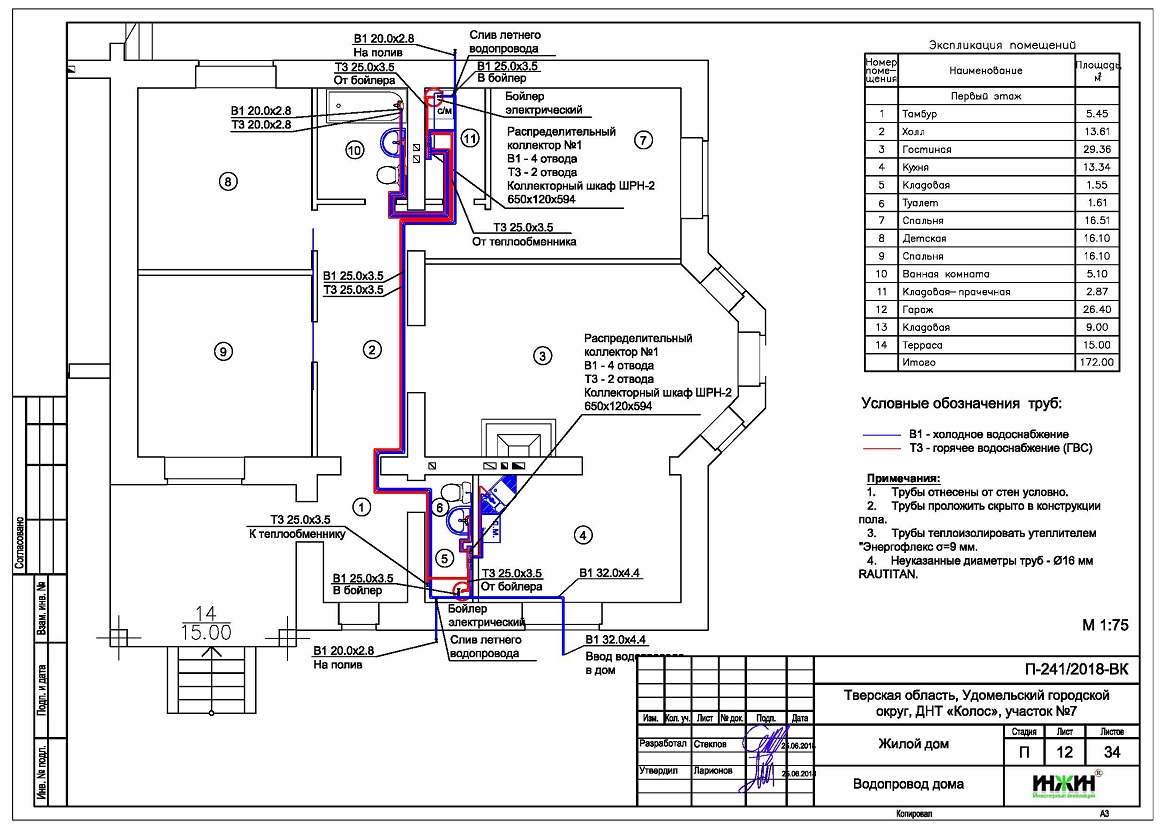

Водоснабжение дома.
     o Схема внутреннего водопровода – коллекторная, без рециркуляции горячей воды;
     o Для приготовления горячей воды используется теплообменник квартирной станции (в отопительный сезон), а также два электрических накопительных бойлера Gorenje, объемом 100 и 50 литров;
     o Коллекторы водопровода – сборные, Valtec VTc.560, с запорными вентилями;
     o Выполнен расчет 14-ти точек водопровода;
     o Трубы системы водоснабжения – из сшитого полиэтилена Rehau в теплоизоляции Энергофлекс толщиной 9мм.

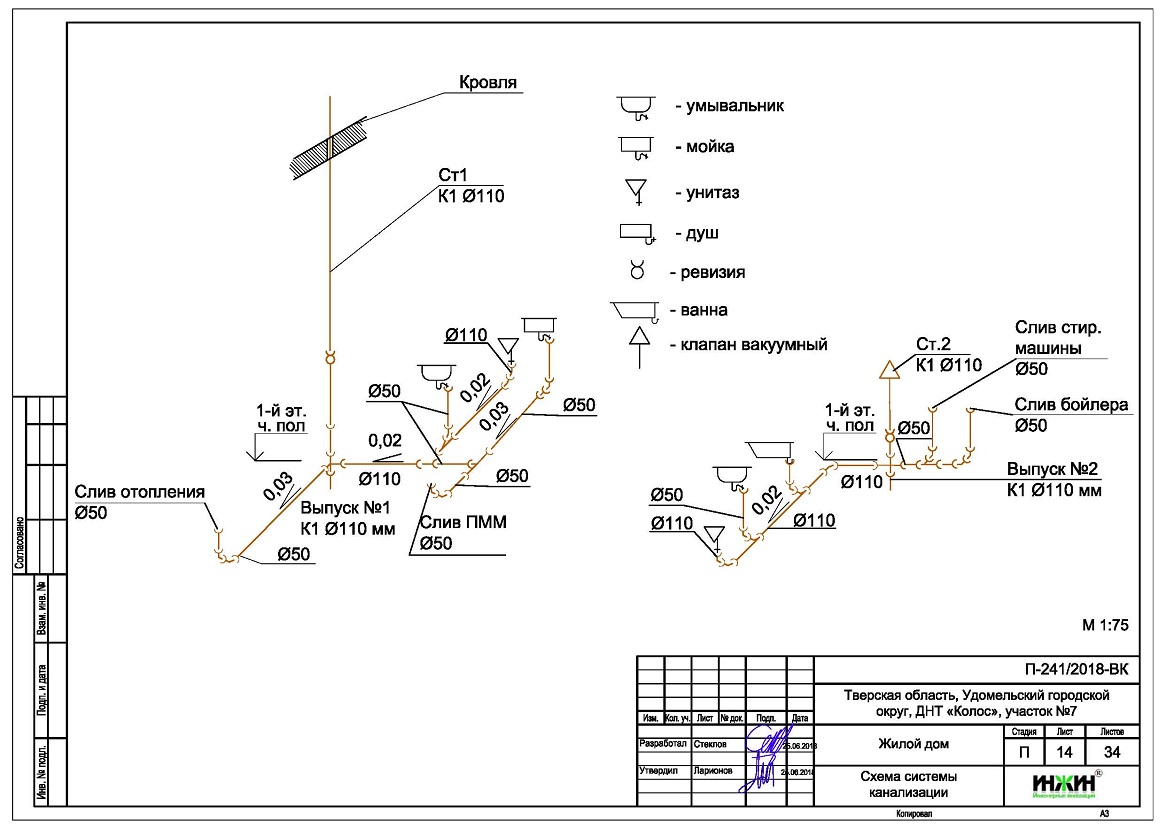

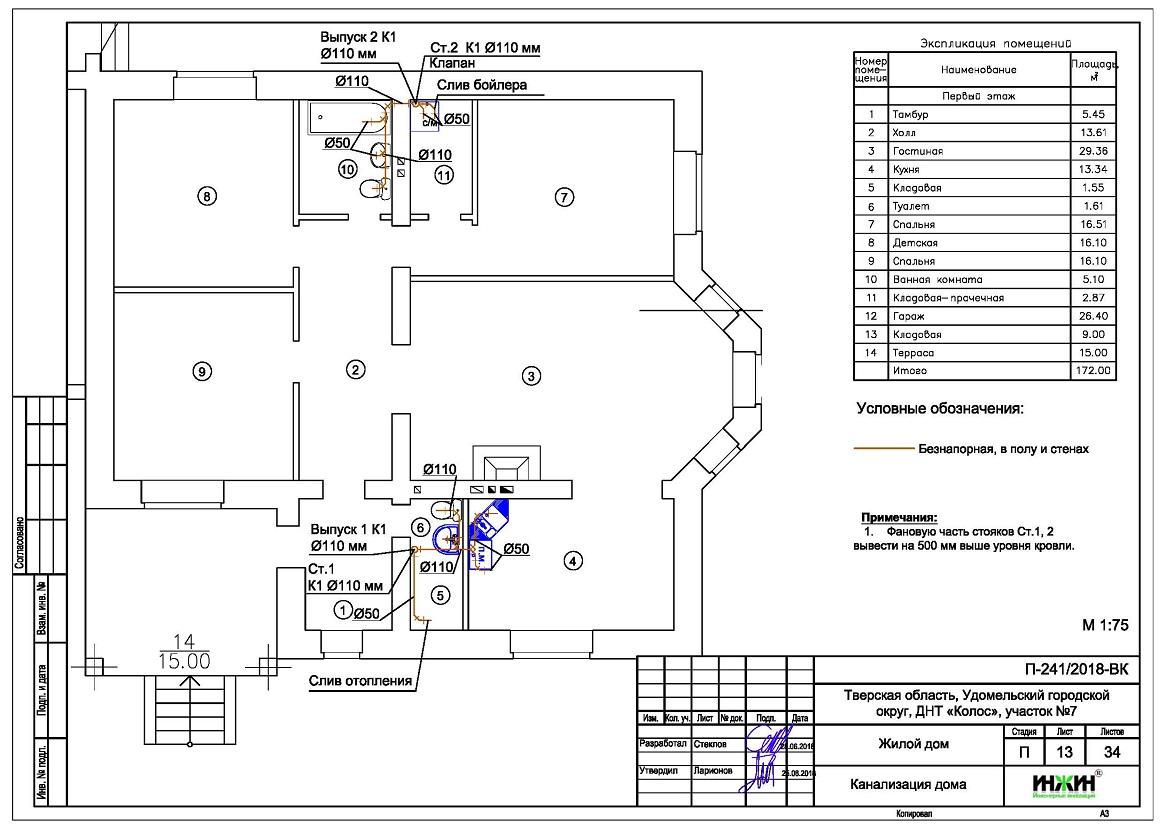

Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Количество точек канализации – 10 шт.;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 13мм.

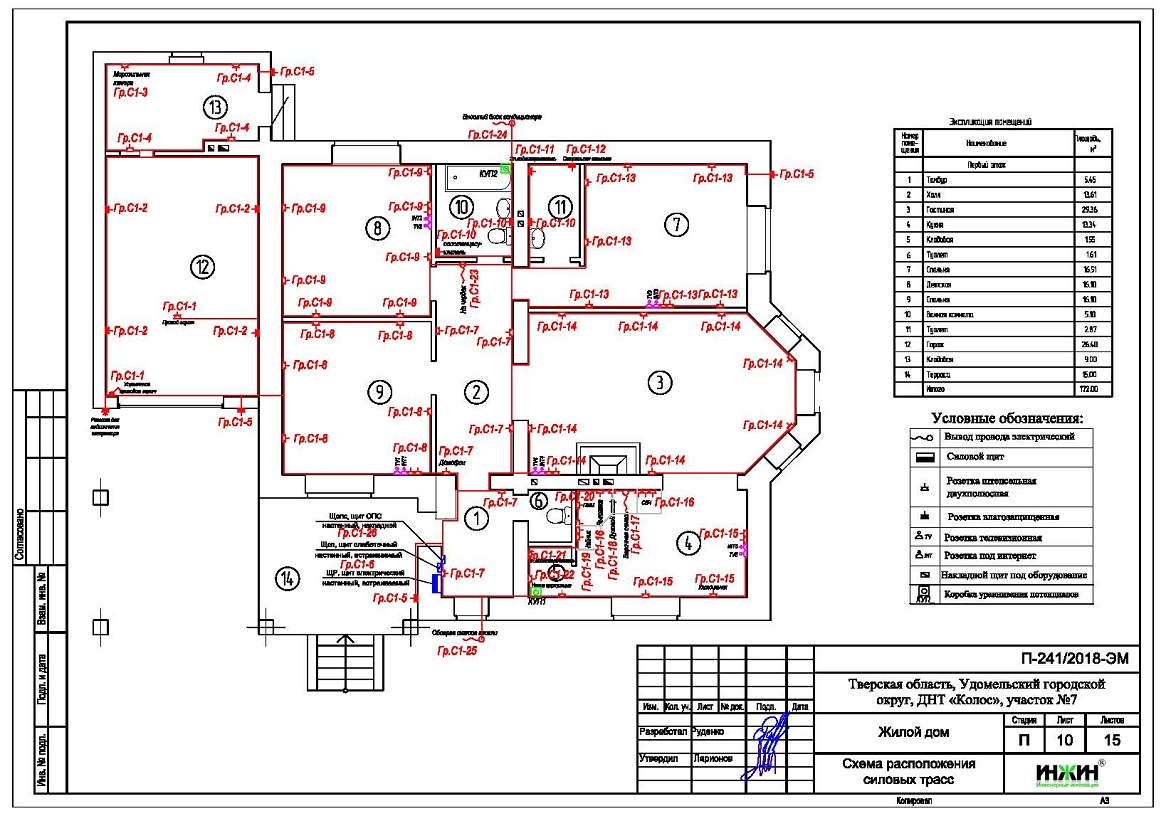

Проект электропроводки дома в Тверской области Для этого дома в Тверской области выполнен проект электрики.

Заказать проект отопления, водоснабжения и канализации в нашей компании со скидкой.
