Выполненные проекты

Объект: квартира площадью 77 м.кв., расположенная в г. Тбилиси

Цена проекта отопления, водоснабжения и канализации квартиры: 11 250 руб.

Проект отопления, водоснабжения и канализации квартиры выполнен: 26.11.2018

Состав проекта отопления, водоснабжения и канализации квартиры в г. Тбилиси:
     1. Пояснительная записка проекта. Общие данные по системам отопления, водоснабжения и канализации квартиры в г. Тбилиси.
     2. Тепломеханическая схема индивидуального теплового пункта с размещением оборудования на балконе.
     3. Чертежей радиаторного отопления квартиры в г. Тбилиси.
     4. Чертеж водяного теплого пола квартиры.
     5. Комплект чертежей внутреннего водопровода и канализации.
     6. Теплотехнический расчет отопления квартиры в г. Тбилиси.
     7. Спецификация материалов и оборудования по тепловому пункту, отоплению, теплому полу, водоснабжению и канализации квартиры в г. Тбилиси.
Объем отопления, водопровода и канализации квартиры:
26 листов.
Описание проекта отопления, индивидуального теплового пункта, водоснабжения и канализации квартиры в г. Тбилиси.

Индивидуальный тепловой пункт квартиры (поквартирное отопление).

     o Размещен на балконе квартиры и состоит из двухконтурного котла настенного газового Baxi ECO Home 14 F мощностью 14 кВт;
     o Контуры теплоснабжения квартиры – радиаторное отопление и водяной теплый пол, подключенный к контуру отопления;
     o Приготовления горячей воды производится проточным способом, встроенным контуром котла;
     o Расширительный баки отопления и  циркуляционный насос встроены кв котел;
     o Дымоудаление принудительное, дымоход коаксиальный, 60/100;
     o Автоматика теплового пункта – встроена в котел.


 Тепломеханическая схема котельной квартиры в Тбилиси  Отопление квартиры в Тбилиси  Теплый пол для отопления квартиры в Тбилиси, проект

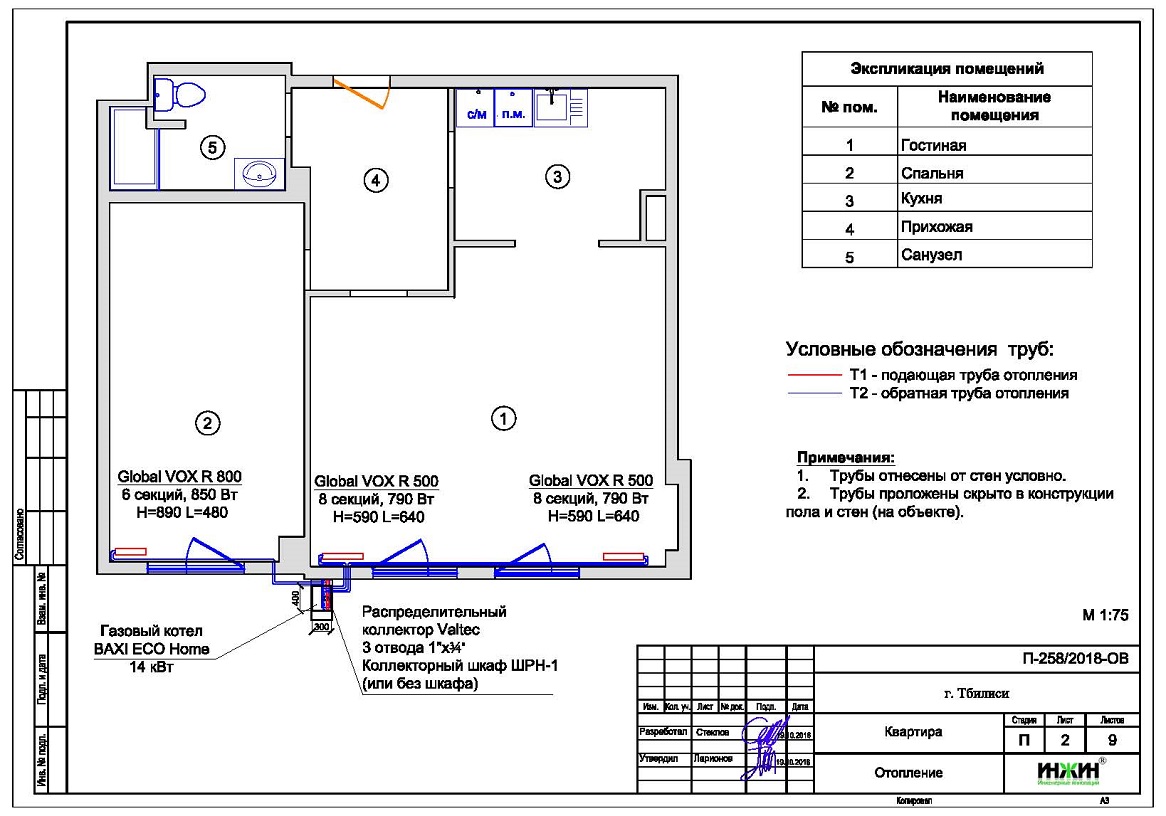

Отопление квартиры в г. Тбилиси (проект отопления).

     o Выполнен теплотехнический расчет отопления квартиры при наружной температуре -8°С для климатической зоны Тбилиси, расчетный расход тепла на отопление квартиры составил 2,63 кВт;
     o Подобраны приборы для отопления квартиры: секционные алюминиевые радиаторы Global VOX;
     o Схема радиаторного отопления квартиры двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
     o Трубы отопления из металлопластика Valtec;
     o Коллектор отопления – Valtec, на 4 отвода, шкаф коллекторный пристраиваемый;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм;
     o Теплоноситель в системе радиаторного отопления и теплых полов – подготовленная вода.

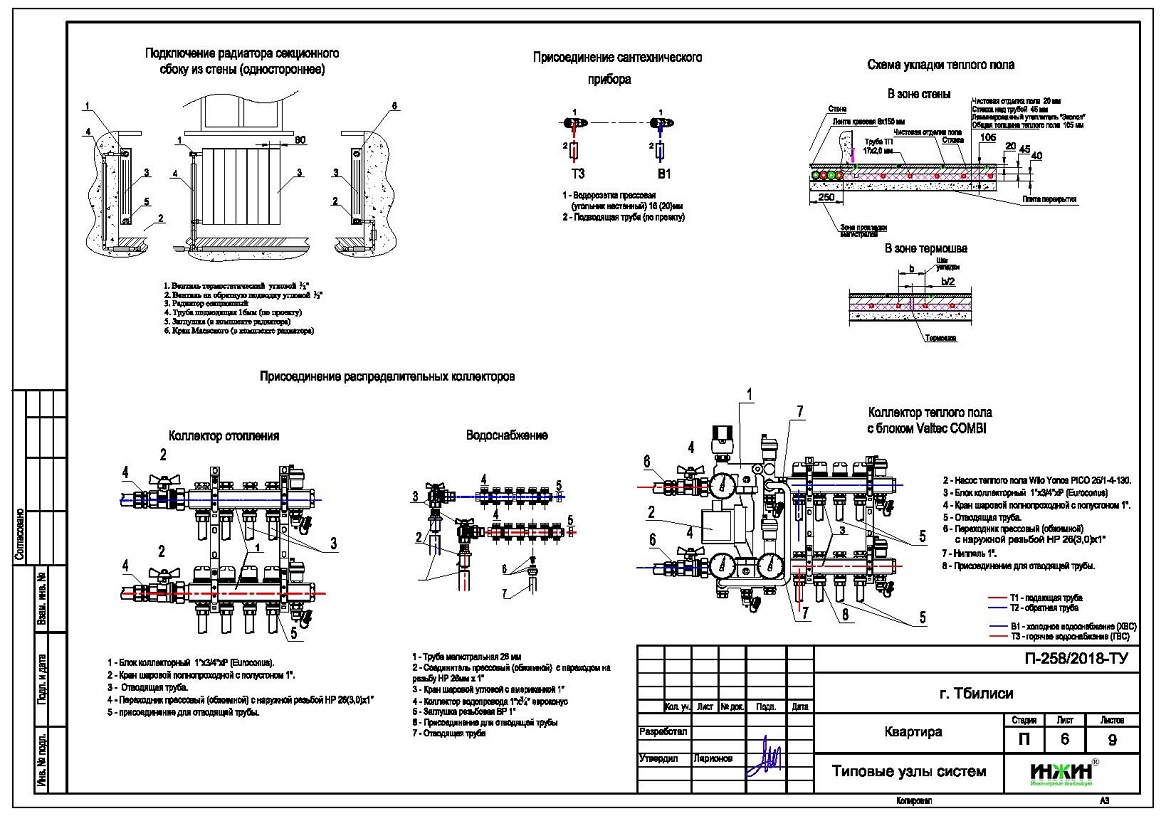

Водопровод квартиры в Тбилиси, проект  Канализация квартиры в Тбилиси, проект  Типовые схемы проекта отопления квартиры в Тбилиси

Водяной теплый пол квартиры (проект теплого пола).

     o Водяной теплый пол в квартире предусмотрен на площади 15 м.кв., 3 петли;
     o Теплоснабжения водяного теплого пола производится от отопления при помощи смесительного узла Valtec VT.COMBI с насосом Wilo Yonos PICO 25/1-4-130;
     o Трубопроводы теплого пола - сшитый полиэтилен Valtec PEX-EVON;
     o Коллектор теплого пола Valtec с расходомерами на 3 отвода;
     o Основание теплого пола – маты из ламинированного пенополистирола Elsen ElM01.50;
     o Регулирование температуры теплого пола общее, терморегулятором смесительного узла.

Водоснабжение квартиры в Тбилиси.
     o Схема внутреннего водопровода дома – коллекторная, с рециркуляцией горячей воды через полотенцесушители;
     o Коллекторы водопровода – сборные, Valtec VTc.560, с запорными вентилями;
     o Выполнен расчет 9-ти точек водопровода и полотенцесушителей;
     o Трубы системы водоснабжения – из из металлопластика Valtec;
     o Теплоизоляция трубопроводов водопровода Энергофлекс, толщиной 9мм.

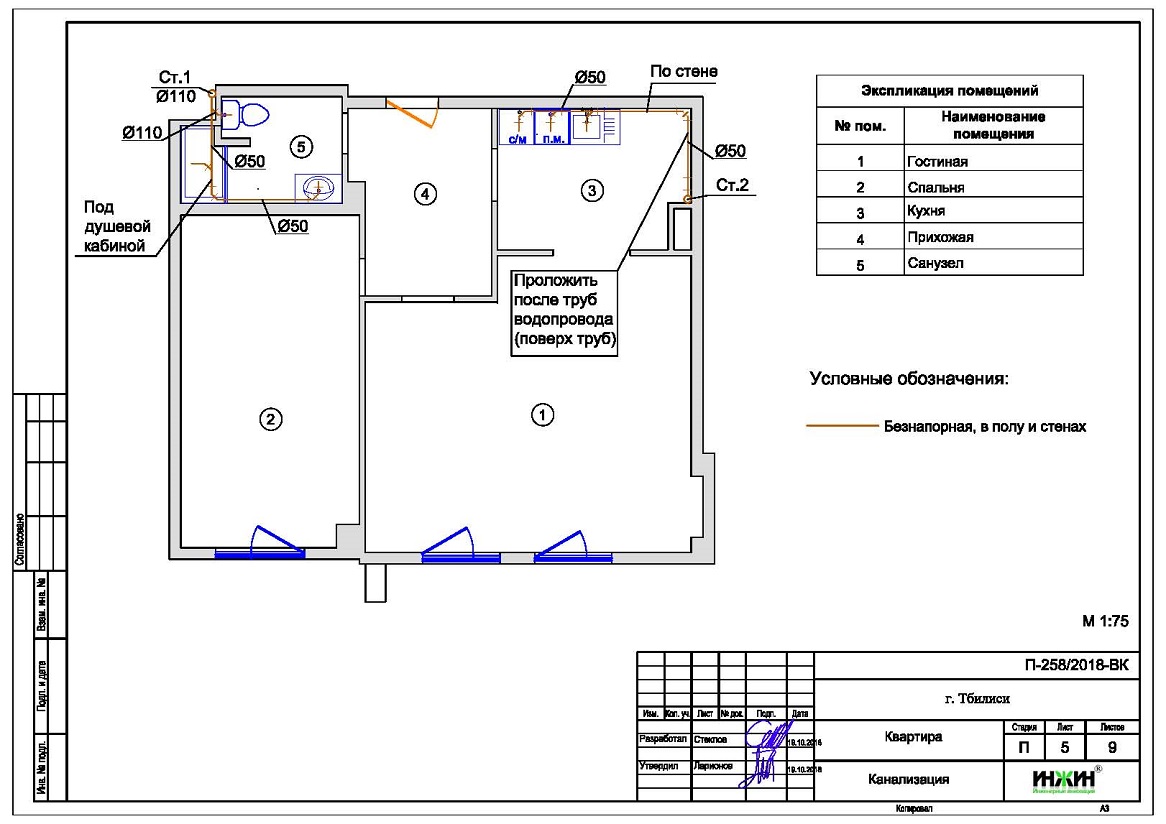

Внутренняя канализация квартиры в Тбилиси.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Общее количество точек системы канализации – 6 шт.;
     o Трубопроводы безнапорной канализации – раструбные, СИНИКОН, диаметром 50 и 110мм;
     o Теплоизоляция трубопроводов канализации Энергофлекс, толщиной 13мм
.
