Проект электроснабжения и освещения: выполнен 22.02.2013

Объект: жилой дом индивидуальной застройки площадью 300 м.кв.

Стоимость проекта: 33 000 руб., проект аварийного и стабилизированного питания бесплатно.

Состав проекта:

  1. Пояснительная записка. Общие данные
  2. Однолинейные схемы вводного распределительного устройства и поэтажных распределительных щитов.

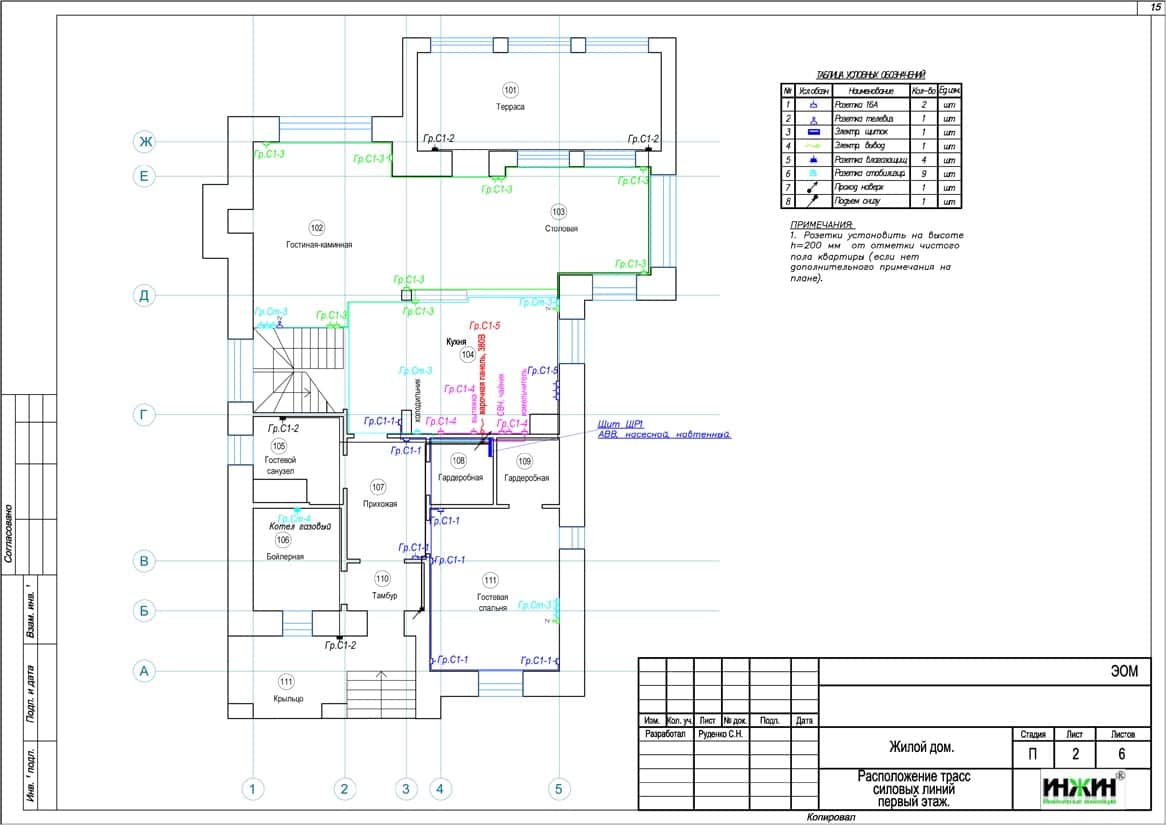

  3. Поэтажные планы силовых электрических сетей.

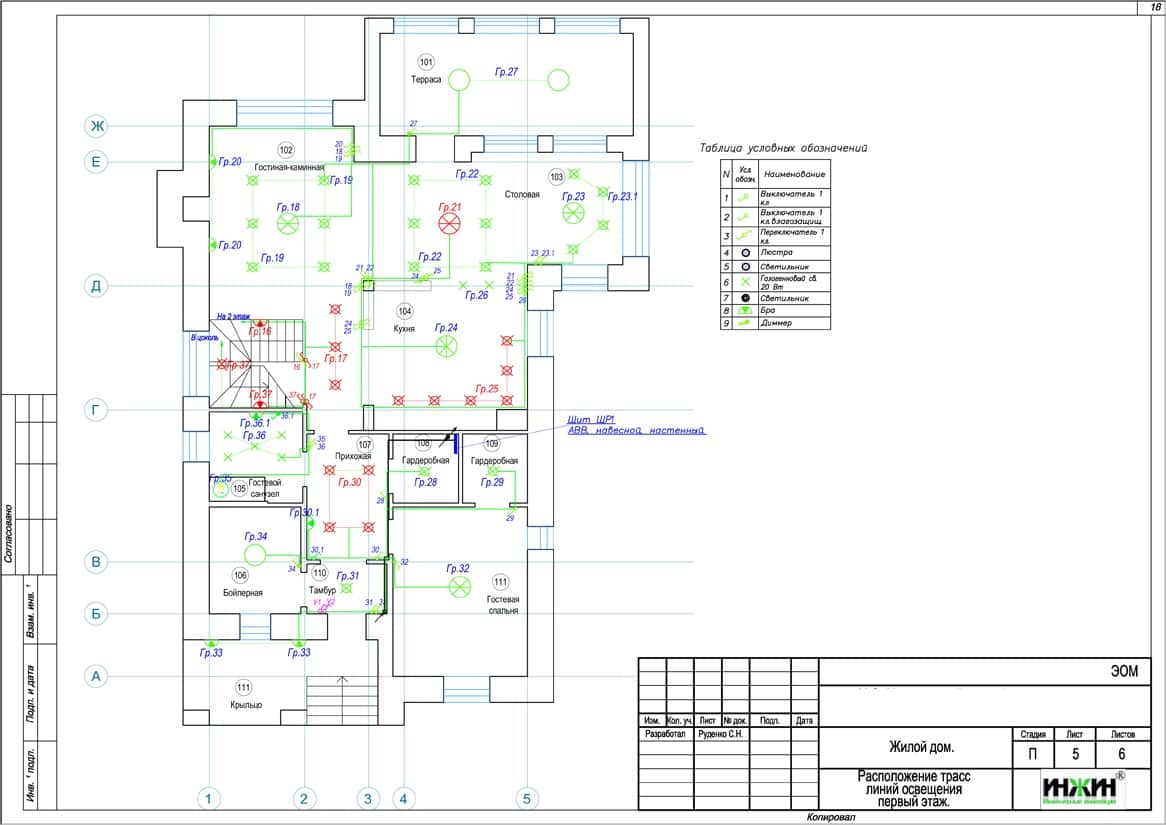

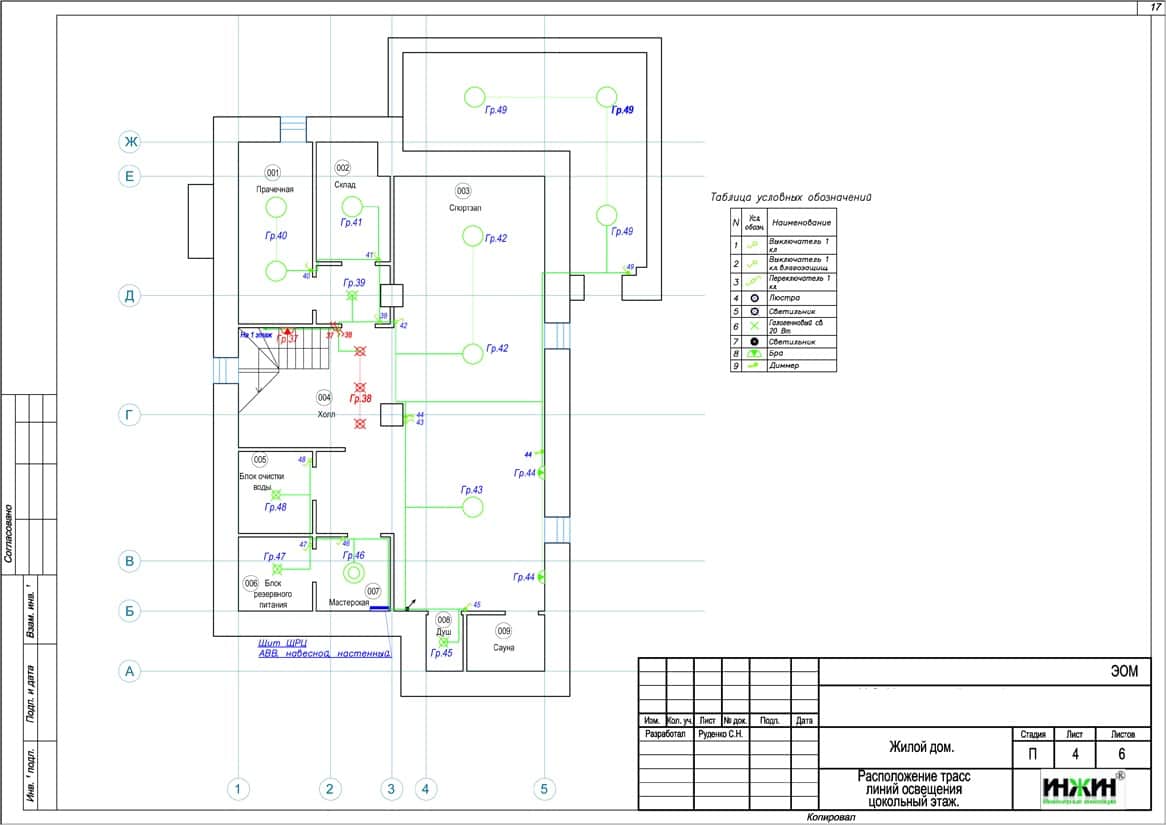

  4. Поэтажные планы групповых осветительных сетей.
  5. Схема системы уравнивания потенциалов.
  6. Спецификация материалов и оборудования.

Объем проекта: 21 лист.

Основные технические решения проекта электроснабжения и освещения (электрики), в соответствии с заданием Заказчика.

Щитовое оборудование.

o  Проектом предусмотрено 3 щита, оснащенных 63-мя автоматами;

o  Автоматические выключатели, дифференциальные автоматы и УЗО в щитах - Schneider;

o  Предусмотрен щит стабилизированного электропитания с 8-ю автоматами;

o  Корпуса щитов - Legrand и ABB.

Кабельная продукция.

o   Проектом предусмотрено использование кабелей ВВГ нг -LS   (Кольчугино) с медными жилами в ПВХ-оболочке;

o   Общая протяженность линий электроснабжения и освещения – 6 850 метров;

o   Прокладка силовых линий предусмотрена скрытым способом, в гофротрубе;

o   Дополнительно предусмотрены телевизионные  линии, кабель SAT 703, общая длина 300 метров.

Заземление.

Для защиты людей от поражения электрическим током при повреждении изоляции проектом предусмотрена реализация контура заземления.

Бесперебойное и стабилизированное электропитание.

Проектом предусмотрен источник стабилизированного и бесперебойного электропитания - инвертор CPS 7500 PRO (48V) с четырьмя аккумуляторами 200  а/ч (AGM) 12V. К инвертору подключены следующие потребители:

o   Телефоны и спутниковое телевидение;

o   Домофон;

o   Аудио- и видеоаппаратура, телевизоры, домашний кинотеатр ;

o   Холодильник;

o   Газовый котел и насосное оборудование;

o   Скважный насос, КНС и септик;

o   Вентиляционная установка;

o   Освещение въездных ворот и периметра участка;

o   Въездные ворота.

На вводе в здание проектом предусмотрена система уравнивания потенциалов путем объединения следующих проводящих частей: основного магистрального защитного проводника (4-я PEN жила питающего кабеля), основного заземляющего проводника от заземляющего устройства, стальных труб коммуникаций, металлических частей строительных конструкций, вентиляции и кондиционирования.

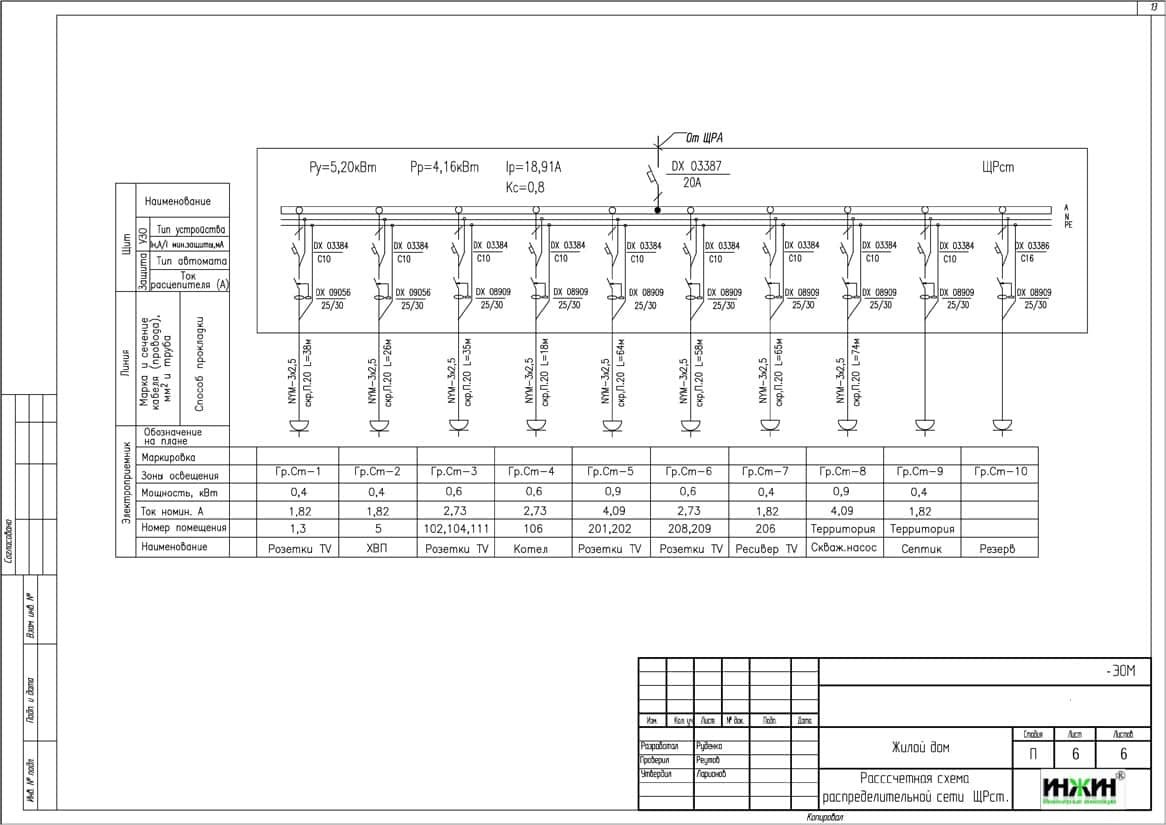

Однолинейная схема вводного распределительного устройства

Проект электроснабжения и освещения, разработанный компанией Инженерные Инновации

Проект электроснабжения и освещения

Проект электрики частного дома, разработанный компанией Инженерные Инновации

Проект электрики частного дома

Электрика частного дома - проект



По этому проекту выполнен монтаж

электроснабжения и освещения
