Проект отопления, водоснабжения и канализации: выполнен 01.03.2013

Объект: сблокированный дом (таунхаус) 337 м.кв.

Вариант отопления: «Комфортный»

Стоимость проекта: 60 000 руб. (проект котельной бесплатно).

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Тепломеханическая схема котельной с размещением оборудования.

3.   Комплект рабочих чертежей радиаторного отопления и теплого пола таунхауса.

4.   Комплект рабочих чертежей внутреннего водопровода и канализации таунхауса.

5.   Тепловой расчет.

6.   Спецификация оборудования.

Объем проекта: 57 листов.

Основные проектные решения, в соответствии с заданием Заказчика.

Котельная.

o  Котел – настенный газовый  Thermona THERM 32CLN, мощностью 32 кВт, имеющийся на объекте;

o  Контуры котельной – отопление дома, теплый пол, теплоснабжение хаммама, теплоснабжение бассейна (летнего)  и горячее водоснабжение (контур бойлера);

o  Приготовление горячей воды при помощи бойлера Reflex, объемом 300 литров;

o  Расширительные баки отопления и водоснабжения Reflex;

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – выполнены на объекте;

o  Распределительная гребенка с насосно-смесительными узлами Meibes;

o  Автоматика котельной – встроена в котел. Регулирование температуры контуров теплого пола и горячего водоснабжения ручное.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры в доме;

o  Автоматическое поддержание температуры теплоносителя в контурах теплоснабжения.

Система отопления.

o  Отопление запроектировано на базе стальных панельных конвекторов Kermi FKV  с нижним подключением;

o  Схема радиаторного отопления коллекторно-лучевая, с принудительной циркуляцией теплоносителя;

o  Запроектирована скрытая прокладка трубопроводов отопления в стяжке пола;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – сшитый полиэтилен Rehau.

Система теплых полов.

  • Теплые полы проектом предусмотрены на площади 132 м.кв.
  • Трубопроводы теплого пола - сшитый полиэтилен Rehau.
  • Управление теплым полом – общее, контуром котельной.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен  Valtec;

o  В системе водоснабжения предусмотрена рециркуляция горячей воды.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов 1-3 этажей;

o  В цокольном этаже отвод стоков предусмотрен напорным способом, с использованием 3-х КНС Grundfos Sololift;

o  Трубопроводы канализации – раструбные полипропиленовые Синикон (Россия).

Проект отопления таунхауса

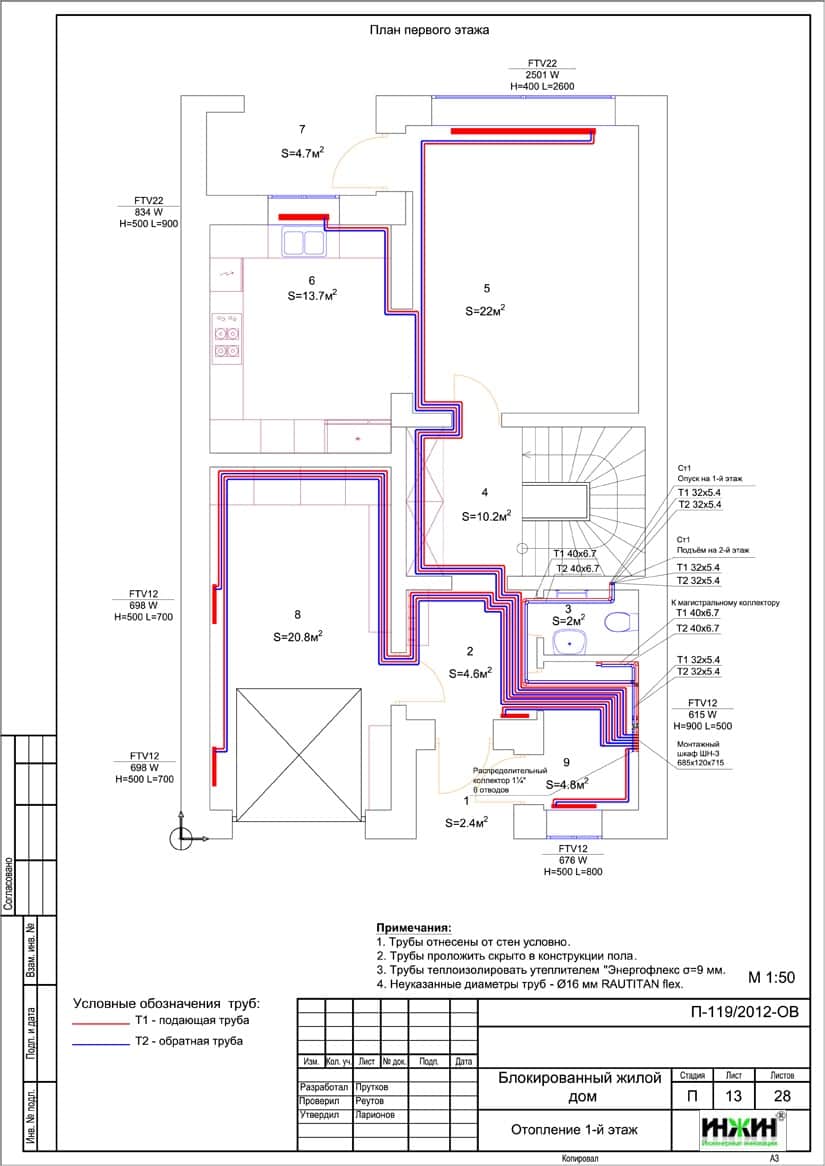

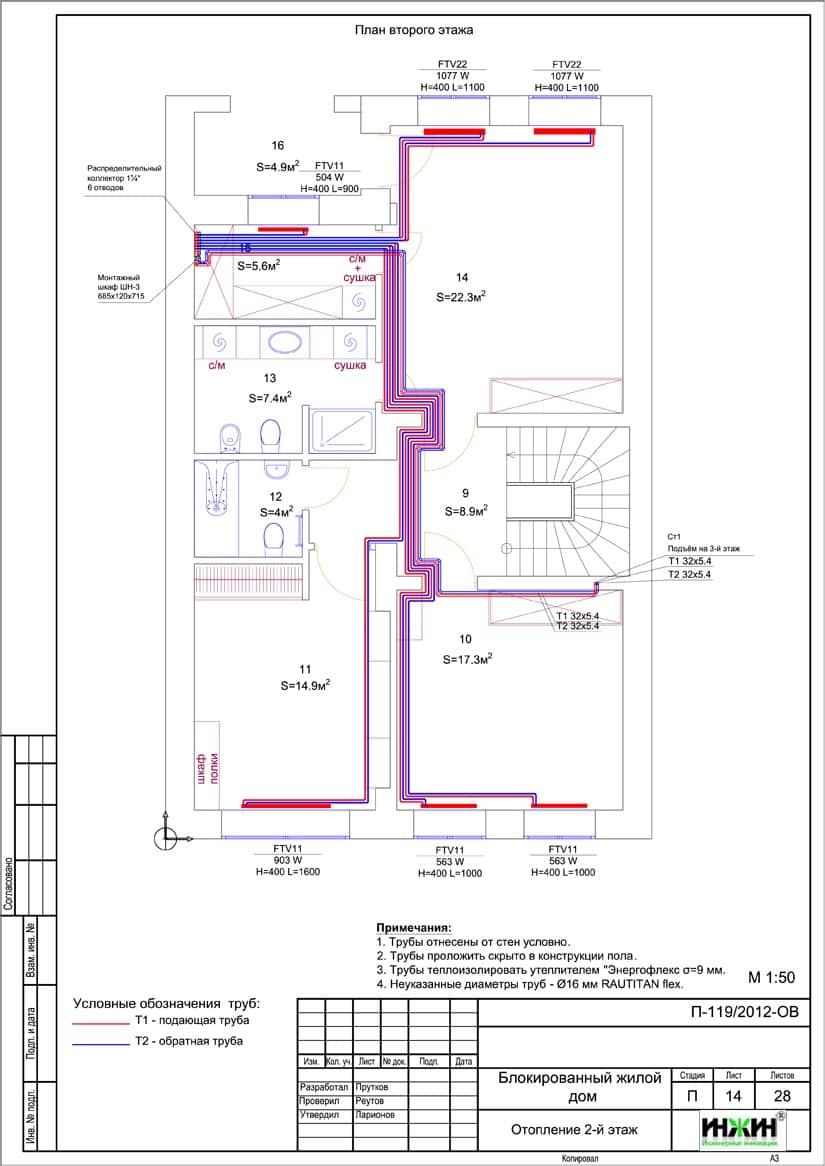

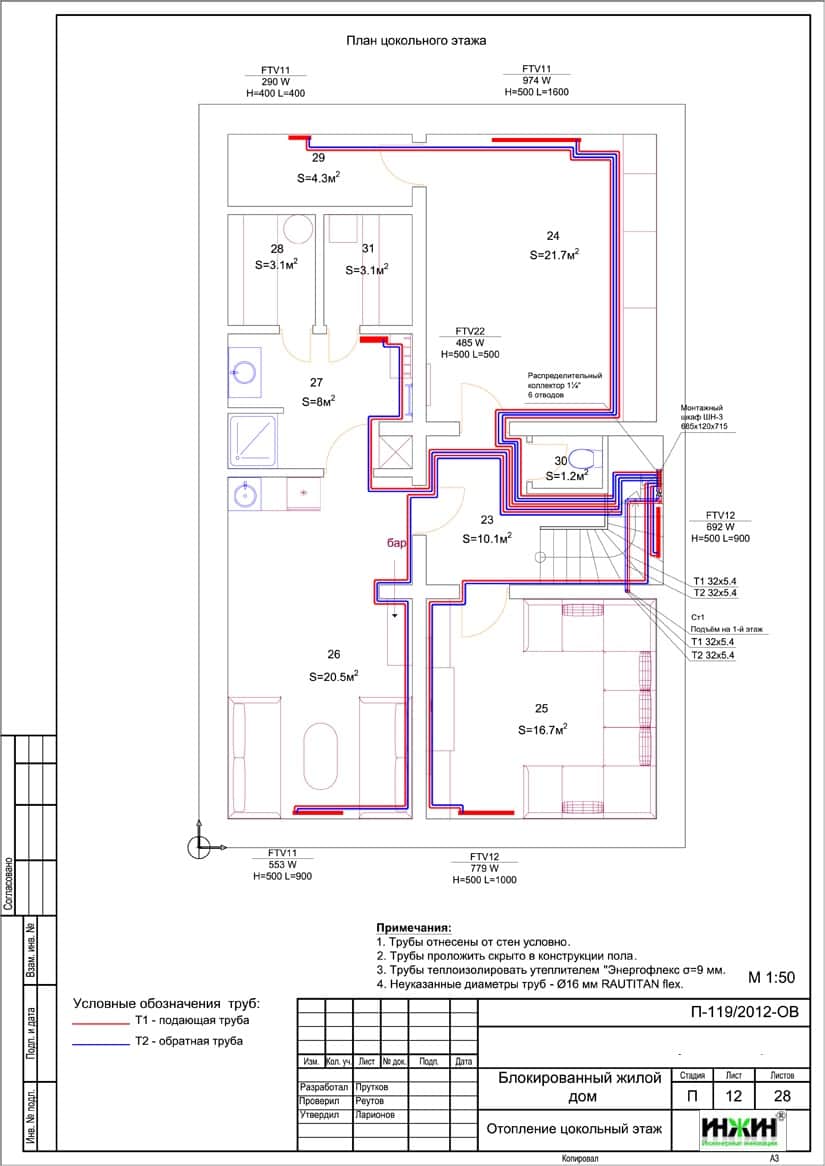

Проект радиаторного отопления таунхауса

Проект отопления, разработанный компанией Инженерные Инновации

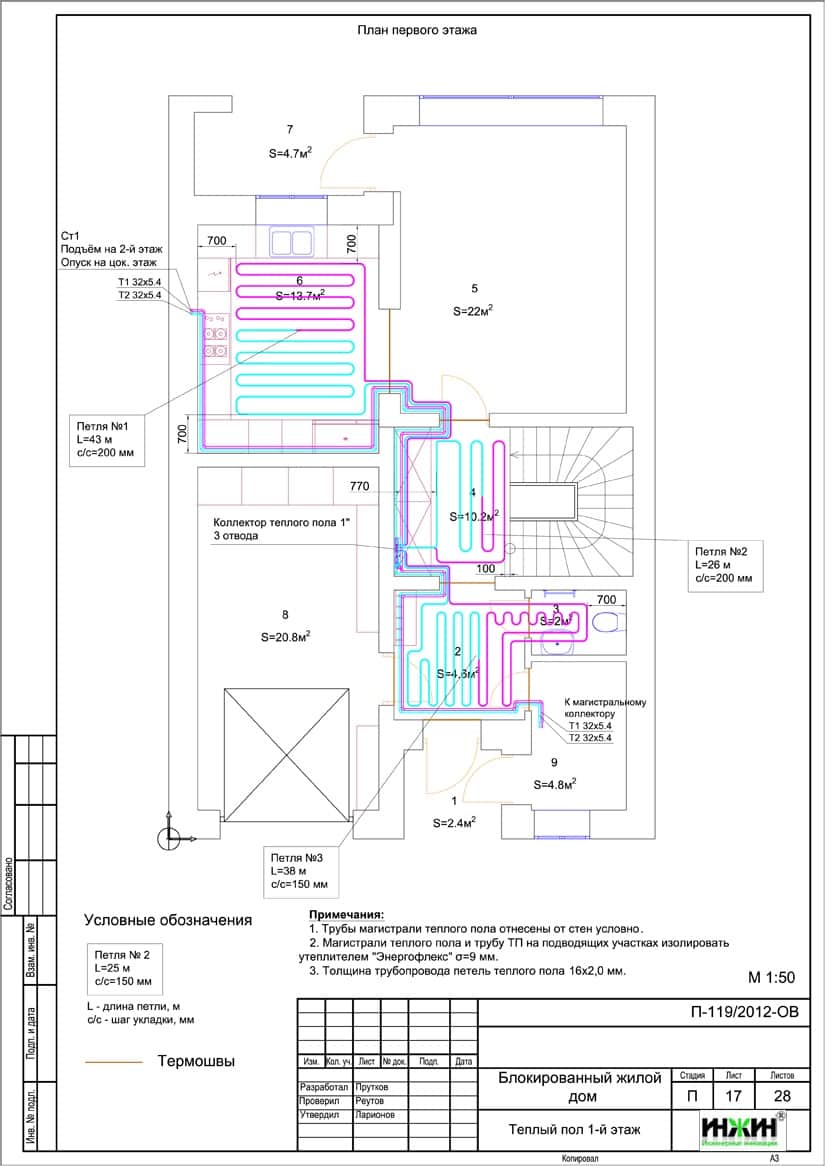

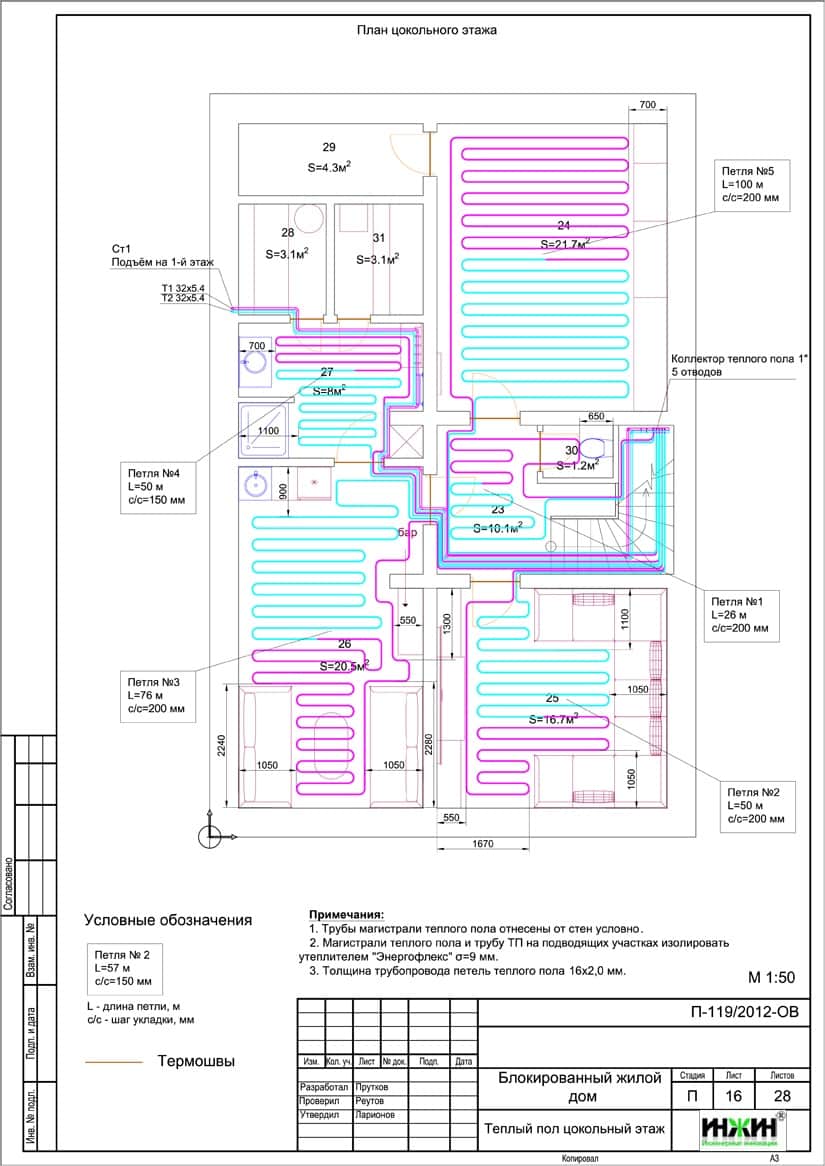

Проект водяного теплого пола, разработанный компанией Инженерные Инновации

Проект внутреннего водопровода, разработанный компанией Инженерные Инновации

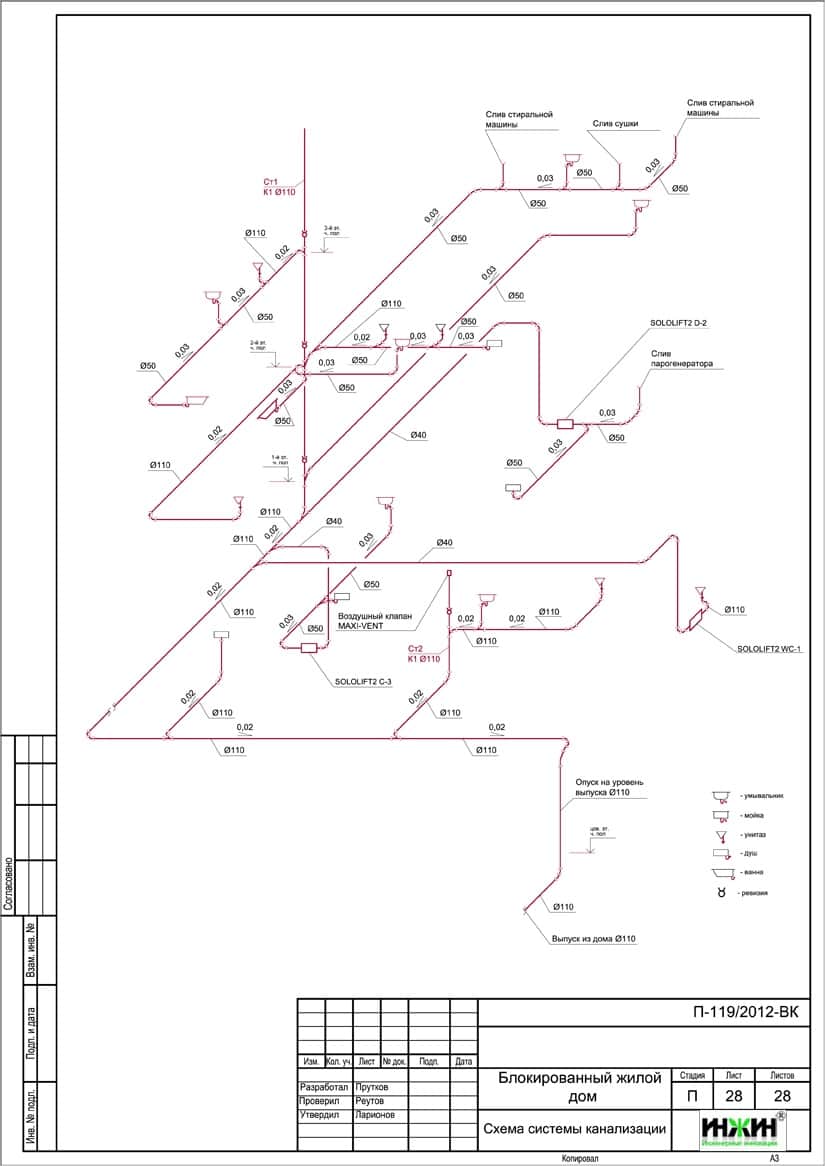

Проект внутренней канализации, разработанный компанией Инженерные Инновации
