Проект отопления, водоснабжения и канализации: выполнен 12.05.2010

Объект: жилой дом площадью 222 кв.м.

Вариант отопления: «Комфортный»

Стоимость проекта: 26 770 руб. (проект котельной – бесплатно).

Состав проекта:

1.   Пояснительная записка. Общие данные

2.   Теплотехнический расчет.

3.   Тепломеханическая схема котельной с размещением оборудования.

4.   Комплект рабочих чертежей радиаторного отопления

5.   Комплект чертежей водяного теплого пола в санузлах.

6.   Комплект рабочих чертежей внутреннего водопровода и канализации.

7.   Спецификация оборудования.

Объем проекта: 35 листов.

Основные проектные решения, в соответствии с заданием Заказчика.

Котельная.

o  На базе настенного котла Baxi Luna 3 Comfort 1.310Fi (Италия) мощностью 31 кВт с принудительным отводом продуктов сгорания;

o  Два контура котельной – отопление дома и горячее водоснабжение;

o  Приготовление горячей воды при помощи бойлера Reflex, объемом 200 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – пластиковые «через стену»;

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – встроенная в котел.

Автоматизация (вариант «Комфортный»).

Автоматическое регулирование отопления по наружной температуре (погодное регулирование), встроенное в котел.

Система отопления.

o  Отопление дома на базе системы радиаторного отопления, с использованием панельных конвекторов отопления Kermi (Германия);

o  Схема радиаторного отопления двухтрубная, с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопласт Valtec (Италия).

Система теплых полов.

o  Площадь теплого пола – 40 м.кв.;

o  Водяной теплый пол запроектирован в санузлах и реализован на системе рециркуляции горячей воды при помощи устройств UNIBOX E RTL фирмы Oventrop (Германия);

o  Трубопроводы теплого пола - металлопласт Valtec (Италия);

o  Напольный утеплитель – ячеистый пенополистирол «Формат» (Россия).

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – металлопласт Valtec (Италия);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды;

o  На всех точках подключения потребителей воды предусмотрена запорная арматура.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Политрон (Россия).

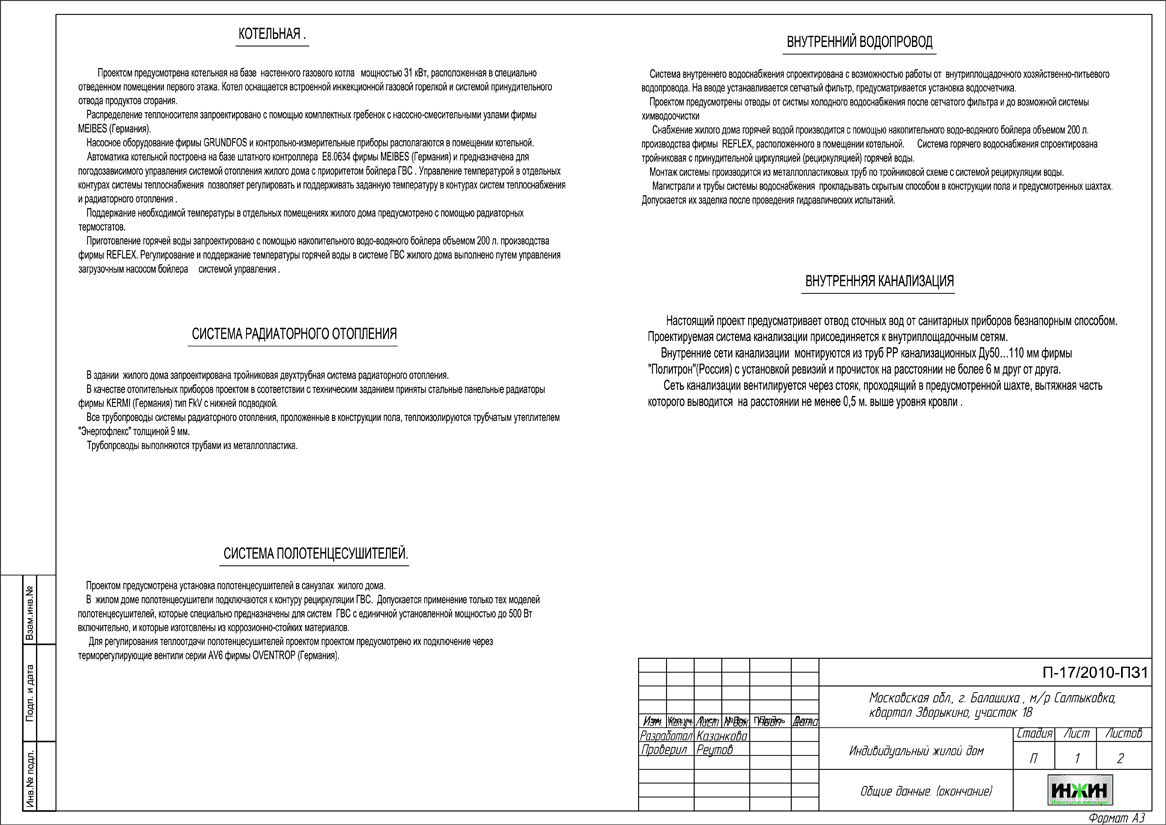

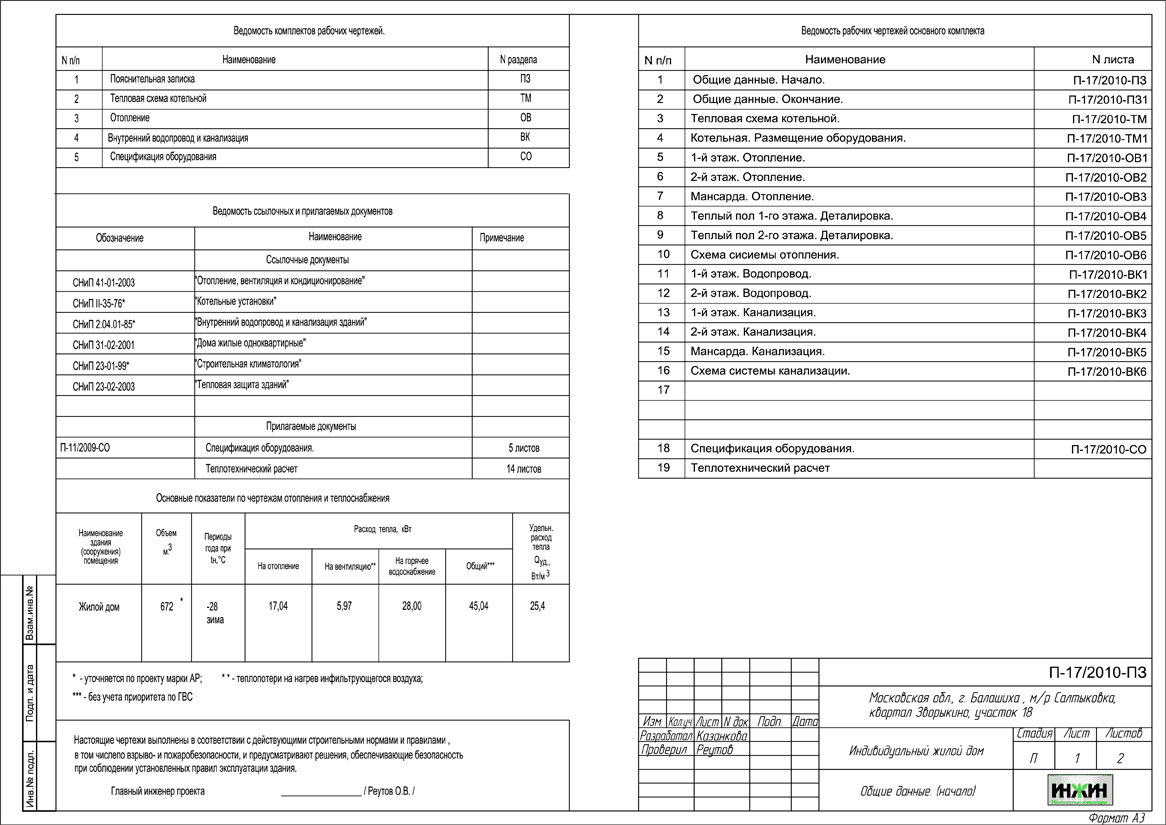

Ниже приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома.

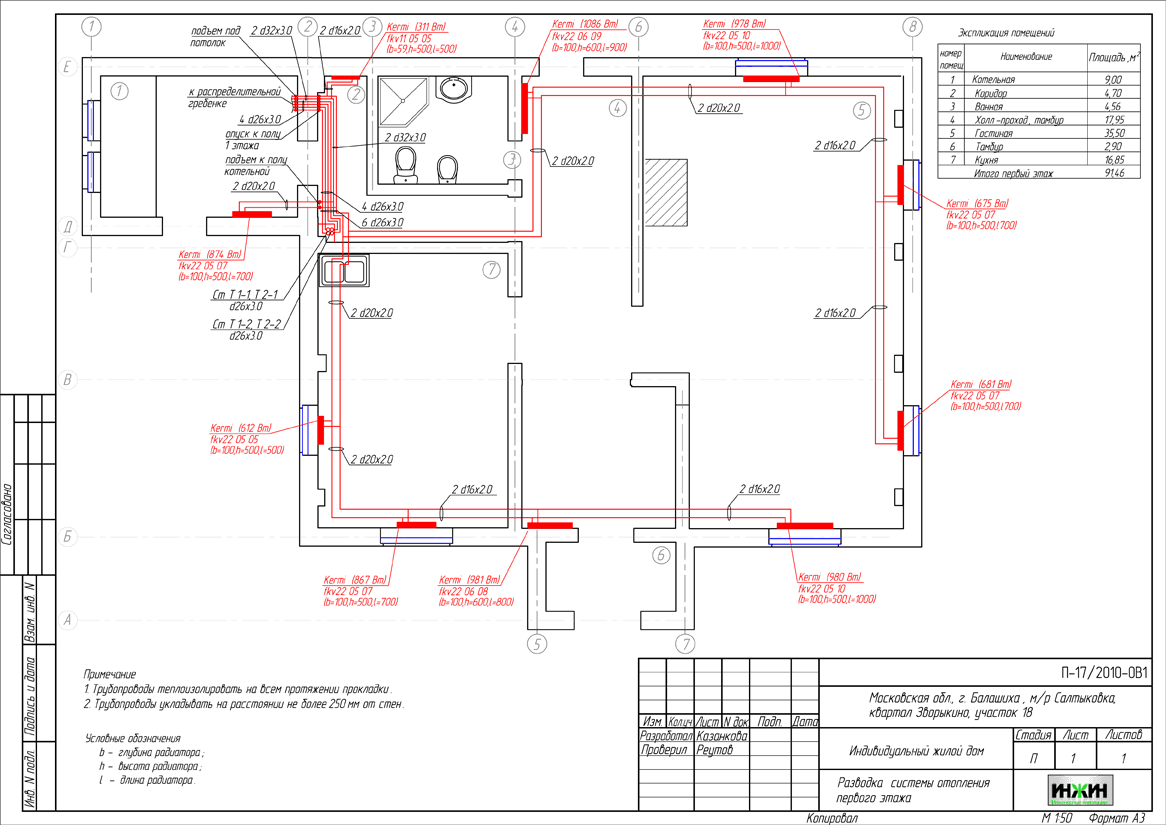

Проект отопления частного дома, разработанный Инж-Ин

Проект отопления частного дома, разработанный Инж-Ин

Проект отопления частного дома, разработанный Инж-Ин

Проект отопления частного дома, разработанный Инж-Ин

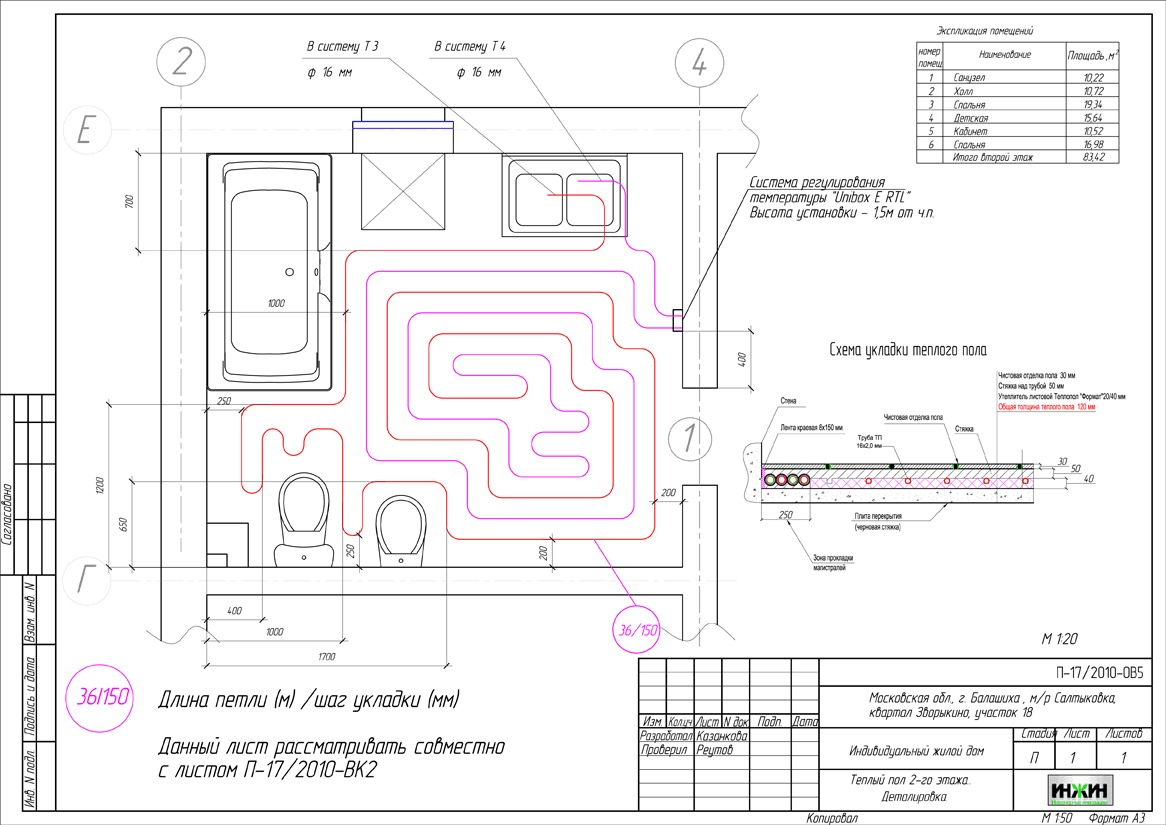

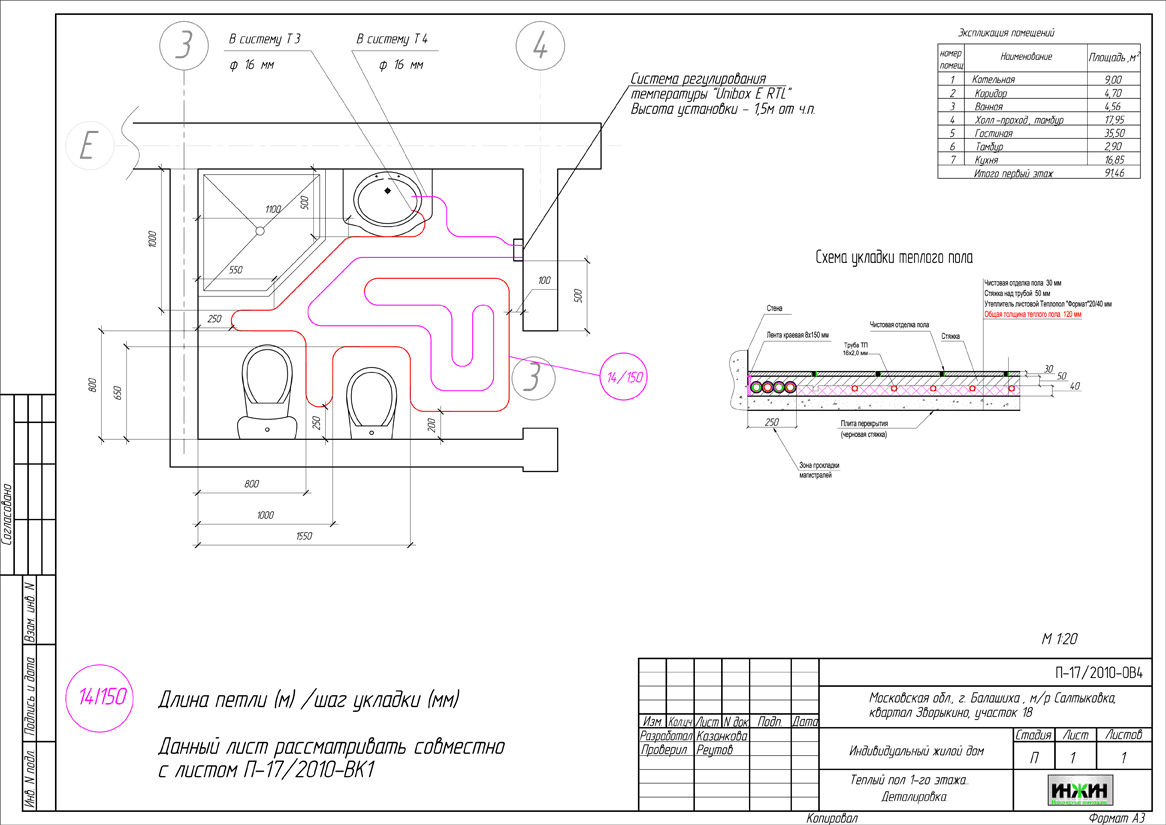

Проект водяного теплого пола, разработанный Инж-Ин

Проект водяного теплого пола, разработанный Инж-Ин

Проект отопления частного дома, разработанный Инж-

Проект внутренней канализации, разработанный Инж-Ин

Проект отопления частного дома, разработанный Инж-Ин

По этому проекту выполнен монтаж отопления, водоснабжения и канализации
