Выполненные проекты

Звезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активна


Проект отопления, водоснабжения и канализации: выполнен 12.12.2011

Объект: жилой дом индивидуальной застройки площадью 450 м.кв., с бассейном

Вариант отопления: «Комфортный»

Стоимость проекта: 53 000 руб., проект котельной - бесплатно

Состав проекта:

  1. Пояснительная записка. Общие данные
  2. Теплотехнический расчет.
  3. Тепломеханическая схема котельной с размещением оборудования.
  4. Комплект рабочих чертежей радиаторного отопления и теплого пола жилого дома.
  5. Комплект рабочих чертежей внутреннего водопровода и канализации жилого дома.
  6. Спецификация оборудования.

Объем проекта: 44 листа.

Основные решения проекта отопления, водоснабжения и канализации, в соответствии с заданием Заказчика.

Котельная.

o  На базе напольного газового котла Vaillant atmoCRAFT (Германия) мощностью 115 кВт;

o  Контуры теплоснабжения – 7 шт.: радиаторного отопления дома, радиаторного отопления бассейна, теплого пола, полотенцесушителей, теплоснабжения вентиляции бассейна и подогрева воды в бассейне, бойлера горячего водоснабжения дома;

o    Приготовление горячей воды при помощи бойлера Vaillant uniSTOR, объемом 300 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные – Rosinox (Россия);

o  Распределительные гребенки с насосно-смесительными узлами Meibes (Германия), заводской готовности;

o  Автоматика котельной – Vaillant calorMATIC 630/2.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры контуров отопления, теплых полов и горячего водоснабжения.

 Система отопления.

o  Проектом предусмотрено использование стальных панельных конвекторов Kermi FTV  с подключением снизу из пола, а также встроенных в пол конвекторов Mohlenhoff с вентиляторами (в местах панорамного остекления);

o  Схема радиаторного отопления двухтрубная, коллекторно-лучевая с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Магистральные и подводящие трубопроводы отопления – сшитый полиэтилен Rehau RAUTITAN flex.

 Система теплых полов.

o  Теплый пол запроектирован на площади 68 м.кв.;

o  Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTITAN flex;

o  Напольный утеплитель – ячеистый пенополистирол «Формат» (Россия).

Система теплоснабжения вентиляции и бассейна

В соответствии с исходными данными Заказчика для теплоснабжения вентиляции и теплообменник бассейна запроектированы отдельные контуры котельной со следующими показателями:

o   Контур теплоснабжения вентиляции бассейна - 29 кВт;

o  Контур теплообменника бассейна  - 21 кВт.

 Система полотенцесушителей

o  Полотенцесушители в санузлах подключены к отдельному контуру котельной;

o  Предусмотрена возможность индивидуальной ручной регулировки температуры каждого отдельного полотенцесушителя, вплоть до возможности его отключения.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – коллекторная с рециркуляцией горячей воды;

o  Трубопроводы системы водоснабжения – сшитый полиэтилен Rehau RAUTITAN flex.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов дома;

o  Трубопроводы канализации – полипропилен Политрон (Россия).

Ниже приведены фрагменты проекта отопления, водоснабжения и канализации частного дома с бассейном.

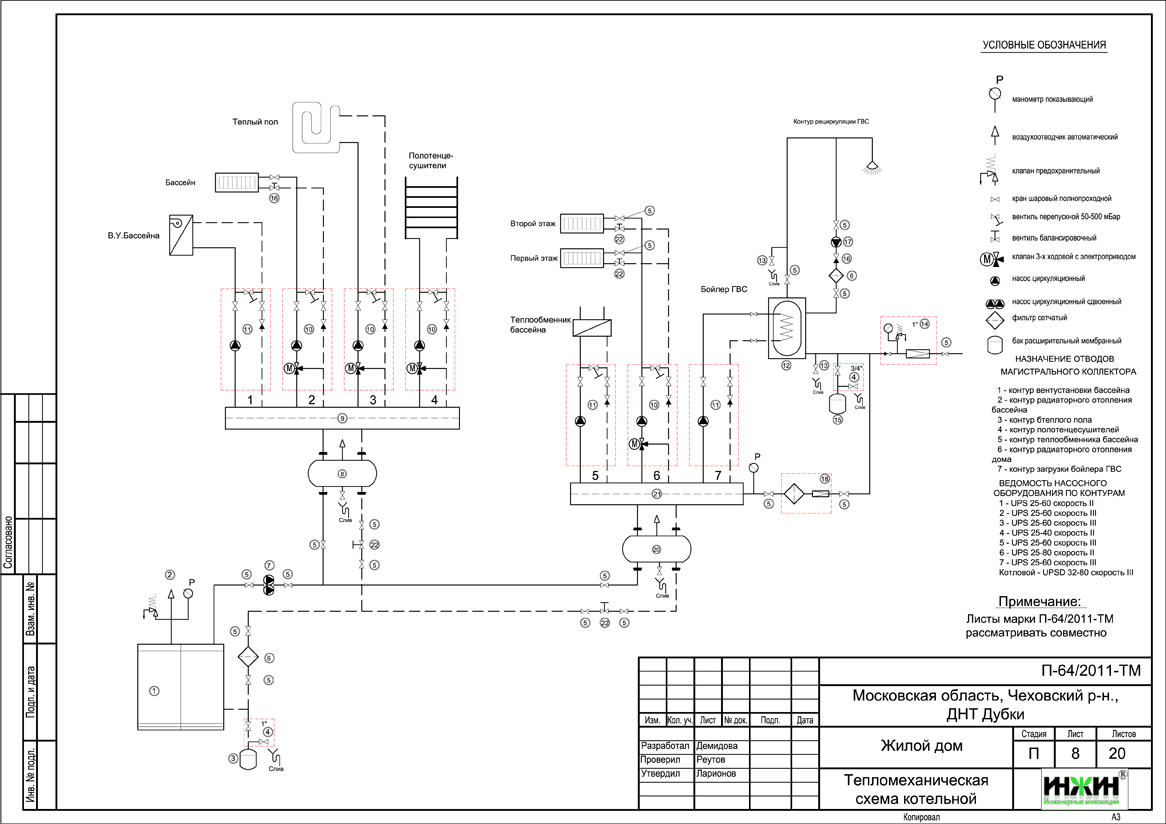

Проект отопления, водоснабжения и канализации. Тепломеханическая схема котельной

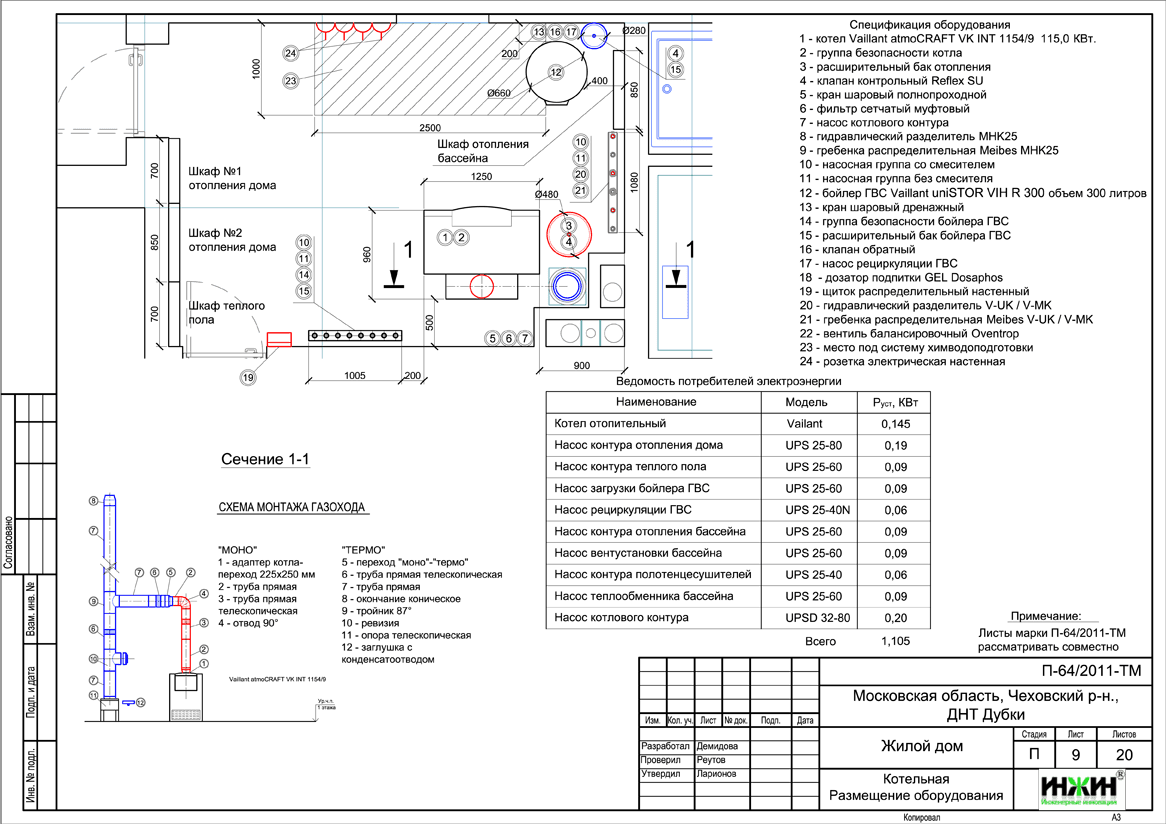

Проект отопления, водоснабжения и канализации загородного дома. Схема размещения оборудования котельной

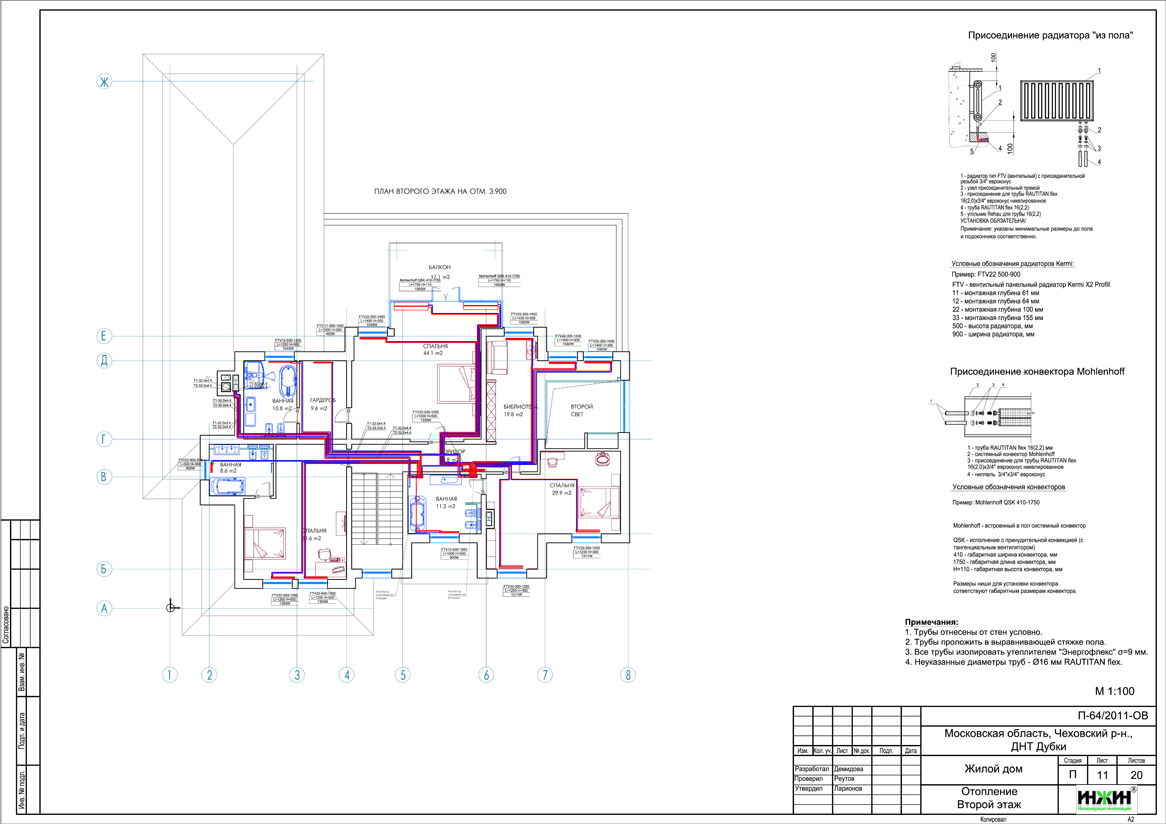

Проект отопления частного дома, разработанный компанией Инженерные Инновации

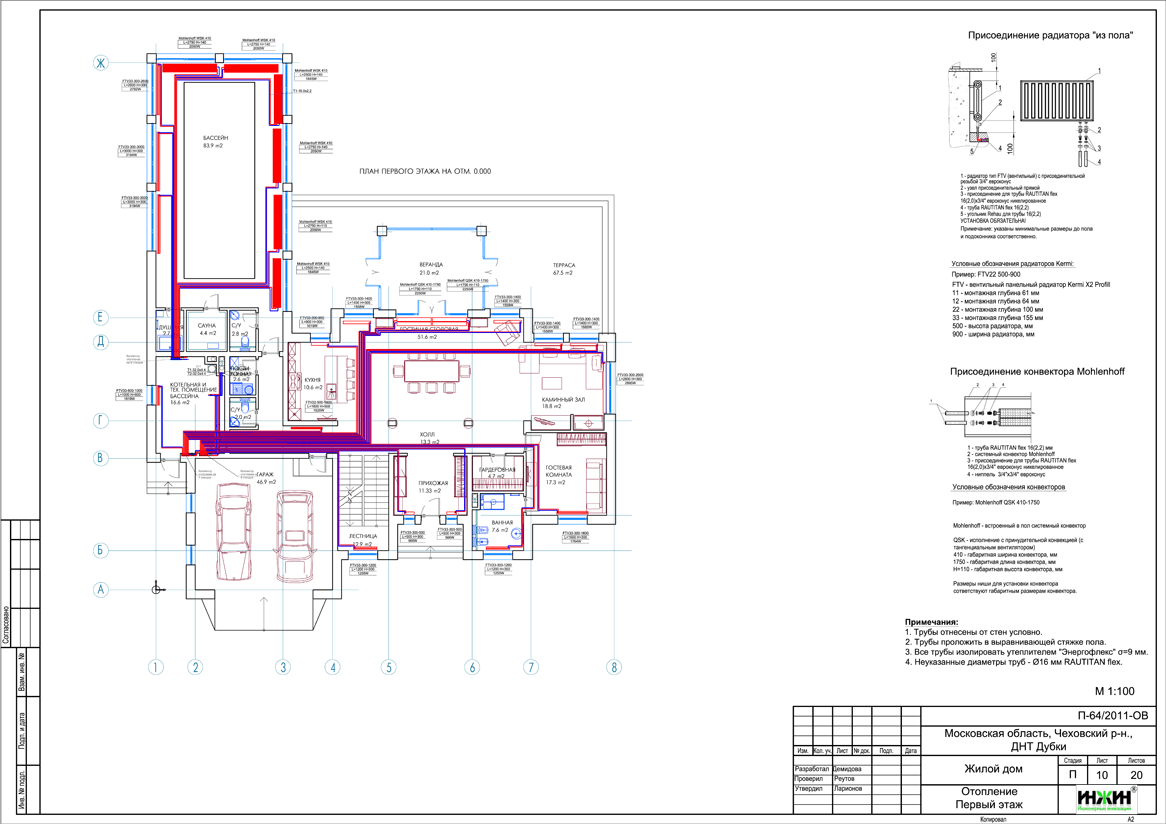

Проект отопления частного дома, разработанный компанией Инженерные Инновации

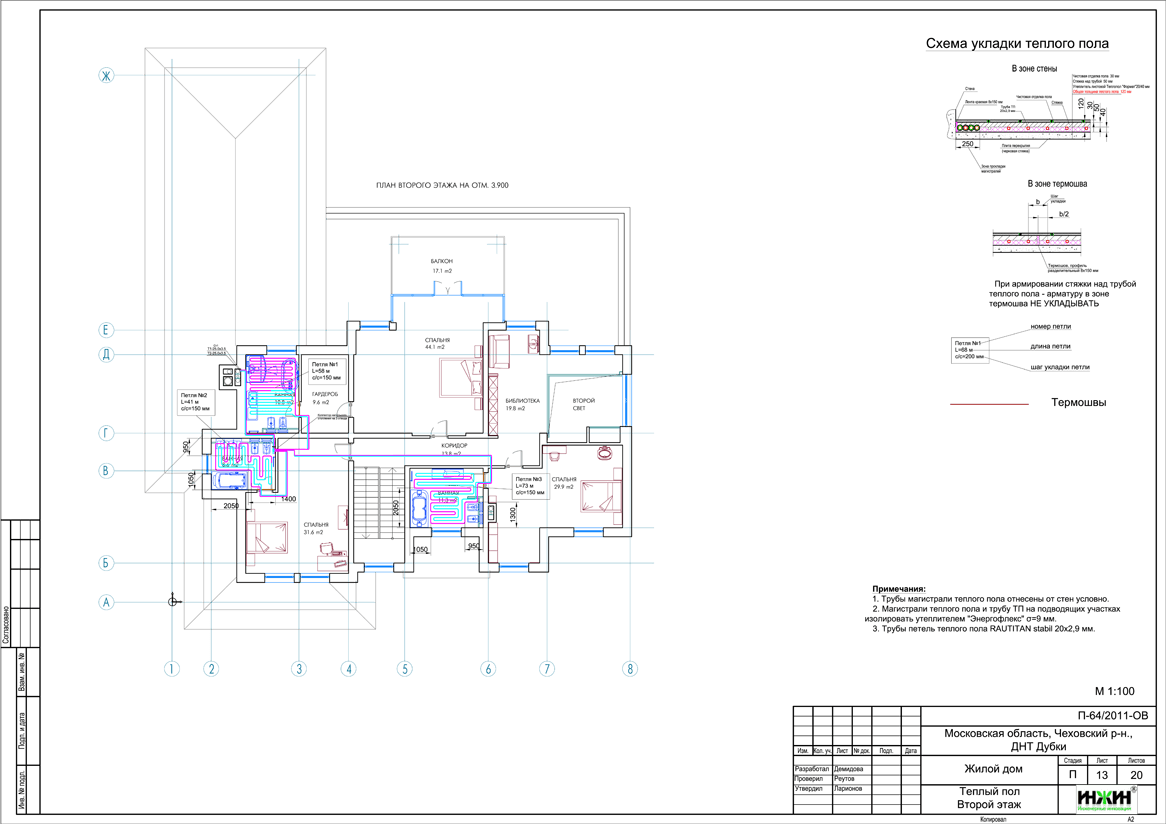

Проект водяного теплого пола, разработанный компанией Инженерные инновации

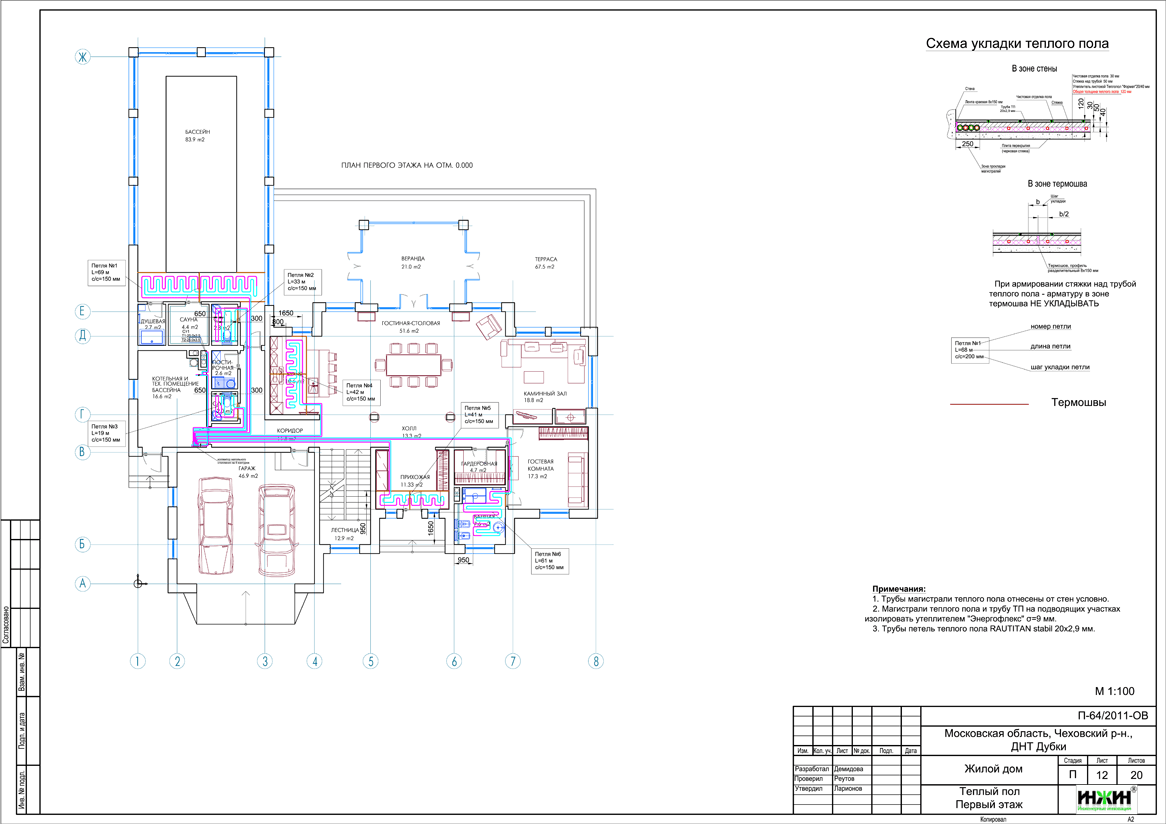

Проект водяного теплого пола, разработанный компанией Инженерные Инновации
