Выполненные проекты

Объект: частный дом площадью 248  кв.м., расположенный в г.Дедовск Московской области
Вариант отопления: «Комфортный»
Стоимость проекта отопления: 43 680 руб. (проект котельной – бесплатно)

Проект отопления, водоснабжения и канализации выполнен: 07.11.2012

Состав проекта отопления, водоснабжения и канализации дома в г.Дедовск:
     1. Пояснительная записка. Общие данные по отоплению, водоснабжению и канализации дома в г.Дедовск.
     2. Теплотехнический расчет дома в г.Дедовск.
     3. Тепломеханическая схема котельной с размещением оборудования.
     4. Комплект чертежей радиаторного отопления и теплого пола жилого дома в г.Дедовск.
     5. Комплект чертежей внутреннего водопровода и канализации жилого дома.
     6. Схема системы канализации (аксонометрия).
     7. Спецификация материалов и оборудования по системам отопления, водоснабжения и канализации дома в г.Дедовск.
Объем проекта отопления дома в г.Дедовск: 40 листов.
Основные решения проекта отопления, водоснабжения и канализации дома в г.Дедовск, принятые в соответствии с заданием Заказчика.

Котельная дома в г.Дедовск (проект котельной бесплатно).

     o На базе напольного чугунного котла Viessmann Vitogas 100 F (Германия) мощностью 42 кВт с атмосферной газовой горелкой;
     o Контуры котельной – отопление дома, горячее водоснабжение и водяной теплый пол;
     o Приготовление горячей воды при помощи бойлера Reflex, объемом 400 литров;
     o Расширительные баки отопления и водоснабжения Reflex (Германия);
     o Насосы циркуляционные для отопления и теплого пола - Grundfos (Дания);
     o Трубы дымоходные из нержавеющей стали Rosinox  (Россия);
     o Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);
     o Автоматика котельной – основной блок Viessmann Vitotronic 200 тип КO2B, в комплекте поставки котла.

Проект отопления, водоснабжения и канализации. Тепломеханическая схема котельной     Проект отопления, водоснабжения и канализации загородного дома. Отопление первого этажа частного дома     Проект отопления частного дома, разработанный компанией Инженерные Инновации

Автоматизация котельной дома в г.Дедовск (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления дома в г.Дедовск (проект отопления).

     o Отопление дома радиаторное, использованы биметаллические секционные радиаторы BILUX с боковым подключением, а также встроенные в пол конвекторы Licon с естественной конвекцией;
     o Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60° С;
     o Трубопроводы отопления: магистральные – армированный полипропилен, подводящие - металлопластик Valtec (Италия).
Водяной теплый пол.
     Теплые полы проектом предусмотрены на площади 81 м.кв.
     Трубопроводы теплого пола - металлопластик Valtec (Италия).
     Управление теплым полом – общее, контуром котельной.
Водяные полотенцесушители.
     Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды.

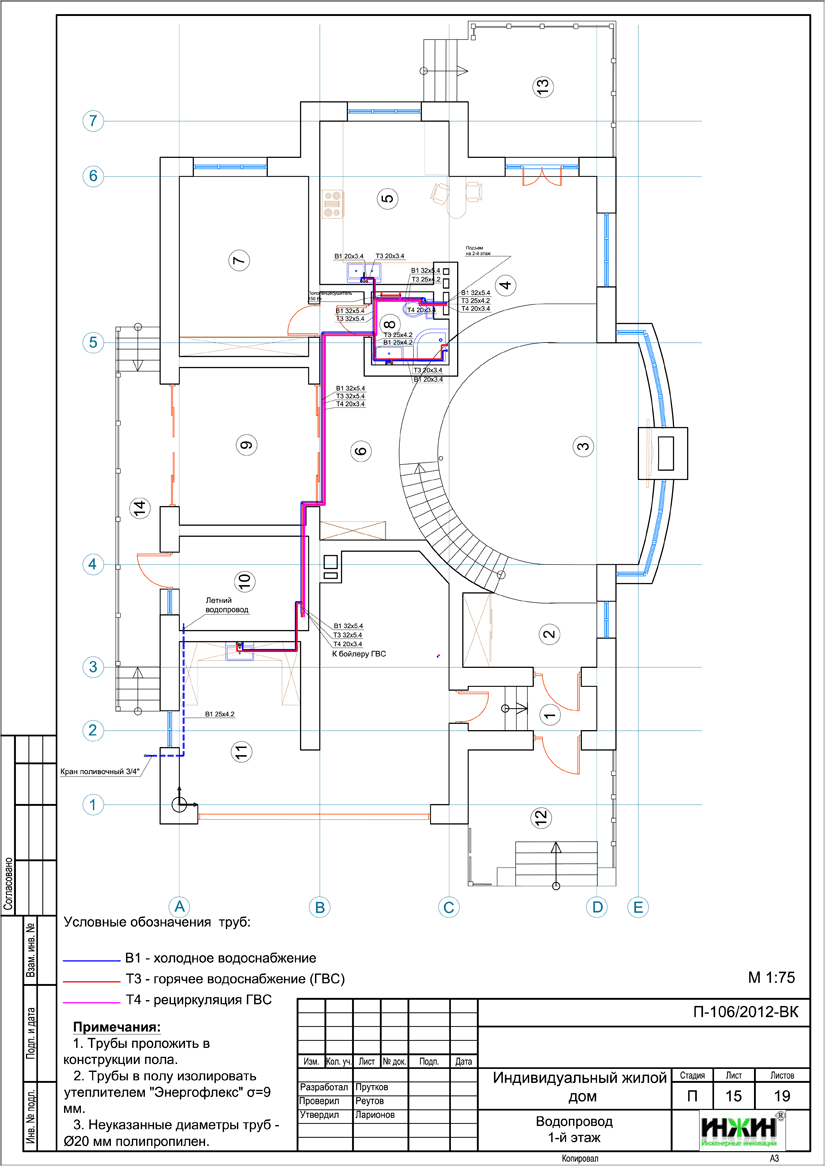

Проект теплого пола частного дома, разработанный компанией Инженерные Инновации     Проект водоснабжения и часного дома     Проект внутренней канализации загородного дома

Внутренний водопровод дома в г.Дедовск.
     o Схема внутреннего водоснабжения – тройниковая тупиковая;
     o Трубопроводы системы водоснабжения – армированный полипропилен Valtec;
     o В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.
Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – полипропилен Синикон (Россия).
