Проект отопления, водоснабжения и канализации: выполнен 09.01.2013

Объект: жилой дом индивидуальной застройки площадью 174 м.кв.

Вариант отопления: «Комфортный».

Стоимость проекта: 28 700 руб., проект котельной бесплатно.

Состав проекта:

  1. Пояснительная записка. Общие данные
  2. Теплотехнический расчет дома.

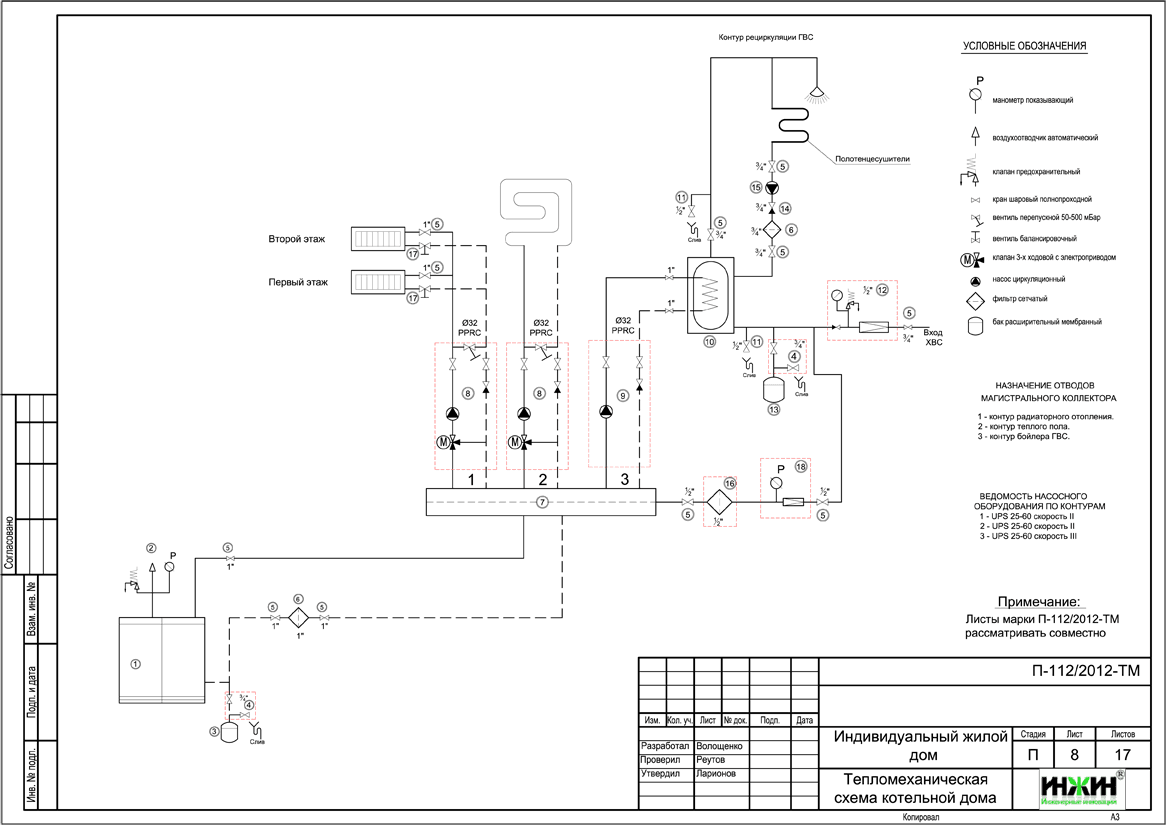

  3. Тепломеханическая схема котельной с размещением оборудования.

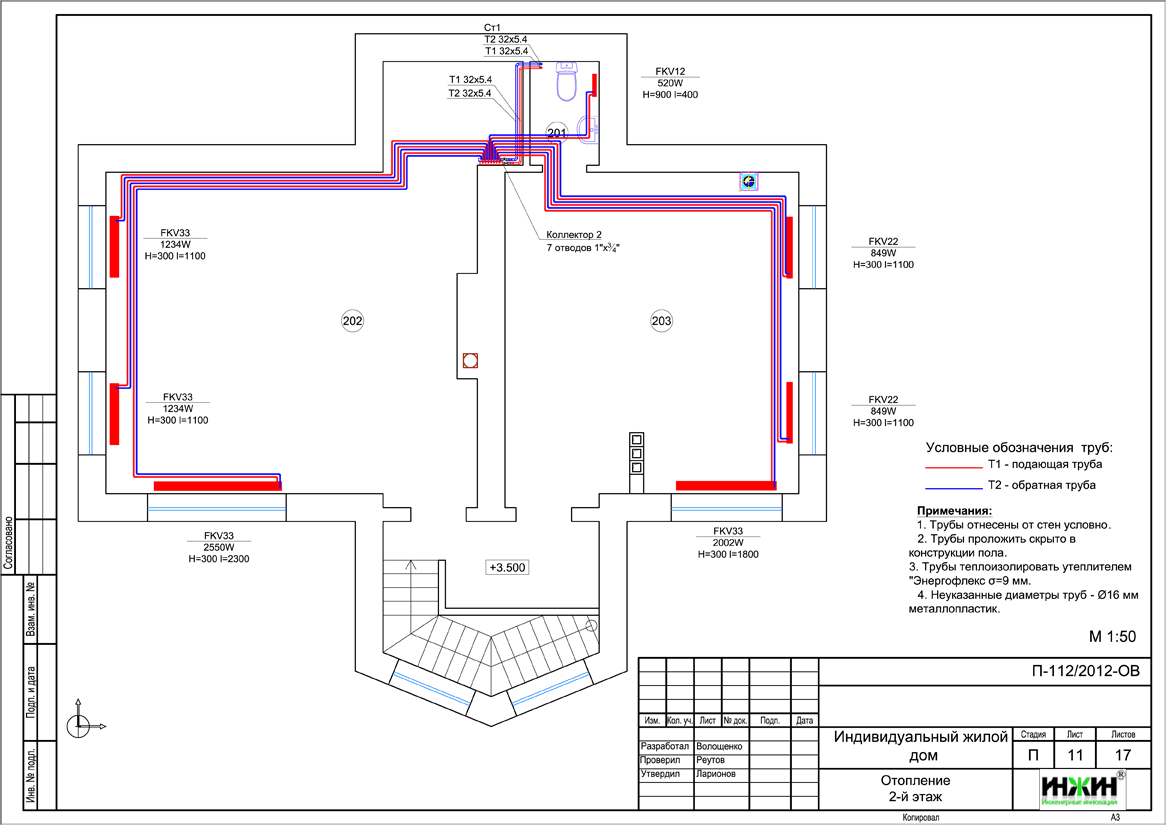

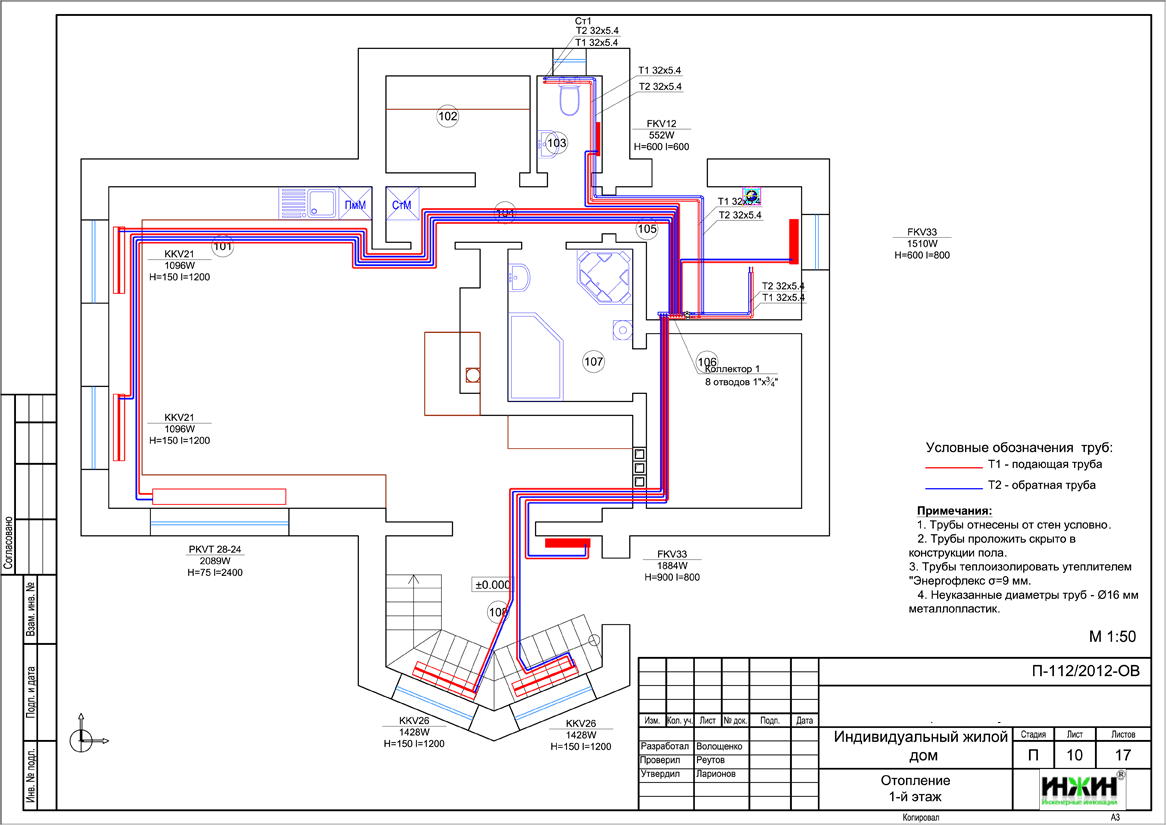

  4. Комплект чертежей радиаторного отопления дома.
  5. Комплект чертежей теплого пола.

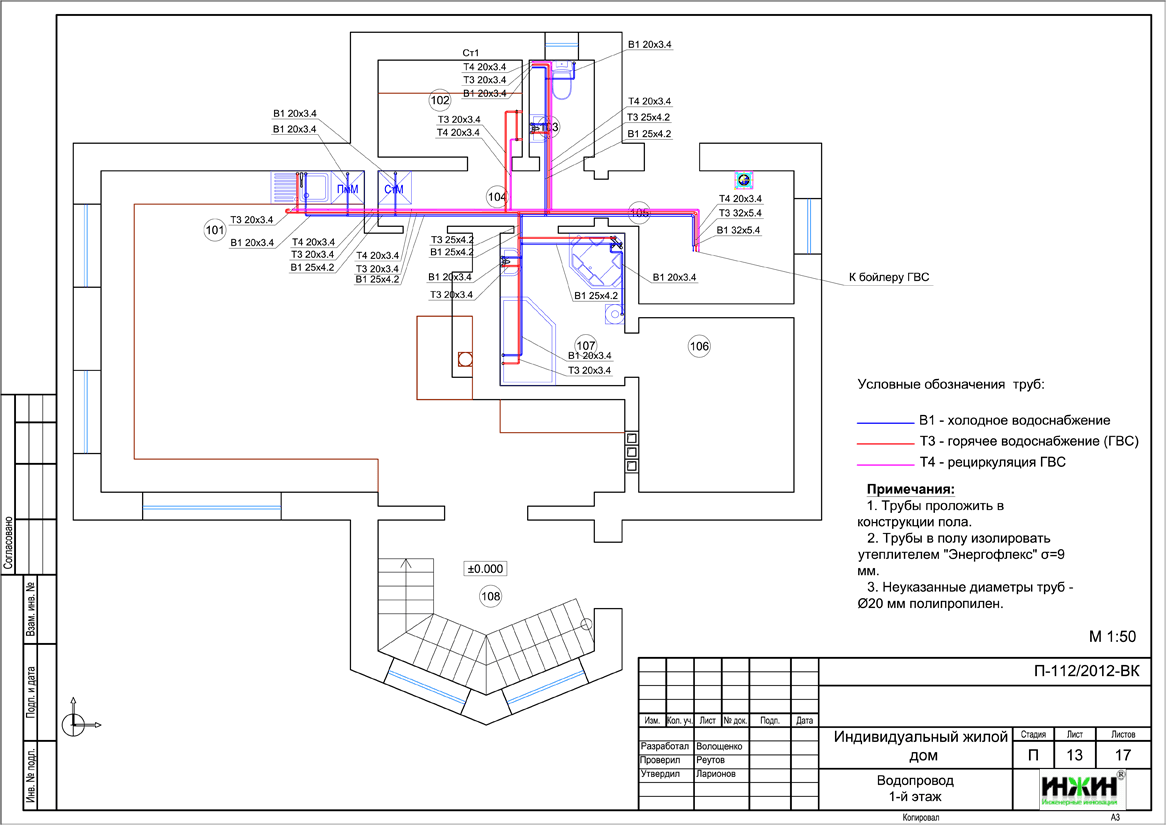

  6. Комплект чертежей внутреннего водопровода и канализации.
  7. Спецификация оборудования.

Объем проекта: 35 листов.

Основные решения проекта отопления, водоснабжения и канализации, в соответствии с заданием Заказчика.

Котельная.

o  На базе напольного чугунного котла Vaillant VIK INT 424/8-Exclusiv мощностью 42 кВт с двухступенчатой газовой горелкой;

o  Контуры котельной – отопление дома, горячее водоснабжение и водяной теплый пол;

o  Приготовление горячей воды при помощи бойлера Reflex, объемом 200 литров;

o  Расширительные баки отопления и водоснабжения Reflex (Германия);

o  Насосное оборудование Grundfos (Дания);

o  Трубы дымоходные из керамики Schiedel Uni  (Германия);

o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);

o  Автоматика котельной – настенный блок Vaillant calorMATIC 630/3.

Автоматизация (вариант «Комфортный»).

o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

o  Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления.

o  Отопление дома радиаторное, использованы стальные панельные конвекторы Kermi FTV с нижним подключением, напольные конвекторы Kermi ККV и встроенный в пол конвектор Licon с вентилятором;

o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;

o  Температурный график отопления 80/60° С;

o  Трубопроводы отопления – металлопластик Valtec (Италия).

Система теплых полов.

Теплые полы проектом предусмотрены на площади 60 м.кв.

Трубопроводы теплого пола - металлопластик Valtec (Италия).

Управление теплым полом – общее, контуром котельной.

Система  полотенцесушителей.

Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды.

Внутренний водопровод.

o  Схема внутреннего водоснабжения – тройниковая тупиковая;

o  Трубопроводы системы водоснабжения – армированный полипропилен Valtec (Италия);

o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.

Внутренняя канализация.

o  Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

o  Трубопроводы канализации – полипропилен Синикон (Россия).
